이 단자는 인라인 스테이션 내에서 사용하도록 설계되었습니다. 이 단자를 사용하여 표준 열전대에서 신호를 획득할 수 있습니다. DIN EN 60584-1에 따른 타입 J 열전대가 단자에서 지원됩니다. 측정값은 표준 표시 형식으로 표시됩니다. 인라인 ECO 단자는 0°C - +55°C의 온도 범위에 사용하도록 인증되었습니다. 전자 장치 베이스 및 인라인 커넥터가 기본으로 제공됩니다.

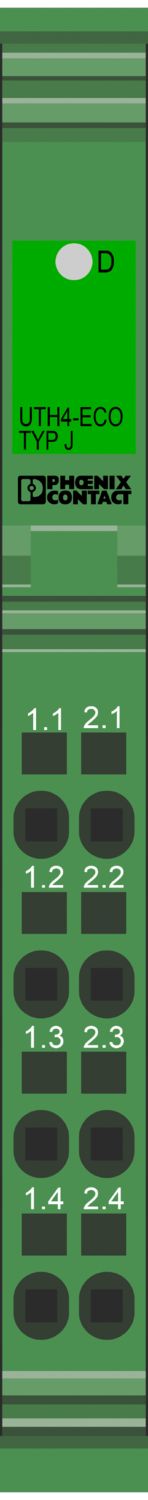

IB IL UTH 4/J-ECO
-
온도 모듈
2702502
Inline, 온도 측정 단자, 아날로그 UTH 입력: 4 (타입 J), 연결 기술: 2선, 로컬 버스에서 전송 속도: 500 kBit/s, 보호 수준: IP20, 인라인 커넥터 포함
무료로 다운로드할 수 있습니다.
다운로드
제품의 세부 정보
| 치수 도면 |
|
| 폭 | 12.2 mm |
| 높이 | 119.8 mm |
| 깊이 | 71.5 mm |
| 적용 참고 사항 | |
| 적용 참고 사항 | 산업 전용 |
| 적용 참고 사항 | As things stand now, we are preparing the product so that, as of December 11, 2027, it will comply with the requirements of the EU Cyber Resilience Act (CRA) based on the information currently available regarding the CRA. |
| 색상 (하우징) | 녹색 (RAL 6021) |
| 인라인 로컬 버스 | |
| 인터페이스 수 | 2 |
| 연결 타입 | 인라인 데이터 점퍼 |
| 전송 속도 | 500 kBit/s |
| 프로그래밍 데이터 (LocalbusSlave) | |
| 길이 코드(16진수) | 04 |
| ID 코드(10진수) | 126 |
| 길이 코드(10진수) | 04 |
| 프로세스 데이터 채널 | 64 비트 |
| 입력 주소 영역 | 8 바이트 |
| 출력 주소 영역 | 0 바이트 |
| 파라미터 채널(PCP) | 0 바이트 |
| 레지스터 길이(버스) | 64 비트 |
| Fieldbus 데이터 텔레그램 (PROFIBUS) | |
| 필수 파라미터 데이터 | 1 바이트 |
| 필요한 구성 데이터 | 4 바이트 |
| 아날로그: | |
| 입력 이름 | 아날로그 UTH 입력 |
| 입력 설명 | 차동 입력 |
| 입력 수 | 4 (타입 J) |
| 연결 타입 | 인라인 커넥터 |
| 연결 방법 | 2선 |
| 연결 기술에 대한 참고 사항 | 차폐 |
| A/D 변환 시간 | 타입 120 ms |
| A/D 컨버터 분해능 | 24 비트 |
| 사용 가능한 센서 타입(TC) | J |
| 허용 오차, 상대 | 타입 ± 0.21 % (측정 범위 최종 값 기준, 냉접점 허용 오차 포함) |
| 허용 오차 값은 표 참조 | |
| 허용 오차, 절대 | 타입 ± 1.9 K (기준 접점) |
| 허용 오차 값은 표 참조 | |
| 측정 원리 | 시그마/델타 프로세스 |
| 측정 값 표시 | 16비트(15비트 + 부호 비트) |
| 프로세스 데이터 업데이트 | < 10 ms |
| 보호 회로 | 입력의 트랜션트 보호 |
| 제품 타입 | I/O 컴포넌트 |
| 제품군 | Inline |
| 설계 | 모듈형 |
| 설치 위치 | 컨트롤 캐비닛 |
| 공급 범위 | 인라인 커넥터 포함 |
| 특수 속성 | The product is being prepared for compliance with the Cyber Resilience Act (CRA) |
| 진단 메시지 | 내부 I/O 공급 실패 버스 커플러로 전송되는 I/O 오류 메시지 |
| 체크섬 오류 버스 커플러로 전송되는 I/O 오류 메시지 | |
| 절연 특성 | |
| 과전압 카테고리 | II (IEC 60664-1, EN 60664-1) |
| 오염도 | 2 (IEC 60664-1, EN 60664-1) |
| 정격 상태에서 최대 전력 손실 | 1.35 W |
| 전위: 통신 전원 (UL) | |
| 공급 전압 | 7.5 V DC (전압 점퍼 경유) |
| 정격 전류 | 최대 55 mA |
| 타입 38 mA | |
| 전위: 아날로그 모듈 공급 (UANA) | |
| 공급 전압 | 24 V DC (전압 점퍼 경유) |
| 공급 전압 범위 | 19.2 V DC ... 30 V DC (모든 허용 오차 포함, 리플 포함) |
| 정격 전류 | 최대 39 mA |
| 타입 32 mA | |
| 전압 범위의 전기 절연/격리 | |
| 테스트 전압: 버스 로직(로컬 버스, 통신 전원) | 500 V AC, 50 Hz, 1 분 |
| 테스트 전압: 아날로그 I/O | 500 V AC, 50 Hz, 1 분 |
| 테스트 전압: 기능적 어스 접지 | 500 V AC, 50 Hz, 1 분 |
| 연결 기술 | |
| 연결 이름 | 인라인 커넥터 |
| 인라인 커넥터 | |
| 연결 타입 | 스프링 케이지 연결방식 |
| 단선 케이블 사이즈 | 0.08 mm² ... 1.5 mm² |
| 연선 케이블 사이즈 | 0.08 mm² ... 1.5 mm² |
| 케이블 사이즈 AWG | 28 ... 16 |
| 스트리핑 길이 | 8 mm |
| 주변 조건 | |
| 주변 온도(작동) | 0 °C ... 55 °C |
| 보호 수준 | IP20 |
| 기압(작동) | 70 kPa ... 106 kPa (해수면 기준 최대 3000 m) |
| 기압(보관/운송) | 70 kPa ... 106 kPa (해수면 기준 최대 3000 m) |
| 주변 온도(보관/운송) | -25 °C ... 85 °C |
| 허용 습도(작동) | 10 % ... 95 % (응축 없음) |
| 허용 습도(보관/운송) | 10 % ... 95 % (응축 없음) |
| 기계적 테스트 | |
| EN 60068-2-6/IEC 60068-2-6 규정을 준수하는 진동 방지 | 5g |
| EN 60068-2-27/IEC 60068-2-27에 따른 소켓 | 25g |
| 보호 등급 | III (IEC 61140, EN 61140, VDE 0140-1) |
| 마운트 타입 | DIN 레일 마운팅 |
이점
열전대용 차동 입력 4개
측정 범위: -210 °C ... +1200 °C
2선 기술의 센서 연결
프로세스 데이터 워드의 진단 정보
진단 인디케이터
