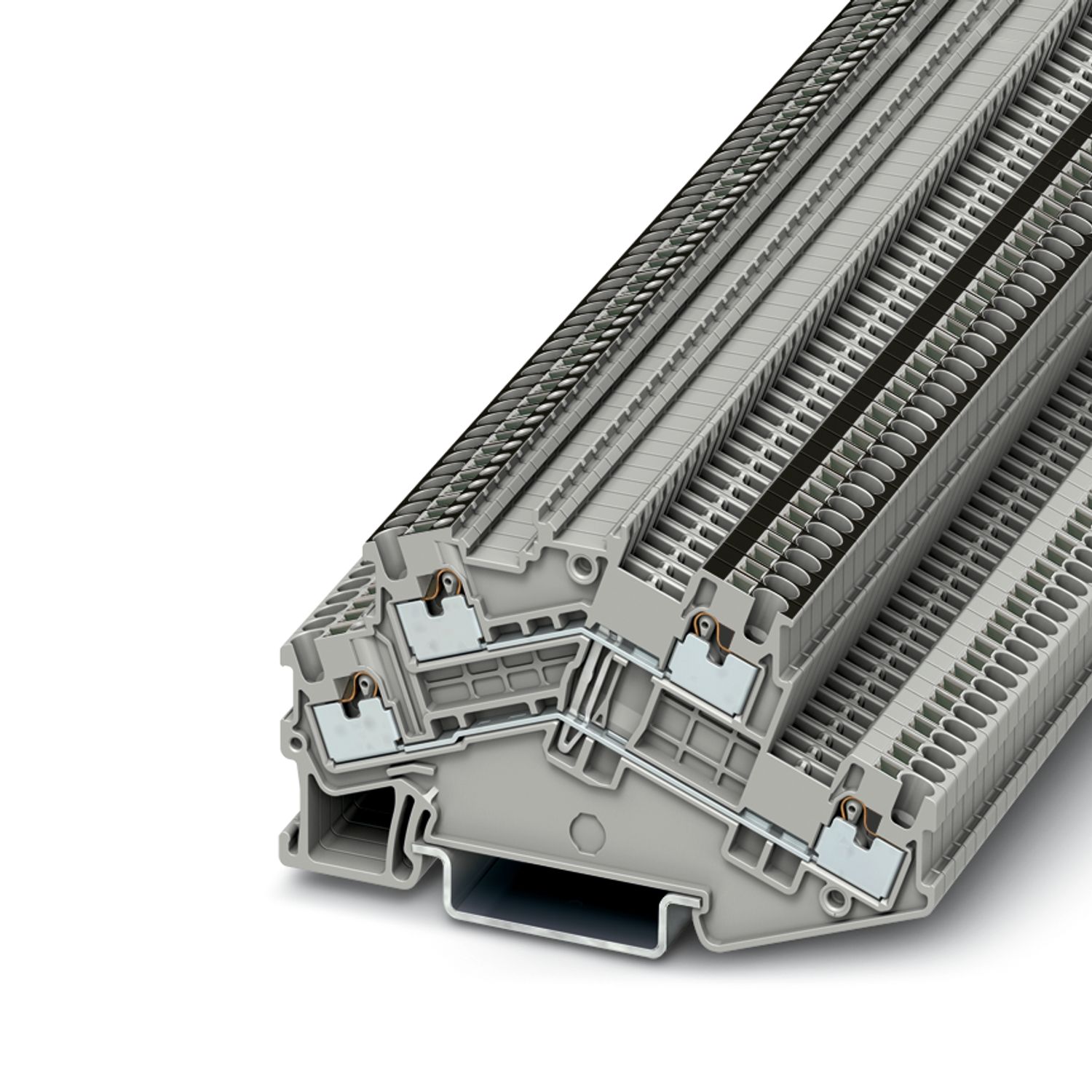

FTTBS 1,5/S-PV
-
2단 단자대
3271409
2단 단자대, 등전위 본딩 있음, 푸쉬 버튼 없음, 정격 전압: 500 V, 정격 전류: 16 A, 연결 방법: 푸쉬인 연결, 1차 및 2차 레벨, 정격 케이블 사이즈: 1.5 mm2, 케이블 사이즈: 0.14 mm2 - 1.5 mm2, 마운팅 타입: NS 35/7,5, NS 35/15, 색상: 회색
제품의 세부 정보
제품 타입 | 다단 단자대 |
연결 수 | 4 |
행 수 | 2 |
전위 | 1 |
절연 특성 | |
과전압 카테고리 | III |
정격 서지 전압 | 6 kV |
정격 상태에서 최대 전력 손실 | 0.56 W |
레벨당 연결 수 | 2 |
정격 전선 | 1.5 mm² |
1차 및 2차 레벨 | |
스트리핑 길이 | 8 mm |
내부 원통 게이지 | A1 / B1 |
표준에 따른 연결 | IEC 60947-7-1 |
단선 케이블 사이즈 | 0.14 mm² ... 1.5 mm² |
케이블 사이즈 AWG | 26 ... 14 (IEC에 따라 변경됨) |
케이블 사이즈, 연선 | 0.14 mm² ... 1.5 mm² |
케이블 사이즈, 연선[AWG] | 26 ... 14 (IEC에 따라 변경됨) |
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음) | 0.14 mm² ... 1.5 mm² |
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰) | 0.14 mm² ... 1 mm² |
정격 전류 | 16 A |
최대 부하 전류 | 16 A (연결된 모든 전선의 총 전류는 최대 부하 전류를 초과할 수 없습니다.) |
정격 전압 | 500 V |
정격 전선 | 1.5 mm² |
1차 및 2차 레벨 플러그타입 연결 케이블 | |
단선 케이블 사이즈 | 0.25 mm² ... 1.5 mm² |
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음) | 0.34 mm² ... 1.5 mm² |
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰) | 0.34 mm² ... 1 mm² |
폭 | 3.5 mm |
엔드 커버 폭 | 2.2 mm |
색상 | 회색 (RAL 7042) |
UL 94에 따른 난연성등급 | V0 |
플라스틱 소재 | I |
절연 소재 | PA |
저온 정적 절연 소재 적용 | -60 °C |
절연 소재의 온도 인덱스(DIN EN 60216-1(VDE 0304-21)) | 130 °C |
상대 절연 소재 온도 인덱스(Elec., UL 746 B) | 130 °C |
철도 차량 화재 방지(DIN EN 45545-2) R22 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R23 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R24 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R26 | HL 1 - HL 3 |
열량 측정 열 방출 NFPA 130(ASTM E 1354) | 28 MJ/kg |
표면 가연성 NFPA 130(ASTM E 162) | 통과 |
특정 광학 연기 밀도 NFPA 130(ASTM E 662) | 통과 |
연기 가스 독성 NFPA 130(SMP 800C) | 통과 |
서지 전압 테스트 | |
테스트 전압 설정점 | 7.3 kV |
결과 | 테스트 통과 |
온도 상승 테스트 | |
필수 온도 상승 테스트 | 온도 증가 ≤ 45 K |
결과 | 테스트 통과 |
단기 내력 전류 1.5 mm² | 0.18 kA |
결과 | 테스트 통과 |
전원 주파수 내전압 | |
테스트 전압 설정점 | 1.89 kV |
결과 | 테스트 통과 |
기계적 데이터 | |
개방형 측면 패널 | 예 |
기계적 강도 | |
결과 | 테스트 통과 |
캐리어에 부착 | |
DIN 레일/Befestigungsauflage | NS 35 |
테스트 강도 설정점 | 1 N |
결과 | 테스트 통과 |
전선 손상 및 풀림 테스트 | |
회전 속도 | 10 rpm |
회전 | 135 |
케이블 사이즈/중량 | 0.14 mm² / 0.2 kg |
1.5 mm² / 0.4 kg | |
결과 | 테스트 통과 |
에이징(Aging)에이징 | |
온도 주기 | 192 |
결과 | 테스트 통과 |
니들 내염성 테스트 | |
노출 시간 | 30 s |
결과 | 테스트 통과 |
진동/광대역 노이즈 | |
사양 | DIN EN 50155 (VDE 0115-200):2008-03 |
스펙트럼 | 보기(bogie)에 대한 서비스 수명 테스트 카테고리 2, 클래스 B |
주파수 | f1 = 5 Hz - f2 = 250 Hz |
ASD 레벨 | 6.12 (m/s²)²/Hz |
가속화 | 3.12g |
축당 테스트 기간 | 5 h |
테스트 방향 | X-, Y- 및 Z-축 |
결과 | 테스트 통과 |
충격 | |
사양 | DIN EN 50155 (VDE 0115-200):2008-03 |
펄스 모양 | 하프-사인 |
가속화 | 30g |
충격 기간 | 18 ms |
방향당 충격 횟수 | 3 |
테스트 방향 | X-, Y- 및 Z-축(포지티브 및 네거티브) |
결과 | 테스트 통과 |
주변 조건 | |
주변 온도(작동) | -60 °C ... 105 °C (최대 단기 작동 온도 RTI Elec.) |
주변 온도(보관/운송) | -25 °C ... 60 °C (24시간을 초과하지 않는 짧은 시간 동안 -60 °C - +70 °C) |
주변 온도 (조립) | -5 °C ... 70 °C |
주변 온도(작동) | -5 °C ... 70 °C |
허용 습도(보관/운송) | 30 % ... 70 % |
표준에 따른 연결 | IEC 60947-7-1 |
마운트 타입 | NS 35/7,5 |
NS 35/15 |
항목 번호 | 3271409 |
패키지 단위 | 50 pc |
최소 주문 수량 | 1 pc |
제품 키 | BE2214 |
GTIN | 4055626038964 |
개당 중량(패키지 포함) | 8.26 g |
개당 중량(패키지 제외) | 8.26 g |
관세 번호 | 85366990 |
원산지 | PL |
ETIM
ETIM 8.0 | EC000897 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
EU RoHS 제한 물질 요구 사항을 충족시킨다 | 예 (면제되지 않음) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
제한값을 초과하는 유해 물질 없음
|
EU REACH SVHC | |
REACH 후보 물질 주석(CAS-NO) | 0.1wt%를 초과한 물질 없음 |
호환 가능한 제품
참고: 아래의 액세서리 중 일부는 적용 시 제품의 기능을 제한할 수 있습니다.
-
-
FBS 3-3,5 - 플러그-인 브리지 3213027
-
FBS 4-3,5 - 플러그-인 브리지 3213030
-
FBS 5-3,5 - 플러그-인 브리지 3213043
-
FBS 10-3,5 - 플러그-인 브리지 3213056
-
FBS 20-3,5 - 플러그-인 브리지 3213069
-
FBS 2-3,5 BU - 플러그-인 브리지 3213086
-
FBS 3-3,5 BU - 플러그-인 브리지 3213099
-
FBS 4-3,5 BU - 플러그-인 브리지 3213109
-
FBS 5-3,5 BU - 플러그-인 브리지 3213112
-
FBS 10-3,5 BU - 플러그-인 브리지 3213125
-
FBS 20-3,5 BU - 플러그-인 브리지 3213138
-
FBS 1,5/S-PV - 전위 브리지 3216263
-
FBS 3-3,5 GY - 플러그-인 브리지 3213167
-
FBS 4-3,5 GY - 플러그-인 브리지 3213180
-
FBS 5-3,5 GY - 플러그-인 브리지 3213183
-
FBS 10-3,5 GY - 플러그-인 브리지 3213196
-
FBS 20-3,5 GY - 플러그-인 브리지 3213206
-
ATP-STTB 4 - 격판 3030747
-
D-PTTBS 1,5/S - 엔드 커버 3214699
-
SZF 1-0,6X3,5 - 스크류 드라이버 1204517
-
FBS 1,5/S-PV - 전위 브리지 3216263
-
STP 3,5-2 - 마커 캐리어 0830131
-
SZF 0-0,4X2,5 - 스크류 드라이버 1204504
-
PT-IL - 마운팅 소재 3208090
-
ST-BW 0 - 액추에이션 도구 1200135
-
NS 35/ 7,5 PERF 2000MM - DIN 레일관통 0801733
-
NS 35/ 7,5 UNPERF 2000MM - DIN 레일, 비관통 0801681
-
NS 35/ 7,5 WH PERF 2000MM - DIN 레일관통 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - DIN 레일, 비관통 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - DIN 레일관통 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - DIN 레일, 비관통 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 0801762
-
NS 35/ 7,5 CAP - 엔드 캡 1206560
-
NS 35/15 PERF 2000MM - DIN 레일관통 1201730
-
NS 35/15 UNPERF 2000MM - DIN 레일, 비관통 1201714
-
NS 35/15 WH PERF 2000MM - DIN 레일관통 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1204135
-
NS 35/15 AL UNPERF 2000MM - DIN 레일, 비관통 1201756
-
NS 35/15 ZN PERF 2000MM - DIN 레일관통 1206599
-
NS 35/15 ZN UNPERF 2000MM - DIN 레일, 비관통 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1201895
-
NS 35/15 CAP - 엔드 캡 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1201798
-
ZB 3,5:UNBEDRUCKT - Zack 마커 스트립 0829414
-
ZB 3,5 CUS - Zack 마커 스트립 0829415
-
ZB 3,5,LGS:FORTL.ZAHLEN - Zack 마커 스트립 0801404
-
ZB 3,5,QR:FORT.ZAHLEN - Zack 마커 스트립 0801405
-
UCT-TM 3,5 - 단자대용 마커 0829484
-
UCT-TM 3,5 CUS - 단자대용 마커 0829581
-
GBS 3,5-25X3,5 - 단자 마킹용 그룹 마커 라벨 0830290
-
GBS 3,5-25X12 - 단자 마킹용 그룹 마커 라벨 0830292
-
ZBF 3,5:UNBEDRUCKT - Zack 마커 스트립, 플랫 0829392
-
ZBF 3,5 CUS - Zack 마커 스트립, 플랫 0829394
-
ZBF 3,5,LGS:FORTL.ZAHLEN - Zack 마커 스트립, 플랫 0801406
-
ZBF 3,5,QR:FORTL.ZAHLEN - Zack 마커 스트립, 플랫 0801407
-
UCT-TMF 3,5 - 단자대용 마커 0829486
-
UCT-TMF 3,5 CUS - 단자대용 마커 0829644
-
MPS-MT - 테스트 플러그 0201744
-
MPS-IH WH - 절연 슬리브 0201663
-
MPS-IH RD - 절연 슬리브 0201676
-
MPS-IH BU - 절연 슬리브 0201689
-
MPS-IH YE - 절연 슬리브 0201692
-
MPS-IH GN - 절연 슬리브 0201702
-
MPS-IH GY - 절연 슬리브 0201728
-
MPS-IH BK - 절연 슬리브 0201731
-
PROJECT COMPLETE - 소프트웨어 1050453
-
CLIPFIX 35 - 엔드 브라켓 3022218
-
CLIPFIX 35-5 - 엔드 브라켓 3022276
-
E/NS 35 N - 엔드 브라켓 0800886
-
PS-3,5 - 테스트 플러그 3031010
-
DP PS-3,5 - 스페이서 플레이트 3031011
-
PS-3,5/E - 테스트 플러그 3031012
이점
이중 기능 샤프트의 테스트 기능 외에도 모든 단자대는 추가 테스트 연결을 제공합니다.
컴팩트 설계 및 전면부 연결로 인해 제한된 공간에서도 배선이 가능합니다.
푸쉬-인 연결방식 단자대는 CLIPLINE complete 시스템의 기능적 특성을 제공하며 페룰이 있는 전선 또는 단선을 도구 없이 손쉽게 배선할 수 있는 특징을 가지고 있습니다.
