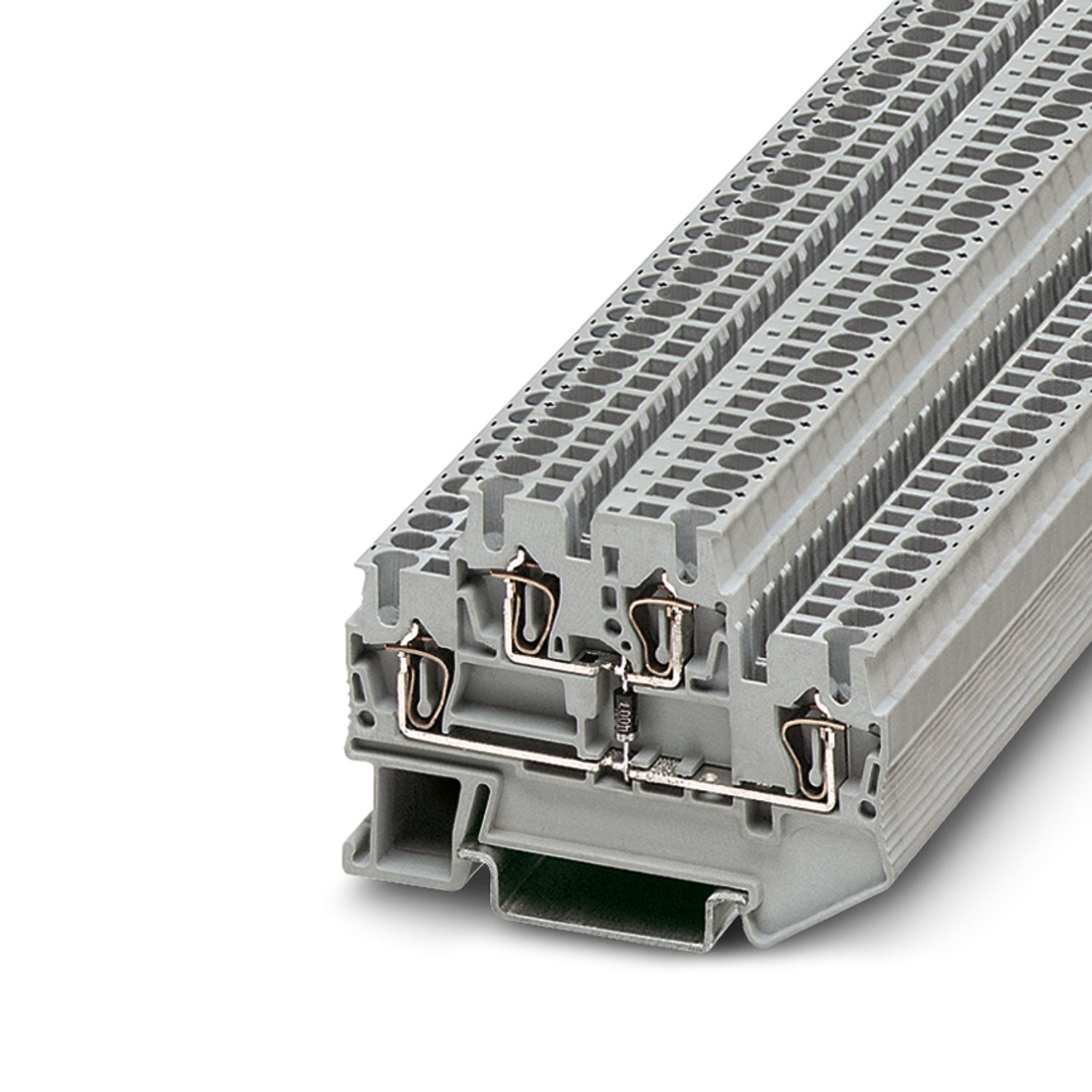

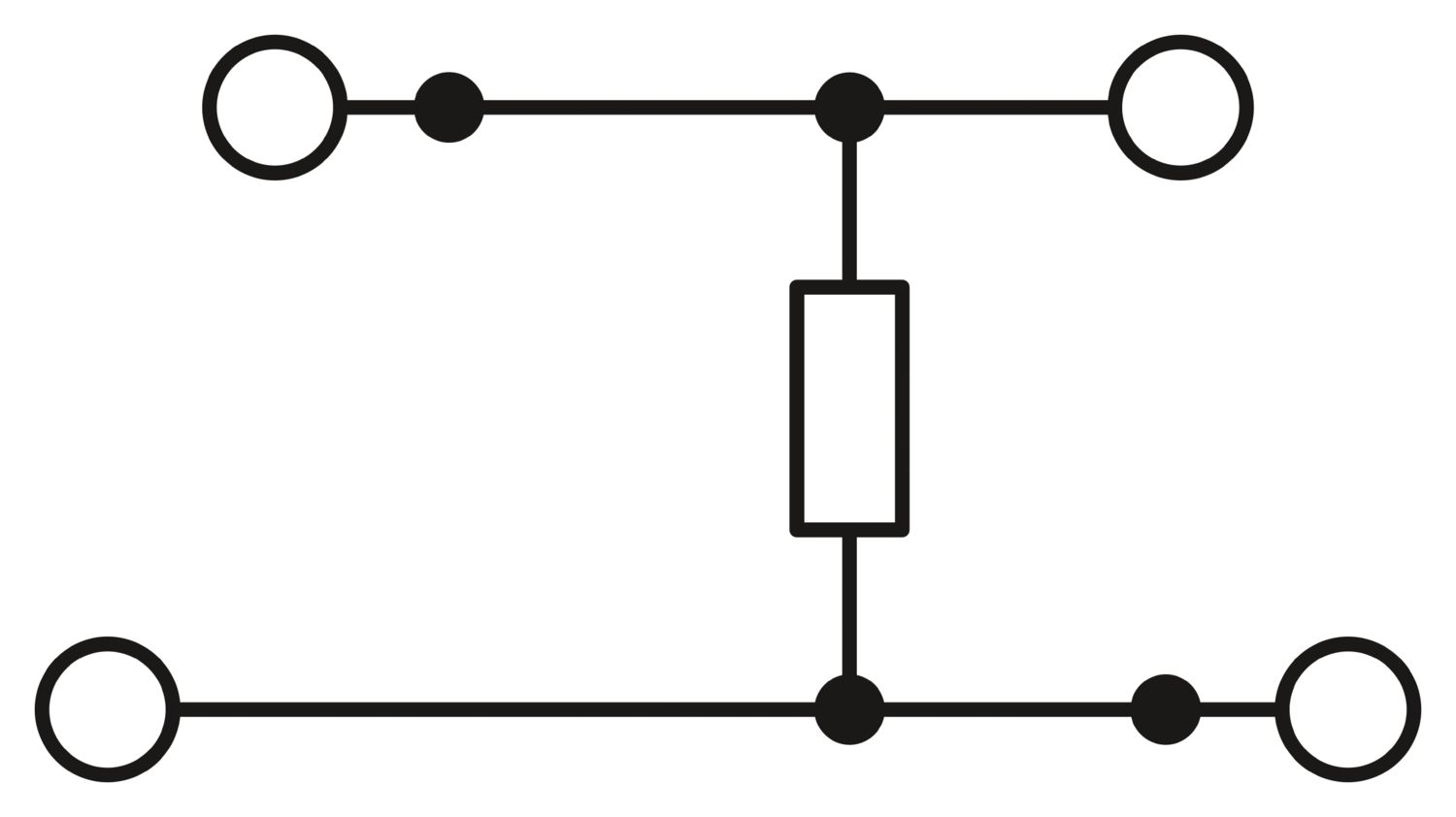

STTB 2,5-R1K/O-U
-
2단 스프링 케이지 단자대
1032740
2단 스프링 케이지 단자대, 정격 전압: 500 V, 정격 전류: 22 A, 연결 방법: 스프링 케이지 연결방식, 1차 및 2차 레벨, 정격 케이블 사이즈: 2.5 mm2, 케이블 사이즈: 0.08 mm2 - 4 mm2, 마운팅 타입: NS 35/7,5, NS 35/15, 색상: 회색
제품의 세부 정보
제품 타입 | 다단 단자대 |
적용 영역 | 철도 산업 |
기계 공학 | |
플랜트 엔지니어링 | |
프로세스 산업 | |
연결 수 | 4 |
행 수 | 2 |
절연 특성 | |
과전압 카테고리 | III |
오염등급 | 3 |
정격 서지 전압 | 6 kV |
정격 상태에서 최대 전력 손실 | 0.77 W |
레벨당 연결 수 | 2 |
정격 전선 | 2.5 mm² |
1차 및 2차 레벨 | |
스트리핑 길이 | 8 mm ... 10 mm |
내부 원통 게이지 | A3 |
표준에 따른 연결 | IEC 60947-7-1 |
단선 케이블 사이즈 | 0.08 mm² ... 4 mm² |
케이블 사이즈 AWG | 28 ... 12 (IEC에 따라 변경됨) |
케이블 사이즈, 연선 | 0.08 mm² ... 2.5 mm² |
케이블 사이즈, 연선[AWG] | 28 ... 14 (IEC에 따라 변경됨) |
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음) | 0.14 mm² ... 2.5 mm² |
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰) | 0.14 mm² ... 2.5 mm² |
동일한 크기의 전선 2개, 연선, TWIN 페룰 있음, 플라스틱 슬리브 있음 | 0.5 mm² |
정격 전류 | 22 A |
최대 부하 전류 | 26 A (케이블 사이즈 4 mm²) |
정격 전압 | 500 V |
정격 전선 | 2.5 mm² |
폭 | 5.2 mm |
엔드 커버 폭 | 2.2 mm |
높이 | 67.5 mm |
NS 35/7,5의 깊이 | 47.5 mm |
NS 35/15의 깊이 | 55 mm |
색상 | 회색 (RAL 7042) |
UL 94에 따른 난연성등급 | V0 |
플라스틱 소재 | I |
절연 소재 | PA |
저온 정적 절연 소재 적용 | -60 °C |
절연 소재의 온도 인덱스(DIN EN 60216-1(VDE 0304-21)) | 125 °C |
상대 절연 소재 온도 인덱스(Elec., UL 746 B) | 130 °C |
철도 차량 화재 방지(DIN EN 45545-2) R22 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R23 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R24 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R26 | HL 1 - HL 3 |
열량 측정 열 방출 NFPA 130(ASTM E 1354) | 27,5 MJ/kg |
표면 가연성 NFPA 130(ASTM E 162) | 통과 |
특정 광학 연기 밀도 NFPA 130(ASTM E 662) | 통과 |
연기 가스 독성 NFPA 130(SMP 800C) | 통과 |
서지 전압 테스트 | |
테스트 전압 설정점 | 7.3 kV |
결과 | 테스트 통과 |
온도 상승 테스트 | |
필수 온도 상승 테스트 | 온도 증가 ≤ 45 K |
결과 | 테스트 통과 |
단기 내력 전류 2.5 mm² | 0.3 kA |
단기 내력 전류 4 mm² | 0.48 kA |
결과 | 테스트 통과 |
전원 주파수 내전압 | |
테스트 전압 설정점 | 1.89 kV |
결과 | 테스트 통과 |
기계적 데이터 | |
개방형 측면 패널 | 예 |
기계적 강도 | |
결과 | 테스트 통과 |
캐리어에 부착 | |
DIN 레일/Befestigungsauflage | NS 35 |
테스트 강도 설정점 | 1 N |
결과 | 테스트 통과 |
전선 손상 및 풀림 테스트 | |
회전 속도 | 10 rpm |
회전 | 135 |
케이블 사이즈/중량 | 0.08 mm² / 0.1 kg |
2.5 mm² / 0.7 kg | |
4 mm² / 0.9 kg | |
결과 | 테스트 통과 |
에이징(Aging)에이징 | |
온도 주기 | 192 |
결과 | 테스트 통과 |
니들 내염성 테스트 | |
노출 시간 | 30 s |
결과 | 테스트 통과 |
진동/광대역 노이즈 | |
사양 | DIN EN 50155 (VDE 0115-200):2008-03 |
스펙트럼 | 긴 수명 테스트 카테고리 1, 클래스 B, 바디 마운팅 |
주파수 | f1 = 5 Hz - f2 = 150 Hz |
ASD 레벨 | 1.857 (m/s²)²/Hz |
가속화 | 0.8g |
축당 테스트 기간 | 5 h |
테스트 방향 | X-, Y- 및 Z-축 |
결과 | 테스트 통과 |
충격 | |
사양 | DIN EN 50155 (VDE 0115-200):2008-03 |
펄스 모양 | 하프-사인 |
가속화 | 5g |
충격 기간 | 30 ms |
방향당 충격 횟수 | 3 |
테스트 방향 | X-, Y- 및 Z-축(포지티브 및 네거티브) |
결과 | 테스트 통과 |
주변 조건 | |
주변 온도(작동) | -60 °C ... 110 °C (작동 온도 범위(자체 가열 포함), 최대 단기 작동 온도는 RTI Elec 참조.) |
주변 온도(보관/운송) | -25 °C ... 60 °C (24시간을 초과하지 않는 짧은 시간 동안 -60 °C - +70 °C) |
주변 온도 (조립) | -5 °C ... 70 °C |
주변 온도(작동) | -5 °C ... 70 °C |
허용 습도(작동) | 20 % ... 90 % |
허용 습도(보관/운송) | 30 % ... 70 % |
표준에 따른 연결 | IEC 60947-7-1 |
마운트 타입 | NS 35/7,5 |
NS 35/15 |
항목 번호 | 1032740 |
패키지 단위 | 50 pc |
최소 주문 수량 | 50 pc |
제품 키 | BE2173 |
GTIN | 4055626537610 |
개당 중량(패키지 포함) | 10.91 g |
개당 중량(패키지 제외) | 9.849 g |
관세 번호 | 85369010 |
원산지 | PL |
ECLASS
ECLASS-13.0 | 27250102 |
ETIM
ETIM 9.0 | EC000897 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
EU RoHS 제한 물질 요구 사항을 충족시킨다 | 예 (면제되지 않음) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
제한값을 초과하는 유해 물질 없음
|
EU REACH SVHC | |
REACH 후보 물질 주석(CAS-NO) | 0.1wt%를 초과한 물질 없음 |
호환 가능한 제품
참고: 아래의 액세서리 중 일부는 적용 시 제품의 기능을 제한할 수 있습니다.
-
-
FBS 3-5 - 플러그-인 브리지 3030174
-
FBS 4-5 - 플러그-인 브리지 3030187
-
FBS 5-5 - 플러그-인 브리지 3030190
-
FBS 10-5 - 플러그-인 브리지 3030213
-
FBS 20-5 - 플러그-인 브리지 3030226
-
FBS 50-5 - 플러그-인 브리지 3038930
-
FBSR 2-5 - 플러그-인 브리지 3033702
-
FBSR 3-5 - 플러그-인 브리지 3001591
-
FBSR 4-5 - 플러그-인 브리지 3001592
-
FBSR 5-5 - 플러그-인 브리지 3001593
-
FBSR 10-5 - 플러그-인 브리지 3033710
-
FBS 2-5 BU - 플러그-인 브리지 3036877
-
FBS 3-5 BU - 플러그-인 브리지 3036880
-
FBS 4-5 BU - 플러그-인 브리지 3036893
-
FBS 5-5 BU - 플러그-인 브리지 3036903
-
FBS 10-5 BU - 플러그-인 브리지 3036916
-
FBS 20-5 BU - 플러그-인 브리지 3036929
-
FBS 50-5 BU - 플러그-인 브리지 3032114
-
D-STTB 2,5 - 엔드 커버 3030459
-
ATP-STTB 4 - 격판 3030747
-
STP 5-2 - 마커 캐리어 0800967
-
WST 2,5 - 경고 커버 3030941
-
CEC 2,5 - 필러 플러그 3062757
-
P-CO 2-5 R47K - 컴포넌트 커넥터 3032447
-
NS 35/ 7,5 PERF 2000MM - DIN 레일관통 0801733
-
NS 35/ 7,5 UNPERF 2000MM - DIN 레일, 비관통 0801681
-
NS 35/ 7,5 WH PERF 2000MM - DIN 레일관통 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - DIN 레일, 비관통 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - DIN 레일관통 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - DIN 레일, 비관통 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 0801762
-
NS 35/ 7,5 CAP - 엔드 캡 1206560
-
NS 35/15 PERF 2000MM - DIN 레일관통 1201730
-
NS 35/15 UNPERF 2000MM - DIN 레일, 비관통 1201714
-
NS 35/15 WH PERF 2000MM - DIN 레일관통 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1204135
-
NS 35/15 AL UNPERF 2000MM - DIN 레일, 비관통 1201756
-
NS 35/15 ZN PERF 2000MM - DIN 레일관통 1206599
-
NS 35/15 ZN UNPERF 2000MM - DIN 레일, 비관통 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1201895
-
NS 35/15 CAP - 엔드 캡 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1201798
-
ZBF 5:UNBEDRUCKT - Zack 마커 스트립, 플랫 0808642
-
ZBF 5 CUS - Zack 마커 스트립, 플랫 0825025
-
ZBF 5,LGS:FORTL.ZAHLEN - Zack 마커 스트립, 플랫 0808671
-
ZBF 5,QR:FORTL.ZAHLEN - Zack 마커 스트립, 플랫 0808697
-
ZBF 5,LGS:GERADE ZAHLEN - Zack 마커 스트립, 플랫 0810821
-
ZBF 5,LGS:UNGERADE ZAHLEN - Zack 마커 스트립, 플랫 0810863
-
UC-TMF 5 - 단자대용 마커 0818153
-
UC-TMF 5 CUS - 단자대용 마커 0824638
-
UCT-TMF 5 - 단자대용 마커 0828744
-
UCT-TMF 5 CUS - 단자대용 마커 0829658
-
ISH 2,5/0,2 - 절연 슬리브 3002843
-
ISH 2,5/0,5 - 절연 슬리브 3002856
-
ISH 2,5/1,0 - 절연 슬리브 3002869
-
PAI-4-FIX-5/6 BU - 테스트 어댑터 3035975
-
PAI-4-FIX-5/6 OG - 테스트 어댑터 3035974
-
PAI-4-FIX-5/6 YE - 테스트 어댑터 3035977
-
PAI-4-FIX-5/6 RD - 테스트 어댑터 3035976
-
PAI-4-FIX-5/6 GN - 테스트 어댑터 3035978
-
PAI-4-FIX-5/6 BK - 테스트 어댑터 3035980
-
PAI-4-FIX-5/6 GY - 테스트 어댑터 3035982
-
PAI-4-FIX-5/6 VT - 테스트 어댑터 3035979
-
PAI-4-FIX-5/6 BN - 테스트 어댑터 3035981
-
PAI-4-FIX-5/6 WH - 테스트 어댑터 3035983
-
PS-5 - 테스트 플러그 3030983
-
DP PS-5 - 스페이서 플레이트 3036725
-
PS-5/2,3MM RD - 테스트 플러그 3038723
-
CLIPFIX 35 - 엔드 브라켓 3022218
-
CLIPFIX 35-5 - 엔드 브라켓 3022276
-
E/NS 35 N - 엔드 브라켓 0800886
-
E/UK - 엔드 브라켓 1201442
-
E/UK 1 - 엔드 브라켓 1201413
-
SZF 1-0,6X3,5 - 스크류 드라이버 1204517
-
ST-BW - 액추에이션 도구 1207608
이점
공간 절약 극대화를 위한 컴팩트 설계
철도 애플리케이션용으로 테스트됨
