SAC-ASI-JL-Y-N-M12FS
-
분배기
1666636
AS-Interface 분배기, 높은 수준의 보호, 1개의 플랫 리본 전선에서 1개의 직선으로 연결된 분기용, A-인코딩, 2핀 M12 소켓
제품의 세부 정보
| 제품 타입 | 네트워크 분배기 박스 |
| 핀 수 | 2 |
| 코딩 | A |
| 절연 특성 | |
| 과전압 카테고리 | III |
| 오염등급 | 3 |
| 정격전압 UN | ≤ 48 V DC |
| 정격전류 IN | 4 A |
| 전송 매체 | 구리 |
| 연결 기술 | |

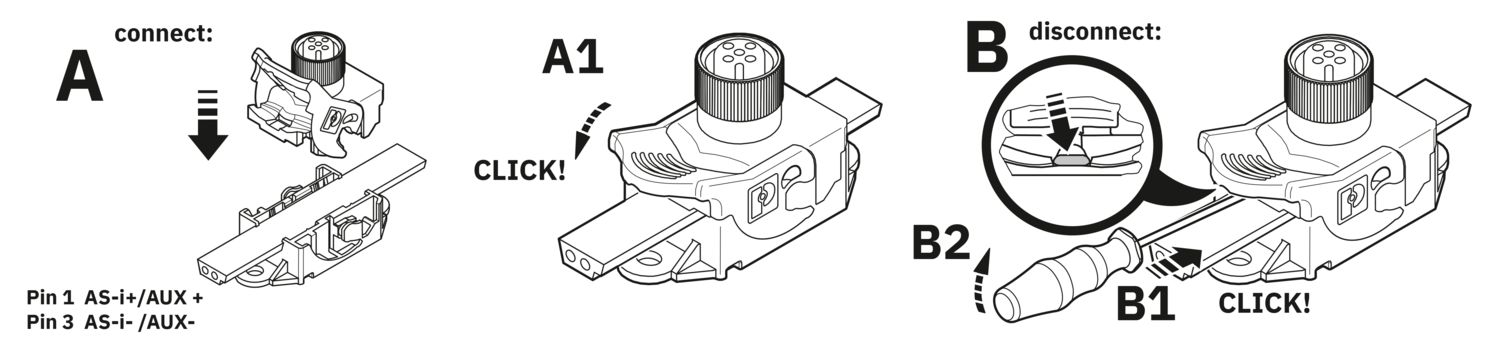

| 연결 타입 | AS-i 관통 기술 |
| 핀 할당 | |
| 접점 | 색상(신호 명칭) | 접점(옵션) | 1 (M12 소켓) (AS-i+) | 3.1 (AS-i 분배기) |
| 2 (M12 소켓) | N.C. | |
| 3 (M12 소켓) (AS-i-) | 3.2 (AS-i 분배기) | |
| 4 (M12 소켓) | N.C. | |
| 5 (M12 소켓) | N.C. | |
| 버스 시스템 | AS-Interface |
| 상태 표시 | 아니오 |
| 상태 표시 있음 | 아니오 |
| 치수 도면 |
|
| 폭 | 22 mm |
| 높이 | 30 mm |
| 길이 | 50 mm |
| 소재 하우징 | PBT |
| 밀폐 소재 | NBR |
| 그립 몸체 소재 | PA 6.6 |
| 연결 1 | |
| 설계 | 부하 중심 AS-i 지렛대 |
| 핀 수 | 2 |
| 잠금 타입 | 지렛대 |
| 소재 | CuSn (접점) |
| Ni/Au (접점 표면) | |
| PBT (접점 캐리어) | |
| PBT (하우징) | |
| 연결 2 | |
| 설계 | 소켓 직선 M12 |
| 핀 수 | 2 (5) |
| 소재 | CuSn (접점) |
| Ni/Au (접점 표면) | |
| TPE-U (접점 캐리어) | |
| 아연 다이 캐스트, 니켈 도금 (스크류 연결) | |
| 삽입/제거 싸이클 | ≥ 100 |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| 주변 온도(작동) (수 커넥터/암 커넥터) | -25 °C ... 75 °C |
| 표준 명칭 | M12 커넥터 |
| 표준/사양 | IEC 61076-2-101 |
