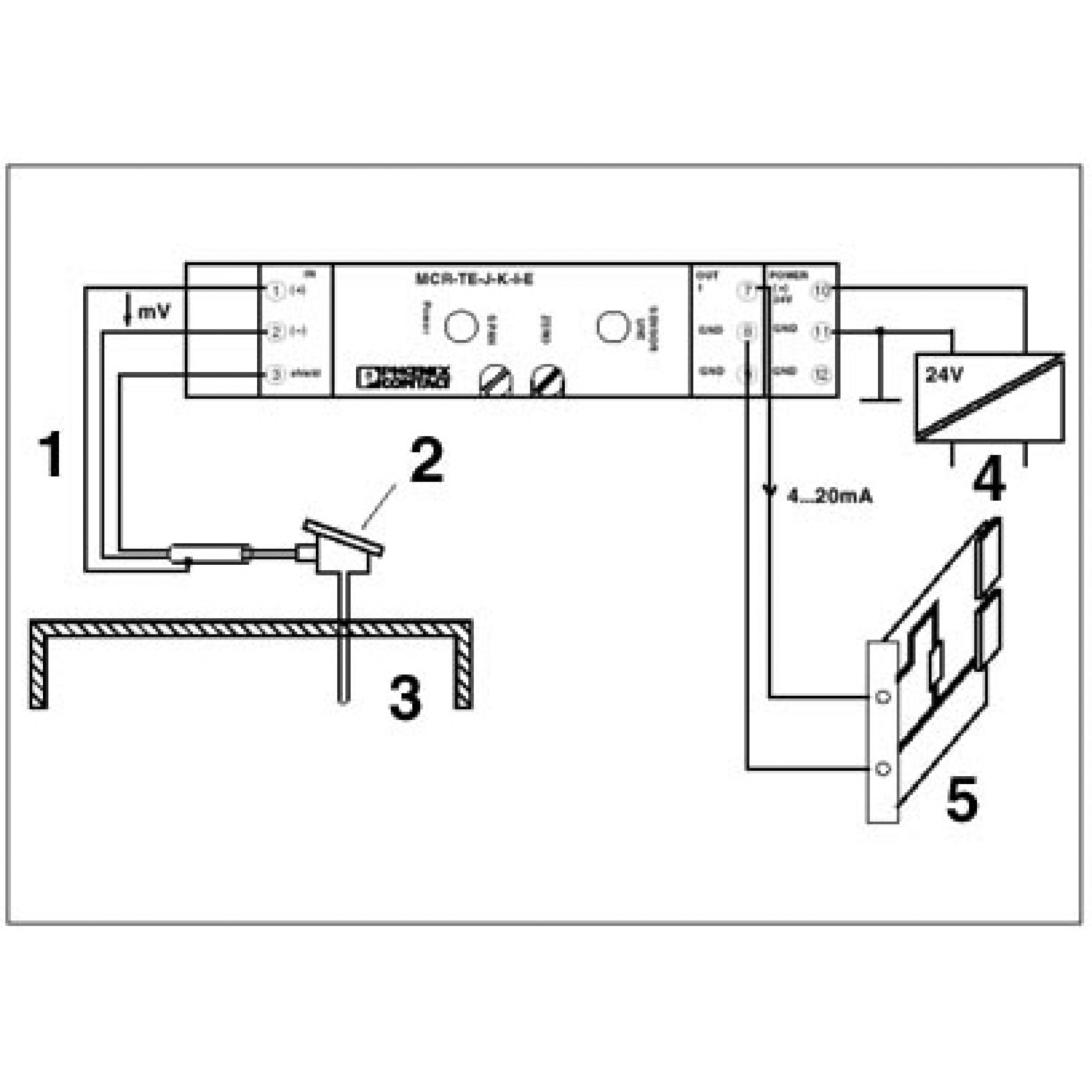

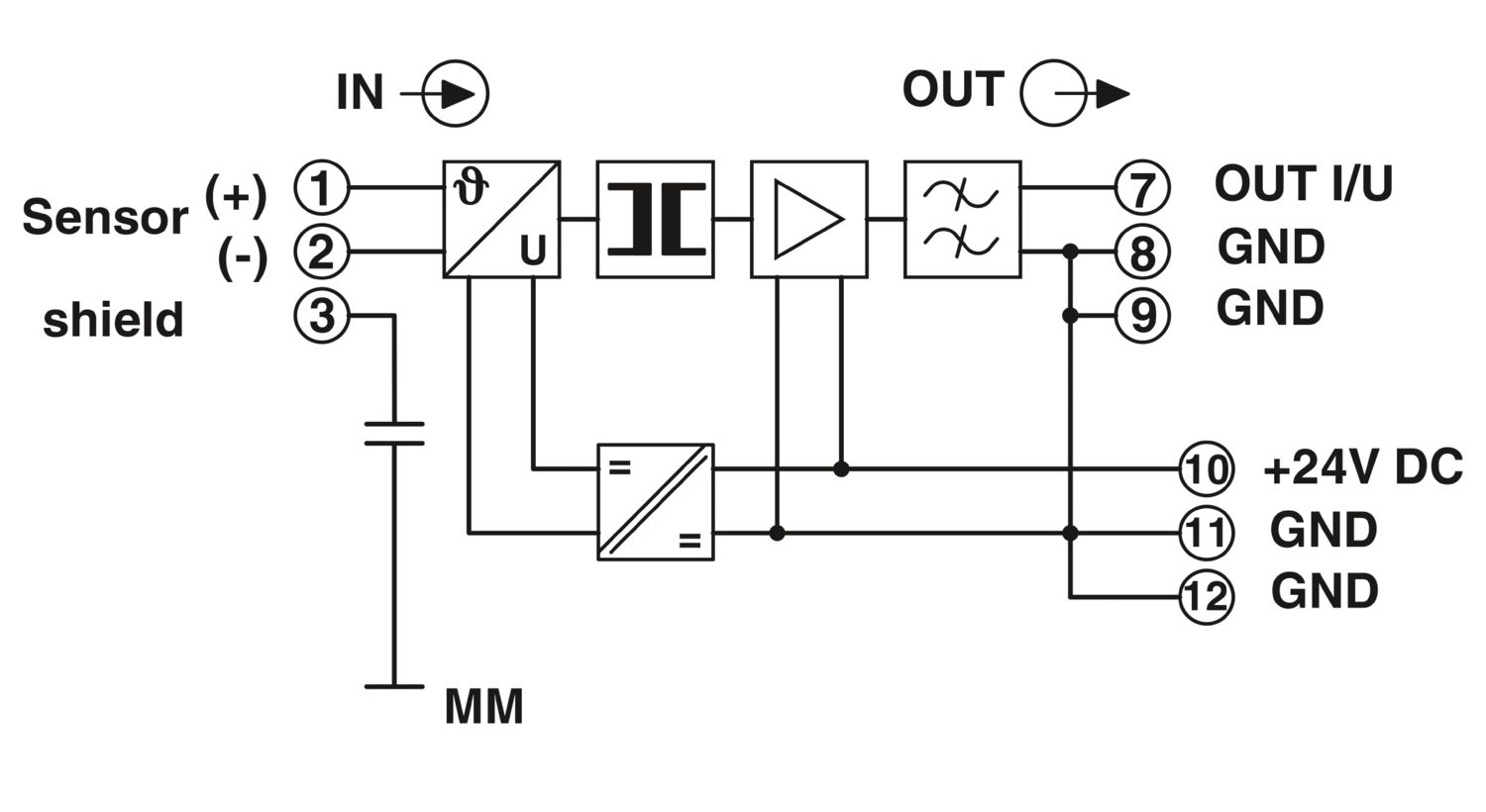

MCR-TE-JK-I-E
-
熱電対測定用変換器
2810528
MCR温度測定用変換器、熱電対タイプJ、K入力：0～400℃、0～800℃、0～1000℃、0～1200℃、入力は電気的に絶縁、出力信号0(4)...20 mA
製品の詳細
| 使用上の制限 | |
| EMCの注意事項 | EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照 |
| 製品ライン | Temperature transmitter |
| スパン調整 | ± 5 % (終端値) |
| ゼロ点調整 | ± (60 K) |
| 制限周波数（3 dB） | 30 Hz |
| 通常冷却点エラー | ± 2.5 K |
| 冷却点エラー、最大 | ± 4 K |
| テスト電圧、入力/出力 | 1.5 kV AC (50 Hz, 60 s) |
| テスト電圧、入力/電源 | 1.5 kV AC (50 Hz, 60 s) |
| ステップ応答（10～90%） | ~ 11 ms |
| 最大温度係数 | < 0.02 %/K |
| 最大送信エラー | ≤ 1.2 % (終端値、タイプK) |
| < 2 % (最大値、タイプJ、0～400℃および0～800℃) | |
| < 2.5 % (最大値、タイプJ、0～1000℃および0～1200℃) | |
| 電源 | |
| 電圧範囲 | 18 V DC ... 30 V DC |
| 最大消費電流 | 50 mA |
| 信号 | |
| 入力信号 | 温度 |
| 計測 | |
| 構成可能/PC設定可能 | あり |
| 使用できるセンサタイプ（TC） | J, K |
| 温度測定範囲 | 0 °C ... 400 °C |
| 0 °C ... 800 °C | |
| 0 °C ... 1000 °C | |
| 0 °C ... 1200 °C | |
| センサの種類: | 0 °C ... 400 °C (固定設定) |
| 0 °C ... 800 °C (固定設定) | |
| 0 °C ... 1000 °C (固定設定) | |
| 0 °C ... 1200 °C (固定設定) | |
| 0 °C ... 400 °C (固定設定) | |
| 0 °C ... 800 °C (固定設定) | |
| 0 °C ... 1000 °C (固定設定) | |
| 0 °C ... 1200 °C (固定設定) | |
| 信号: 出力電流 | |
| 構成可能/PC設定可能 | あり |
| 電流出力信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 最大電流出力信号 | 30 mA |
| 断線時出力定格電流 | > 22 mA |
| 負荷/出力負荷電流出力 | ≤ 500 Ω |
| 接続方法 | プラグ式ネジ接続 |
| 剥き線長さ | 8 mm |
| ネジ山 | M3 |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 14 |
| 外形寸法 |
|
| 幅 | 17.5 mm |
| 高さ | 99 mm |
| 奥行き | 114.5 mm |
| 色 | 緑 (RAL 6021) |
| ハウジングの材質 | 非強化ポリアミドPA |
| 周囲条件 | |
| 使用周囲温度 | -20 °C ... 65 °C |
| CE | |
| 認定 | CE準拠 |
| UL、米国 / カナダ | |
| 表示記号 | cULus |
| 取付け位置 | 任意 |
