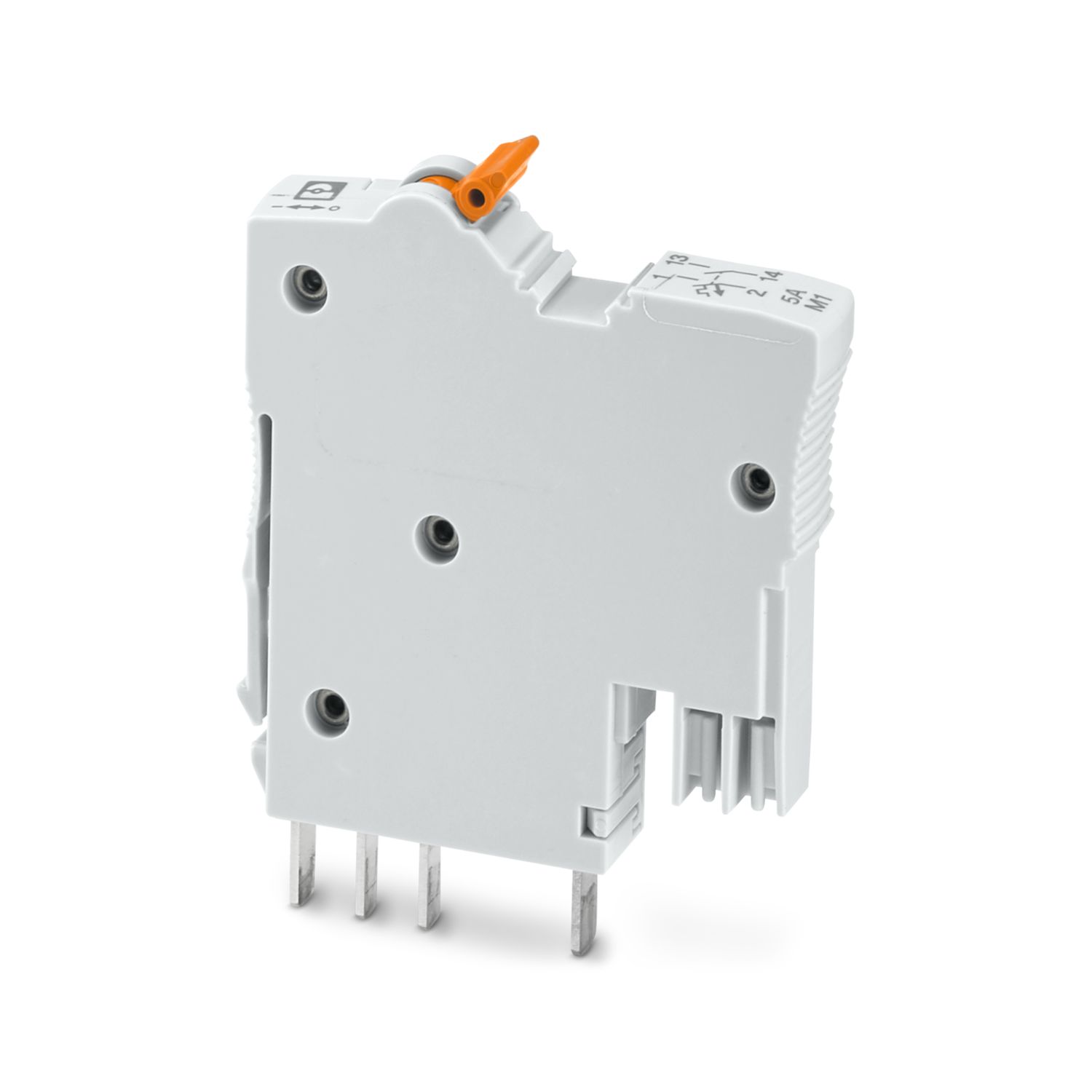

PTCB TM1 5A M1 NO P
-
熱磁気式機器用ミニチュアサーキットブレーカ
1575571
熱磁気式機器用ミニチュアサーキットブレーカ、 1-極、 トリガ特性: M1、 取付けタイプ: EN 60715に準拠した35 mmのDINレール上のベースエレメント付き、 定格電流: 5 A
この製品を操作するには追加の製品が必要となります。
必須アクセサリ
製品の詳細
| 製品ライン | 熱磁気機器用ミニチュアサーキットブレーカ |
| 製品シリーズ | PTCB TM |
| 極数 | 1 |
| チャネル数 | 1 |
| 機械的寿命 | 挿入サイクル25回 |
| 絶縁特性 | |
| 保護クラス | II（作動領域に関してEN 61140に準拠） |
| 過電圧カテゴリ | II (250 V AC / IEC 60934) |
| III (UL 1077) | |
| III (80 V DC / IEC 60934) | |
| 汚染度 | 2 (250 V AC / IEC 60934) |
| 3 (UL 1077) | |
| 3 (80 V DC / IEC 60934) | |
| 概要 | |
| 定各電圧 | 10 V AC ... 277 V AC (UL 1077) |
| 10 V AC ... 240 V AC (IEC 60934) | |
| 10 V DC ... 56 V DC | |
| 定格電圧 | 240 V AC (IEC 60934) |
| 277 V AC (UL 1077) | |
| 56 V DC (IEC 60934) | |
| 56 V DC (UL 1077) | |
| 定格絶縁電圧Ui | 250 V AC (IEC 60934) |
| 80 V DC (IEC 60934) | |
| 277 V AC (UL 1077) | |
| 定格電流IN | 5 A |
| 定格サージ電圧 | 2.5 kV (IEC 60934、負荷／補助回路間および作動領域内の強化絶縁) |
| 絶縁抵抗Riso | > 100 MΩ (DC 500 V) |
| 操作の種類 | Sタイプ |
| 引き外し方式 | TM（熱磁気） |
| トリップレベル | トリップフリー機構（ + ） |
| 装置抵抗 | 44 mΩ |
| 必要なバックアップヒューズ | 20 A (I > Icn、RK5 (UL 1077)、タイプgG (IEC 60934)) |
| 定格短絡スイッチング容量Icn | 300 A (240 V AC / IEC 60934) |
| 600 A (56 V DC/IEC 60934) | |
| 短絡スイッチング容量 | 1000 A (277 V AC C1 / UL 1077) |
| 1000 A (56 V DC C1 / UL 1077) | |
| 耐電圧 | 3000 V AC (操作領域) |
| 3000 V AC (IEC 60934に準拠した負荷と補助回路間) | |
| 1554 V AC (UL 1077に準拠した開放接点間) | |
| サイクル、最大値 | 6000 (低インダクタンス、UL 1077) |
| 3000 (IEC 60934、240 V AC/56 V DC、誘導負荷用、-5°C～+60°C) | |
| 1000 (IEC 60934、240 V AC/56 V DC、誘導負荷用、-30°C～+60°C) | |
| ヒューズ | M1 |
| 電力損失 | 0 W (無負荷動作) |
| 1.1 W (公称動作) | |
| 電圧降下 | 0.22 V (Inｘ1時) |
| インジケータ/リモート表示 | |
| 連続名 | 接続 3 / 4 |
| Schaltfunktion | 安全出力 |
| 定各電圧 | 10 V AC ... 277 V AC |
| 10 V DC ... 56 V DC | |
| 動作電流 | 10 mA AC ... 200 mA AC |
| 10 mA DC ... 200 mA DC | |
| 外形寸法 |
|
| 幅 | 8.2 mm |
| 高さ | 52.3 mm |
| 奥行き | 63.7 mm |
| 色 | ライトグレー (RAL 7035) |
| 部材 | PA |
| UL94難燃性クラス | V-0 |
| 絶縁材質グループ | I |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 周囲条件 | |
| 保護等級 | IP20 (接続部) |
| IP30 (操作領域) | |
| 使用周囲温度 | -30 °C ... 60 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 80 °C |
| 高度 | ≤ 2000 m (250 V AC / IEC 60934) |
| 湿度試験 | 96時間、相対湿度95 %、40 °C |
| 衝撃（動作時） | 30g (IEC 60068-2-27、Test Ea) |
| 振動（動作時） | 10 Hz～150 Hz、20サイクル (IEC 60068-2-6、Test Fc) |
| 10 Hz ... 75 Hz (振幅±0.35 mm、IEC 60068-2-6、Test Fcに準拠) | |
| 75 Hz ... 150 Hz (8g) | |
| UL認証 | |
| 表示記号 | UL Recognized UL 1077 |
| CSA, Canada | |
| 表示記号 | CSA C22.2 No. 235-04 |
| 標準/仕様 | IEC 60934 |
| 注記 | 2019 |
| 標準/仕様 | UL 1077 |
| 注記 | 電気機器に使用するための追加の保護機器 |
| 標準/仕様 | CSA C22.2 No. 235-04 |
| 注記 | 2017 |
| 標準/仕様 | IEC 60068-2-6 |
| 注記 | 環境への影響―振動（正弦波） |
| 標準/仕様 | IEC 60068-2-11 |
| 注記 | 環境影響 - 耐食性／塩水噴霧、試験Ka |
| 標準/仕様 | EN 60068-2-27 |
| 注記 | 環境への影響―衝撃 |
| 標準/仕様 | EN 60068-2-78 |
| 注記 | 環境への影響―湿度と熱、一定 |
| 標準/仕様 | DIN EN 50274 |
| 注記 | 感電防止とハンドセーフティ |
| 標準/仕様 | IEC 60529 |
| 注記 | 2019 |
| 取付けタイプ | EN 60715に準拠した35 mmのDINレール上のベースエレメント付き |
特長
制御盤内のスペース拡大：全体幅わずか8 mmで保護と信号伝達
CLIPLINE complete端子台システムへのフレキシブルブリッジシステムによる簡単なアプリケーション設定
実用的な電流監視とリモートシグナリングで、使用状況と状態の透明性を確保
機能性とスイッチ状態が常に明確なため、試運転からメンテナンスまで取扱いが簡単
