UL Listed
認証ID: E221474| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
SAC-12P-MS/ 1,5-PUR/FS SCO
-
センサ/アクチュエータケーブル
1405281
センサ/アクチュエータケーブル、12-極、PUR ハロゲンフリー、黒 RAL 9005、プラグ ストレート M12 SPEEDCON、上 メス ストレート M12 SPEEDCON、ケーブル長: 1.5 m
製品の詳細
| 製品ライン | センサ／アクチュエータケーブル |
| 極数 | 12 |
| ケーブル引込み口の数 | 1 |
| キーイング | A |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 3 |
| UL94難燃性クラス | V0 |
| シーリング材 | NBR |
| ハウジング材質 | TPU、難燃性、自己消火型 |
| コンタクト材質 | CuZn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | PA 6.6 |
| ねじ式接続の素材 | 亜鉛ダイカスト（ニッケル合金） |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 30 V AC |
| 30 V DC | |
| 標準規格 IN | 1.5 A |
| 状態表示 | なし |
| 状態表示あり | なし |
| 電線接続 | |
| 締付けトルク | 0.4 Nm (M12プラグコネクタ) |
| 接続1 | |
| タイプ | プラグ ストレート M12 SPEEDCON |
| ロッキングタイプ | SPEEDCON |
| 接続 2 | |
| タイプ | メス ストレート M12 SPEEDCON |
| ロッキングタイプ | SPEEDCON |
| 導体の長さ | 1.5 m |
| PURハロゲンフリー黒 [PUR] | |

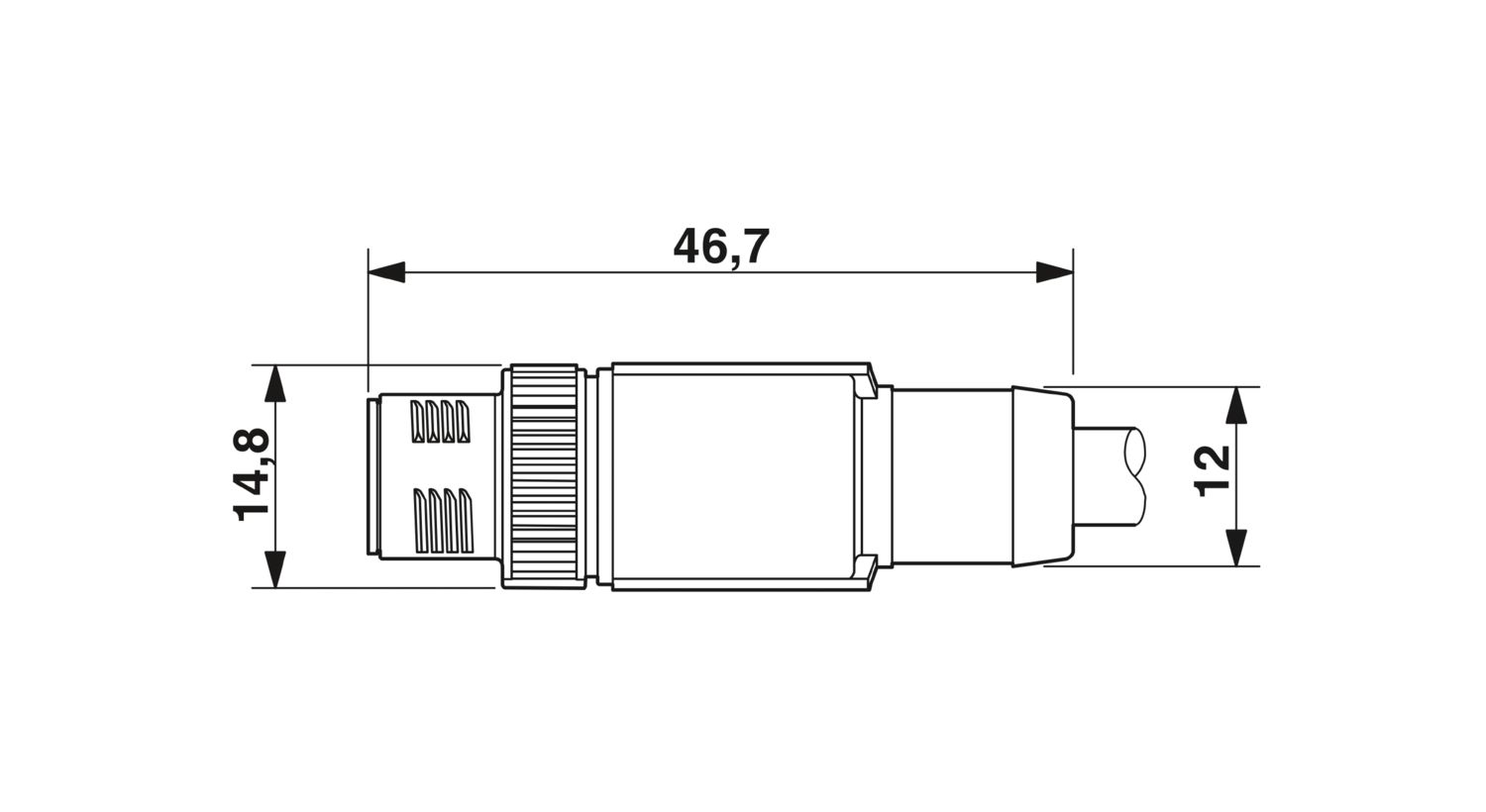

| 寸法図 |
|
| ケーブル重量 | 17 kg/km |
| 極数 | 12 |
| シールド用 | なし |
| ケーブルタイプ | PURハロゲンフリー黒 [PUR] |
| 導体構造、信号線 | 18x 0.10 mm |
| AWG信号ライン | 26 |
| 電線断面積 | 12x 0.14 mm² (信号ライン) |
| ワイヤ径、絶縁部を含む | 1 mm ±0.05 mm (信号ライン) |
| ケーブル外径 | 7.20 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | 黒 RAL 9005 |
| 導体材質 | スズメッキ銅ばら線 |
| 芯線絶縁材質 | PP |
| 単線、色 | 白、茶、緑、黄、グレー、ピンク、青、赤、黒、紫、グレー/ピンク、赤/青 |
| 全ツイスト | 12線の層をツイスト |
| 最大導体抵抗 | 142 Ω/km |
| 定格電圧、ケーブル | ≤ 300 V |
| 試験電圧 | ≥ 1500 V |
| 最小曲げ範囲、固定取付け | 5 x D |
| 最小曲げ半径、可動取付け | 10 x D |
| 最小曲げ半径、固定 | 36 mm |
| 最小曲げ半径、可動 | 72 mm |
| 動的負荷容量（曲げ） | 最大曲げ回数: 4000000、 曲げ半径: 54 mm、 移動距離: 10 m、 移動速度: 3 m/s、 加速度: 10 m/s² |
| ハロゲンフリー | DIN EN 50267-2-1に準拠 |
| 難燃性 | UL VW1準拠 |
| DIN EN 60332-1-2 | |
| 耐油性 | EN 60811-2-1 |
| その他の耐性 | EN 50525-2-21:2012-01 |
| 一部抗紫外線 (DIN EN ISO 4892-2-Aに準拠) | |
| 特殊な性質 | 粘着力が弱い表面 |
| 使用周囲温度 | -40 °C ... 80 °C (ケーブル、固定設置) |
| -5 °C ... 80 °C (ケーブル、可動設置) | |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| IP68 | |
| 使用周囲温度 | -25 °C ... 85 °C (プラグ/ソケット) |
| 使用周囲温度 (ケーブル、固定設置) | -40 °C ... 80 °C (ケーブル、固定設置) |
| 使用周囲温度 (ケーブル、可動設置) | -20 °C ... 80 °C (ケーブル、可動設置) |
| 標準割当て | M12プラグコネクタ |
| 標準/仕様 | IEC 61076-2-101 |
特長
100 %電気試験済みのプラグインコンポーネントで簡単で安全
SPEEDCON嵌合方式で取付け時間を短縮
フエニックス・コンタクトの標準：頑丈なハロゲンフリーPURケーブル
省スペース – 多極プラグインコネクタを使用
