PSR-PLC21-2CO-24DC-PT - カプリングリレー
PSR-PLC21-2CO-24DC-PT
-
カプリングリレー
1480212

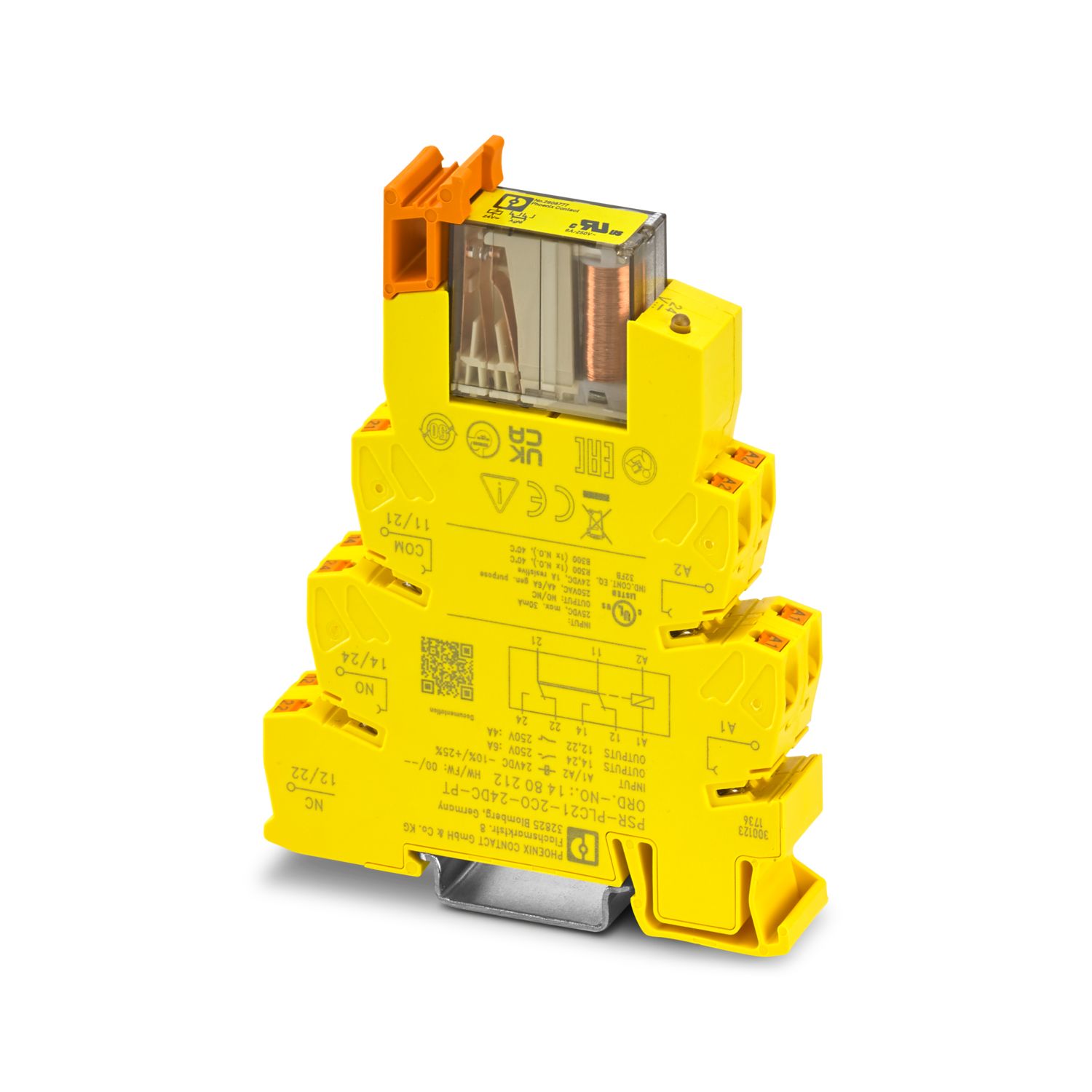

強制ガイド付接点による安全なカップリングリレー、電気的に絶縁、2c接点、1チャネル、Push-in式接続、幅：14 mm
無料でダウンロードができます。
ダウンロード
製品の詳細
Expand all
Collapse all
技術データ
注記
アプリケーションノート
アプリケーションノート
産業用途専用
製品特性
製品ライン
カプリングリレー
製品シリーズ
PLC-INTERFACE
アプリケーション
強制ガイド接点
機械的寿命
およそ10
7
サイクル
リレータイプ
IEC/EN 61810準拠の電気機械式リレー
絶縁特性
過電圧カテゴリ
III
汚染度
2
サージ電圧カテゴリ
III
汚染度
2
時間
U
s
での標準起動時間
< 70 ms (A1で制御時)
通常復旧時間
< 50 ms (A1回路経由でオンデマンド)
復帰時間
500 ms (セーフティ機能の要件に準拠)
電気特性
規準状態での最大損失電力
4.825 W (U
B
= 30 V、U
S
= 24 V、I
S
= 30 mA、I
L
² = 37 A、R
contact
= 0.1 Ω)
定格動作モード
100 %動作時
定格絶縁電圧
250 V AC
定格耐電圧/絶縁
すべての電流パスとハウジング間で基礎絶縁4 kV
安全絶縁、250 V負荷補助出力-24 Vの論理パス間の強化絶縁6 kV
電源
型式
A1/A2
定格制御回路電源U
S
21.6 V DC ... 28.8 V DC
定格制御回路電源U
S
24 V DC -10 % / +20 %
定格制御電流I
S
30 mA
突入電流
通常 100 mA (Δt = 10 ms、U
s
時)
フィルタ時間
1 ms (テストパルス幅、高いテストパルスおよび低いテストパルス)
1 s (テストパルスレート、高いテストパルスおよび低いテストパルス)
電力消費、U
D
時
650 mW (U
S
へ)
保護回路
極性反転に対するシリアル保護; サプレッサダイオード、38.6 V/600 W
状態表示
緑のLED（PWR） x 1
出力データ
リレー: リレー出力 (11/12/14, 21/22/24)
出力内容
セーフティ関連
出力数
2
接点の種類
2c接点
接点材質
AgNi
スイッチング速度
最小 150 mW (a接点/b接点)
突入電流
最大 6 A (安全出力)
最大 4 A (補助出力b接点)
連続通電電流
6 A (a接点、高頻度要求)
4 A (a接点、低頻度要求)
4 A (b接点、高頻度要求)
2.4 A (b接点、低頻度要求)
連続総電流
37 A
2
(b接点、高頻度要求、ディレーティングに注意)
16 A
2
(b接点、高頻度要求、ディレーティングに注意)
スイッチング周波数
最大 1 Hz
機械的寿命
10
7
サイクル
出力ヒューズ
6 A gL/gG
4 A gL/gG (低頻度要求アプリケーション向け)
接続データ
電線接続
接続方法
プッシュイン式
接続電線サイズ、単線
0.14 mm² ... 2.5 mm²
撚線接続断面積
0.14 mm² ... 2.5 mm²
接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし
0.2 mm² ... 2.5 mm²
接続電線サイズAWG
26 ... 14
剥き線長さ
8 mm
信号伝達
定格電圧表示
1 x緑LED (PWR)
寸法
幅
14 mm
高さ
80 mm
奥行き
104 mm
材料仕様
色 (ハウジング)
黄 (RAL 1018)
ハウジングの材質
PA
特性
セーフティデータ: EN ISO 13849
カテゴリ
1
パフォーマンスレベル（PL）
c
セーフティデータ: IEC 61508―1チャネル配線に対して高頻度要求時（1oo1構造）
安全度水準（SIL）
1
セーフティデータ: IEC 61508―1チャネル配線に対して低頻度要求時（1oo1構造）
安全度水準（SIL）
1
セーフティデータ: EN IEC 62061
安全度水準（SIL）
2
環境条件と実際の条件
周囲条件
保護等級
IP20
取付け場所の最低保護
IP54
使用周囲温度
-20 °C ... 60 °C (ディレーティングに注意すること)
周囲温度（保管時/運搬時）
-20 °C ... 85 °C
最大高度
≤ 2000 m (海抜)
最大許容湿度（保管時/移動時）
75 % (ほぼ平均95 %、結露なし)
最大許容相対湿度（動作時）
75 % (ほぼ平均95 %、結露なし)
衝撃
Δt = 11 msの場合10g（連続衝撃：Δt = 16 msの場合5g）
振動（動作）
10 Hz～150 Hz、振幅0.75 mm、1g
承認
CE
表示記号
CE準拠
取付け
取付けタイプ
DINレール取付け
組立てに関する注意事項
減衰曲線を参照
取付け位置
縦または横
販売用データ
アイテム番号
1480212
梱包単位
10 pc
最低注文数
10 pc
セールスキー
******
プロダクトキー
DNA162
GTIN
4063151898809
1個あたりの重量（梱包を含む）
74.38 g
1個あたりの重量（梱包を含まない）
70 g
関税率
85364190
生産国
DE
分類
ECLASS
ECLASS-13.0
27371601
ETIM
ETIM 9.0
EC001437
認証
Functional Safety
認証ID: 4478015124326
cULus Listed
認証ID: E140324
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
EU RoHS 物質要件を満たしています
7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
Lead
(CAS-NO: 7439-92-1)
SCIP
2ae517d0-92a6-4ba2-828f-a38382405d0b
互換性のある製品
Expand all
Collapse all
アクセサリ
注記：以下のアクセサリを使用すると、本製品が制限される場合があります。
FBST 500-PLC RD
-
連続プラグインブリッジ
2966786
FBST 500-PLC BU
-
連続プラグインブリッジ
2966692
FBST 500-PLC GY
-
連続プラグインブリッジ
2966838
FBST 6-PLC RD
-
シングルプラグインブリッジ
2966236
FBST 6-PLC BU
-
シングルプラグインブリッジ
2966812
FBST 6-PLC GY
-
シングルプラグインブリッジ
2966825
FBST 8-PLC GY
-
シングルプラグインブリッジ
2967688
FBST 14-PLC BK
-
シングルプラグインブリッジ
2967691
CRIMPFOX 6
-
圧着工具
1212034
REL-SR- 24DC/2X21/FG
-
セーフティリレー
2908777
ZB 10:UNBEDRUCKT
-
クイックマーカー
1053001
ZB 10 CUS
-
クイックマーカー
0824941
ZB10,LGS:FORTL.ZAHLEN
-
クイックマーカー
1053014
ZB10,QR:FORTL.ZAHLEN
-
クイックマーカー
1053027
ZB10,LGS:L1-N,PE
-
端子台マーキング
1053412
ZB10,LGS:U-N
-
端子台マーキング
1053438
UC-TM 10
-
端子台マーキング
0818069
UC-TM 10 CUS
-
端子台マーキング
0824605
UCT-TM 10
-
端子台マーキング
0829142
UCT-TM 10 CUS
-
端子台マーキング
0829623
ZB 12:UNPRINTED
-
クイックマーカー
0812120
ZB 12 CUS
-
クイックマーカー
0824942
ZB 12,LGS:L1-N,PE
-
クイックマーカー
0812146
UC-TM 12
-
端子台マーキング
0819194
UC-TM 12 CUS
-
端子台マーキング
0824613
UCT-TM 12
-
端子台マーキング
0829144
UCT-TM 12 CUS
-
端子台マーキング
0829630
NS 35/ 7,5 PERF 2000MM
-
DINレール取付け穴あり
0801733
NS 35/ 7,5 UNPERF 2000MM
-
DINレール、取付け穴なし
0801681
NS 35/ 7,5 WH PERF 2000MM
-
DINレール取付け穴あり
1204119
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10
-
DINレール、取付け穴なし
1204122
NS 35/ 7,5 AL UNPERF 2000MM
-
DINレール、取付け穴なし
0801704
NS 35/ 7,5 ZN PERF 2000MM
-
DINレール取付け穴あり
1206421
NS 35/ 7,5 ZN UNPERF 2000MM
-
DINレール、取付け穴なし
1206434
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10
-
DINレール、取付け穴なし
0801762
NS 35/ 7,5 CAP
-
終端キャップ
1206560
NS 35/15 PERF 2000MM
-
DINレール取付け穴あり
1201730
NS 35/15 UNPERF 2000MM
-
DINレール、取付け穴なし
1201714
NS 35/15 WH PERF 2000MM
-
DINレール取付け穴あり
0806602
NS 35/15 WH UNPERF 2000MM-VPE 10
-
DINレール、取付け穴なし
1204135
NS 35/15 AL UNPERF 2000MM
-
DINレール、取付け穴なし
1201756
NS 35/15 ZN PERF 2000MM
-
DINレール取付け穴あり
1206599
NS 35/15 ZN UNPERF 2000MM
-
DINレール、取付け穴なし
1206586
NS 35/15 CU UNPERF 2000MM-VPE 10
-
DINレール、取付け穴なし
1201895
NS 35/15 CAP
-
終端キャップ
1206573
NS 35/15-2,3 UNPERF 2000MM-VPE 10
-
DINレール、取付け穴なし
1201798
PLC-ATP BK
-
絶縁プレート
2966841
PLC-ESK GY
-
電力用端子台
2966508
SZF 1-0,6X3,5
-
ドライバ
1204517
