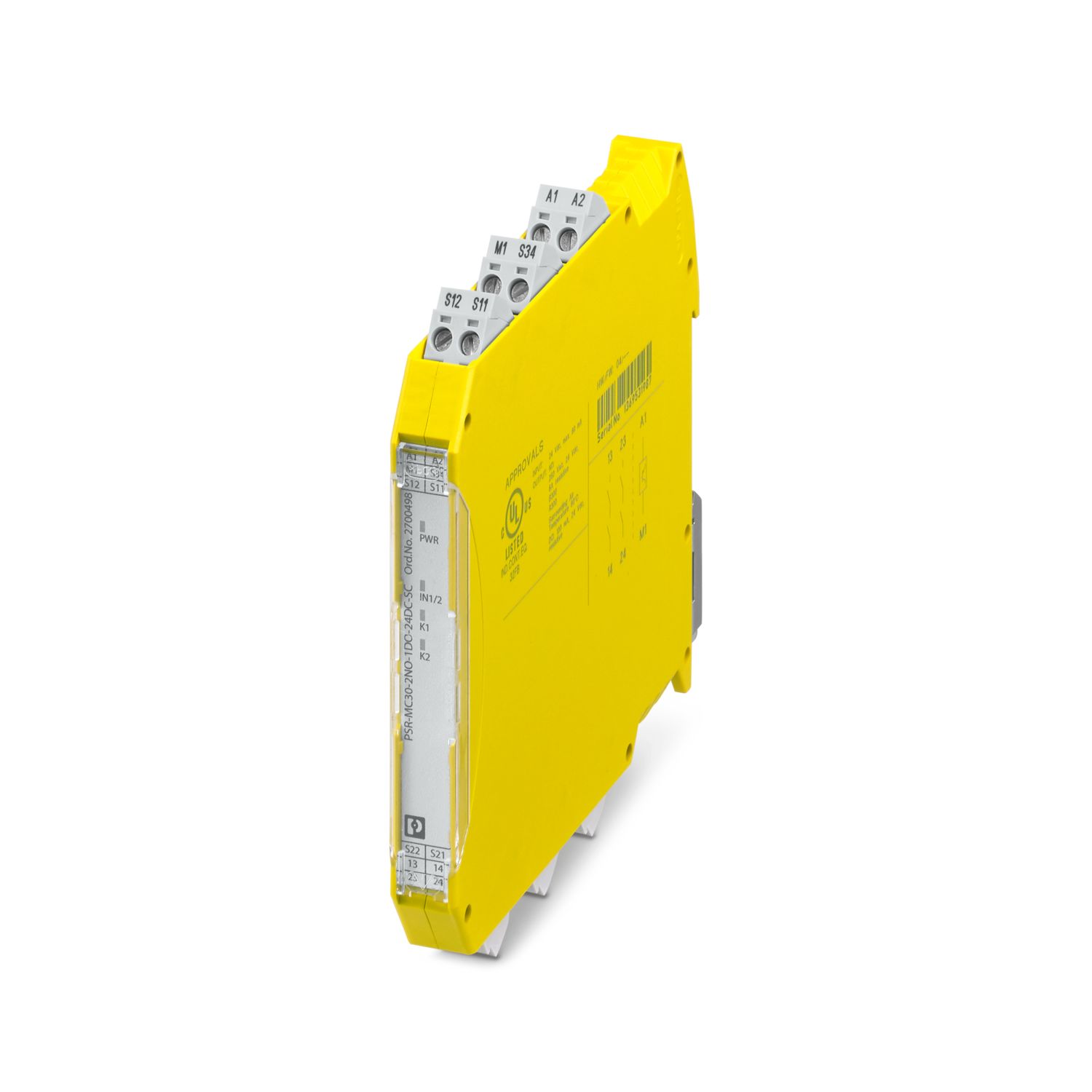

PSR-MC30-2NO-1DO-24DC-SP - セーフティリレー - 2700499

注記

アプリケーションノート
アプリケーションノート	産業用途専用

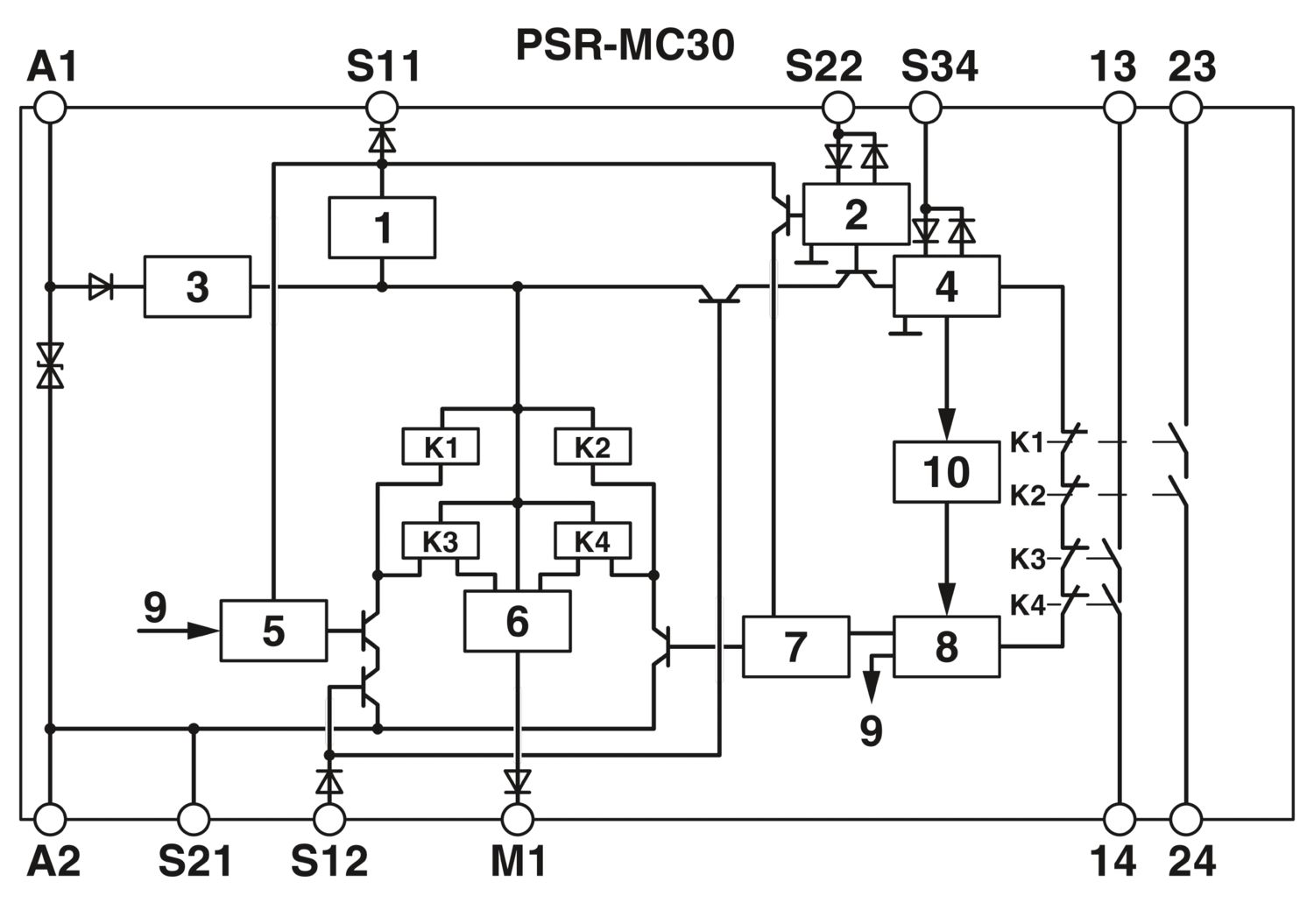

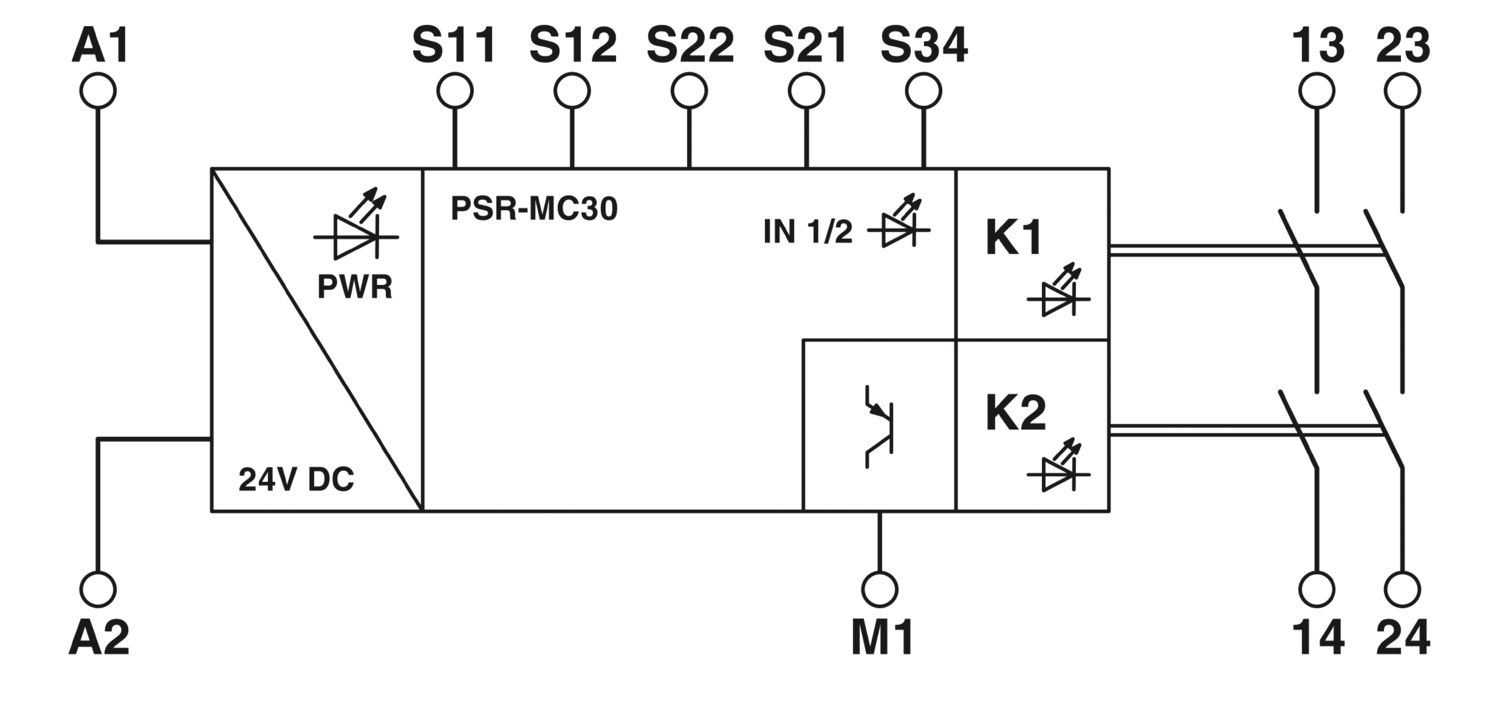

製品特性

製品ライン	セーフティリレー
製品シリーズ	PSRmini

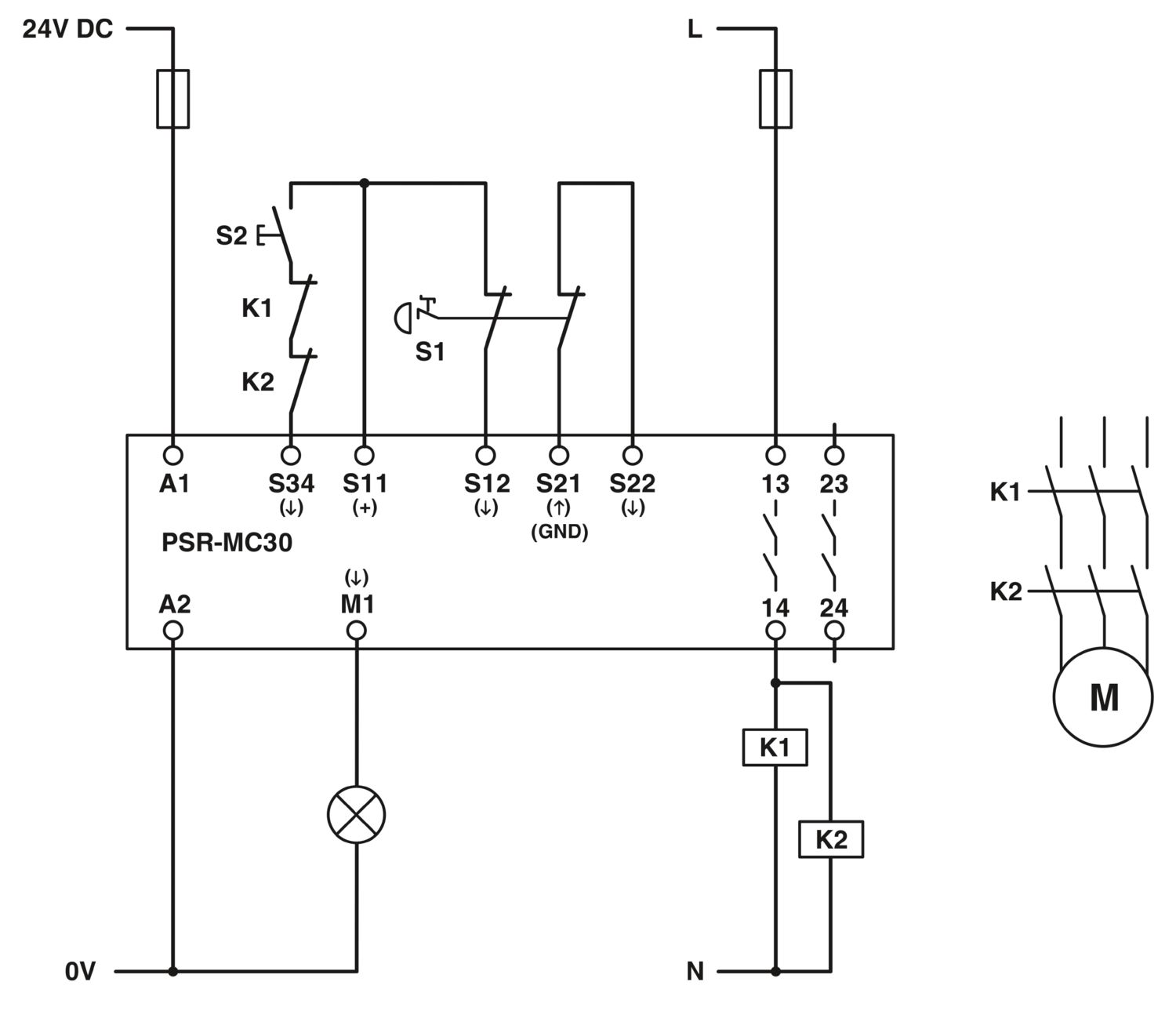

アプリケーション	非常停止
		安全ドア
		ソレノイドスイッチ
制御	2チャネル
機械的寿命	およそ10⁷サイクル
リレータイプ	強制ガイド付接点を接続した機械式リレー、IEC/EN 61810-3準拠
絶縁特性
サージ電圧カテゴリ	III
汚染度	2
時間
応答時間	< 175 ms (自動リセット)
応答時間		< 175 ms (手動リセット)
U_sでの標準起動時間	< 250 ms (A1で制御時)
通常復旧時間	< 20 ms (A1回路経由でオンデマンド)
通常復旧時間		< 20 ms (センサ回路経由でオンデマンド)
再起動時間	< 1 s (ブート時間、電源電圧スイッチオン後)
復帰時間	< 500 ms (セーフティ機能の要件に準拠)
Start pulse length	500 ms (自動リセット)

電気特性

規準状態での最大損失電力	5.5 W (U_S = 26.4 V、I_L² = 72 A²、P_{Total max} =1.9 W + 3.6 W)
定格動作モード	100 %動作時
定格絶縁電圧	250 V AC
定格耐電圧/絶縁	安全絶縁、入力回路と安全出力（13/14）および安全出力（23/24）を強化絶縁6 kV すべての電流パスとハウジングを基礎絶縁4 kV
電源
型式	A1/A2
定格制御回路電源U_S	20.4 V DC ... 26.4 V DC
定格制御回路電源U_S	24 V DC -15 % / +10 %
定格制御電流I_S	通常 65 mA (U_S)
電力消費、U_S時	通常 1.56 W
突入電流	通常 4 A (Δt = 200秒、U_s時)
フィルタ時間	1 ms (A1、U_sでの電圧ディップ時)
保護回路	極性反転に対するシリアル保護; サージ抑制ダイオード

入力データ

デジタル: センサ回路 (S11, S12, S21, S22)
入力内容	セーフティ関連センサ入力
入力数	4
入力電圧範囲「0」信号	< 5 V (S12)
入力電圧範囲「0」信号		入力S22はPLCの低抵抗出力を連続HIGH信号と解釈することができます。
入力電圧範囲「1」信号	20.4 V ... 26.4 V
入力電流範囲「0」信号	< 2 mA (S12)
入力電流範囲「0」信号		0 mA ... 2 mA (S22)
突入電流	< 20 mA (通常S12でU_S使用時)
		< 5 mA (通常S22/24 VでU_S使用時)
		> -15 mA (通常S22/0 VでU_S使用時)
フィルタ時間	最大 1.5 ms (S12、S22時；テストパルス幅)
		最小 7.5 ms (S12、S22時；テストパルスレート)
		テストパルスレート = テストパルス幅 x 5
同時	∞
最大許容全導体抵抗	150 Ω
保護回路	サージ抑制ダイオード
消費電流	< 5 mA (通常S12でU_S使用時)
		< 5 mA (通常S22/24 VでU_S使用時)
		> -5 mA (通常S22/0 VでU_S使用時)
デジタル: 起動回路 (S34)
入力内容	非セーフティ関連
入力内容		NPN/PNP
入力数	1
入力電圧範囲「1」信号	20.4 V DC ... 26.4 V DC
突入電流	最大 200 mA (通常U_S使用時)
最大許容全導体抵抗	150 Ω
保護回路	サージ抑制ダイオード
消費電流	< 10 mA (S34/24 V時)
消費電流		> -5 mA (S34/0 V時)

出力データ

リレー: 安全出力 (13/14, 23/24)
出力内容	セーフティ関連のa接点
出力数	2 (ディレーなし)
接点の種類	安全出力2点
接点材質	AgSnO₂
スイッチング電圧	最小 12 V AC/DC
スイッチング電圧		最大 250 V AC/DC (負荷曲線を参照)
スイッチング速度	最小 60 mW
突入電流	最小 3 mA
突入電流		最大 6 A
連続通電電流	6 A (ディレーティングに注意すること)
連続総電流	72 A² (ディレーティングに注意すること)
スイッチング周波数	0.1 Hz
機械的寿命	10x 10⁶回
出力ヒューズ	6 A gL/gG (安全出力)
出力ヒューズ		4 A gL/gG (低頻度要求アプリケーション向け)
信号: M1
出力内容	非セーフティ関連
出力数	1 (デジタル、 PNP)
電圧	22 V DC (U_s - 2 V)
電流	最大 100 mA
最大突入電流	500 mA (Δt = 1 ms、U_s時)
保護回路	サージ抑制ダイオード
短絡保護	いいえ

接続データ

接続技術
プラグ式	あり
電線接続
接続方法	プッシュイン式
接続電線サイズ、単線	0.2 mm² ... 1.5 mm²
撚線接続断面積	0.2 mm² ... 1.5 mm²
撚線接続断面積、フェルールあり、プラスチックスリーブあり	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線サイズAWG	24 ... 16
剥き線長さ	8 mm

信号伝達

状態表示	LED (緑)ｘ3
定格電圧表示	LED（緑）x 1

寸法

幅	12.5 mm
高さ	116.6 mm
奥行き	114.5 mm

材料仕様

色 (ハウジング)	黄 (RAL 1018)
ハウジングの材質	PA

特性

セーフティデータ
停止カテゴリ	0
セーフティデータ: EN ISO 13849
カテゴリ	4
パフォーマンスレベル（PL）	e (4 A DC13；5 A AC15；8760回/年)
セーフティデータ: IEC 61508 - 高頻度要求時
安全度水準（SIL）	3
セーフティデータ: IEC 61508 - 低頻度要求時
安全度水準（SIL）	3
セーフティデータ: EN IEC 62061
安全度水準（SIL）	3

環境条件と実際の条件

周囲条件
保護等級	IP20
取付け場所の最低保護	IP54
使用周囲温度	-40 °C ... 55 °C (ディレーティングに注意すること)
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
最大高度	≤ 2000 m (海抜)
最大許容湿度（保管時/移動時）	75 % (平均、まれに85%、結露なし)
最大許容相対湿度（動作時）	75 % (平均、まれに85%、結露なし)
衝撃	15g
振動（動作）	10 Hz～150 Hz、振幅0.15 mm、2g

承認

CE
表示記号	CE準拠

取付け

取付けタイプ	DINレール取付け
組立てに関する注意事項	減衰曲線を参照
取付け位置	縦または横

アイテム番号	2700499
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	DNA181
カタログのページ	ページ 221 (C-6-2019)
GTIN	4046356912877
1個あたりの重量（梱包を含む）	158.6 g
1個あたりの重量（梱包を含まない）	155 g
関税率	85371098
生産国	DE

ECLASS-13.0	27371819
ECLASS-12.0	27371819

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	d0b4359c-8e92-4f02-a340-117dc23e2214
