設定可能で個々に拡張可能なセーフティシステムPSRmodularは、ご使用の機械またはシステムを監視するための柔軟なセーフティソリューションです。 安全拡張モジュールは、システムに追加の安全出力および信号出力を提供します。

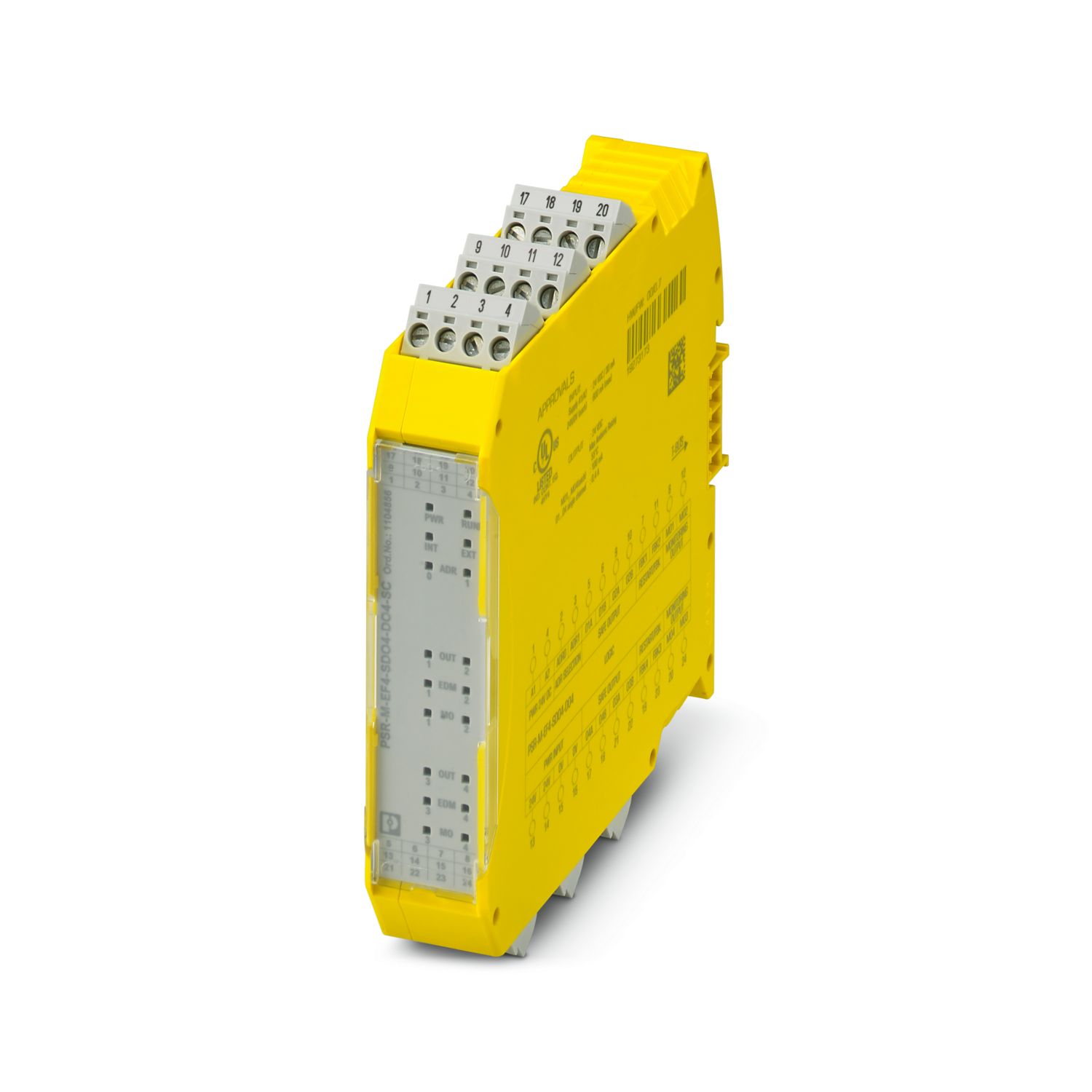

PSR-M-EF4-SDO4-DO4-SC
-
拡張モジュール
1104856
安全拡張モジュール、安全出力4点(0.4 A)、リセット入力4点、信号出力4点、TBUSインターフェース、最大SIL 3、Cat. 4/PL e、プラグインねじ端子台、TBUSコネクタを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| アプリケーションノート | 産業用途専用 |
| アプリケーションノート | As things stand now, we are preparing the product so that, as of December 11, 2027, it will comply with the requirements of the EU Cyber Resilience Act (CRA) based on the information currently available regarding the CRA. |
| 製品の種類 | セーフティ装置 |
| アプリケーション | 安全停止 |
| 制御 | 1および2チャネル |
| 特殊な性質 | The product is being prepared for compliance with the Cyber Resilience Act (CRA) |
| 絶縁特性 | |
| 保護クラス | III |
| 絶縁特性 | |
| サージ電圧カテゴリ | II |
| 汚染度 | 2 |
| 時間 | |
| 応答時間 | ユーザーマニュアル参照 |
| 再起動時間 | 最小 5 s (ブート時間) |
| 最大 10 s (ブート時間) | |
| 規準状態での最大損失電力 | 6.67 W (最大許容負荷) |
| 定格動作モード | 100 %動作時 |
| インターフェース | DINレールTBUS、マスターモジュールに接続、標準で提供 |
| 定格耐電圧/絶縁 | 24 V電源とハウジングへのI/O間の基礎絶縁4 kV |
| 電源 | |
| 型式 | A1/A2 |
| 定格制御回路電源US | 19.2 V DC ... 28.8 V DC |
| 定格制御回路電源US | 24 V DC -20 % / +20 % (外部ヒューズ、通常6 A) |
| 定格制御電流IS | 通常 30 mA (非アクティブの出力) |
| 通常 55 mA (出力アクティブ、負荷なし) | |
| 電力消費、US時 | 通常 0.72 W (非アクティブの出力) |
| 突入電流 | < 10 A (Δt = 1 ms、Us時) |
| フィルタ時間 | 通常 5 ms (A1、Usでの電圧ディップ時) |
| 保護回路 | 極性反転に対するシリアル保護 |
| 電源 | |
| 型式 | 24V/0V |
| 定格制御回路電源US | 24 V DC -20 % / +20 % (外部保護あり、通常5 A) |
| 定格制御電流IS | 電源A1/A2を参照 |
| 突入電流 | 10 A (Δt = 1 ms、Us時) |
| フィルタ時間 | 通常 1 ms (電圧降下時) |
| 保護回路 | 極性反転に対するシリアル保護 |
| デジタル: 入力をリセットする (FBK1, FBK2, FBK3, FBK4) | |
| 入力内容 | IEC 61131-2クラス3 |
| 入力数 | 4 |
| 入力電圧範囲「0」信号 | 0 V DC ... 5 V DC |
| 入力電圧範囲「1」信号 | 11 V DC ... 28.8 V DC |
| 入力電流範囲「0」信号 | < 1 mA |
| フィルタ時間 | 250 ms ±2 ms (テストパルスレート > 500 ms) |
| 導体の長さ | 最大 100 m (入力あたり) |
| 最大許容全導体抵抗 | 1.2 kΩ (USでの入力およびリセット回路) |
| 消費電流 | 通常 10 mA (通常US使用時) |
| 最大 13 mA (制御電圧28.8 V DC時) | |

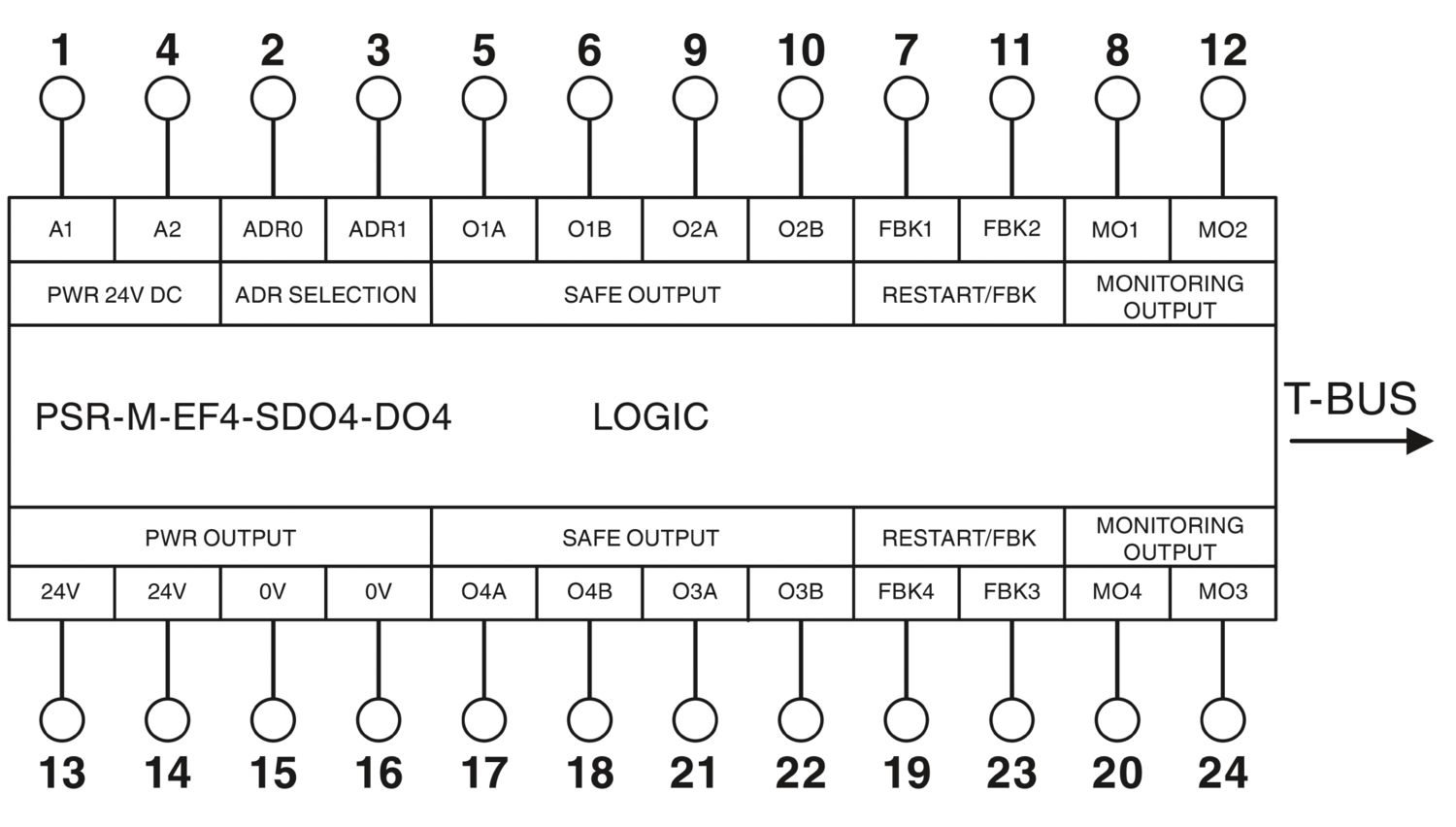

| デジタル: O1A、 O1B、 O2A、 O2B、 O3A、 O3B、 O4A、 O4B | |
| 出力内容 | セーフティ関連デジタル出力 |
| PNP、OSSD | |
| IEC 61131-2タイプ0.5(連続通電電流に注意) | |
| 出力数 | 8 (4 x 2チャネル出力として使用可能) |
| 短絡保護 | あり(1.1 Aで自主規制) |
| 漏れ電流 | 最大 500 µA |
| 導体の長さ | 最大 100 m (出力ごと) |
| 抵抗性負荷 | 最小 50 Ω (連続通電電流に注意) |
| 最大容量性負荷 | 最大 680 nF |
| 最大誘導負荷 | 最大 1.4 mH |
| 連続通電電流 | 400 mA (チャネルごと) |
| 3.2 A (全安全デジタル出力の総電流) | |
| 突入電流 | 最大 750 mA (Δt 1 s) |
| 定格出力電圧 | 24 V DC (A1経由で給電) |
| 定格出力電圧範囲 | 18 V DC ... 27.6 V DC (US - 1.2 V) |
| スイッチング周波数 | 最大 1/(4 x tCycle) [Hz] |
| スイッチオフ時の出力電圧 | < 0.1 V |
| テストパルス | < 80 µs (低テストパルスのテストパルス幅) |
| 低テストパルスのテストパルス速度> 2 x TCycle | |
| < 20 µs (テストパルス幅、高いテストパルス) | |
| ≥ 1.5 s (テストパルスレート、高いテストパルス) | |
| 放電回路 | あり、内部 |
| 信号: MO1、MO2、MO3、MO4 | |
| 出力内容 | PNP, IEC 61131-2 Typ 0,1 |
| 非セーフティ関連 | |
| 基準接地A2/0V | |
| 出力数 | 4 |
| スイッチオフ時の出力電圧 | 最大 0.1 V |
| 出力電圧範囲 | 18.2 V DC ... 27.8 V DC (US - 1 V) |
| 電圧 | 24 V DC (A1経由) |
| 最大突入電流 | 1.1 A (UsでΔt = 3秒のとき) |
| 連続通電電流 | 100 mA (チャネルごと) |
| 400 mA (全デジタル信号出力の総電流) | |
| 漏れ電流 | 最大 100 µA |
| 抵抗性負荷 | 最小 180 Ω (連続通電電流に注意) |
| スイッチング周波数 | 最大 1/(4 x tCycle) [Hz] |
| 短絡保護 | あり(1.1 Aで自主規制) |
| 放電回路 | なし |
| 導体の長さ | 最大 100 m (出力ごと) |
| 接続技術 | |
| プラグ式 | あり |
| 電線接続 | |
| 接続方法 | ネジ接続 |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズAWG | 24 ... 12 |
| 剥き線長さ | 7 mm |
| ネジ山 | M3 |
| 締付けトルク | 0.5 Nm ... 0.6 Nm |
| 状態表示 | LED(緑)×1、LED(橙)×2 |
| LED x 8(黄) | |
| LED(緑、赤)x 4 | |
| 定格電圧表示 | LED(緑)x 1 |
| エラー表示 | LED(赤)×2 |
| 幅 | 22.61 mm |
| 高さ | 112.58 mm |
| 奥行き | 113.6 mm |
| 色 (ハウジング) | 黄 (RAL 1018) |
| ハウジングの材質 | 非強化ポリアミドPA |
| セーフティデータ | |
| 停止カテゴリ (EN 60204-1) | 0 |
| セーフティデータ: EN ISO 13849 | |
| パフォーマンスレベル(PL) | e (2チャネル配線) |
| d (1チャネル配線) | |
| セーフティデータ: IEC 61508―2チャネル配線に対して高頻度要求時 | |
| 安全度水準(SIL) | 3 |
| セーフティデータ: IEC 61508―1チャネル配線に対して高頻度要求時 | |
| 安全度水準(SIL) | 2 |
| セーフティデータ: EN IEC 62061 | |
| 安全度水準(SIL) | 3 (2チャネル配線) |
| 2 (1チャネル配線) | |
| 周囲条件 | |
| 保護等級 | IP20 |
| 取付け場所の最低保護 | IP54 |
| 使用周囲温度 | -10 °C ... 55 °C (ディレーティングに注意すること) |
| 周囲温度(保管時/運搬時) | -20 °C ... 85 °C |
| 最大高度 | ≤ 2000 m (海抜) |
| 最大許容湿度(保管時/移動時) | 95 % (結露なし) |
| 最大許容相対湿度(動作時) | 95 % (結露なし) |
| 衝撃 | Δt=16 msの場合10g(連続衝撃、各方向から1000回の衝撃) |
| 振動(動作) | 10 Hz ... 150 Hz, 2g |
| CE | |
| 表示記号 | CE準拠 |
| 取付けタイプ | DINレール取付け |
| 組立てに関する注意事項 | ディレーティングに注意すること |
| 取付け位置 | 縦または横 |
| アイテム番号 | 1104856 |
| 梱包単位 | 1 pc |
| 最低注文数 | 1 pc |
| セールスキー | ****** |
| プロダクトキー | DNA362 |
| GTIN | 4055626971056 |
| 1個あたりの重量(梱包を含む) | 192.2 g |
| 1個あたりの重量(梱包を含まない) | 159 g |
| 関税率 | 85371098 |
| 生産国 | IT |
ECLASS
| ECLASS-13.0 | 27371819 |
| ECLASS-15.0 | 27371819 |
| ECLASS-15.0 ASSET | 27250101 |
ETIM
| ETIM 10.0 | EC001449 |
UNSPSC
| UNSPSC 21.0 | 39122200 |
| EU RoHS | |
| 既知の範囲で免責が生じます | はい (免除なし) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
制限値以上の有害物質がない
|
| EU REACH SVHC | |
| REACH 認可対象候補物質に関する注 (CAS-NO) | 0.1 wt% を超える物質なし |
| EF3.1 気候変動 | |
| CO2e kg | 28.699 kg CO2e |
特長
個別要件に高度に適用するコスト効率の良いセーフティソリューション
ハードウェアとソフトウェアを簡単に設定できるため、すばやく起動
包括的で分かりやすい診断により、機械のダウンタイムを最小化
幅わずか22.6 mmの薄型ハウジング
ISO 13849-1に準拠でCat. 4/PL eまで、EN IEC 62061に準拠のSIL 3、IEC 61508に準拠のSIL 3
EN 81-20に準拠のリフト(昇降機)のアプリケーションに最適
