プリント基板端末、 定格電流: 24 A、 定格電圧（III/2）: 400 V、 定格接続サイズ: 2.5 mm2、 電位の数: 2、 列の数: 1、 列ごとの極数: 2、 製品ラインアップ: LPTA 2,5/、 ピッチ: 5 mm、 接続方式: レバー操作型Push-in接続式、 取付け方法: ウェーブはんだ付け、 電線/プリント基板の接続方向: 30 °、 色: 緑、 ピン配列: 直線的なピン配置、 はんだピン [P]: 3.5 mm、 梱包の種類: 段ボール梱包
| 製品ライン | プリント基板端末 |
| 製品シリーズ | LPTA 2,5/ |
| 製品ライン | COMBICON Terminals M |
| 極数 | 2 |
| ピッチ | 5 mm |
| 接続数 | 2 |
| 行の数 | 1 |
| 電位の数 | 2 |
| ピン配列 | 直線的なピン配置 |
| 特性 | |
| 標準規格 IN | 24 A |
| 定格電圧UN | 400 V |
| 定格電圧（III/3） | 320 V |
| 定格サージ電圧（III/3） | 4 kV |
| 定格電圧（III/2） | 400 V |
| 定格サージ電圧（III/2） | 4 kV |
| 定格電圧 (II/2) | 630 V |
| 定格サージ電圧（II/2） | 4 kV |
| 接続技術 | |
| 定格電線断面積 | 2.5 mm² |
| 電線接続 | |
| 接続方法 | レバー操作型Push-in接続式 |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² (オープン接続ポイントとの電線接続) |
| 0.5 mm² ... 4 mm² (Push-in式接続) | |
| 撚線接続断面積 | 0.2 mm² ... 4 mm² |
| 接続電線断面積AWG | 24 ... 12 |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² (オープン接続ポイントとの電線接続) |
| 1.5 mm² ... 2.5 mm² (Push-in式接続) | |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 0.25 mm² ... 2.5 mm² (オープン接続ポイントとの電線接続) |
| 0.5 mm² ... 2.5 mm² (Push-in式接続) | |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 1.5 mm² |
| 剥き線長さ | 10 mm ... 12 mm |
| 取付けタイプ | ウェーブはんだ付け |
| ピン配列 | 直線的なピン配置 |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | すずめっき |
| 金属表面接続ポイント（仕上） | すず (10 - 16 µm Sn) |
| 金属表面処理 はんだ付け部（仕上） | すず (10 - 16 µm Sn) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 緑 (6021) |
| 絶縁材質 | PA |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| EN 60695-2-12準拠で白熱ワイヤー可燃性指標 GWFI | 850 |
| EN 60695-2-13準拠で白熱ワイヤー点火温度 GWIT | 775 |
| EN 60695-10-2準拠のボールプレッシャー試験の温度 | 125 °C |
| 材質データ－操作部 | |
| 色 (作動部品) | オレンジ (2003) |
| 絶縁材質 | PA GF |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| 外形寸法 |
|
| ピッチ | 5 mm |
| 幅 [w] | 11.5 mm |
| 高さ [h] | 23.78 mm |
| 長さ[l] | 21.35 mm |
| 基板上高さ | 20.28 mm |
| はんだピン長さ[P] | 3.5 mm |
| ピン寸法 | 0.84 x 0.7 mm |
| プリント基板設計 | |
| 穴径 | 1.3 mm |
| 電線の損傷とゆるみ試験 | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 引張試験 | |
| 仕様 | IEC 60999-1:1999-11 |
| 接続電線サイズ/電線の種類/引張強度設定値/実数値 | 0.2 mm² / 単線 / > 10 N |
| 0.2 mm² / フレキシブル / > 10 N | |
| 4 mm² / 単線 / > 60 N | |
| 4 mm² / フレキシブル / > 60 N | |
| 0.5 mm² / 単線 / > 20 N | |
| 温度上昇試験 | |
| 仕様 | IEC 60947-7-4:2019-01 |
| 要求温度上昇試験 | 周囲温度とプリント基板用端子台の温度上昇の合計は、上限温度を超えてはなりません。 |
| 短時間耐電流 | |
| 仕様 | IEC 60947-7-4:2019-01 |
| 絶縁抵抗 | |
| 仕様 | IEC 60512-3-1:2002-02 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60947-7-4:2019-01 |
| 絶縁材質グループ | I |
| 定格絶縁電圧 (III/3) | 320 V |
| 定格サージ電圧 (III/3) | 4 kV |
| 最小空間距離 - 不平等電界（III/3） | 3 mm |
| 最小沿面距離（III/3） | 4 mm |
| 定格絶縁電圧 (III/2) | 400 V |
| 定格サージ電圧 (III/2) | 4 kV |
| 最小空間距離 - 不平等電界（III/2） | 3 mm |
| 最小沿面距離（III/2） | 3 mm |
| 定格絶縁電圧 (II/2) | 630 V |
| 定格サージ電圧 (II/2) | 4 kV |
| 最小空間距離 - 不平等電界（II/2） | 3 mm |
| 最小沿面距離（II/2） | 3.2 mm |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速 | 50 m/s² (60.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| グローワイヤー試験 | |
| 仕様 | IEC 60695-2-10:2013-04 |
| 温度 | 850 °C |
| 露出時間 | 5 s |
| 経年劣化 | |
| 仕様 | IEC 60947-7-4:2019-01 |
| 周囲条件 | |

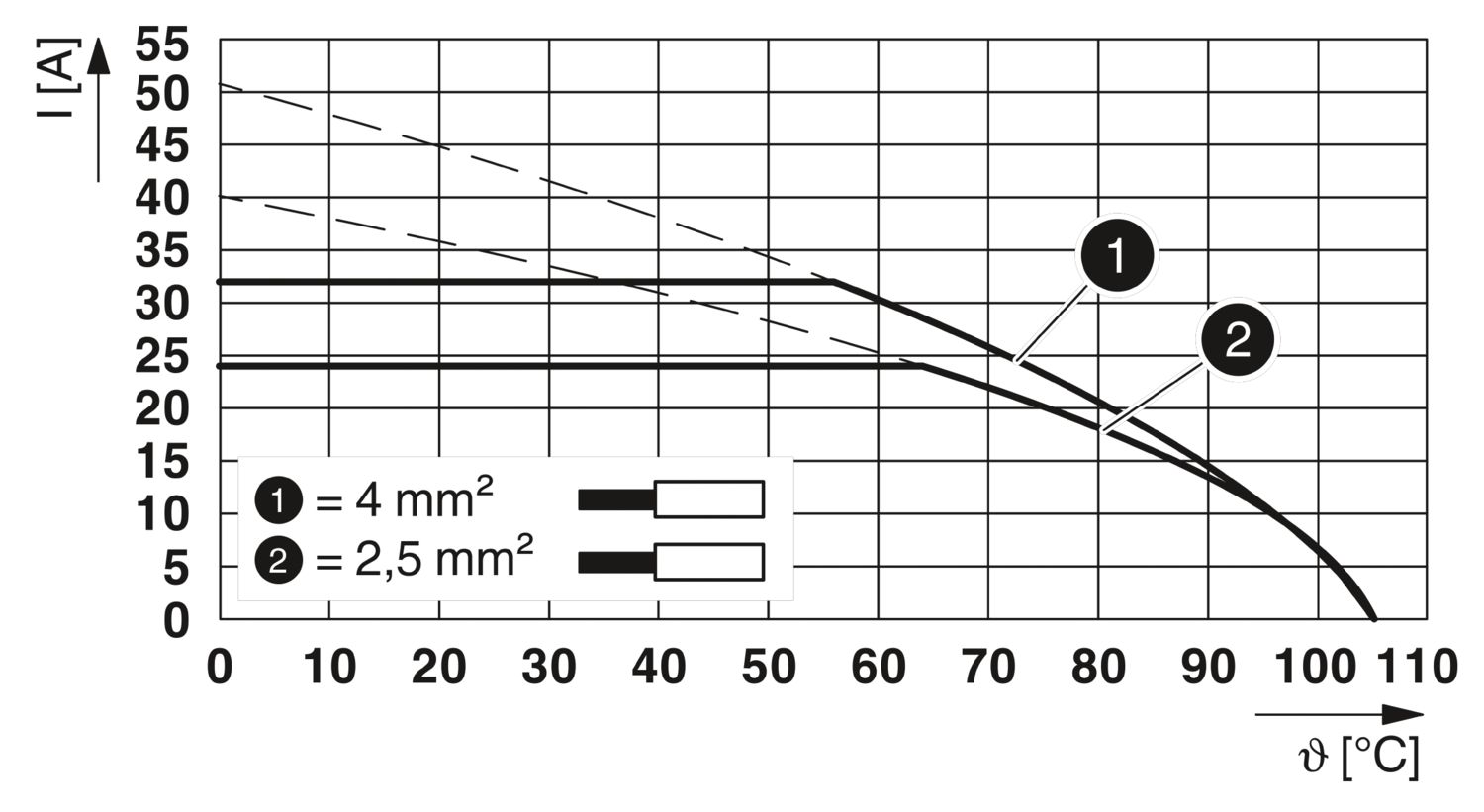

| 周囲温度（作動時） | -40 °C ... 105 °C (電流容量/ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 梱包の種類 | 段ボール梱包 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ F | ||||
| 320 V | 20 A | 24 - 12 | ||
| 使用グループ G | ||||
| 300 V | 10 A | 24 - 12 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 300 V | 20 A | 24 - 12 | ||
| 使用グループ D | ||||
| 300 V | 10 A | 24 - 12 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 標準 | 400 V | 24 A | 0.2 - 2.5 | |
| 代替1 | 400 V | 32 A | 0.2 - 4 |
