この端子台はInlineステーション内で使用するために設計されています。 標準I/O機器をバスシステムのシリアルインターフェースで動かすために端子台を使用します。
IB IL RS 485/422
-
インライン機能端子台
2836793

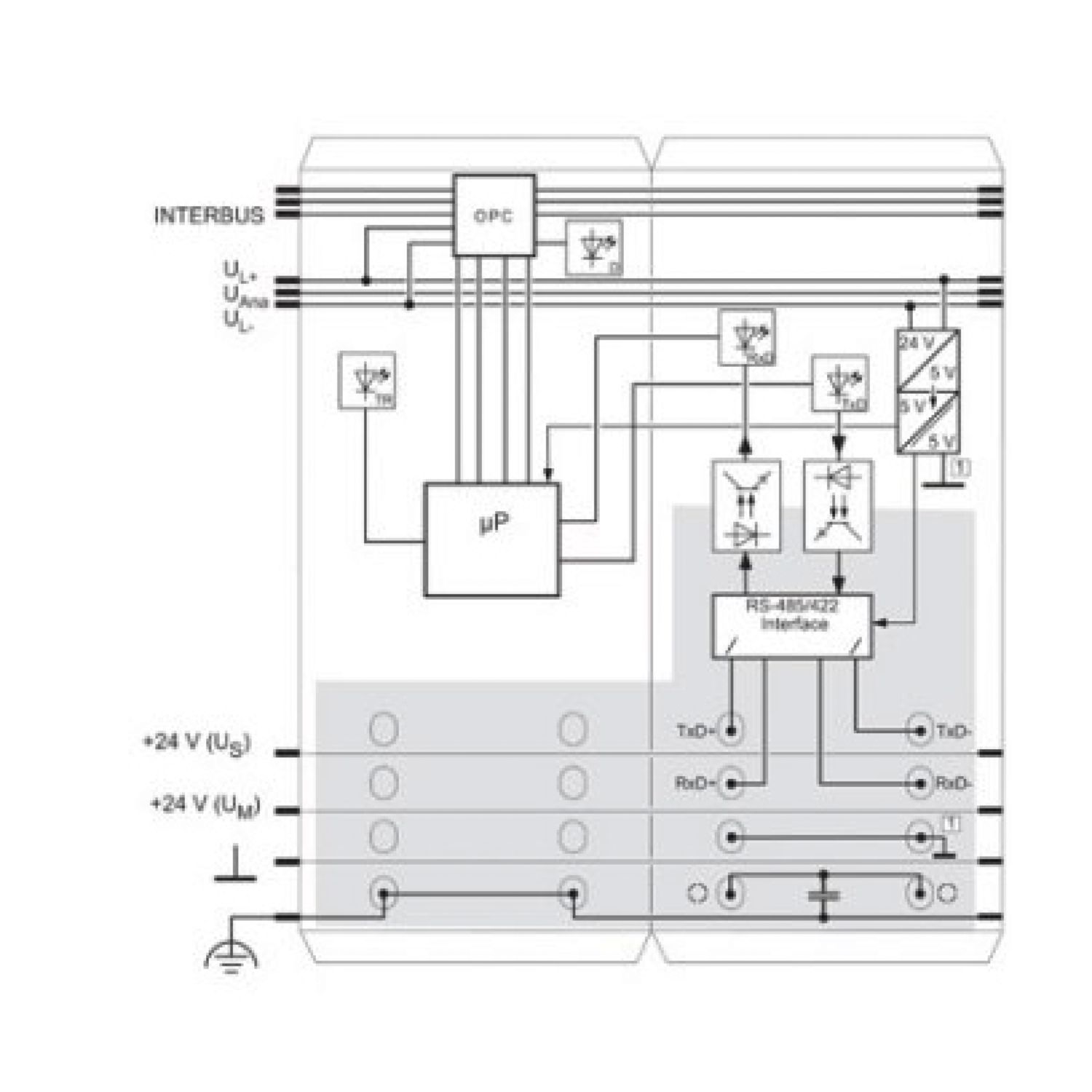

製品の詳細
| タイプ | モジュラー |
| コネクタの数 | 2 |
| 絶縁特性 | |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| モジュール | |
| IDコード（dec.） | 220 |
| IDコード（進法） | DC |
| 長さコード（16進） | 01 |
| 長さコード（10進） | 01 |
| プロセスデータチャネル | 16 ビット |
| 入力アドレスエリア | 2 バイト |
| 出力アドレスエリア | 2 バイト |
| 抵抗長さ | 48 ビット |
| 必須パラメータデータ | 27 バイト |
| テストセクション | 5 V電源、入力側リモートバス/7.5 V電源（バスロジック） 500 V AC 50 Hz 1 最小 |
| 5 V電源、出力側リモートバス/7.5 V電源（バスロジック） 500 V AC 50 Hz 1 最小 | |
| RS-485/422インターフェース//7.5 V電源（バスロジック） 500 V AC 50 Hz 1 最小 | |
| RS-485/422インターフェース//24 V電源（I/O） 500 V AC 50 Hz 1 最小 | |
| RS-485/422インターフェース//機能保護接地 500 V AC 50 Hz 1 最小 | |
| 7.5 V電源（バスロジック）/24 V電源（I/O） 500 V AC 50 Hz 1 最小 | |
| 7.5 V電源（バスロジック）/機能保護接地 500 V AC 50 Hz 1 最小 | |
| 24 V電源（I/O）/機能保護接地 500 V AC 50 Hz 1 最小 | |
| 電源 | |
| I/O電圧 | 24 V DC (電圧ジャンパ経由) |
| 周辺電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 残存リプル | ± 1.2 V |
| 通常電流消費 | 170 mA |
| 電位: 通信パワー(UL) | |
| 電源 | 7.5 V DC (電圧ジャンパ経由) |
| 消費電流 | 最大 260 mA (シリアルインターフェースのすべての接続が短絡しています。) |
| 通常 170 mA | |
| インラインコネクタ | |
| 接続方法 | スプリングケージ接続方式 |
| 単線接続サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 28 ... 16 |
| インラインローカルバス | |
| 接続方法 | Inlineデータジャンパ |
| 通信速度 | 500 kBit/s |
| RS-485半二重またはRS-422全二重のいずれか | |
| 接続方法 | スプリングケージ接続方式 |
| 通信速度 | 110 Bit/s ... 38400 Bit/s (設定可能) |
| 伝送手段 | 銅 |
| データビット | 7または8 |
| ストップビット | 1または2 |
| 入力バッファ | 4 kByte |
| 出力バッファ | 1 kByte |
| 外形寸法 |
|
| 幅 | 24.4 mm |
| 高さ | 119.8 mm |
| 奥行き | 71.5 mm |
| 色 | 緑 |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -25 °C ... 55 °C |
| 周囲温度（保管時/運搬時） | -25 °C ... 85 °C |
| 許容湿度（動作時） | 75 % ... 85 % (-25～ +55℃、湿度上昇への対策が必要（> 85%）) |
| 許容湿度（保管時/移動時） | 75 % ... 85 % (ハウジングが一時的にわずかに結露することがあります。たとえば、車両から密閉した室内に端子台を持ち込んだ場合などです。) |
| 取付けタイプ | DINレール取付け |
特長
診断および状態表示
4 KBの受信バッファと1 KBの送信バッファ
データビット、ストップビット、パリティの値を設定可能
38400 bpsまでの伝送速度を設定可能
RS-485またはRS-422バージョンとしてのシリアル入力/出力チャネルx 1
各種プロトコルをサポート
