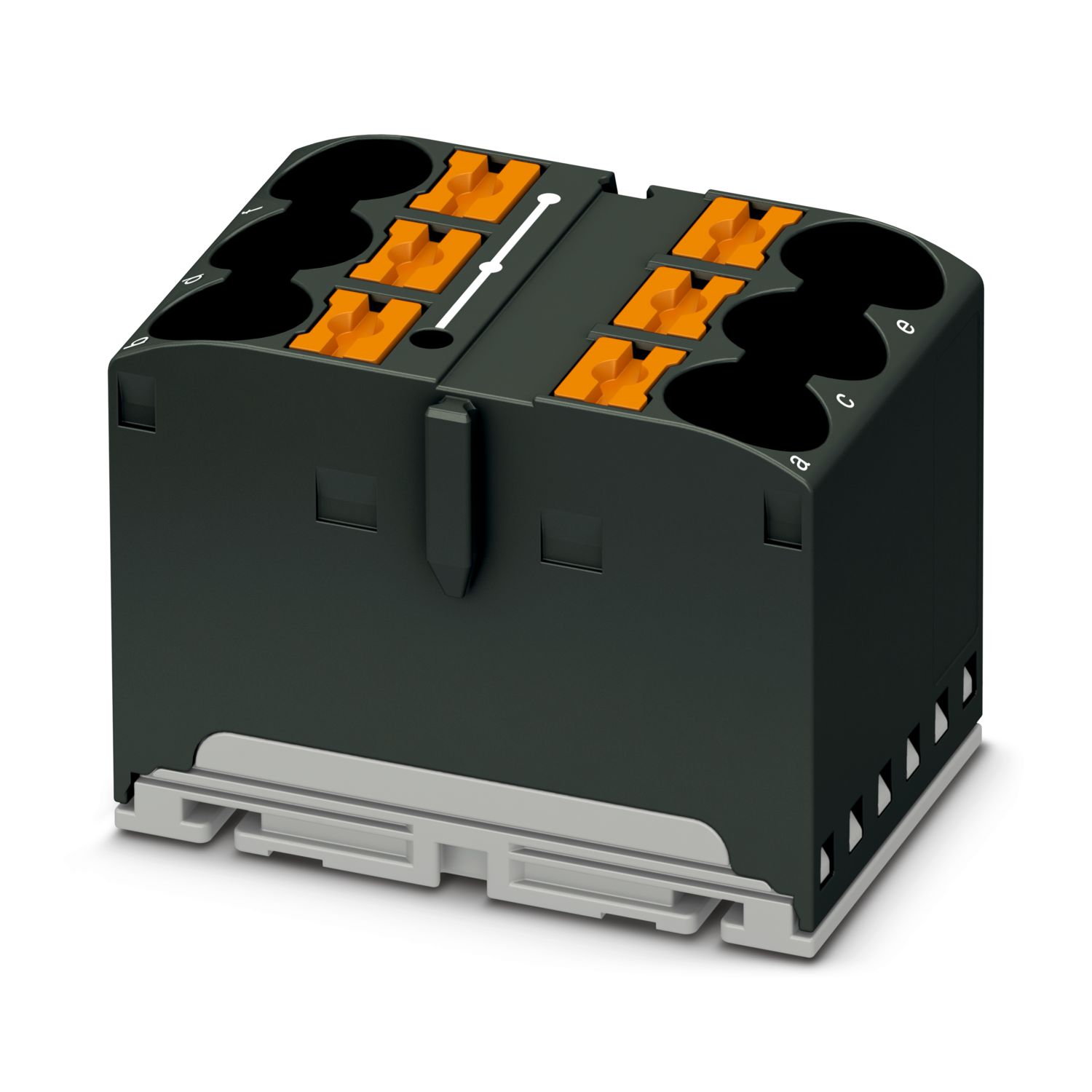

PTFIX 6X10/S-G BK - 分岐ブロック

1082499

分岐ブロック、内部でジャンパ、定格電圧: 450 V、定格電流: 57 A、接続数: 6、接続方式: プッシュイン式、定格断面積: 10 mm²、断面積: 0.5 mm² - 16 mm²、取付けタイプ: シール式、色: 黒

製品の詳細

動作時の注記	ブロックは、導体シャフトを介して互いにブリッジが可能です、対応するプラグインブリッジについては、アクセサリをご参照ください
概要
注意	接続数が6個または7個のバージョンでは、ブロックごとに1つのDINレールアダプターを中央に配置し、1ブロックおきにフランジ部品を配置すれば十分です。
	アプリケーションケースと機械的負荷に応じて、取付けアクセサリの他の配置も選択することができます。
	DINレールアダプタPTFIX-NS35を使用する際に、配列されたブロックが半分以上突き出さないようにしてください。

製品ライン	分岐端子台
接続数	6
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	1.82 W

段あたり接続数	6
定格接続サイズ	10 mm²
剥き線長さ	12 mm ... 14 mm
内部シリンダゲージ	A5
準拠規格	IEC 60998-2-2
接続電線サイズ、単線	0.5 mm² ... 16 mm²
断面積AWG	20 ... 6 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.5 mm² ... 16 mm²
接続電線サイズ、撚線[AWG]	20 ... 6 (IECに準拠して変換済み)
定格電流	57 A
最大負荷電流	76 A (16 mm²の導体断面積、単線)
最大総電流	90 A (接続された全電線の負荷電流が最大合計電流値を超えないこと。)
定格電圧	450 V
定格電線断面積	10 mm²
直接接続可能な電線断面積
接続電線サイズ、単線	1 mm² ... 16 mm²
撚線の接続電線サイズ	1 mm² ... 10 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	1 mm² ... 10 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	1 mm² ... 6 mm²

幅	37 mm
高さ	24.5 mm
奥行き	25.1 mm

色	黒 (RAL 9005)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

機械的仕様
開放サイドパネル	なし

キャリアのアタッチメント
DINレール/固定支柱	NS 35/NS 15
試験結果	試験合格
注意	接続数が6個または7個のバージョンでは、ブロックごとに1つのDINレールアダプターを中央に配置し、1ブロックおきにフランジ部品を配置すれば十分です。
	DINレールアダプタPTFIX-NS35を使用する際に、配列されたブロックが半分以上突き出さないようにしてください。

ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2018-05
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-35 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60998-2-2

取付けタイプ	シール式

販売用データ

アイテム番号	1082499
梱包単位	10 pc
最低注文数	10 pc
セールスキー	******
プロダクトキー	BEA113
GTIN	4055626815732
1個あたりの重量（梱包を含む）	28.18 g
1個あたりの重量（梱包を含まない）	25.104 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	600 V	60 A	20 - 6
使用グループ C
	600 V	60 A	20 - 6
使用グループ D
	600 V	5 A	20 - 6

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	450 V	57 A		- 10

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	450 V	57 A		0.5 - 10

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	600 V	60 A	20 - 6
使用グループ C
	600 V	60 A	20 - 6
使用グループ D
	600 V	5 A	20 - 6

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	24 A

Environmental product compliance

互換性のある製品

アクセサリ

特長

すぐに取付け可能でブリッジ不要の分岐ブロックにより最大80％の時間を節減

工具を使用しないプッシュイン式の直接接続テクノロジで、電線接続の時間を短縮

11色の異なるバリエーションで明確な配線

DINレール取付けや直接取付けまたはシール式取付けで柔軟に使用可能

横置き取付けで、DINレール上で最大50％の省スペースを実現

ECLASS-13.0	27250118
ECLASS-15.0	27250118

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
