CT-ES-40I-4010-75-150-5A-C05
-
変流器
1076162
ウィンドウタイプ変流器、一次側入力電流は150 A AC、二次側出力電流は5 A AC、精度クラスは0.5、定格電力2.5 VA
製品の詳細
| 貿易上の制限 | |
| CE注記 | EUおよび欧州経済領域外への輸出専用品。 |
| 製品ライン | Current transformer |
| 定格絶縁電圧 | 0.66 kV (位相/N電線) |
| 概要 | |
| 精度クラス | 0.5 |
| コンバータの種類 | Current transformers for rail profiles and circular conductors |
| 変流器 | |
| 定格電力 | 2.5 VA |
| 定格周波数：標準コンバータ | 50 Hz ... 60 Hz |
| 一次側定格電流Ipn | 0 A ... 150 A AC |
| 二次側定格電流Isn | 5 A AC |
| 精度クラス | 0.5 |
| コンバータの種類 | Current transformers for rail profiles and circular conductors |
| 信号 | |
| 二次側定格電流Isn | 5 A AC |
| 精度クラス | 0.5 |

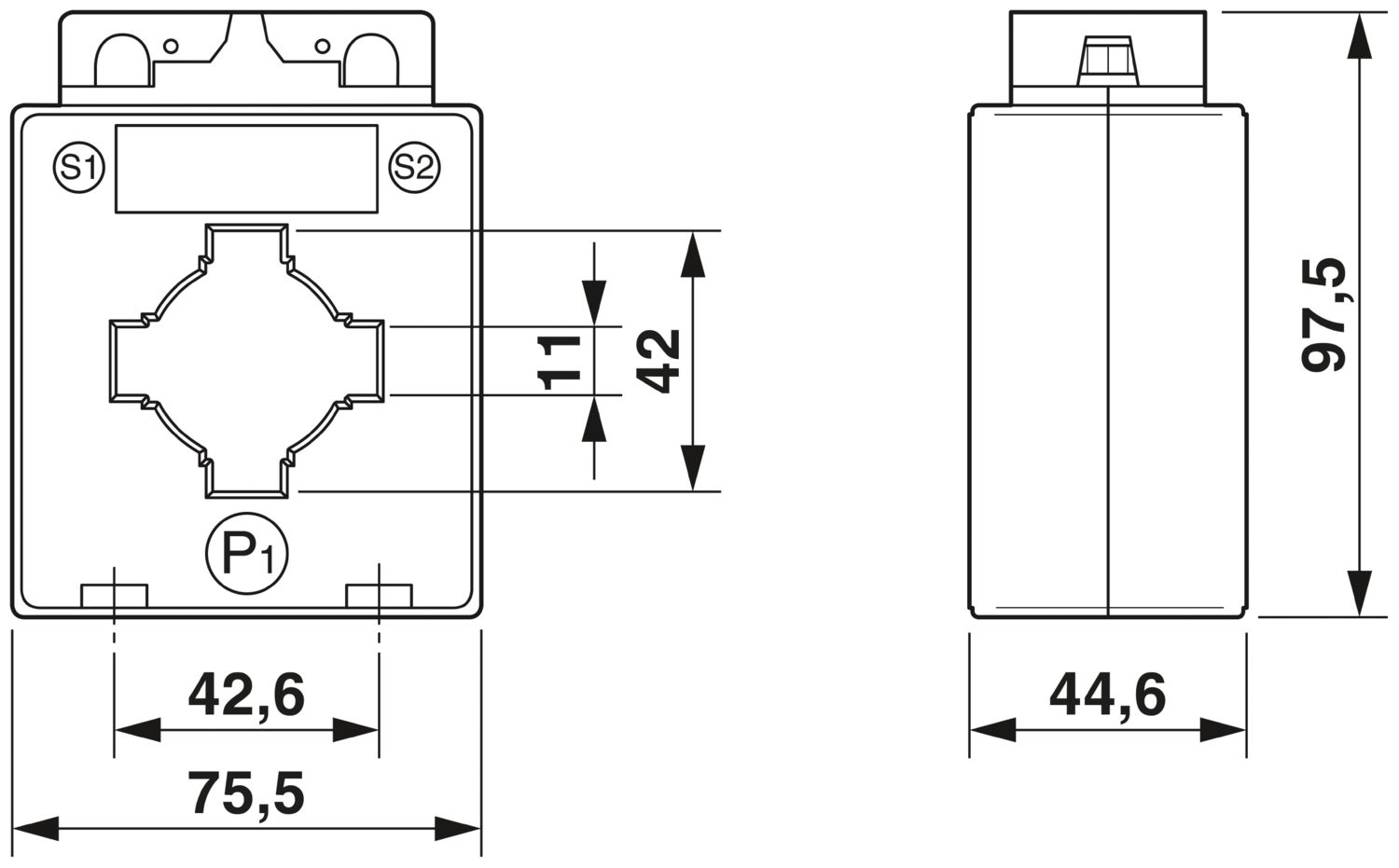

| 製品寸法 | |
| 幅 | 44.6 mm |
| 高さ | 97.5 mm |
| 奥行き | 75.5 mm |
| 丸型導線 | |
| 直径 | 30 mm |
| 外形寸法 |
|
| 幅 | 44.6 mm |
| 高さ | 97.5 mm |
| 奥行き | 75.5 mm |
| 一次側丸ケーブル（径） | 30 mm |
| 色 | トラフィックグレーB (RAL 7043) |
| ハウジングの材質 | PC |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 40 °C |
| 周囲温度（保管時/運搬時） | -25 °C ... 45 °C |
| 高度 | ≤ 1000 m (1000 mを超える場合は、対応する補正係数に基づいて補正する必要があります。) |
| 許容湿度（動作時） | 深刻な汚染、強度の振動、または雨や雪の直接侵入の被害を被ることなくスイッチギアキャビネットに使用 |
| 標準/規則 | GB 20840 |
