CABLE-D37F/FLK50/8,0M/ETHA - ケーブル - 1222447

製品の詳細

技術データ

製品特性

製品ライン	システムケーブル

環境条件と実際の条件

周囲条件
保護等級	IP00
保護等級 (設置場所)	≥ IP54 (設置場所)
使用周囲温度 (固定時)	-40 °C ... 70 °C (固定時)
使用周囲温度 (可動設置時)	-10 °C ... 70 °C (可動設置時)
周囲温度（保管時/運搬時）	-40 °C ... 80 °C
高度	≤ 2000 m

電気特性

定各電圧 (AC)	≤ 30 V AC
定各電圧 (DC)	≤ 60 V DC
定格動作モード	100 %動作時
電流 (パスあたり、50°C)	≤ 1 A (非コイル状、ディレーティングを参照)
電流 (パスあたり、70°C)	≤ 0.6 A (非コイル状、ディレーティングを参照)
サポート対象のコントローラ SIEMENS ET 200SP HA
適切な端子台	6DL1193-6TP00-0BH1
	6DL1193-6TP00-0DH1
	6DL1193-6TP00-0BM1
	6DL1193-6TP00-0DM1
適切なI/Oモジュール	6DL1131-6BL00-0PH1 (Terminal Block H1/M1)
	6DL1132-6BL00-0PH1 (Terminal Block H1/M1)

ケーブル／ライン

導体の長さ	8 m
50X0.14 [PVC]
UL AWLスタイル	2464/1061
極数	50
シールド用	なし
ケーブルタイプ	50X0.14 [PVC]
電線タイプ	丸ケーブルセット
導体構造、信号線	7x 0.16 mm
AWG信号ライン	26
電線断面積	50x 0.14 mm²
ワイヤ径、絶縁部を含む	1 mm ±0.03 mm
ケーブル外径	10.30 mm ±0.4 mm
外部シース素材	セミリジッドPVC
外部シース、色	グレー
導体材質	スズメッキ銅ばら線
ケーブル抵抗	≤ 145 Ω/km (20 °C)
絶縁抵抗	≥ 20 MΩ*km (20 °C)
最小曲げ半径、固定	86 mm
最小曲げ半径、可動	161 mm
動的負荷容量（曲げ）	最大曲げ回数: 5000 (15x外径以上の半径で)
ハロゲンフリー	なし
難燃性	IEC 60332-1-2（生のケーブル）
		VDE 0842、Part 332-1-2（生のケーブル）
		IEC 60332-3-22（生のケーブル）
		UL VW-1
		CSA FT-1
耐油性	防末（生のケーブル）
ケーブルタイプ	モジュール1台用のケーブル
カラーコーディング
黒	IDC/FLK50 (1) = D-SUB37 (17)
茶	IDC/FLK50 (2) = D-SUB37 (17)
赤	IDC/FLK50 (3) = D-SUB37 (1)
オレンジ	IDC/FLK50 (4) = D-SUB37 (2)
黄	IDC/FLK50 (5) = D-SUB37 (3)
緑	IDC/FLK50 (6) = D-SUB37 (4)
青	IDC/FLK50 (7) = D-SUB37 (5)
紫	IDC/FLK50 (8) = D-SUB37 (6)
グレー	IDC/FLK50 (9) = D-SUB37 (7)
白	IDC/FLK50 (10) = D-SUB37 (8)
白-黒	IDC/FLK50 (11) = D-SUB37 (36)
白-茶	IDC/FLK50 (12) = D-SUB37 (36)
白-赤	IDC/FLK50 (13) = D-SUB37 (17)
白-オレンジ	IDC/FLK50 (14) = D-SUB37 (17)
白-黄	IDC/FLK50 (15) = D-SUB37 (9)
白-緑	IDC/FLK50 (16) = D-SUB37 (10)
白-青	IDC/FLK50 (17) = D-SUB37 (11)
白-紫	IDC/FLK50 (18) = D-SUB37 (12)
白-グレー	IDC/FLK50 (19) = D-SUB37 (13)
茶-黒	IDC/FLK50 (20) = D-SUB37 (14)
茶-赤	IDC/FLK50 (21) = D-SUB37 (15)
茶-オレンジ	IDC/FLK50 (22) = D-SUB37 (16)
茶-黄	IDC/FLK50 (23) = D-SUB37 (36)
茶-緑	IDC/FLK50 (24) = D-SUB37 (36)
茶-青	IDC/FLK50 (25) = D-SUB37 (18)
茶-紫	IDC/FLK50 (26) = D-SUB37 (18)
茶-グレー	IDC/FLK50 (27) = D-SUB37 (20)
茶-白	IDC/FLK50 (28) = D-SUB37 (21)
緑-黒	IDC/FLK50 (29) = D-SUB37 (22)
緑-茶	IDC/FLK50 (30) = D-SUB37 (23)
緑-赤	IDC/FLK50 (31) = D-SUB37 (24)
緑-オレンジ	IDC/FLK50 (32) = D-SUB37 (25)
緑-青	IDC/FLK50 (33) = D-SUB37 (26)
緑-紫	IDC/FLK50 (34) = D-SUB37 (27)
緑-グレー	IDC/FLK50 (35) = D-SUB37 (37)
緑-白	IDC/FLK50 (36) = D-SUB37 (37)
黄-黒	IDC/FLK50 (37) = D-SUB37 (18)
黄-茶	IDC/FLK50 (38) = D-SUB37 (18)
黄-赤	IDC/FLK50 (39) = D-SUB37 (28)
黄-オレンジ	IDC/FLK50 (40) = D-SUB37 (29)
黄-青	IDC/FLK50 (41) = D-SUB37 (30)
黄-紫	IDC/FLK50 (42) = D-SUB37 (31)
黄-グレー	IDC/FLK50 (43) = D-SUB37 (32)
黄-白	IDC/FLK50 (44) = D-SUB37 (33)
グレー-黒	IDC/FLK50 (45) = D-SUB37 (34)
グレー-茶	IDC/FLK50 (46) = D-SUB37 (35)
グレー-赤	IDC/FLK50 (47) = D-SUB37 (37)
グレー-オレンジ	IDC/FLK50 (48) = D-SUB37 (37)

接続データ

接続1
準拠規格	IEC 60807-2
	DIN 41652
接続方法	D-SUBソケットコネクタ
ネジ山	UNC 4-40
	M2,5
接続数	1
極数	37
締付けトルク	0.2 Nm
挿抜回数	> 200
ピッチ	2.77 mm
接続2
準拠規格	IEC 60603-13（準拠）
接続方法	IDC/FLKソケットコネクタ
接続数	1
極数	50
挿抜回数	> 50
ピッチ	2.54 mm

注記

動作時の注記	正しく使用するためには、設置指令の仕様（「ダウンロード」を参照）を遵守する必要があります。アプリケーション用、またはサードパーティ製品と共に使用。各サードパーティメーカーの仕様および安全に関する注意事項と警告指示事項も満たす必要があります。

販売用データ

アイテム番号	1222447
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	DK226S
GTIN	4063151311162
1個あたりの重量（梱包を含む）	1,390 g
1個あたりの重量（梱包を含まない）	1,390 g
関税率	85444290
生産国	DE

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	125 V	1 A

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	125 V	1 A

Environmental product compliance

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	3536f32d-25eb-4426-8d31-c3a61d696063

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

CABLE-D37F/FLK50/8,0M/ETHA - ケーブル

1222447

製品の詳細

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

互換性のある製品

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

CABLE-D37F/FLK50/8,0M/ETHA - ケーブル 1222447

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

FLKM-PA-D37/ETHA - フロントアダプタ 1076338

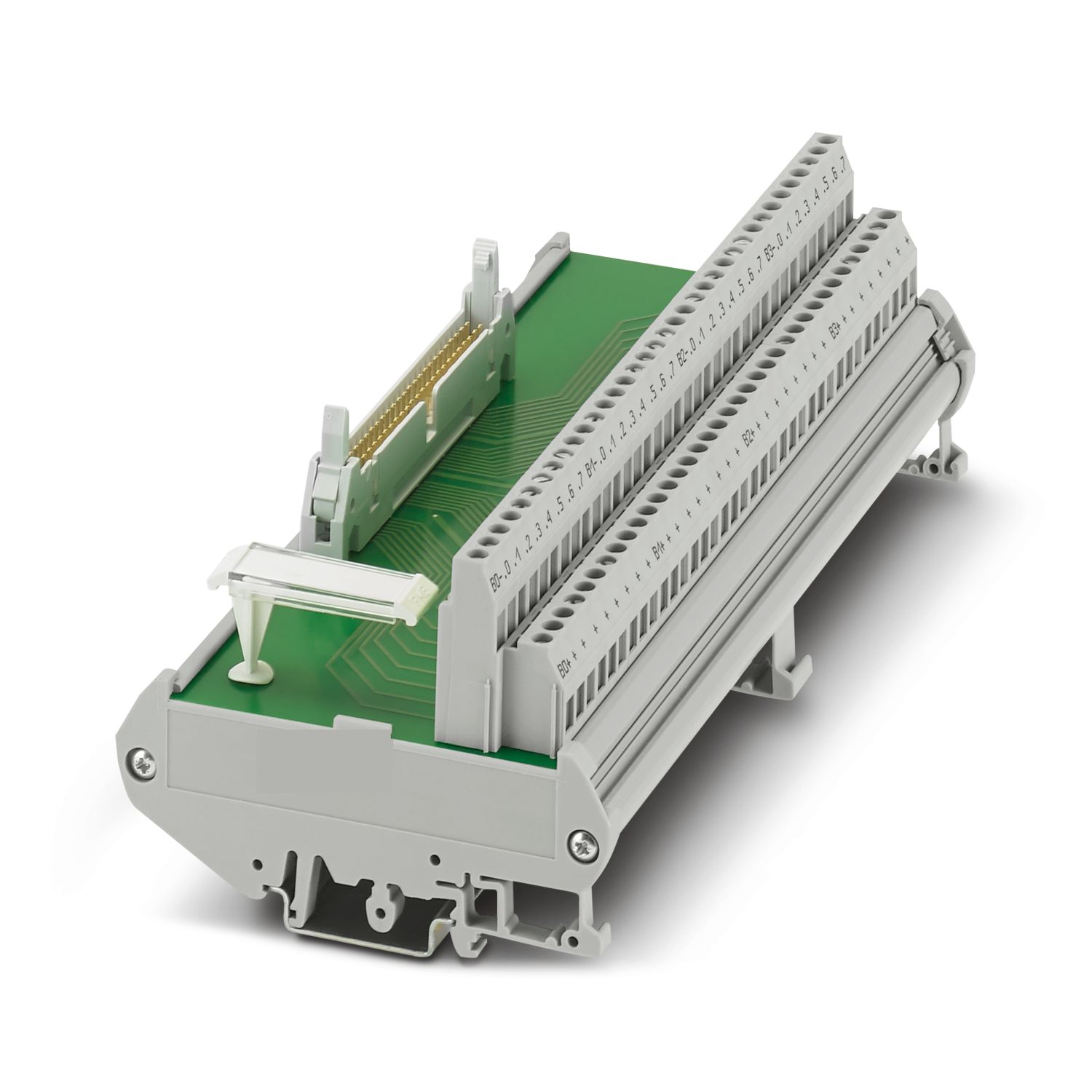

VIP-2/PT/FLK50/PLC - パッシブモジュール 2903803

VIP-2/SC/FLK50/PLC - パッシブモジュール 2315227

FLKM 50/32P/PLC - パッシブモジュール 2291121

FLKM 50/32M/PLC - パッシブモジュール 2289719

FLKMS 50/32IM/PLC - パッシブモジュール 2284523

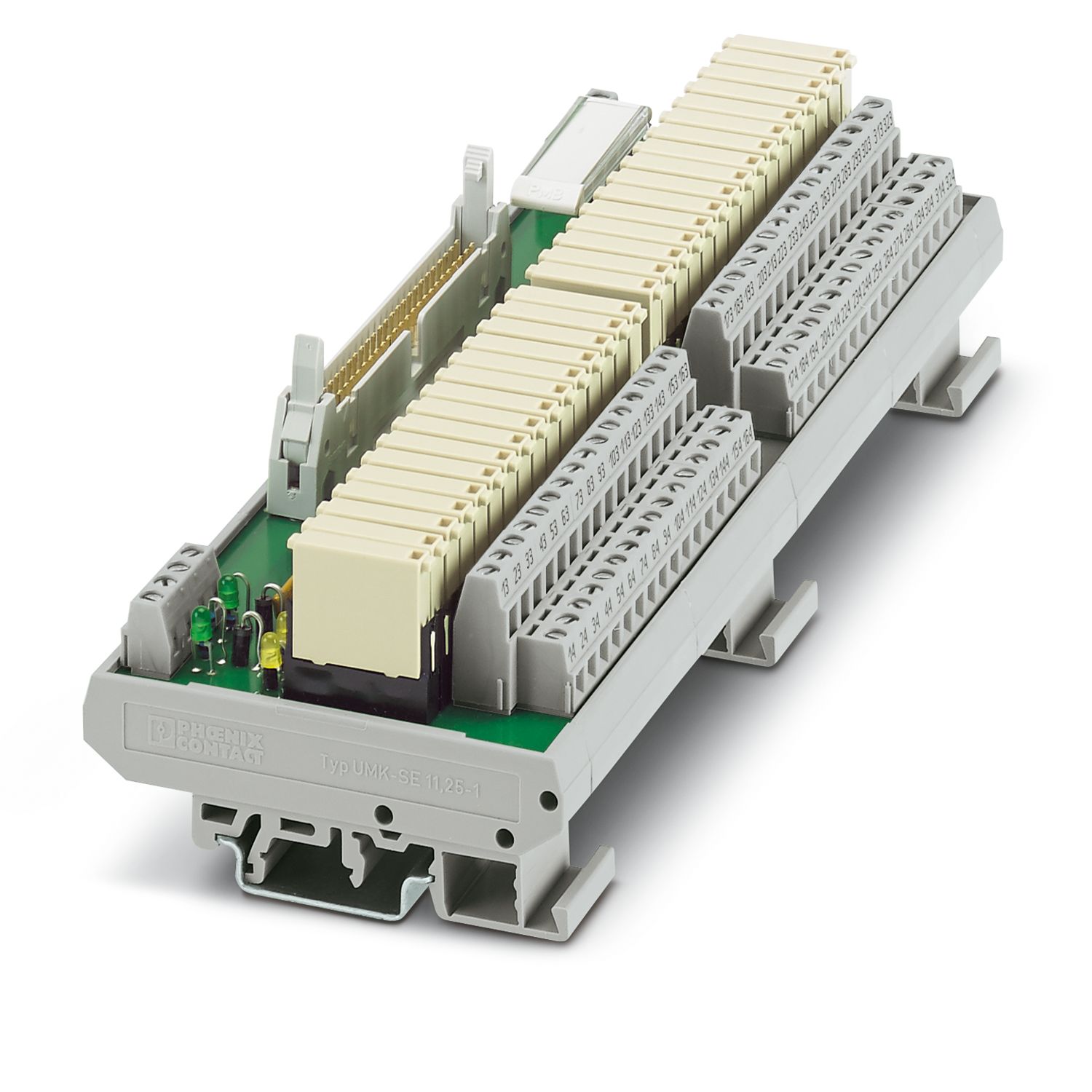

UMK-32 RM/MR-G24/1/PLC - アクティブモジュール 2979472
