VL3 UPC 1320
-
ボックス型PC
1433147

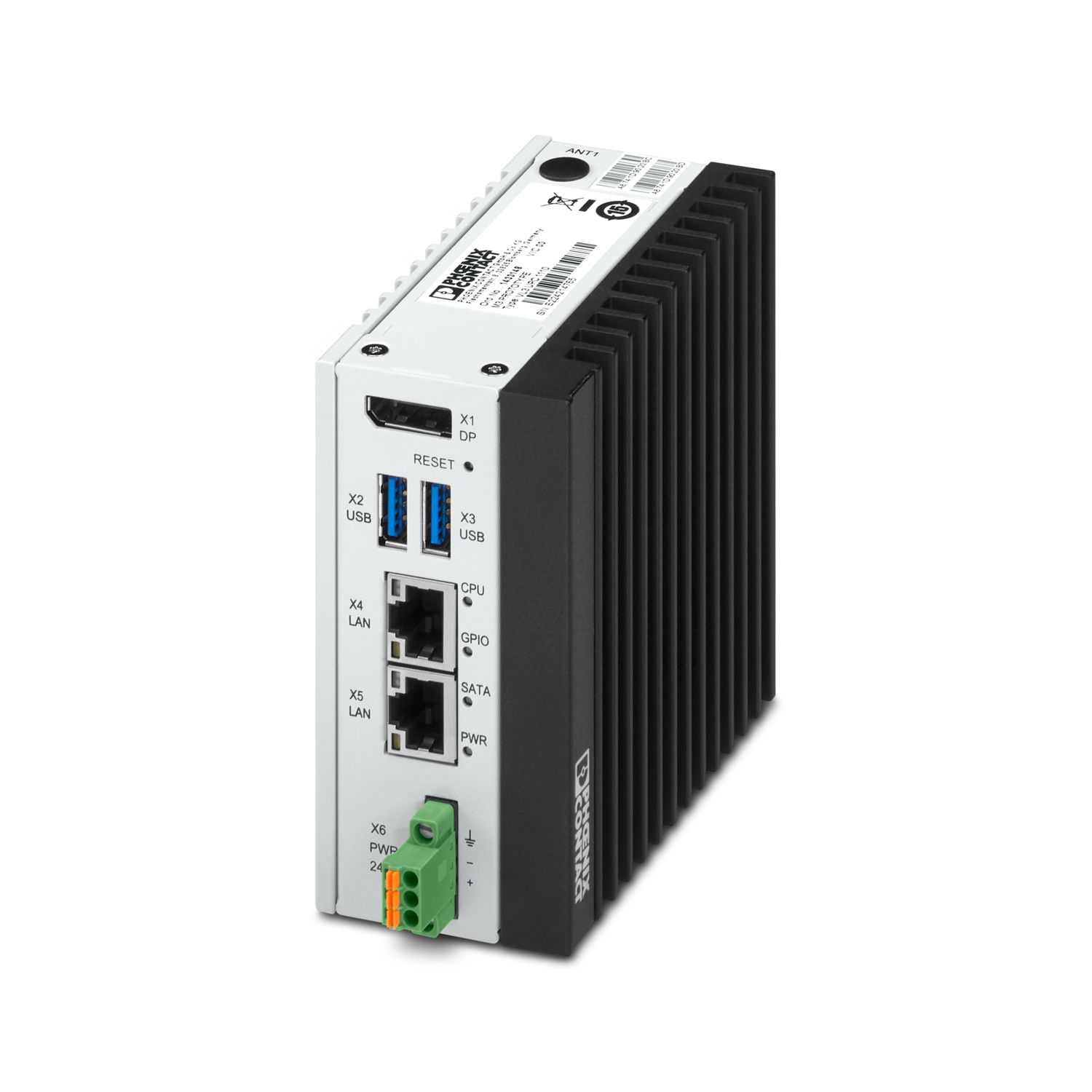

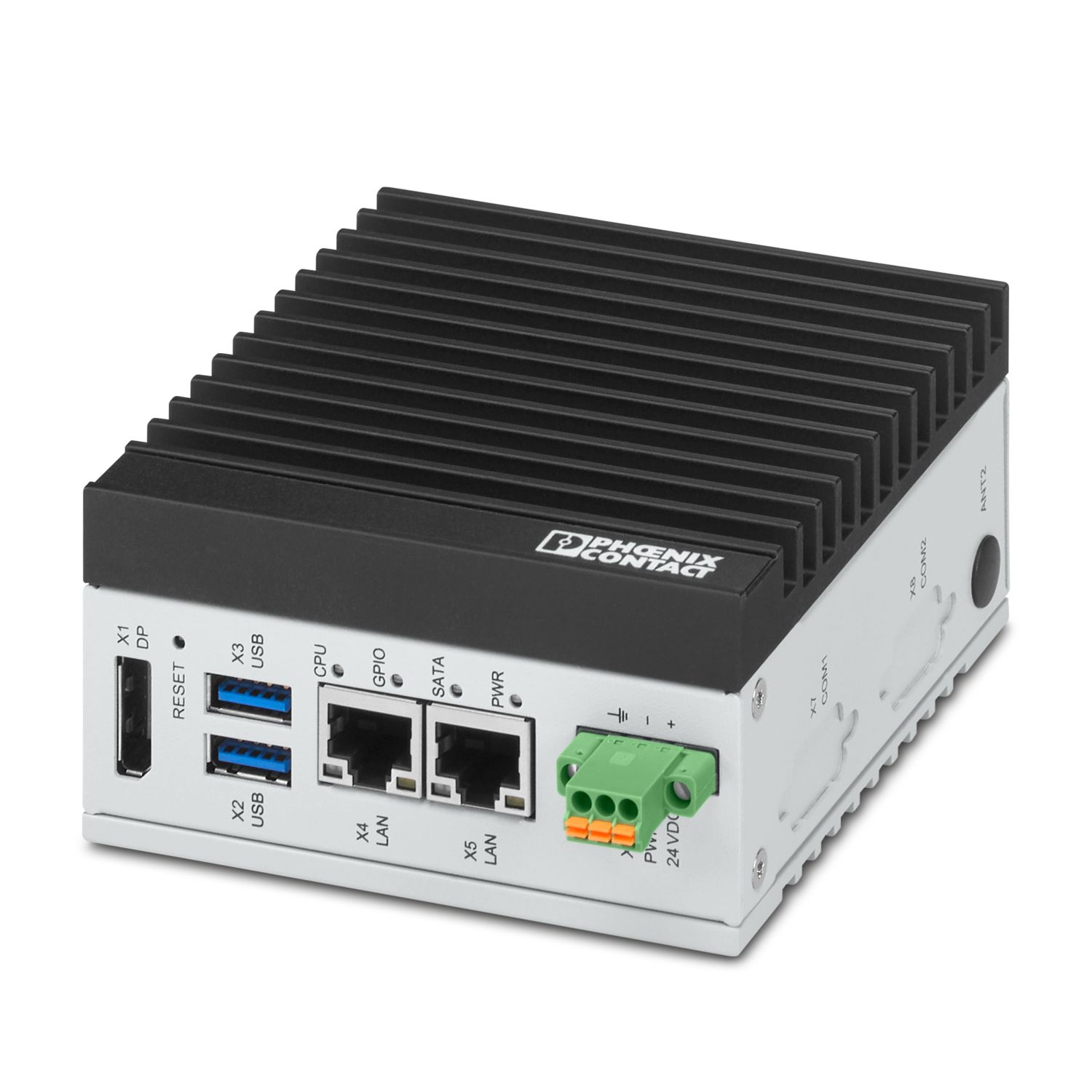

コンパクトなIP30、ファンレス産業用ボックス型PC(BPC)、効率的で長期間利用可能なIntel Atom® x6211Eプロセッサ、8 GB LPDDR4 RAMと60 GB NVMe SSDオンボードストレージを搭載。
無料でダウンロードができます。
ダウンロード
製品の詳細
アプリケーションノート | |
アプリケーションノート | 産業用途専用 |
製品ライン | ボックス型PC |
コンピュータデータ | |
プロセッサ | Intel® Atom® x6211E、 芯数: 2 x 1.3 GHz |
Trusted Platform Module | dTPM 2.0、 Infineon® SLB9670 (暗号テクノロジ(中国語以外)) |
OS | OSなし |
メモリ | 8 GB LPDDR4 |
データストレージ | 60 GB、3D TLC(オンボード) |
冷却 | パッシブ |
RAIDシステム | RAIDシステムなし |
ディスプレイ | |
MTBF | 60°Cで58,969時間 |
プロセッサ | Intel® Atom® x6211E、 芯数: 2 x 1.3 GHz |
バッテリの寿命 | 5年(通常時) |
電源 | |
電源 | 24 V DC 20 % |
最大消費電流 | 2.08 A (24 V DC) |
通常電流消費 | 0.58 A (24 V DC) |
リアルタイムクロック | |
リアルタイムクロック | あり(背面にバッテリ) |
電源 | |
接続方法 | Push-inスプリング接続方式 |
単線接続サイズ | 0.2 mm² ... 1.5 mm² |
接続電線サイズ/撚線 | 0.2 mm² ... 1.5 mm² |
接続電線サイズ AWG | 24 ... 16 |
剥き線長さ | 10 mm |
インターフェース | USB 3.1 Gen.1 - タイプA x 2 |
監視出力 | 1x DP++ 1.4 |
ネットワーク | 2x Ethernet(10/100/1000 Mbps)、RJ45 |
LANチップセット | Intel® i225-IT |
外形寸法 | |
幅 / 高さ / 奥行き | 100 mm / 50 mm / 100 mm (ハウジングの寸法) |
ハウジングの材質 | アルミニウム製/スチール製DC01 |
周囲条件 | |
保護等級 | IP30 |
使用周囲温度 | -20 °C ... 60 °C (高度0~2000 m、空気流0.5 m/s時) |
-20 °C ... 54 °C (高度2001~3000 m、空気流0.5 m/s時) | |
周囲温度(保管時/運搬時) | -40 °C ... 70 °C |
高度 | 3000 m (海抜) |
許容湿度(動作時) | 10 % ... 95 % (結露なし) |
許容湿度(保管時/移動時) | 10 % ... 95 % (結露なし) |
衝撃 | 15g、11 ms、 IEC 60068-2-27に準拠 |
振動(動作) | EN 60068-2-6準拠で1g |
適合/認証 | |
適合 | CE準拠 |
UL、米国 / カナダ | UL 61010-1, UL 61010-2-201 |
Class I, Div. 2, Groups A, B, C, D T4 |
取付けタイプ | DINレール取付け |
アイテム番号 | 1433147 |
梱包単位 | 1 pc |
最低注文数 | 1 pc |
注記 | 受注生産(返品不可) |
セールスキー | ****** |
プロダクトキー | DRBAAA |
GTIN | 4063151805937 |
1個あたりの重量(梱包を含む) | 1,060 g |
1個あたりの重量(梱包を含まない) | 700 g |
関税率 | 84715000 |
生産国 | TW |
ECLASS
ECLASS-13.0 | 19200102 |
ETIM
ETIM 9.0 | EC001413 |
EU RoHS | |
既知の範囲で免責が生じます | はい |
EU RoHS 物質要件を満たしています | 7(a) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-15
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
|
EU REACH SVHC | |
REACH 認可対象候補物質に関する注 (CAS-NO) | Lead (CAS-NO: 7439-92-1) |
