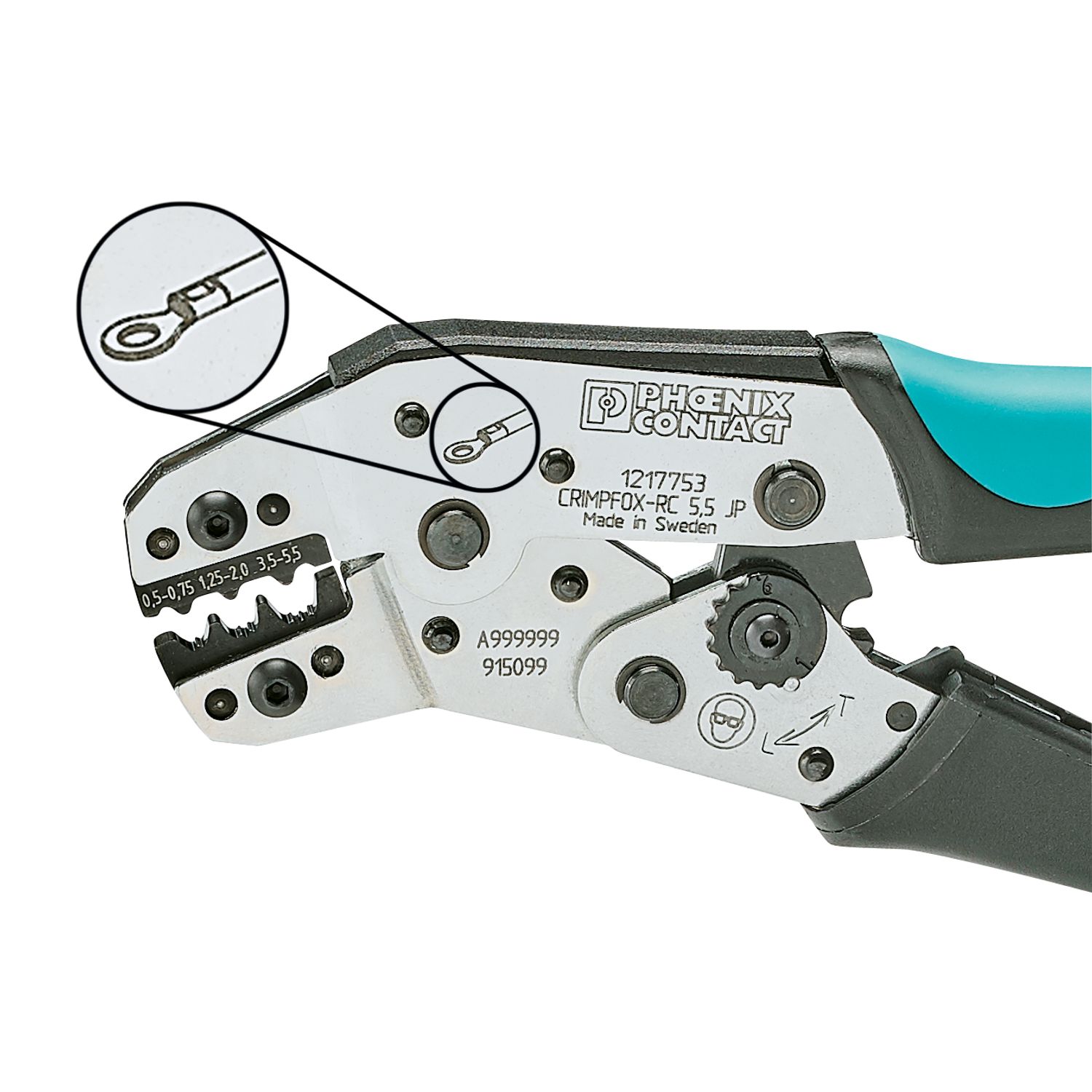

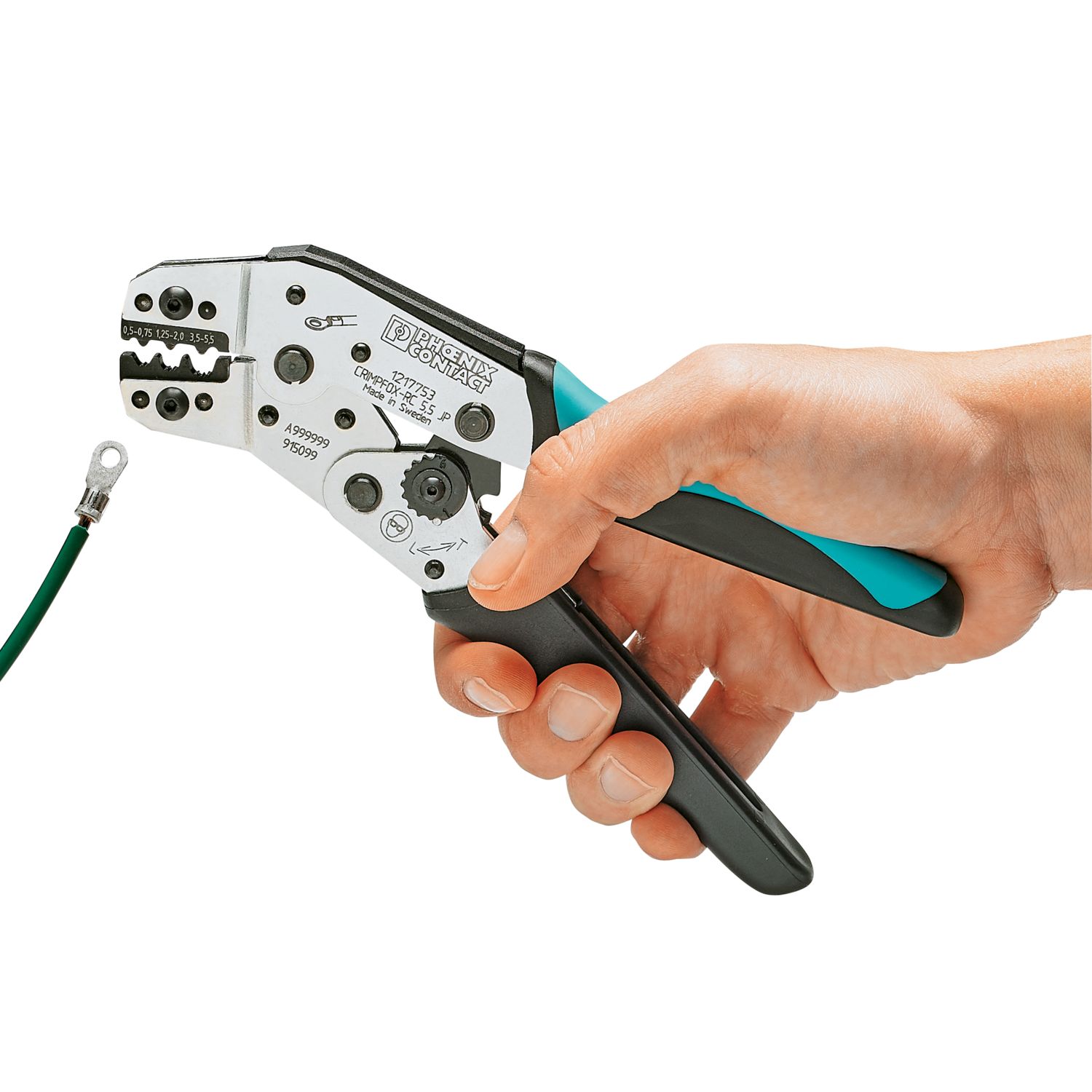

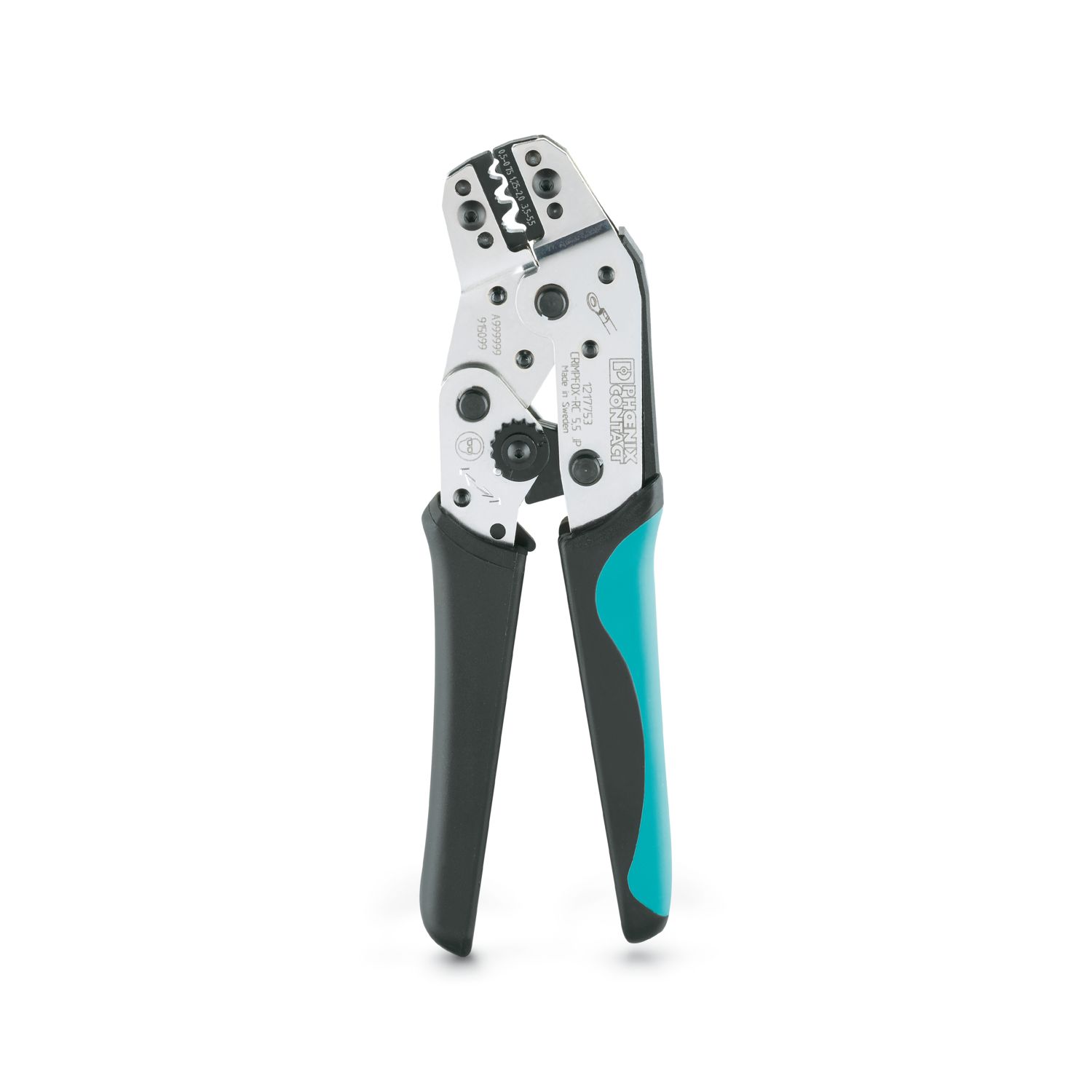

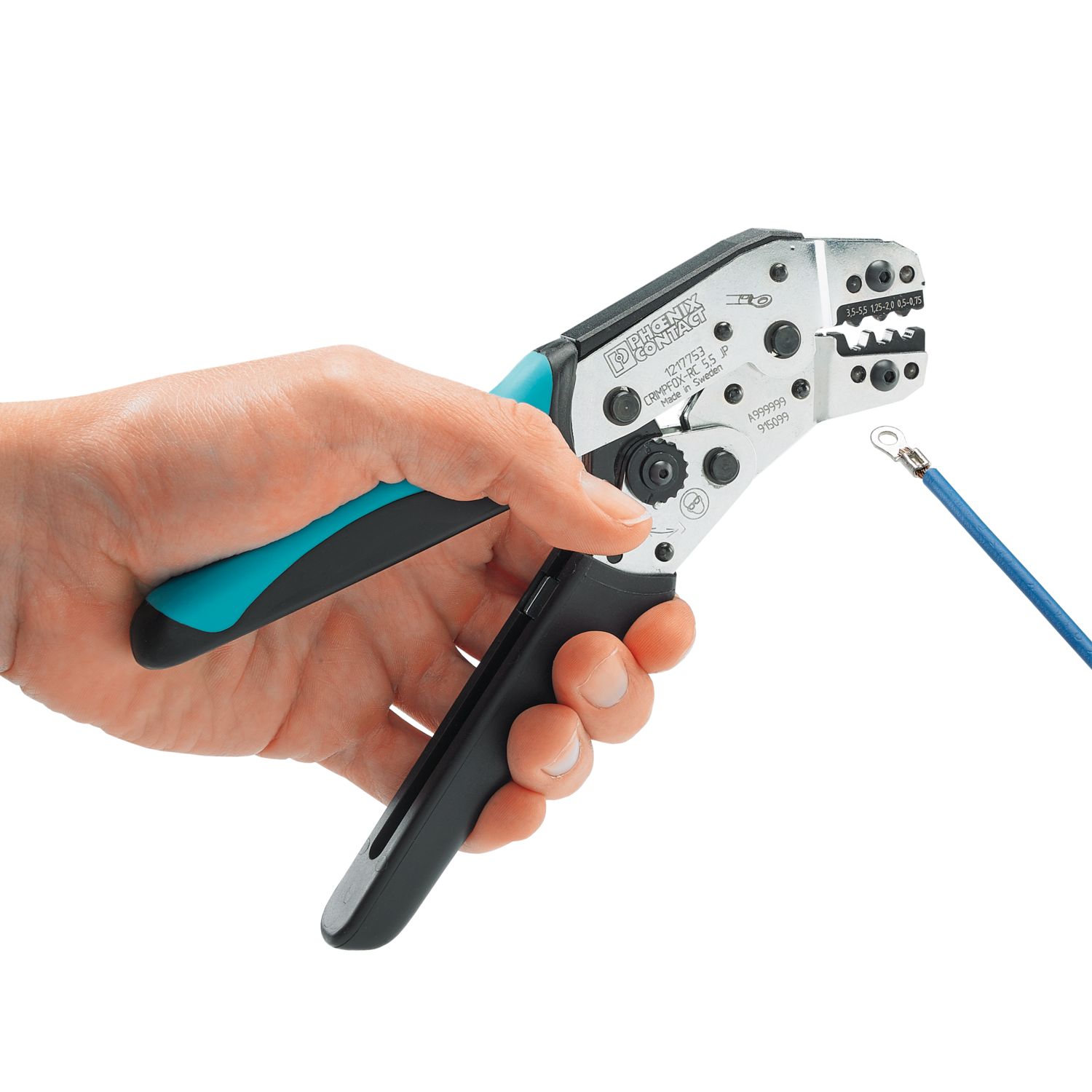

CRIMPFOX-RC 5,5 JP CUS - 圧着工具
CRIMPFOX-RC 5,5 JP CUS
-
圧着工具
1215753
圧着工具、カスタム指定のレーザーマーキング、コンタクトタイプ：JIS C 2805タイプR準拠の絶縁なし圧着端子、0.5 mm
2
～5.5 mm
2
、インデント圧着
製品の詳細
Expand all
Collapse all
技術データ
注記
Environmental Product Compliance
California Proposition 65
カリフォルニア州法のプロポジション65に関する詳細は、メーカーからのお知らせにある「ダウンロード」にてご覧いただけます。
製品特性
製品ライン
圧着工具
圧縮
インデント圧着
圧着位置1
最小断面積
0.5 mm²
最大断面積
0.75 mm²
AWG最小
20
AWG最大
18
圧着位置2
最小断面積
1.25 mm²
最大断面積
2 mm²
AWG最小
16
AWG最大
14
圧着位置3
最小断面積
3.5 mm²
最大断面積
5.5 mm²
AWG最小
12
AWG最大
10
接続データ
電線接続
接続断面積、メートル
0.5 mm² ... 5.5 mm²
断面積範囲AWG
20 ... 10
寸法
幅
18 mm
高さ
59 mm
長さ
198 mm
材料仕様
色
マルチカラー
販売用データ
アイテム番号
1215753
梱包単位
1 pc
最低注文数
1 pc
注記
受注生産（返品不可）
セールスキー
******
プロダクトキー
BH313V
GTIN
4055626396873
1個あたりの重量（梱包を含む）
438.2 g
1個あたりの重量（梱包を含まない）
438.2 g
関税率
82032000
生産国
SE
分類
ECLASS
ECLASS-13.0
21043811
ETIM
ETIM 9.0
EC000168
UNSPSC
UNSPSC 21.0
27111518
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
該当なし
(電気・電子機器なし)
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
互換性のある製品
Expand all
Collapse all
アクセサリ
CRIMPFOX/ SPR-3
-
交換用バネ
1212036
特長
常に高い圧着品質
コンパクトな軽量設計
人間工学による設計のハンドルには最適なグリップ力があり作業時の疲れを軽減

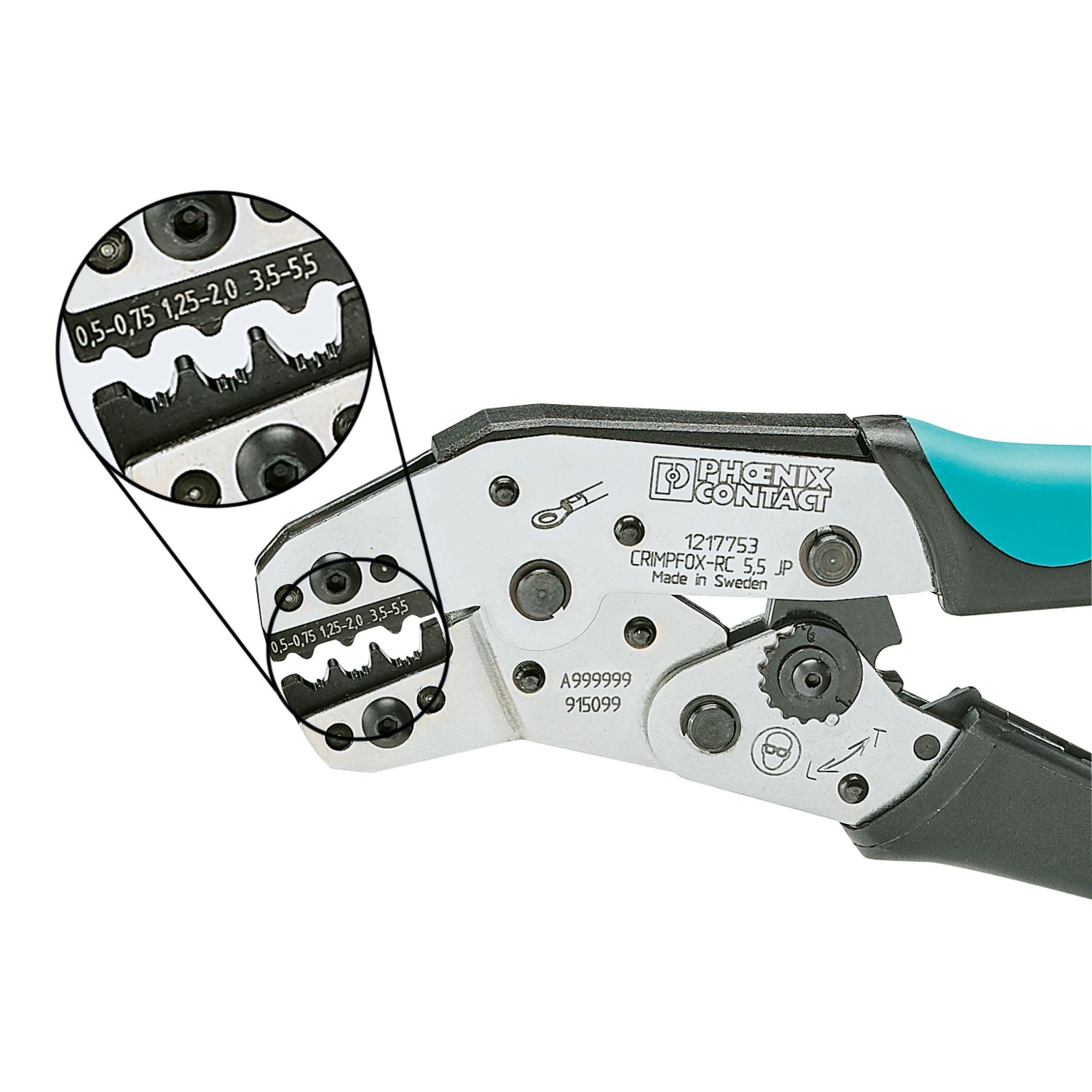

断面積に合わせて細かく処理できるマーキング付きダイステーション
絶縁スリーブ無しの圧着端子用圧着工具
