PTV 2,5 - Morsetto passante

1078960
E-No: 158620635

Morsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 2,5 mm², sezione: 0,14 mm² - 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Dettagli prodotto

Tipo di prodotto	Morsetto passante
Famiglia di prodotti	PTV
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
	Industria dei processi
Numero di poli	1
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	0,77 W

Numero di connessioni per ogni piano	2
Sezione nominale	2,5 mm²
Lunghezza del tratto da spelare	8 mm ... 10 mm
Calibro a tampone	A3
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,14 mm² ... 4 mm²
Sezione conduttore AWG	26 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 4 mm²
Sezione conduttore flessibile [AWG]	26 ... 12 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	24 A (con 2,5 mm²)
Corrente di carico massima	28 A (con una sezione del conduttore di 4 mm²)
Tensione nominale	800 V
Sezione nominale	2,5 mm²
Sezioni di collegamento dirette a innesto
Sezione conduttore rigida	0,5 mm² ... 4 mm²
Sezione del conduttore rigido [AWG]	20 ... 12 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	1,5 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	1,5 mm² ... 2,5 mm²

Dati nominali (ATEX/IECEx)
Siglatura	 II 2 G Ex eb IIC Gb
Range di temperatura d'impiego	-60 °C ... 110 °C
Accessori certificati Ex	1088746 D-PTV 2,5/4
	3030721 ATP-ST 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
Lista ponticelli	Ponticello a innesto / FBS 2-5 / 3030161
	Ponticello a innesto / FBS 3-5 / 3030174
	Ponticello a innesto / FBS 4-5 / 3030187
	Ponticello a innesto / FBS 5-5 / 3030190
	Ponticello a innesto / FBS 10-5 / 3030213
	Ponticello a innesto / FBS 20-5 / 3030226
	Ponticello a innesto / FBS 50-5 / 3038930
Dati di ponticellamento	20,5 A (2,5 mm²)
Aumento di temperatura Ex	40 K (20,7 A / 2,5 mm²)
In caso di ponticellamento con ponticello	550 V
- per ponticellamento tra morsetti non contigui	352 V
- per ponticello tagliato	275 V
- per ponticello tagliato con coperchio	275 V
- per ponticello tagliato con piastra di separazione	550 V
Tensione di isolamento nominale	500 V
Uscita	(permanente)
Piano Ex Generalità
Tensione nominale	550 V
Corrente nominale	20,5 A (2,5 mm²)
Corrente di carico massima	24,5 A (4 mm²)
Resistività di massa	0,8 mΩ
Dati di collegamento Ex Generalità
Sezione nominale	2,5 mm²
Sezione di dimensionamento AWG	14
Dati di collegamento conduttori rigidi	0,14 mm² ... 4 mm²
Dati di collegamento AWG	26 ... 12
Dati di collegamento conduttori flessibili	0,14 mm² ... 4 mm²
Dati di collegamento AWG	26 ... 12

Larghezza	5,2 mm
Spessore della piastra terminale	2,2 mm
Altezza	50,8 mm
Profondità	35,3 mm
Profondità su NS 35/7,5	36,8 mm
Profondità su NS 35/15	44,3 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	9,8 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 2,5 mm²	0,3 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	2 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,14 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Risultato	Prova superata

Invecchiamento
Cicli di temperatura	192
Risultato	Prova superata
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	1078960
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE2311
Codice prodotto	BE2311
Pagina del catalogo	Pagina 88 (C-1-2019)
GTIN	4055626797052
Peso per pezzo (confezione inclusa)	6.048 g
Peso per pezzo (confezione esclusa)	5.345 g
Numero tariffa doganale	85369000
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	20 A	26 - 12
Use Group C
	600 V	20 A	26 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	800 V	24 A		0,2 - 4

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	600 V	20 A	26 - 12
Use Group C
	600 V	20 A	26 - 12
Use Group F
	800 V	20 A	26 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	800 V	24 A		0,2 - 4

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Cablaggio chiaro grazie all'inserzione laterale dei conduttori

La struttura compatta permette il cablaggio in uno spazio minimo

Le morsettiere Push-in si contraddistinguono per le caratteristiche di sistema del sistema CLIPLINE complete

Oltre alla possibilità di prova nel vano funzionale doppio, per ogni morsetto è disponibile una presa di prova supplementare

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PTV 2,5 - Morsetto passante

1078960
E-No: 158620635

Dettagli prodotto

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

EAC

cULus Recognized

VDE Zeichengenehmigung

IECEx

IECEx

ATEX

CCC

UKCA-EX

EAC Ex

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PTV 2,5 - Morsetto passante 1078960 E-No: 158620635

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

FBS 2-5 - Ponticello a innesto 3030161

FBS 3-5 - Ponticello a innesto 3030174

FBS 4-5 - Ponticello a innesto 3030187

FBS 5-5 - Ponticello a innesto 3030190

FBS 10-5 - Ponticello a innesto 3030213

FBS 20-5 - Ponticello a innesto 3030226

FBS 50-5 - Ponticello a innesto 3038930

FBSR 2-5 - Ponticello a innesto 3033702

FBSR 3-5 - Ponticello a innesto 3001591

FBSR 4-5 - Ponticello a innesto 3001592

FBSR 5-5 - Ponticello a innesto 3001593

FBSR 10-5 - Ponticello a innesto 3033710

FBS 2-5 BU - Ponticello a innesto 3036877

FBS 3-5 BU - Ponticello a innesto 3036880

FBS 4-5 BU - Ponticello a innesto 3036893

FBS 5-5 BU - Ponticello a innesto 3036903

FBS 10-5 BU - Ponticello a innesto 3036916

FBS 20-5 BU - Ponticello a innesto 3036929

FBS 50-5 BU - Ponticello a innesto 3032114

RB ST (2,5/4)-1,5/S - Ponticello di riduzione 3214356

RB ST 6-(2,5/4) - Ponticello di riduzione 3030860

RB ST 10-(2,5/4) - Ponticello di riduzione 3030873

RB ST 16-(2,5/4) - Ponticello di riduzione 3030886

RB ST 35-(2,5/4) - Ponticello di riduzione 3030899

RB ST (2,5/4)-1,5 - Ponticello di riduzione 3038943

RB UT 6-ST(2,5/4) - Ponticello di riduzione 3047264

RB UT 35-ST(2,5/4) - Ponticello di riduzione 3047280

RB UT 10-ST(2,5/4) - Ponticello di riduzione 3047086

RB UT 16-ST(2,5/4) - Ponticello di riduzione 3047099

RB PTPOWER 35-ST(2,5/4) - Ponticello di riduzione 3030900

ATP-ST 4 - Piastra di separazione 3030721

WS PT 2,5 - Targhetta di segnalazione 1029026

DS-PTV 2,5/4 - Segmento piastra terminale 1083618

D-PTV 2,5/4 - Piastra terminale 1088746

TMT (EX9,5)R - Segnamorsetti 0828295

TMT (EX6,2)R - Segnamorsetti 0803063

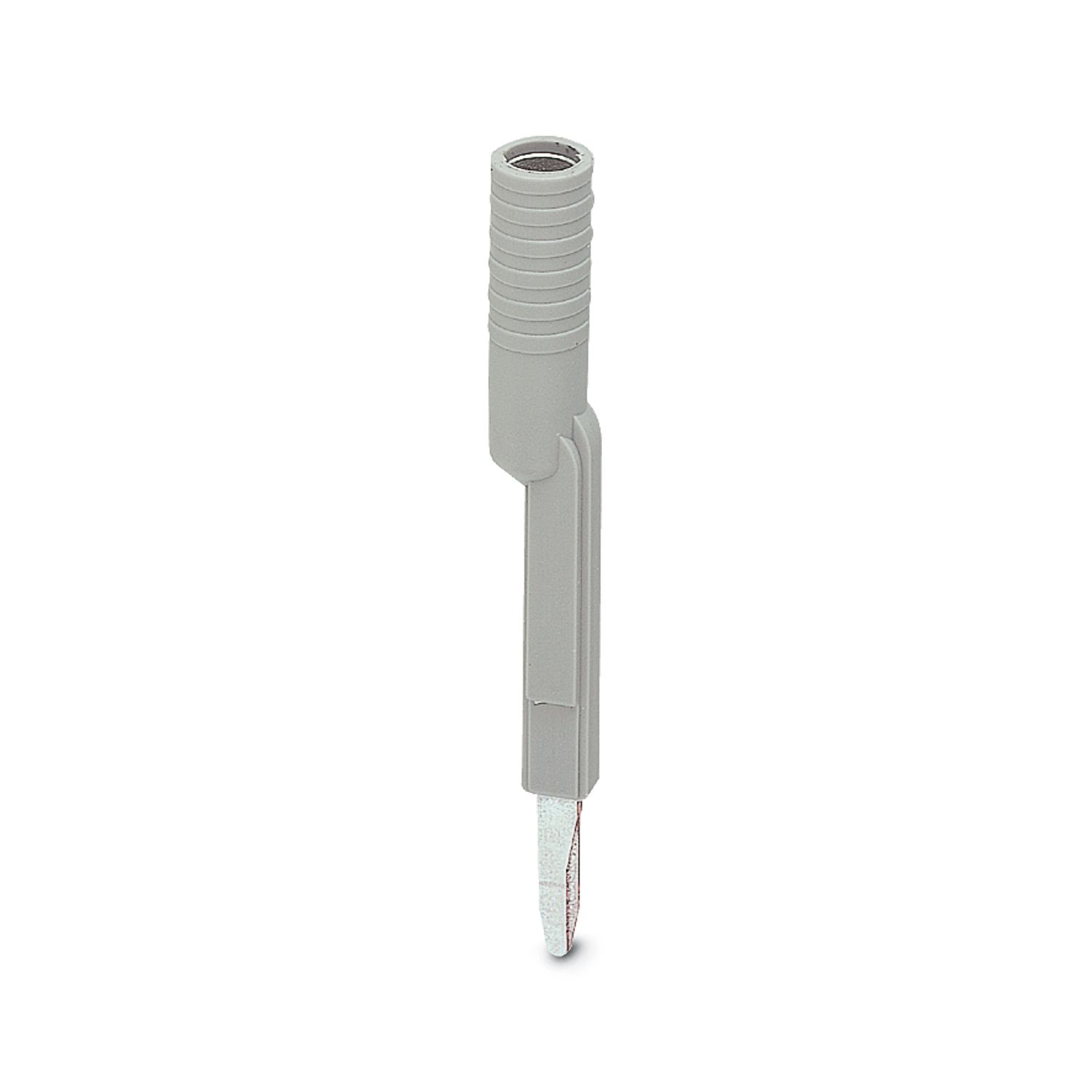

PAI-4 - Adattatore di prova 3030925

LPO 2,5/E - Connettore a presa 3270516

LPO 2,5 - Connettore a presa 3270517

LPS-5/E - Connettori di servizio 3270520

LPS-5 - Connettori di servizio 3270521

NS 35/ 7,5 PERF 2000MM - Guida di supporto forata 0801733

NS 35/ 7,5 UNPERF 2000MM - Guida di supporto, non perforata 0801681

NS 35/ 7,5 WH PERF 2000MM - Guida di supporto forata 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Guida di supporto, non perforata 0801704

NS 35/ 7,5 ZN PERF 2000MM - Guida di supporto forata 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 0801762

NS 35/ 7,5 CAP - Cappuccio 1206560

NS 35/15 PERF 2000MM - Guida di supporto forata 1201730

NS 35/15 UNPERF 2000MM - Guida di supporto, non perforata 1201714

NS 35/15 WH PERF 2000MM - Guida di supporto forata 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204135

NS 35/15 AL UNPERF 2000MM - Guida di supporto, non perforata 1201756

NS 35/15 ZN PERF 2000MM - Guida di supporto forata 1206599

NS 35/15 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201895

NS 35/15 CAP - Cappuccio 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201798

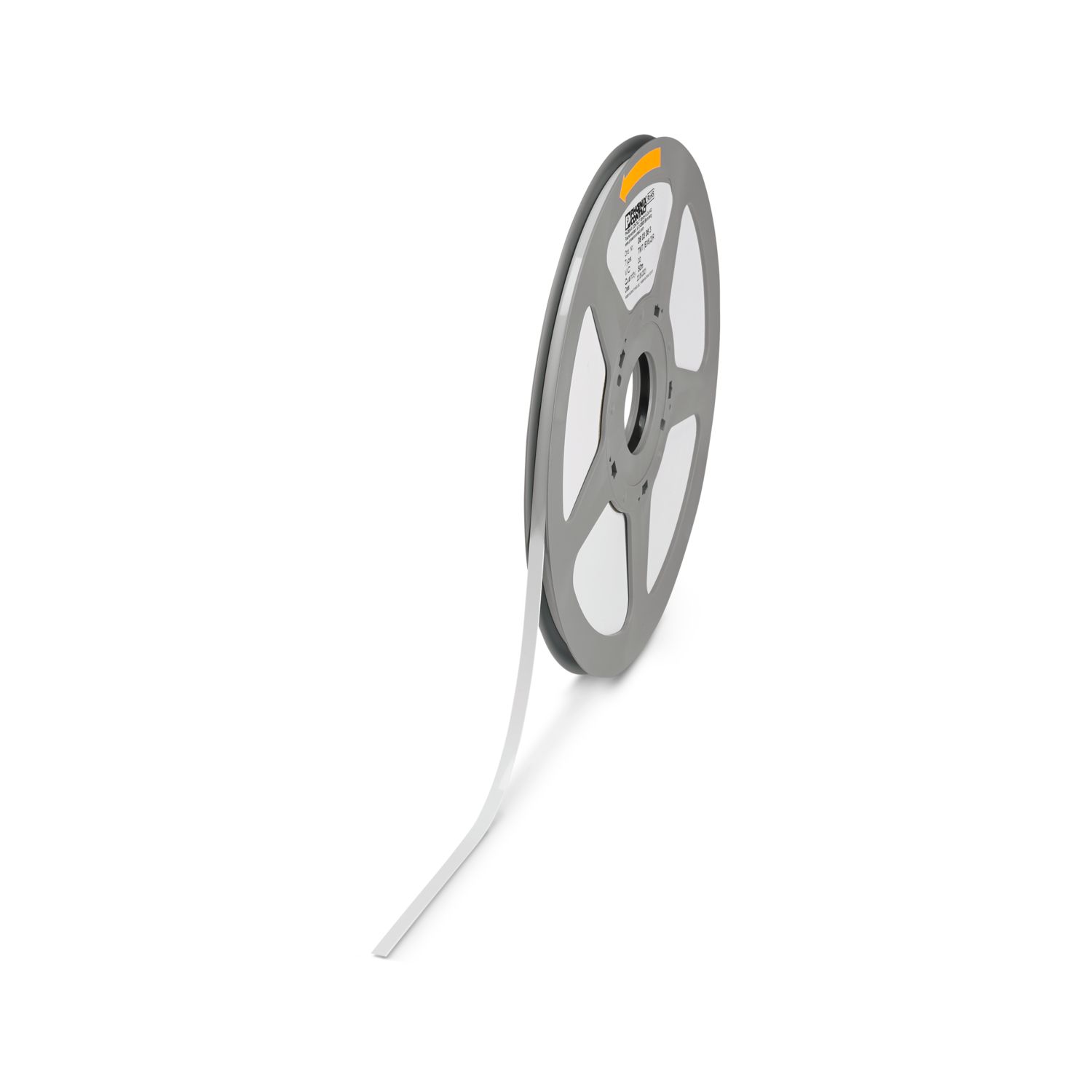

ZB 5 :UNBEDRUCKT - Nastro Zack 1050004

ZB 5 CUS - Nastro Zack 0824962

ZB 5,LGS:L1-N,PE - Nastro Zack 1050415

UC-TM 5 - Segnamorsetti 0818108

UC-TM 5 CUS - Segnamorsetti 0824581

UCT-TM 5 - Segnamorsetti 0828734

UCT-TM 5 CUS - Segnamorsetti 0829595

GBS 5-25X12 - Portacartellini per gruppi per siglatura morsetti 0810588

GBS 5-25X5 - Portacartellini per gruppi per siglatura morsetti 0829126

PTV 2,5 - Morsetto passante

1078960
E-No: 158620635
