DNV
Godkendelses-ID: TAE000037SUL Recognized
Godkendelses-ID: E468743| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 600 V | 21 A | - 14 |
HC-BB46-I-PT-F
-
Kontaktindsats
1014423
Kontaktindsats, poltal: 46+PE, størrelse: B24, effektkontakter: 46, styrekontakter: 0, antal tilslutninger pr. pol: 1, Bøsning, Push-in-tilslutning, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2, anvendelse: Effekt
Produktdetaljer
| Generelt | til fleksible ledere med eller uden terminalrør |
| Generelt | Stikkene må kun betjenes i belastnings-/spændingsløs tilstand. |
| Generelt | Fleksible ledere må benyttes uden terminalrør, så længe de lever op til kravene i IEC 60228 Class 1 ... 5. De enkelte ledere skal have en diameter på min. 0,17 mm. |
| Monteringsvejledning | Den påtænkte anvendelse giver mulighed for montage i et hus med kapslingsklasse IP54 eller bedre |
| Produkttype | Kontaktindsats med fast polantal |
| Typerække | HC-BB |
| Anvendelse | Effekt |
| Konstruktion | B24 |
| Poltal | 46 |
| Stikudformning | 46+PE |
| Kontaktnummerering | 1 - 46 |
| Antal tilslutninger pr. pol | 1 |
| Antal effektkontakter | 46 |
| Antal styrekontakter | 0 |
| Kontakttype | drejet |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 3 |

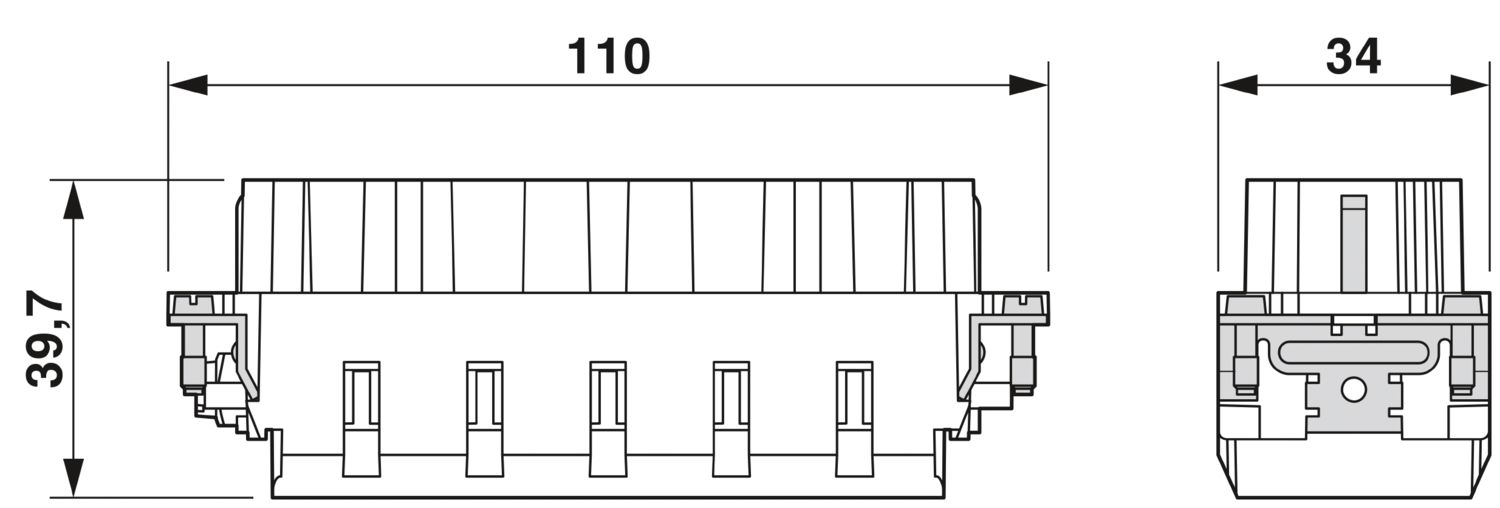

| Målskitse |
|
| Bredde | 34 mm |
| Højde | 39,7 mm |
| Længde | 110 mm |
| Borehulsafstand horisontalt | 104 mm |
| Borehulsafstand vertikalt | 27 mm |
| Mekaniske mærkeværdier | |
| Minimal højde på hus | 72 mm |
| Kontaktdiameter | 2,5 mm |
| Tilslutningsteknik | |
| Tilslutningsteknik | Push-in-tilslutning |
| Antal tilslutninger pr. pol | 1 |
| Tilslutning iht. standard | IEC / EN |
| Ledningstilslutning | |
| Tilslutningstværsnit | 0,5 mm² ... 2,5 mm² |
| Tilslutningstværsnit AWG | 20 ... 14 |
| Tilspændingsmoment | 0,8 Nm ... 1,2 Nm (PE-tilslutning) |
| 0,5 Nm ... 0,8 Nm (Fastgørelsesskruer til montering i HEAVYCON-hus) | |
| Afisoleringslængde af enkeltleder | 10 mm |
| Driftsspænding (III/3) | 500 V |
| Mærkeimpulsholdespænding | 6 kV |
| Mærkestrøm | 16 A (Effektkontakter) |
| Mekaniske data | |
| Stikcykler | ≥ 500 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Materiale kontakt | Kobberlegering |
| Materiale kontaktoverflade | Ag |
| Materiale kontaktholder | PC |
| Normer / bestemmelser | PC |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 125 °C (Inklusive kontaktopvarmning) |
| Test | |
| Standarder | PC: Brandbeskyttelse i skinnekøretøjer - kravsæt R22, R23 og R24 iht. DIN EN 45545-2 (Fareniveau HL1 - HL3) |
Dine fordele
Enkel installation uden værktøj, også i indbygget tilstand, takket være Push-in tilslutningsteknik.
Meget kort installationstid sammenlignet med andre tilslutningsteknikker
Hurtig og problemfri fortrådning, særligt ved trange pladsforhold
Automatiseret kabling mulig takket være robotter
Sikker fortrådning og betjening ved hjælp af aktuator i definerede farver
Stød- og vibrationsfast iht. DIN EN 61373
Økonomisk og hurtig kodning med kunststofprofiler
Høj kontakttæthed
