RSCWE 6-3/23
-
Zkušební lišta
3969962
Zkušební lišta, jmenovité napětí: 400 V, počet přípojek: 46, počet pólů: 23, typ připojení: Kulaté kabelové oko, Jmenovitý průřez: 6 mm2, 1. Patro, způsob montáže: Montáž na stěnu, barva: šedá
Detaily výrobku
| Typ produktu | Zkušební lišta |
| Počet pólů | 23 |
| Rozteč | 8,2 mm |
| Počet přípojek | 46 |
| Počet řad | 1 |
| Potenciály | 23 |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Zatěžovací rázové napětí | 4 kV |
| Zkušební rázové napětí | 5 kV |
| Počet přípojek na jedno patro | 46 |
| jmenovitý průřez | 6 mm² |
| 1. Patro | |
| Typ připojení | Kulaté kabelové oko |
| Závit šroubu | No 8 UNC |
| Utahovací moment | 1,5 ... 1,8 Nm |
| válečkový kalibr | A5 |
| Přípojka podle normy | IEC 60947-7-1 |
| Průřez vodiče (ohebného) | 0,5 mm² ... 10 mm² |
| Průřez vodiče (ohebného) [AWG] | 24 ... 8 (převedeno podle IEC) |
| 2 vodiče se stejným průřezem, tuhé | 0,5 mm² ... 6 mm² |
| 2 vodiče se stejným průřezem, ohebné | 0,5 mm² ... 6 mm² |
| Zatěžovací proud maximální | 30 A (při průřezu vodiče 10 mm²) |
| Jmenovité napětí | 400 V AC/DC |
| Jmenovitý průřez | 6 mm² |
| Připojení kabelového oka DIN 46234:1980-03 | |
| Přípojka podle normy | DIN 46234:1980-03 |
| Průřez | 0,5 mm² ... 10 mm² |
| Rozsah průřezu AWG | (převedeno podle IEC) |
| Průměr ok | 4,3 mm |
| Šířka | 8 mm |
| Průměr svorníku | 4,1 mm |
| Přípojka podle normy | DIN 46237:1970-07 |
| Průřez | 0,5 mm² ... 10 mm² |
| Rozsah průřezu AWG | (převedeno podle IEC) |
| Průměr ok | 4,3 mm |
| Šířka | 8 mm |
| Průměr svorníku | 4,1 mm |
| Rozlišovací barva kulatých kabelových ok : červená | 1 mm² |
| Rozlišovací barva kulatých kabelových ok : modrá | 2,5 mm² |
| Rozlišovací barva kulatých kabelových ok : žlutá | 6 mm² |

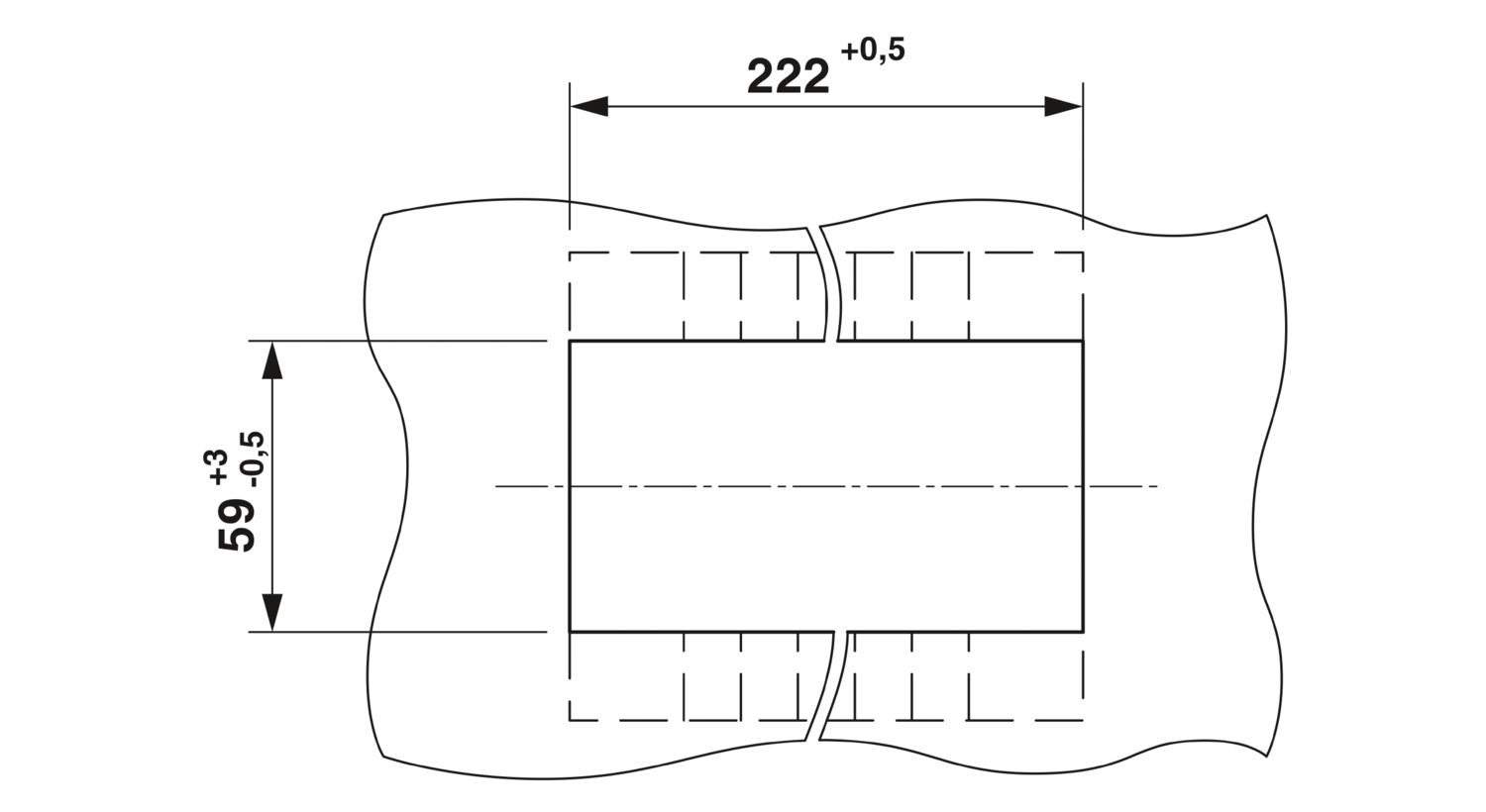

| Výkres v měřítku |
|
| Šířka | 220,1 mm |
| Výška | 70,1 mm |
| Rozteč | 8,2 mm |
| Síla plechu | 1 mm ... 4 mm |
| Barva | šedá |
| Třída hořlavosti podle UL 94 | V0 |
| skupina izolačního materiálu | I |
| Izolační materiál | PA |
| Všeobecně | |
| Upevnění svornic | 0,8 Nm ... 1 Nm |
| Mechanické údaje | |
| Otevřená boční stěna | Ne |
| Okolní podmínky | |
| Teplota prostředí (skladování/přeprava) | -25 °C ... 60 °C (krátkodobě, ne déle než 24 h, –60 °C až +70 °C) |
| teplota okolí (montáž) | -5 °C ... 70 °C |
| Teplota okolí (uvedení v činnost) | -5 °C ... 70 °C |
| Přípustná vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| Přípojka podle normy | IEC 60947-7-1 |
| Způsob montáže | Montáž na stěnu |
| Upevnění svornic | 0,8 Nm ... 1 Nm |
