El. přístroj Axioline je určen pro použití v síti PROFINET. Slouží k zachycení digitálních signálů.

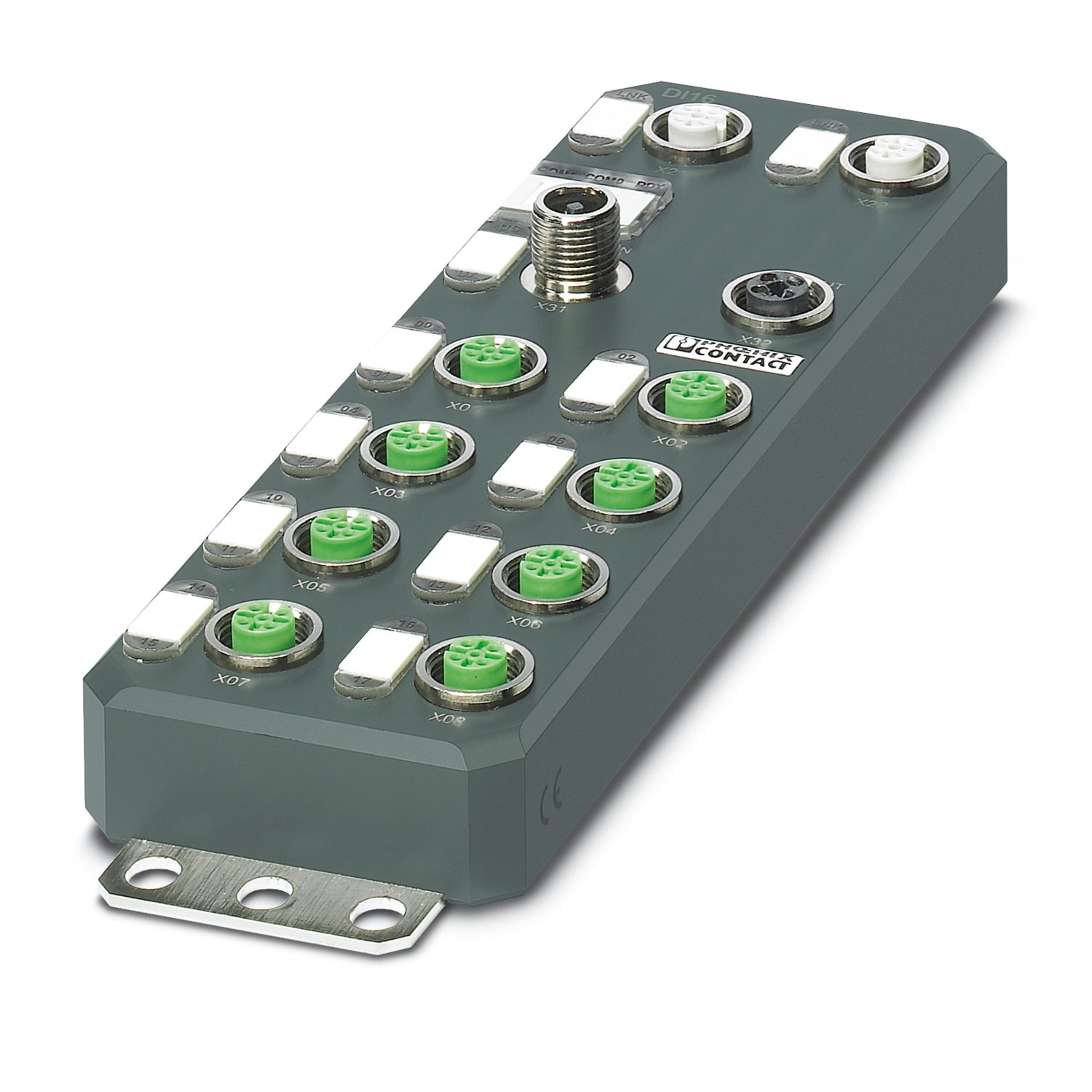

AXL E PN DI16 M12 6P
-
Digitální modul
2701510
Axioline E, Digitální vstupní přístroj, PROFINET, Konektor M12, Digitální vstupy: 16, 24 V DC, technologie připojení: 4 vodič, Plastové pouzdro, krytí: IP65/IP67
Zdarma ke stažení.
Soubory ke stažení
Detaily výrobku
| Výkres v měřítku |
|
| Šířka | 60 mm |
| Výška | 185 mm |
| Hloubka | 30,5 mm |
| Vzdálenost otvorů | 198,5 mm |
| Poznámka k rozměrovým údajům | Výška je 212 mm včetně upevňovacích závěsů. |
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Omezení užívání | |
| Poznámka EMC | EMC: produkt třídy A, viz prohlášení výrobců v sekci Download |
| Materiál pouzdra | Pocan® |
| Barva | antracit |
| PROFINET | |
| Počet rozhraní | 2 |
| Typ připojení | Konektor M12 |
| Informace k typu připojení | Kódování D |
| Počet pólů | 4 |
| Rychlost přenosu | 100 MBit/s (s vlastním potvrzením) |
| PROFINET | |
| Typ přístroje | PROFINET-Device |
| Systémově specifické protokoly | Protokoly PROFINET LLDP |
| Protokoly PROFINET Klient MRP | |
| Protokoly PROFINET DCP | |
| Protokoly PROFINET DCE/RPC | |
| Podporované protokoly | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| Digitální: | |
| Název vstupu | Digitální vstupy |
| Popis vstupu | EN 61131-2 typ 1 a 3 |
| Počet vstupů | 16 |
| Délka vedení | max. 30 m (k senzoru) |
| Typ připojení | Konektor M12 s dvojitým připojením |

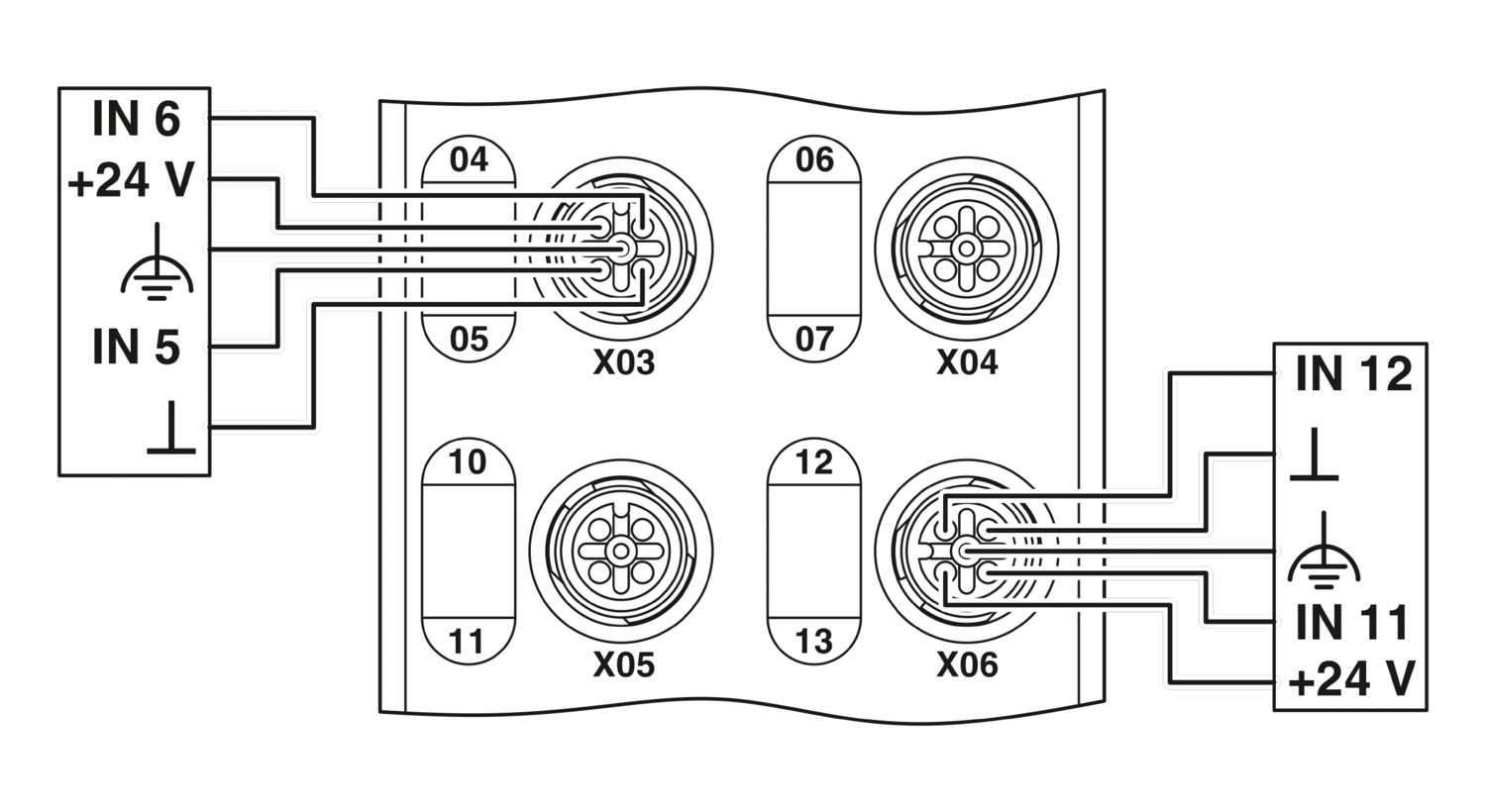

| Technologie připojení | 4 vodič |
| Rozsah vstupního napětí, signál "0" | 0 V DC ... 5 V DC |
| Rozsah vstupního napětí, signál "1" | 11 V DC ... 30 V DC |
| Jmenovité vstupní napětí UIN | 24 V DC |
| Jmenovitý vstupní proud při UIN | typ. 3 mA |
| Senzorový proud pro kanál | typ. 75 mA (z US) |
| Souhrnný proud senzorů | max. 1,2 A (na přístroj) |
| Doba vstupního filtru | < 1000 µs |
| Ochranné spínání | Ochrana před přetížením, ochrana před zkratem pro napájení snímače |
| Typ produktu | V/V komponenty |
| Produktová řada | Axioline E |
| Provedení | Stand-Alone |
| Zvláštní vlastnosti | Plastové pouzdro |
| Potenciály | |
| Napájecí napětí US | 24 V DC |
| Napájecí zdroj na US | max. 4 A |
| Příkon z US | typ. 8 mA |
| max. 1,2 A | |
| Napájení: Modulační elektronika a senzorika | |
| Název | Napájení modulové elektroniky a senzoriky (US) |
| Typ připojení | Konektor M12, kódování T |
| Počet pólů | 4 |
| Napájecí napětí | 24 V DC |
| Rozmezí napájecího napětí | 18 V DC ... 31,2 V DC (včetně všech tolerancí, včetně zvlnění) |
| Příkon | typ. 190 mA ±15 % (při 24 V DC) |
| max. 12 A | |
| Napájení: Aktorika | |
| Název | Napájení aktoriky (UA) pro další přístroje |
| Typ připojení | Konektor M12, kódování T |
| Počet pólů | 4 |
| Napájecí napětí | 24 V DC |
| Rozmezí napájecího napětí | 18 V DC ... 31,2 V DC (včetně všech tolerancí, včetně zvlnění) |
| Příkon | typ. 3 mA ±15 % (při 24 V DC) |
| max. 12 A | |
| Galvanické oddělení/izolace rozsahů napětí | |
| Zkušební napětí: Napájení 24 V (napájení logiky a senzorů, digitální vstupy) / připojení sběrnice (Ethernet 1) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (napájení logiky a senzorů, digitální vstupy) / připojení sběrnice (Ethernet 2) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (napájení logiky a senzorů, digitální vstupy) / FE | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Připojení sběrnice (Ethernet 1) / FE | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Připojení sběrnice (Ethernet 2) / FE | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Připojení sběrnice (Ethernet 1) / připojení sběrnice (Ethernet 2) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (napájení aktorů) / napájení 24 V (napájení logiky a senzorů, digitální vstupy) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (napájení aktorů) / připojení sběrnice (Ethernet 1) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (napájení aktorů) / připojení sběrnice (Ethernet 2) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (napájení aktorů) / FE | 500 V AC, 50 Hz, 1 min |
| Typ připojení | Konektor M12 |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -25 °C ... 60 °C |
| Druh ochrany | IP65/IP67 |
| Tlak vzduchu (provoz) | 70 kPa ... 106 kPa (až do 3000 m n.m.) |
| Tlak vzduchu (skladování/přeprava) | 70 kPa ... 106 kPa (až do 3000 m n.m.) |
| Teplota prostředí (skladování/přeprava) | -25 °C ... 85 °C |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % |
| Přípustná vlhkost vzduchu (skladování/přeprava) | 5 % ... 95 % |
| Třída ochrany | III (IEC 61140, EN 61140, VDE 0140-1) |
cUL Listed
ID schválení: E140324PROFINET
ID schválení: Z12256cUL Listed
ID schválení: E199827Seznam UL
ID schválení: E199827
Vaše výhody
Přípojka k síti PROFINET s konektory M12 (kódování D)
Přenosová rychlost 100 MBit/s
Přípojka digitálních senzorů s konektory M12 (kódování A)
Diagnostika a ukazatel stavu
Ochrana před zkratováním a přetížením napájení senzorů
Krytí IP65/67
