Blocuri terminale modulare ale sistemului CLIPLINE complete

Sistemul de blocuri terminale modulare CLIPLINE complete este alcătuit din diferite blocuri terminale de trecere și funcționale cu diverse tehnologii de conectare.
Printre acestea se numără:

  • Tehnologia simplă de conectare push-in PT
  • Tehnologia universală de conexiune cu șurub UT
  • Tehnologia compactă de conectare cu cameră cu arc ST
  • Tehnologia de conectare rapidă QUICKON QT
  • Tehnologia de conectare robustă cu bolț RT
  • Tehnologia modulară de conexiune cu fișă COMBI

Blocuri terminale de sistem

Cu ajutorul canalului dublu pentru funcții, sistemul oferă posibilitatea de a realiza combinații libere și flexibile ale diverselor blocuri terminale modulare.
Sistemul dispune de accesorii unitare punte, de marcare și de verificare. Prin reducerea rezultată a componentelor, costurile dumneavoastră de logistică și de depozitare vor scădea. Puteți realiza șiruri de blocuri terminale în mod simplu și eficient cu ajutorul software-ului nostru de proiectare gratuit PROJECT complete.

Blocuri terminale modulare CLIPLINE complete
CLIPLINE complete YouTube
Blocuri terminale modulare și accesorii într-un singur sistem

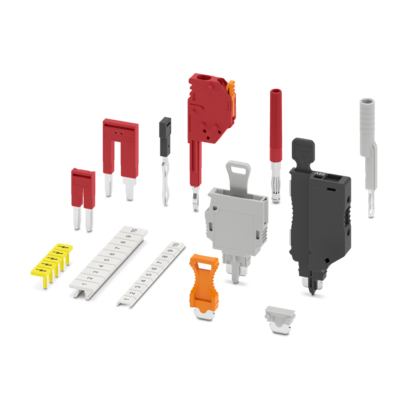

Un accesoriu pentru toate tehnologiile de conectare

Prezentare în detaliu a accesoriilor CLIPLINE complete

Accesoriu punte pentru distribuitorul de potențial
Accesoriile punte standardizate din sistemul CLIPLINE complete permit distribuirea simplă de potențial, realizarea punților întrerupte, precum și a punților de reducere la nivelul blocurilor terminale modulare.
Astfel, puteți realiza toate punțile în mod rapid și flexibil. Phoenix Contact dispune de următoarele variante de punți:

  • Punți de conectare standard FBS
  • Punți de reducere RB
  • Punți de comutare
  • Punți cu fir

Accesorii de verificare pentru o verificare sigură

Accesoriile de verificare ale sistemului CLIPLINE complete realizează contactul cu barele de curent în canalul pentru funcții al blocurilor terminale modulare. Pentru a putea verifica fluxul de curent în cazul în care canalul pentru funcții este ocupat, blocurile terminale ale sistemului CLIPLINE complete dispun de conexiuni de testare suplimentare. Pentru a desfășura verificări pentru fiecare aplicație, vă stau la dispoziție diverse fișe de testare și adaptoare de testare:

  • Fișe de testare simple, cu un diametru de 2,3 mm²
  • Fișe de testare cu două componente
  • Fișe de testare aliniabile
  • Adaptoare de testare speciale

Accesorii de marcare pentru cablare vizibilă

Toate blocurile terminale modulare ale sistemului CLIPLINE complete utilizează accesoriile de marcare unitare de la Phoenix Contact. Pentru o marcare clară și sigură din punct de vedere al cablării, vă stau la dispoziție următoarele accesorii:

  • Accesorii de marcare pentru marcarea punctelor de conectare
  • Accesorii de marcare pentru marcarea blocurilor terminale
  • Accesorii de marcare pentru marcarea grupelor de blocuri terminale
  • Accesorii de marcare pentru marcarea șirurilor de blocuri terminale
  • Etichete de avertizare
Blocurile terminale modulare corespund standardelor naționale și internaționale

Blocuri terminale modulare aprobate la nivel internațional

Blocurile terminale modulare depășesc cerințele normative

Blocurile terminale modulare de la Phoenix Contact sunt verificate și certificate pentru numeroase aprobări naționale și internaționale.
Blocurile terminale modulare sunt foarte rezistente la influențele de mediu, motiv pentru care sunt concepute pentru gradul de poluare 3. Acest grad indică posibilitatea apariției poluării conductive sub formă de praf, substanțe lichide sau gazoase. În plus, materialele blocurilor terminale modulare vă oferă o stabilitate pe termen lung și garantează o fiabilitate pe termen lung. Datorită proprietăților materialelor, precum și proprietăților electrice și mecanice, blocurile terminale modulare depășesc cerințele normative impuse de diverse domenii.
Pentru a se putea garanta această calitate pe termen lung, blocurile terminale modulare sunt testate pe tot parcursul procesului de fabricare.

Acestea sunt aprobate pentru următoarele domenii de aplicare

  • Construcția de instalații și producția de mașini
  • Construcția de ascensoare și de scări rulante
  • Producția de automobile și tehnologia auto
  • Industria feroviară
  • Chimie și petrochimie
  • Tehnologia energiei
  • Tehnologia de procesare și ingineria de proces
  • Construcția de nave
  • Energia solară
  • Energia eoliană

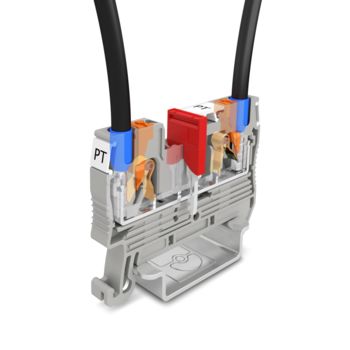

Blocuri terminale modulare push-in cu conductori și punți conectate

Conexiune de tip push-in simplă PT

Tehnologia de conectare push-in

Cu tehnologia de conectare push-in puteți conecta în mod simplu conductori începând de la 0,25 mm², direct și fără scule. Resortul de contact special al blocurilor terminale modulare permite aplicarea unei forțe de inserție cu până la 50 % mai mică. În plus, convinge prin calitatea superioară a contactelor și prin forța mare de extragere a conductorului. Tehnologia PT este disponibilă pentru blocuri terminale modulare cu o secțiune transversală nominală de până la 185 mm².
Pe lângă avantajele menționate, blocurile terminale modulare PT oferă următoarele avantaje:

  • Conexiune rapidă a conductorilor rigizi pre-tratați
  • Cablarea și operarea în siguranță, prin intermediul butoanelor de acționare de culori diferite
  • Decuplarea simplă a conductorilor, fără scule speciale
Bloc terminal cu șurub cu conductori și punți

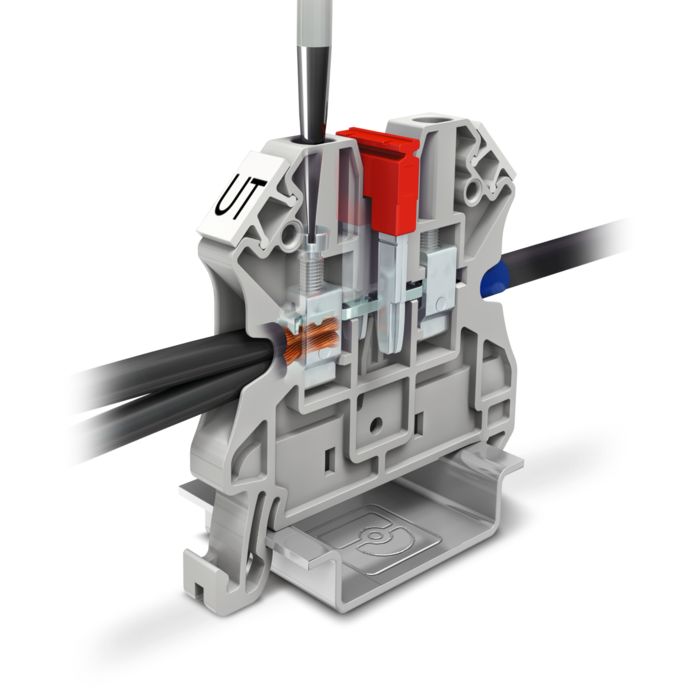

Conexiune universală cu șurub UT

Tehnologie de conexiune cu șurub

Blocurile terminale modulare cu tehnologia de conexiune cu șurub sunt cunoscute și acceptate la nivel mondial de peste 80 de ani. Conexiunea cu șurub vă oferă o forță mare de contact și nu necesită lucrări de întreținere, grație principiului Reakdyn. Blocurile terminale modulare permit conectarea mai multor conductori într-un singur punct de conectare. Conectați conductori de cupru cu o secțiune transversală de până la 240 mm², fără pregătiri prealabile.

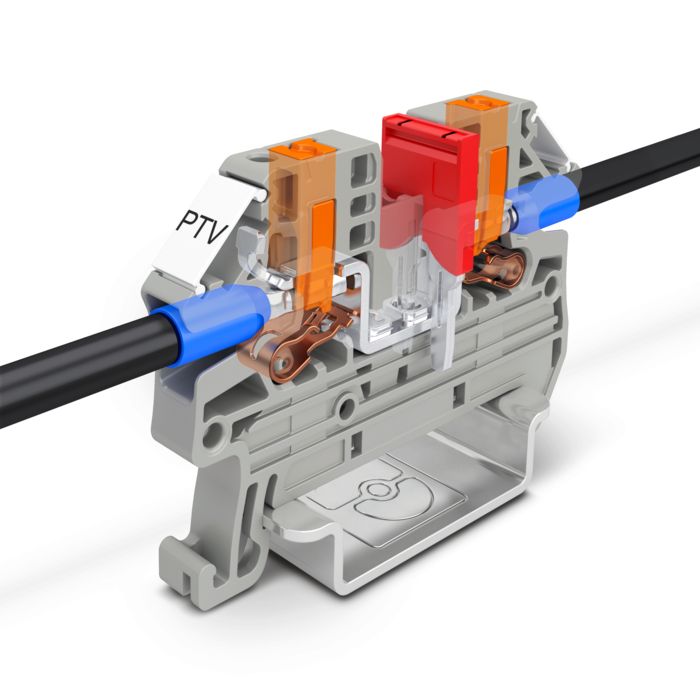

Bloc terminal modular cu conexiune de tip push-in laterală PTV

Conexiune de tip push-in laterală PTV

Conexiune de tip push-in laterală

Blocurile terminale modulare PTV de la Phoenix Contact dispun de o conexiune push-in laterală.
Conexiunea combină pozarea laterală a conductorilor de la nivelul conexiunii cu șurub cu tehnologia de conectare directă, fără scule, a conexiunii de tip push-in. Astfel, blocurile terminale modulare oferă avantajele ambelor tehnologii de conectare. În acest mod, se garantează o cablare vizibilă și rapidă, fără raze de îndoire.

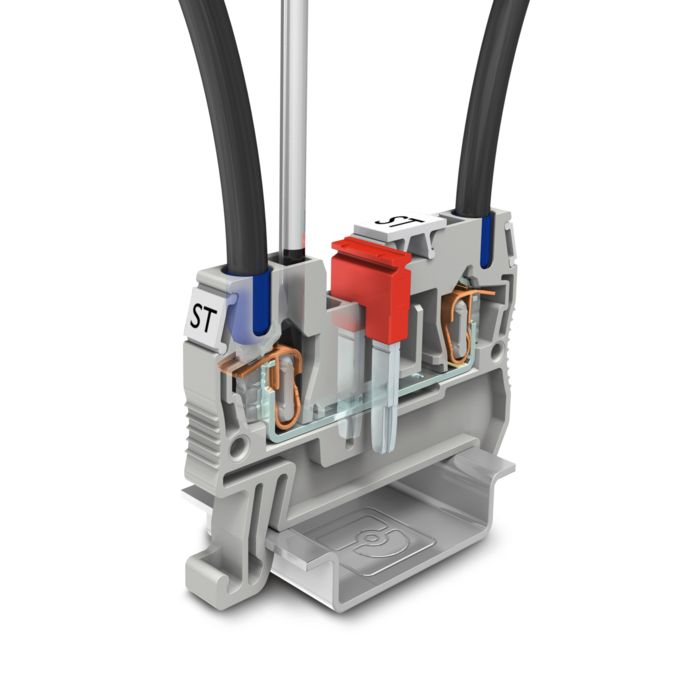

Bloc terminal cu cameră cu arc cu conductori și punți

Conexiune compactă cu cameră cu arc ST

Conexiune cu cameră cu arc

Blocurile terminale modulare cu conexiune cu cameră cu arc sunt ideale pentru aplicații sensibile la vibrații. Prin forța constantă exercitată de arcuri, blocurile terminale modulare oferă un grad înalt de siguranță de contact, independent de operator. Punctele de conectare ale blocurilor terminale cu cameră cu arc pot fi desfăcute simplu, cu ajutorul unei șurubelnițe. Blocurile terminale modulare sunt disponibile cu o secțiune transversală de până la 35 mm².

Conexiune prin perforarea izolației QUICKON cu conductori

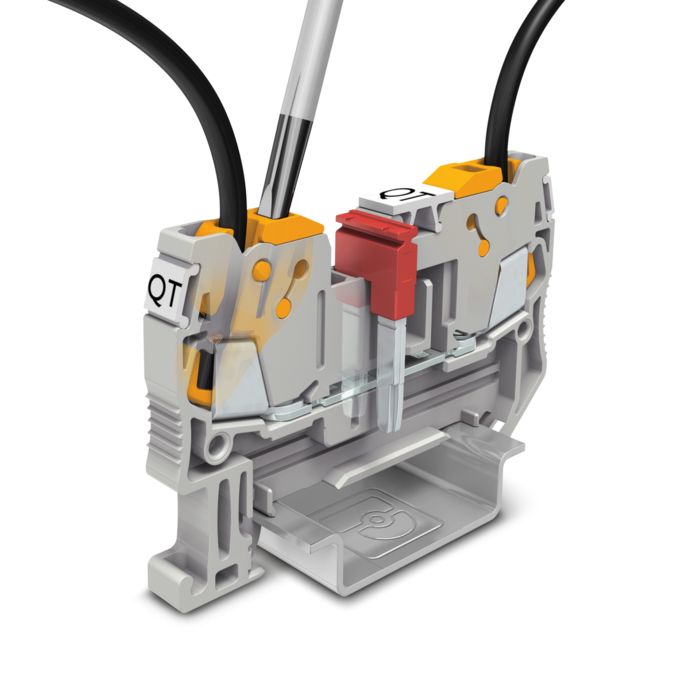

Conexiune QUICKON rapidă QT

Tehnologie de conectare rapidă

Blocurile terminale modulare cu tehnologie de conectare rapidă se remarcă prin contactul de perforare a izolației brevetat, manevrabil cu o pârghie oscilantă care garantează economie de spațiu, cu ajutorul unei șurubelnițe.
Conectarea conductorilor izolați, care nu au fost pre-tratați, se realizează într-o singură fază de lucru.
Astfel, puteți economisi până la 60 % din timp. Datorită secțiunilor transversale de până la 4 mm², blocurile terminale modulare sunt adecvate pentru pozarea cablurilor de comandă în interiorul tablourilor de distribuție.

Conexiune COMBI cu fișă

Conexiune cu fișă COMBI modulară

Conexiune COMBI conectabilă

Blocurile terminale modulare cu conexiune COMBI respectă cele mai înalte cerințe universale.
Curentul nominal este condus la nivelul blocurilor terminale modulare prin intermediul pinului de contact. Grație sistemului de contacte de la nivelul fișei, varianta de conexiune rezistă la vibrații extreme. Conectarea blocurilor terminale modulare COMBI este adecvată pentru lucrările dumneavoastră de cablare automate, semi-automate sau manuale.

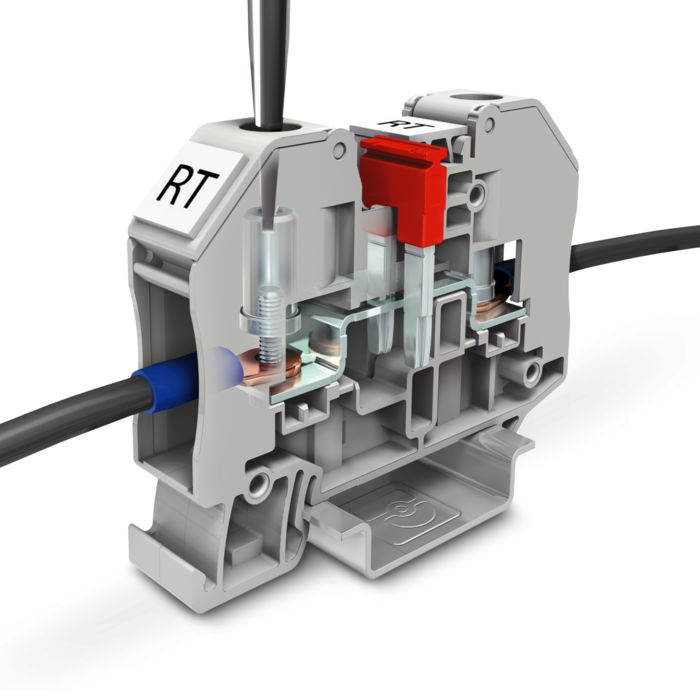

Conexiune cu bolț cu conductori și punți

Conexiune robustă cu bolț RT

Conexiune cu bolț

Blocurile terminale modulare cu conexiune cu bolț sunt adecvate pentru conectarea papucilor de cablu cu inel și tip furcă. Conexiunea facilitează o forță ridicată de extragere a conductorului datorită forței mari de contact și suprafețelor mari de contact. Blocurile terminale modulare cu conexiune cu bolț permit conectarea mai multor conductori într-un singur punct de conectare. Un alt avantaj îl reprezintă piulițele înfundate captive de la nivelul capacelor cu balamale, rabatabile în sus.

Blocuri terminale de trecere, blocuri terminale multi-nivel și blocuri terminale multi-conductor

Utilizați blocurile terminale de trecere, blocurile terminale multi-nivel și blocurile terminale multi-conductor de la Phoenix Contact pentru a conecta doi sau mai mulți conductori asigurând economie de spațiu. Blocurile terminale modulare se remarcă prin posibilitatea flexibilă de șuntare și modalitățile optime de marcare. Astfel, blocurile terminale modulare reprezintă o soluție universală pentru tehnologia de conectare, regăsindu-se în orice tablou de distribuție.

Bloc terminal de trecere cu tehnologie de tip push-in

Blocuri terminale de trecere pentru o cablare ușoară

Blocuri terminale de trecere
Blocurile terminale de trecere se remarcă prin două puncte de conectare și printr-un design compact.
Domeniul generos de secțiuni transversale al blocurilor terminale modulare permite utilizarea universală în orice aplicație.

Blocuri terminale multi-conductor
Cu blocurile terminale multi-conductor de la Phoenix Contact, puteți realiza o cablare și mai compactă. Conectați până la patru conductori printr-o cablare individuală pentru fiecare bloc terminal.

Blocuri terminale multi-nivel
În comparație cu blocurile terminale multi-conductor, blocurile terminale multi-nivel vă permit să realizați o cablare cu un grad și mai înalt de densitate. Blocurile terminale multi-nivel sunt disponibile în modele cu până la trei niveluri. La fiecare nivel este dispus un singur potențial. Fiecare nivel dispune de cel puțin o conexiune, precum și de un canal propriu pentru funcții. Canalele pentru funcții ale anumitor blocuri terminale cu două niveluri sunt concepute astfel încât să puteți conecta diferite niveluri cu ajutorul punților verticale. Pentru a realiza trecerea acestor punți, sistemul CLIPLINE complete dispune de punți cu fir speciale pentru blocuri terminale multi-nivel.

Blocuri terminale pentru componente cu tehnologie de tip push-in

Blocuri terminale pentru componente pentru diverse utilizări

Blocuri terminale pentru componente pentru diverse aplicații

Puteți utiliza blocurile terminale pentru componente de la Phoenix Contact pentru domenii de activitate speciale. Blocurile terminale modulare vă stau la dispoziție cu LED-uri, diode de blocare sau rezistențe. Schemele electrice sau simbolurile imprimate de la nivelul blocurilor terminale modulare reduc considerabil riscul unei cablări eronate.

Diferitele variante ale blocurilor terminale pentru componente sunt necesare, de exemplu, pentru următoarele aplicații:

  • Blocurile terminale modulare cu LED-uri sunt utilizate pentru vizualizarea stărilor de operare dintr-un sistem.
  • Blocurile terminale pentru componente cu diode de blocare sunt necesare pentru protejarea componentelor împotriva curenților de întoarcere sau a rezistențelor.
  • Blocurile terminale pentru componente cu rezistențe sunt utilizate pentru limitarea, precum și pentru distribuirea curentului și a tensiunii.

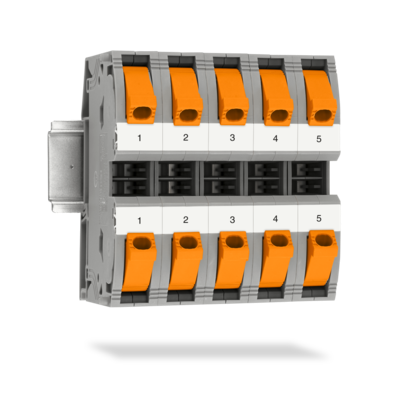

Gama de blocuri terminale pentru curenți mari PTPOWER

Blocuri terminale pentru curenți mari pentru tensiuni nominale de până la 1500 V

Blocuri terminale pentru curenți mari cu tehnologie Power-Turn și cu șurub

Blocurile terminale pentru curenți mari de la Phoenix Contact sunt proiectate pentru o tensiune nominală de până la 1500 V. Blocurile terminale modulare se pot fixa pe șine DIN sau se pot înșuruba prin montare directă la nivelul plăcii de montare. Blocurile terminale pentru captare adecvate garantează o alimentare și o distribuție de potențial simple. Blocurile terminale sunt disponibile cu o secțiune transversală de până la 240 mm².

 Blocuri terminale hibride cu două tehnologii de conectare

Blocuri terminale hibride - două tehnologii de conectare

Blocurile terminale hibride – două tehnologii de conectare într-un singur bloc terminal

Blocurile terminale hibride sunt blocuri terminale care dispun de metode de conectare diferite pentru tabloul de distribuție și pentru conectarea pe câmp. Astfel, blocurile terminale pot îndeplini simultan cerințele pentru cablări interne și externe.
Blocurile terminale hibride cuprind diverse blocuri terminale funcționale, de ex., blocuri terminale de trecere, blocuri terminale cu deconectare, blocuri terminale cu deconectare pentru traductoare de măsură sau terminale de distribuție a potențialului.

Blocuri terminale pentru instalație pentru tablouri de distribuție

Blocuri terminale pentru instalații destinate clădirilor

Blocuri terminale pentru instalație pentru distribuitoare plate și tablouri de distribuție

Blocurile terminale pentru instalație facilitează construcția distribuitoarelor pentru instalații destinate clădirilor. Blocurile terminale pentru instalație extrem de înguste reprezintă soluția potrivită pentru cablarea în distribuitoare plate. Cu ajutorul sistemelor trifazice, puteți realiza multiplexarea cu punți de conectare standard. Datorită glisorului de separare integrat, puteți efectua verificarea rezistenței izolației fără a deconecta conductorul neutru.

Gama de produse a blocurilor terminale pentru instalație
Gama de produse a blocurilor terminale pentru instalație cuprinde diferite variante de blocuri terminale pentru instalație pe trei niveluri, precum și blocuri terminale pentru deconectare a conductorului neutru și blocurile terminale de trecere, de deconectare și pentru împământare aferente.

Bloc terminal de alimentare pentru bare colectoare pentru conductorul neutru
Cu blocurile terminale de alimentare puteți conecta barele colectoare pentru conductorul neutru în mod rapid și simplu. Prin funcția integrată de cadru de capăt și suport, economisiți spațiu suplimentar în distribuitorul pentru instalație. Un cadru suport cu contur identic completează portofoliul de produse.

Bloc terminal cu deconectare pentru separarea unui circuit individual
Blocurile terminale pentru instalație cu cuțit de deconectare pentru separarea circuitelor electrice individuale sunt adaptate la cerințele dumneavoastră specifice din tehnologia de instalare. Realizați cablarea blocurilor terminale modulare conform standardului DIN VDE 0100-0108 referitor la cerințe de cablare și conectare în distribuitoarele destinate instalațiilor din clădiri publice și cerința de separare a unui circuit individual, conform DIN VDE 0100-718.

Instalarea clară a KNX
Cu blocurile terminale cu două niveluri codate cromatic, instalarea KNX, cu o lățime totală de numai 3,5 mm pentru fiecare bloc terminal modular, devine și mai confortabilă. În plus, blocurile terminale modulare KNX vă garantează o multiplexare simplă a potențialului cu ajutorul punților de conectare standardizate. Pentru o vizibilitate mai bună, punctele de conectare ale blocurilor terminale modulare dispun de o asociere cromatică la culorile conductorilor. Astfel, realizați comod multiplexarea pe o lățime totală de numai 7 mm a firelor principale și de rezervă a sistemului de magistrală KNX.

Blocuri terminale cu deconectare pentru traductoare de măsură cu diverse conexiuni

Blocuri terminale cu deconectare pentru traductoare de măsură la circuite secundare ale transformatoarelor de curent

Blocuri terminale cu deconectare pentru traductoare de măsură pentru realizarea confortabilă a circuitelor de testare

Blocurile terminale cu deconectare pentru traductoare de măsură oferă un confort sporit pentru toate circuitele de testare necesare din circuitele secundare ale transformatoarelor de curent. Prin cele șase canale universale pentru funcții, blocurile terminale cu deconectare pentru traductoare de măsură vă oferă cel mai înalt grad de funcționalitate și de flexibilitate la distribuirea potențialului. Cu ajutorul variantelor de conectare cu un contact de scurtcircuit integrat, defazat înainte, puteți asigura protecția transformatoarelor de curent conectate.
Pe lângă modularitate și funcționalitate, blocurile terminale modulare garantează o operare sigură prin marcarea clară a stărilor de comutare.

Blocuri terminale mini la nivelul sistemului, pentru o cablare care asigură economie de spațiu

Blocuri terminale mini pentru o cablare care asigură economie de spațiu

Blocuri terminale mini și de dimensiuni reduse

Blocurile terminale mini și blocurile terminale de dimensiuni reduse contribuie la miniaturizarea din ce în ce mai prezentă în producția de mașini, sisteme de distribuție și tablouri de distribuție. În ciuda dimensiunilor reduse, blocurile terminale modulare utilizează accesoriile standardizate de punte, de marcare și de verificare ale sistemului CLIPLINE complete.

Blocuri terminale mini MPT

Blocurile terminale mini au o lățime totală de doar 3,5 mm și o înălțime de 28,1 mm la nivelul șinei DIN NS 15. Astfel, blocurile terminale sunt ideale pentru montarea în cutii de comutare, panouri de comandă sau cutii de conexiuni etc. de mici dimensiuni. Blocurile terminale mini pot fi instalate la nivelul șinei DIN NS 15 de mici dimensiuni. Marcarea standardizată acoperă canalul pentru funcții al blocurilor terminale modulare. Cu toate acestea, canalul pentru funcții este în continuare adecvat pentru utilizarea punților de conectare standard. Blocurile terminale în miniatură, cu zonă de conectare COMBI, sunt ideale pentru structura modulară și compactă a sistemelor și, în plus, folosesc componentele de conectare consacrate ale sistemului CLIPLINE complete.

Blocuri terminale de dimensiuni reduse și distribuitoare de potențial de dimensiuni reduse

Blocurile terminale de dimensiuni reduse de la Phoenix Contact sunt compatibile cu conductori care prezintă o capacitate de conectare de 0,14 mm² până la 1,5 mm². Blocurile terminale modulare vă oferă o soluție de cablare ce asigură o economie mare de spațiu, în diferite tipuri de montaj. Puteți fixa blocurile terminale de dimensiuni reduse atât prin blocare la nivelul șinei DIN NS 15, cât și direct pe peretele de montare, cu ajutorul unui pin de fixare sau al unei flanșe de blocare. Pentru lucrări de service și de întreținere, blocurile terminale modulare individuale dispun de o conexiune de testare suplimentară. Blocurile terminale de dimensiuni reduse sunt disponibile și ca variante de distribuitor de potențial cu număr diferit de poziții. Marcajele de la nivelul fiecărui punct de conectare se realizează prin intermediul unor benzi de marcare autocolante.

Blocuri terminale pentru motoare

Blocuri terminale pentru cablarea motoarelor trifazice cu economie de spațiu

Blocuri terminale pentru motoare

Blocurile terminale pentru motoare de la Phoenix Contact sunt blocuri terminale modulare cu patru niveluri. Blocurile terminale sunt ideale pentru aplicații de până la 600 V conform UL. Datorită lățimii de 5,2, respectiv 6,2 mm a blocurilor terminale modulare, puteți realiza o cablare a motoarelor trifazice care asigură economie de spațiu.
Pentru blocurile terminale pentru motoare monofazice sunt adecvate și blocurile terminale pentru instalație PTI.

Bloc terminal pentru împământare cu tehnologie de tip push-in

Blocuri terminale pentru împământare conform standardului IEC 60947-7-2

Blocuri terminale pentru împământare pentru siguranța dumneavoastră

Blocurile terminale pentru împământare galben-verzui de la Phoenix Contact corespund standardului IEC 60947-7-2. Blocurile terminale pentru împământare sunt disponibile cu diverse funcții și tehnologii de conectare. Pentru a realiza o conexiune între blocurile terminale modulare și șina DIN, blocurile terminale modulare PE dispun de un picior de montare metalic. După fixare, acest picior realizează automat o conexiune la șina DIN.

Blocuri terminale modulare pentru senzori/actuatoare pentru cablarea semnalului

Blocuri terminale modulare pentru senzori/actuatoare pentru cablarea simplă a semnalului

Blocuri terminale modulare pentru senzori/actuatoare pentru cablarea clară a semnalului

Blocurile terminale pentru senzori/actuatoare PTIO sunt adaptate în mod optim, prin design-ul lor compact, la cablarea controlerelor moderne ale mașinilor. Datorită acestor blocuri terminale modulare, puteți cabla senzorii și actuatoarele bipolare la o lățime a blocului terminal de numai 3,5 mm. În plus, blocurile terminale modulare permit cablarea senzorilor și a actuatoarelor cu 3 sau 4 conductori.

Bloc terminal cu soclu pentru siguranță pentru asigurare facilă

Blocuri terminale cu soclu pentru siguranță în diferite variante

Blocuri terminale cu soclu pentru siguranță

Cu blocurile terminale cu soclu pentru siguranță de la Phoenix Contact, puteți utiliza siguranțe cu diverse tipuri de design și curenți nominali diferiți. Cu ajutorul variantelor pe mai multe niveluri, puteți conduce un potențial asigurat și un potențial neasigurat printr-un bloc terminal. Variantele pentru utilizarea în domenii ce prezintă potențial exploziv cu protecție la aprindere tip Ex-nA extind domeniul de utilizare al blocurilor terminale modulare și completează gama de produse.
Blocurile terminale cu soclu pentru siguranță permit verificarea confortabilă a siguranțelor prin conexiuni bilaterale de testare. Cu ajutorul afișajelor LED, se garantează o identificare rapidă a siguranțelor defecte. Datorită siguranțelor fuzibile ușor accesibile, siguranțele de la nivelul blocurilor terminale modulare pot fi înlocuite, asigurându-se economie de spațiu. Pe lângă blocurile terminale modulare în sine, gama de produse cuprinde siguranțe fuzibile pentru siguranțe fuzibile tubulare, siguranțe de suprafață pentru automobile și fișe cu declanșare termică.

Blocuri terminale modulare pentru deconectarea cu cuțit

Blocuri terminale de deconectare cu cuțit pentru separarea simplă a circuitelor

Blocuri terminale cu deconectare și blocuri terminale de deconectare cu cuțit

În special în tehnologia de verificare și de măsurare, se folosesc diverse blocuri terminale modulare, cu ajutorul cărora se poate realiza în mod simplu separarea manuală a circuitelor. Blocurile terminale de deconectare cu sau fără cuțit vă oferă o capacitate de susținere a curentului de până la 31 A și o tensiune nominală de 1000 V. Blocurile terminale de deconectare cu cuțit de la Phoenix Contact dispun de un cuțit de deconectare cu levier ușor de utilizat. Blocurile terminale de bază pentru deconectare pun la dispoziție o zonă de separare standardizată pentru integrarea conectorilor pentru componente, a fișelor cu siguranță fuzibilă, a fișelor de deconectare sau a conectorilor de trecere.

CLIPLINE complete - sistemul de blocuri terminale modulare
Sistemul de blocuri terminale modulare pentru asamblarea simplă și rapidă a șirurilor dumneavoastră de blocuri terminale
CLIPLINE complete
Phoenix Contact dorește să își ajute clienții să își optimizeze procesele. În domeniul producției de tablouri de distribuție, rapiditatea, manevrarea și calitatea se numără printre cei mai importanți factori. Din acest motiv, am creat sistemul de blocuri terminale modulare CLIPLINE complete. Acest sistem vă asistă în vederea asamblării rentabile a șirurilor dumneavoastră de blocuri terminale.
Către broșură
