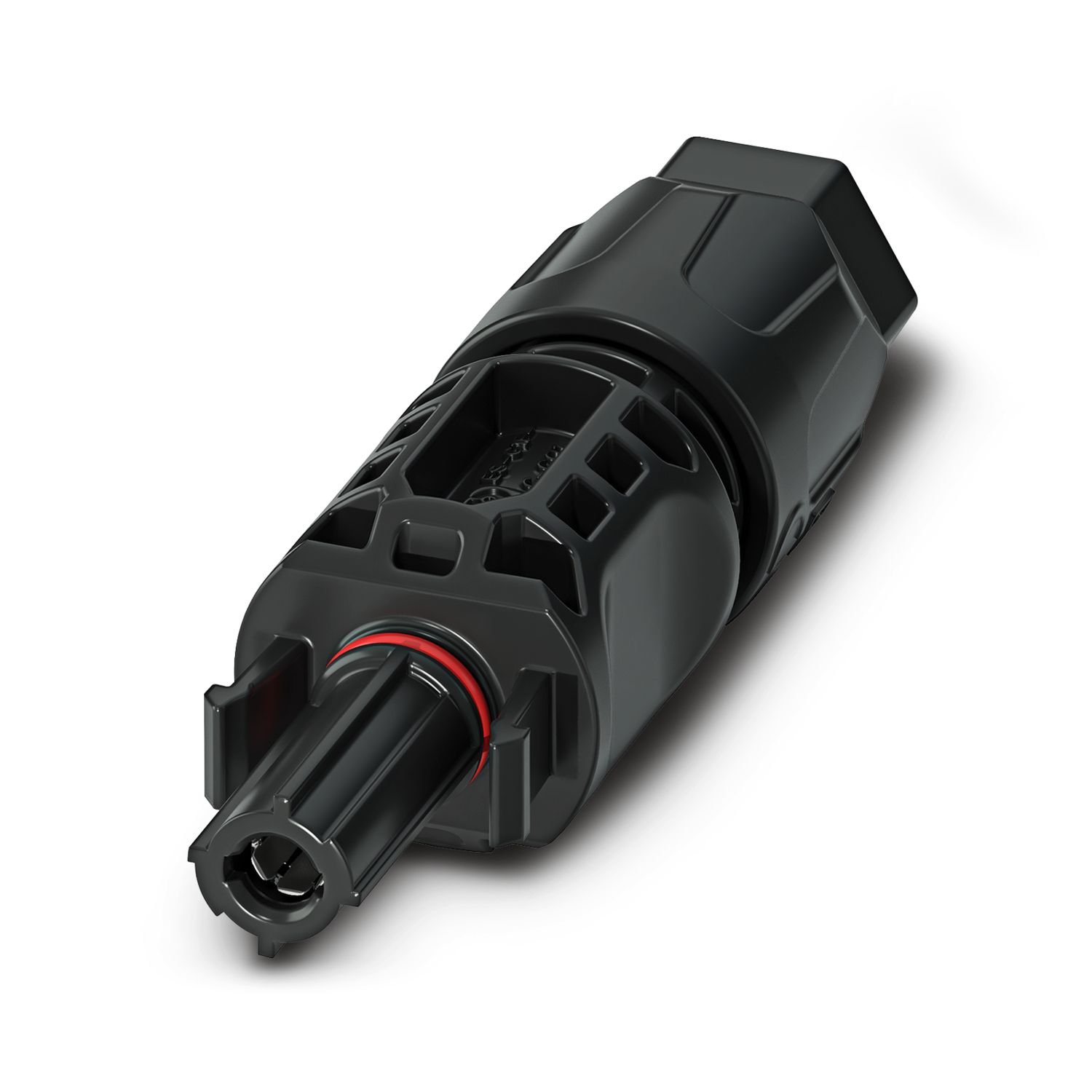

ES-C1F-C-CO1 - Złącze

1231074

Złącze, Rodzina produktów: BPP, kolor: czerwony/czarny, liczba biegunów: 1, przekrój żyły min.: 2,5 mm², przekrój żyły maks.: 6 mm², napięcie znamionowe: 1500 V DC, prąd obliczeniowy: 40 A, Rodzaj przyłącza: Zaciskane, Sposób połączenia styku: Gniazdo, średnica przewodu min.: 5 mm, średnica przewodu maks.: 8 mm

Szczegóły produktu

Uwaga dotycząca bezpieczeństwa
Uwaga dotycząca bezpieczeństwa	• OSTRZEŻENIE: Używać wyłącznie produktów będących w nienagannym stanie. Należy regularnie sprawdzać produkty, czy nie są uszkodzone. Uszkodzone produkty należy natychmiast wycofać z eksploatacji. Uszkodzone produkty należy wymienić. Nie wolno ich naprawiać.
	• OSTRZEŻENIE: Produkt może być instalowany i eksploatowany wyłącznie przez personel wykwalifikowany w zakresie elektrotechniki zgodnie z poniższymi uwagami dotyczącymi bezpieczeństwa. Wykwalifikowany personel musi znać podstawy elektrotechniki. Musi on być w stanie rozpoznawać zagrożenia oraz ich unikać. Odpowiedni symbol umieszczony na opakowaniu oznacza, że do instalacji i eksploatacji produktu wymagany jest personel wykwalifikowany w zakresie elektrotechniki.
	OSTRZEŻENIE: Złączy nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie oraz niewłaściwe użytkowanie może prowadzić do obrażeń ciała i/lub szkód materialnych.
	• Produkty są przeznaczone do zastosowań w budowie instalacji, sterowników i wyposażenia elektrycznego.
	• Nie wolno dokonywać manipulacji ani otwierać nieprawidłowo produktów konfekcjonowanych.
	• Używać wyłącznie wtyczek przeciwnych określonych w normach podanych w danych technicznych (np. wtyczki podane na stronie phoenixcontact.pl w dziale akcesoriów danego produktu).
	• W przypadku bezpośredniego używania produktu w połączeniu z produktami innych producentów odpowiedzialność spoczywa na użytkowniku.
	• Przy napięciu roboczym > 50 VAC przewodzące obudowy złączy muszą być uziemione
	• Zwrócić uwagę na prawidłowe podłączenie uziemienia ochronnego i funkcyjnego.
	• Przestrzegać odpowiednich danych technicznych. Informacje te można znaleźć w następujących miejscach: o Na produkcie o Na etykiecie na opakowaniu o W dołączonej dokumentacji o Na stronie internetowej phoenixcontact.pl przy produkcie
	• Przestrzegać instrukcji montażu/dokumentacji projektowej dostępnych do pobrania na stronie phoenixcontact.pl przy odpowiednim produkcie.
	• Niepodłączone złącza zabezpieczać osłonką. Odpowiednie akcesoria można znaleźć na stronie phoenixcontact.pl przy odpowiednim produkcie
	• Złącze nagrzewa się podczas normalnej pracy. W zależności od warunków otoczenia powierzchnia złącza może się znacznie nagrzewać. W takim przypadku użytkownik jest odpowiedzialny za umieszczenie odpowiednich ostrzeżeń (np. DIN EN ISO 13732-1:2008-12).
	• Podczas używania złącza musi być ono całkowicie wetknięte i zablokowane.
	• Podczas układania przewodu zwrócić uwagę na to, aby obciążenie ciągnące działające na złącze nie przekraczało określonych w normach dozwolonych wartości granicznych.
	• Przestrzegać minimalnego promienia gięcia przewodu. Ułożyć przewód bez skręcania.

Typ produktu	Złącza do zasobników energii
Rodzina produktów	BPP
Liczba biegunów	1
Właściwości izolacji
Klasa ochrony	II
Stopień zabrudzenia	2

napięcie znamionowe (II/2)	1500 V
Napięcie znamionowe (III/2)	1500 V
Napięcie znamionowe ATD	1500 V DC wg IEC 62852:2014/AMD1:2020
Znamionowe napięcie udarowe	16 kV
Znamionowe napięcie udarowe (III/3)	16 kV
Prąd znamionowy	40 A (wg IEC 62852:2014/AMD1:2020)
Prąd znamionowy (4,0 mm²)	34 A (wg IEC 62852:2014/AMD1:2020)
Prąd znamionowy (2,5 mm²)	27 A (wg IEC 62852:2014/AMD1:2020)
Opór przejścia	≤ 0,45 mΩ
Rezystancja przejścia	< 0,3 mΩ (Zacisk do zacisku)

Rodzaj przyłącza	Zaciskane
Długość odizolowania	8 mm

Szerokość	20 mm
Wysokość	20 mm
Długość	72,8 mm

Kolor	czerwony/czarny
Kolor części obudowy	black
Materiał Obudowa	PPE
Materiał Zestyk	Cu
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	mPPE
Materiał uszczelki kabla	EPDM
materiał powierzchni styku	Ag
materiał uszczelki toroidalnej	Silopren LSR 2660

Zewnętrzna średnica przewodu	5 mm ... 8 mm
Zewnętrzna średnica przewodu	5 mm ... 8 mm
pojedyncze żyły, przekrój	2,5 mm² 6 mm²
Długość odizolowania przewodów jednożyłowych	9 mm -1 mm
Siła wyciągania przewodu	> 80 N
Bezhalogenowość	tak

Średnica zewnętrzna przewodu	5,00 mm 8,00 mm
Dane mechaniczne
Średnica zewnętrzna przewodu	5,00 mm 8,00 mm
Liczba cykli wtykania	100
Siła wcisku	45 N ±10 N
Siła ciągnienia	250 N ±50 N (po zablokowaniu)

Warunki otoczenia
Stopień ochrony	IP20 (niewetknięty)
	IP66/IP68 (2 m / 2 h) (wetknięty)
Temperatura otoczenia (praca)	-40 °C ... 85 °C (W zależności od krzywej redukcyjnej)
Temperatura otoczenia (montaż)	-5 °C ... 50 °C

Normy/przepisy	IEC 62852/UL 6703

Dane handlowe

Numer artykułu	1231074
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	ABLDBB
Klucz produktu	ABLDBB
GTIN	4063151331559
Waga jednej sztuki (z opakowaniem)	10,25 g
Waga jednej sztuki (bez opakowania)	10,22 g
Numer taryfy celnej	85359000
Kraj pochodzenia	IN

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	1500 V	50 A	14 - 10

Environmental product compliance

Produkty kompatybilne

Akcesoria

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Triphenyl phosphate (nr CAS: 115-86-6)
SCIP	ca4aa529-5e52-408c-af70-d06505e41168
