FP 0,8/ 12-FV 4,85
-
Złącza sprężynowe SMD
1061643
Złącze sprężynowe SMD, prąd znamionowy: 1,7 A, napięcie probiercze: 500 V AC, liczba biegunów: 12, raster: 0,8 mm, kolor: czarny, powierzchnia styku: Au, sposób połączenia styku: Gniazdo, montaż: Lutowanie SMD
Liczba pinów
Szczegóły produktu
| Typ produktu | Złącze sprężynowe SMD |
| Rodzina produktów | FP 0,8/...-FV 4,85 |
| Liczba biegunów | 12 |
| Raster | 0,8 mm |
| Liczba rzędów | 2 |
| Liczba potencjałów | 12 |
| Pinlayout | Liniowa geometria punktów lutowniczych |
| Właściwości | |

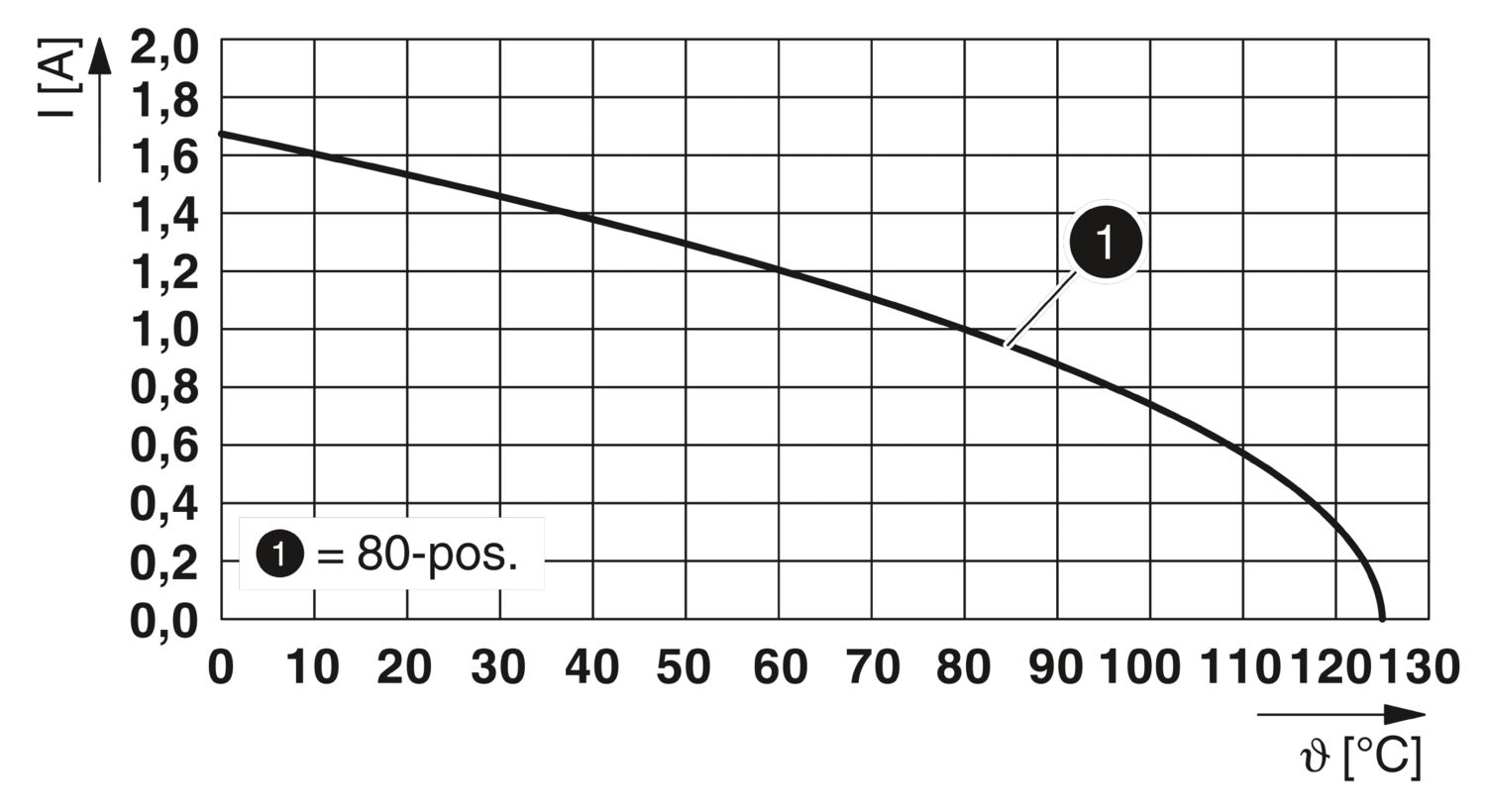

| Prąd znamionowy IN | 1,7 A IEC 60512-5-2:2002-02 (przy 20°C 80-pin.) |
| Opór przejścia | 20 mΩ |
| Napięcie probiercze | 500 V AC IEC 60512-4-1:2003-05 |
| Transmisja danych | |
| Szybkość transmisji | 16 Gb/s |
| Sposób montażu | Lutowanie SMD |
| Pinlayout | Liniowa geometria punktów lutowniczych |
| Wskazówki dot. montażu | |
| proces | Lutowanie rozpływowe |
| Moisture Sensitive Level | MSL 1 |
| Temperatura klasyfikacji Tc | 260 °C |
| Cykle lutowania w reflow | 3 |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | Powłoka selektywna |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Złoto (Au) |
| Powierzchnia metalowa w obszarze połączenia (warstwa pośrednia) | Nikiel (Ni) |
| Powierzchnia metalowa w obszarze lutowania (warstwa wierzchnia) | Cyna (Sn) |
| Powierzchnia metalowa w obszarze lutowania (warstwa pośrednia) | Nikiel (Ni) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | czarny (9005) |
| Materiał izolacyjny | LCP |
| Grupa materiału izolacyjnego | IIIb |
| CTI wg IEC 60112 | 150 |
| Klasa palności wg UL 94 | V0 |
| Uwaga dotycząca eksploatacji | Dozwolone napięcie podczas pracy zależy od danej aplikacji z uwzględnieniem odstępów izolacyjnych powietrznych i powierzchniowych zgodnie z wymaganiami dotyczącymi izolacji wg IEC 60664-1. |
| Dane procesów lutowania | Artykuły nadają się do montażu obustronnego i lutowania pułapowego. |
| Rysunek wymiarowy |
|
| Raster | 0,8 mm |
| Szerokość [w] | 9,58 mm |
| Wysokość [h] | 5,45 mm |
| Długość [l] | 7,3 mm |
| Wysokość | 4,85 mm |
| Zastosowanie | |
| Pokrycie zestyków | 0,8 mm |
| Przesunięcie środka | ± 0,7 mm w osi podłużnej i poprzecznej |
| Wysokość układania | 6 mm Tolerancja: +1,5 mm (w kombinacji ze Rodzina produktów:FP 0,8/...-MV 1,15) |
| 7,5 mm Tolerancja: +1,5 mm (w kombinacji ze Rodzina produktów:FP 0,8/...-MV 2,65) | |
| 12 mm Tolerancja: +1,5 mm (w kombinacji ze Rodzina produktów:FP 0,8/...-MV 7,15) | |
| 13,5 mm Tolerancja: +1,5 mm (w kombinacji ze Rodzina produktów:FP 0,8/...-MV 8,65) | |
| Długość wetknięcia | 1,5 mm |
| Tolerancja kąta | ± 5 ° w osi wzdłużnej i poprzecznej (podczas podłączania) |
| ± 5 ° w osi wzdłużnej i poprzecznej (po podłączeniu) | |
| Przesunięcie osiowe w kierunku X (wzdłużne) | ± 0,3 mm (Kompensacja tolerancji w stanie wetkniętym) |
| Przesunięcie osiowe w kierunku Y (poprzeczne) | ± 0,3 mm (Kompensacja tolerancji w stanie wetkniętym) |
| Konstrukcja PCB | |
| Geometria punktów lutowniczych | 0,5 x 3 mm |
| Badanie termiczne | Grupa badań C | |
| Specyfikacja pomiarowa | IEC 60512-5-2:2002-02 |
| Sprawdzona liczba pinów | 80 |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | IEC 60512-3-1:2002-02 |
| Rezystancja izolacji sąsiednich biegunów | ≥ 5 GΩ |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Grupa materiału izolacyjnego | IIIb |
| Minimalny odstęp izolacyjny powietrzny i powierzchniowy | 0,25 mm |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | IEC 60068-2-6:2007-12 |
| Częstotliwość | 10 - 2000 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 1,5 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 200 m/s² (58 Hz ... 2000 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie trwałości | |
| Specyfikacja pomiarowa | IEC 60512-9-1:2010-03 (jako podstawa) |
| Rezystancja styku R1 | 20 mΩ |
| Rezystancja styku R2 | 20 mΩ |
| Liczba cykli podłączania-odłączania | 500 |
| Rezystancja izolacji sąsiednich biegunów | ≥ 5 GΩ |
| Udary | |
| Specyfikacja pomiarowa | IEC 60068-2-27:2008-02 |
| Rodzaj udaru | O kształcie półsinusoidy |
| Przyspieszenie | 490 m/s² |
| Czas trwania udaru | 11 ms |
| Kierunki pomiaru | Oś X, Y i Z (dod. i uj.) |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -55 °C ... 125 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Rysunek wymiarowy |
|
| Rodzaj opakowania | Taśma o szerokości 16 mm |
| szerokość pasa [W] | 16 mm |
| wymiar zewnętrzny cewki [W2] | ≤ 22,4 mm |
| średnica cewki [A] | ≤ 330 mm |
| Rodzaj opakowania | Przezroczysta torebka |
| Poziom ESD | (D) zdolność do odprowadzania ładunków elektrostatycznych |
| Specyfikacja pomiarowa | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Produkty kompatybilne
Korzyści
Pozłacane powierzchnie stykowe zapewniają długotrwałą jakość przewodzenia
Niezawodne połączenia mechaniczne i elektryczne dzięki dwustronnemu systemowi połączeń ScaleX
Solidność: technologia ScaleX zapewnia wysoką kompensację tolerancji i ochronę styków
Elastyczne projektowanie urządzeń: różne liczby biegunów, różne kształty i wysokości piętrowania przy wysokiej niezawodności połączenia
Najczęściej zadawane pytania
Czy mogę osiągnąć również wyższe prądy znamionowe niż 1,7 A na styk?
Górna granica prądu znamionowego wynosi 1,7 A na styk w przypadku złącza obciążonego pełnym prądem. Jeśli na przykład zasilane są cztery bieguny, można uzyskać 3,9 A na styk (przy temperaturze otoczenia 20 °C).... Zobacz więcej
Górna granica prądu znamionowego wynosi 1,7 A na styk w przypadku złącza obciążonego pełnym prądem. Jeśli na przykład zasilane są cztery bieguny, można uzyskać 3,9 A na styk (przy temperaturze otoczenia 20 °C).
Zobacz mniejJak można sprawdzić styki lutownicze na nieekranowanym złączu typu płytka-płytka FP 0,8?
Styki lutownicze są wyprowadzone spod obudowy i mogą być sprawdzane za pomocą automatycznej kontroli wzrokowej (AOI).
Czym jest ScaleX?
ScaleX jest zarejestrowaną marką technologiczną dla naszego opatentowanego systemu styków. Ten jedyny w swoim rodzaju podwójny styk zapewnia niezawodne, solidne połączenie płytek drukowanych oraz wysoką kompensację tolerancji podczas podłączania.... Zobacz więcej
ScaleX jest zarejestrowaną marką technologiczną dla naszego opatentowanego systemu styków. Ten jedyny w swoim rodzaju podwójny styk zapewnia niezawodne, solidne połączenie płytek drukowanych oraz wysoką kompensację tolerancji podczas podłączania.
Zobacz mniejCo sprawia, że złącza typu płytka-płytka z serii FP 0,8 są tak wyjątkowe?
FP 0,8 jest naszym wszechstronnym urządzeniem do podłączania płytek drukowanych w urządzeniu. Złącze typu płytka-płytka jest wszechstronnym specjalistycznym rozwiązaniem sprawdzającym się pod względem solidności, elastyczności i zmienności dzięki nas... Zobacz więcej
FP 0,8 jest naszym wszechstronnym urządzeniem do podłączania płytek drukowanych w urządzeniu. Złącze typu płytka-płytka jest wszechstronnym specjalistycznym rozwiązaniem sprawdzającym się pod względem solidności, elastyczności i zmienności dzięki naszemu systemowi połączeń ScaleX. Szczególnie przekonująca jest wysoka transmisja danych do 52 Gb/s i wartość prądu 1,7 A na styk (prąd znamionowy). Kolejna zaleta: FP 0,8 jest dostępny w wersji ekranowanej i nieekranowanej, dzięki czemu można go używać indywidualnie w zależności od wymagań.
Zobacz mniejZ jaką ilością biegunów dostępne jest złącze typu płytka-płytka FP 0,8?
Złącze FP 0,8 jest dostępne z 12, 20, 32, 52 i 80 biegunami, każde w wersji ekranowanej i nieekranowanej.
Why are there two unshielded AOI and SL versions in the FP 0,8 series?
The unshielded AOI version offers the advantage of the exposed solder contacts for automatic optical inspection.
The unshielded SL version (shieldless) has the advantage that the solder contacts and therefore the footprint on the PCB are identical...
Zobacz więcej
The unshielded AOI version offers the advantage of the exposed solder contacts for automatic optical inspection.
The unshielded SL version (shieldless) has the advantage that the solder contacts and therefore the footprint on the PCB are identical to the shielded SH version. This means that shielded and unshielded versions can be used without changing the PCB layout. Here, the solder joints can be checked via CT scan or X-ray analysis.
