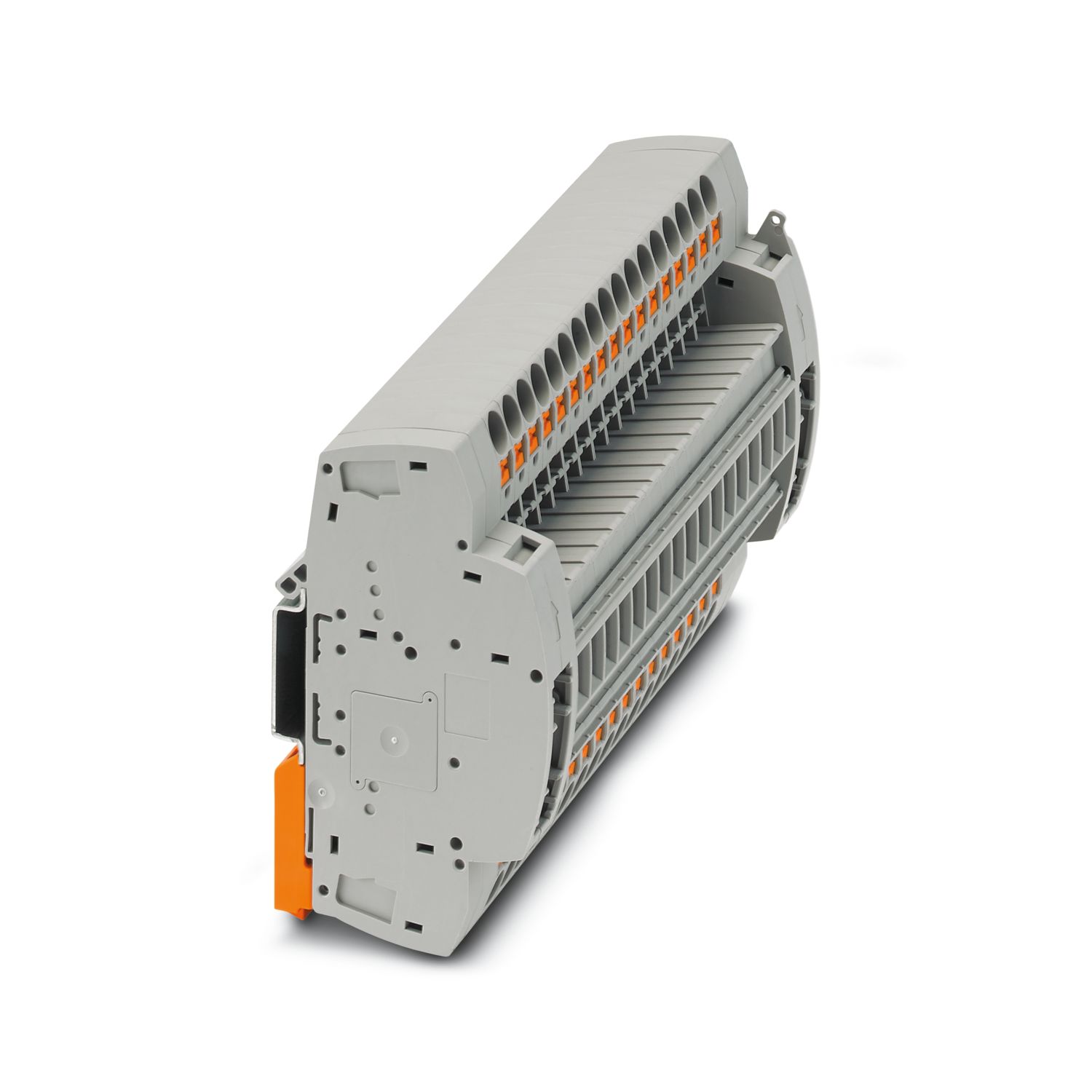

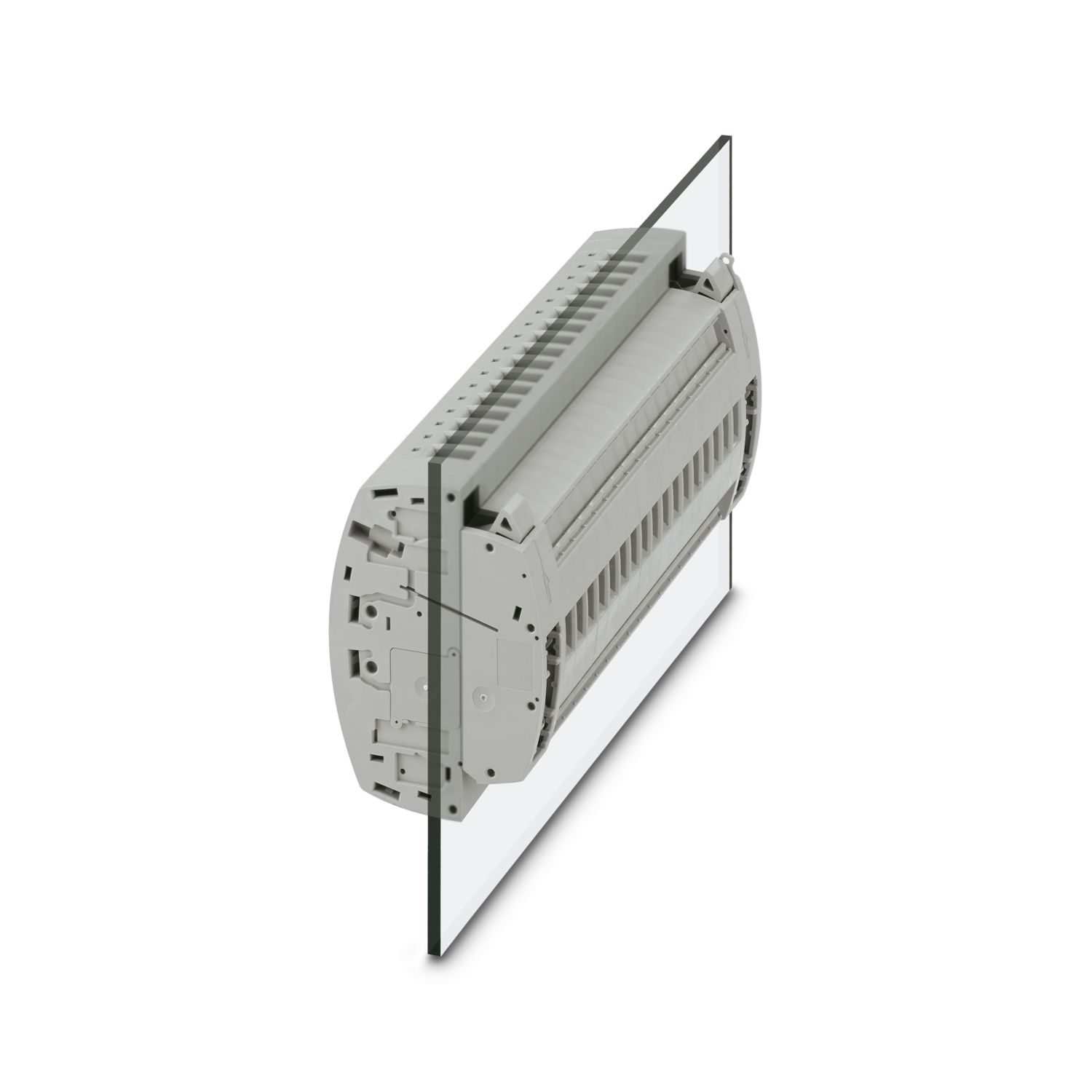

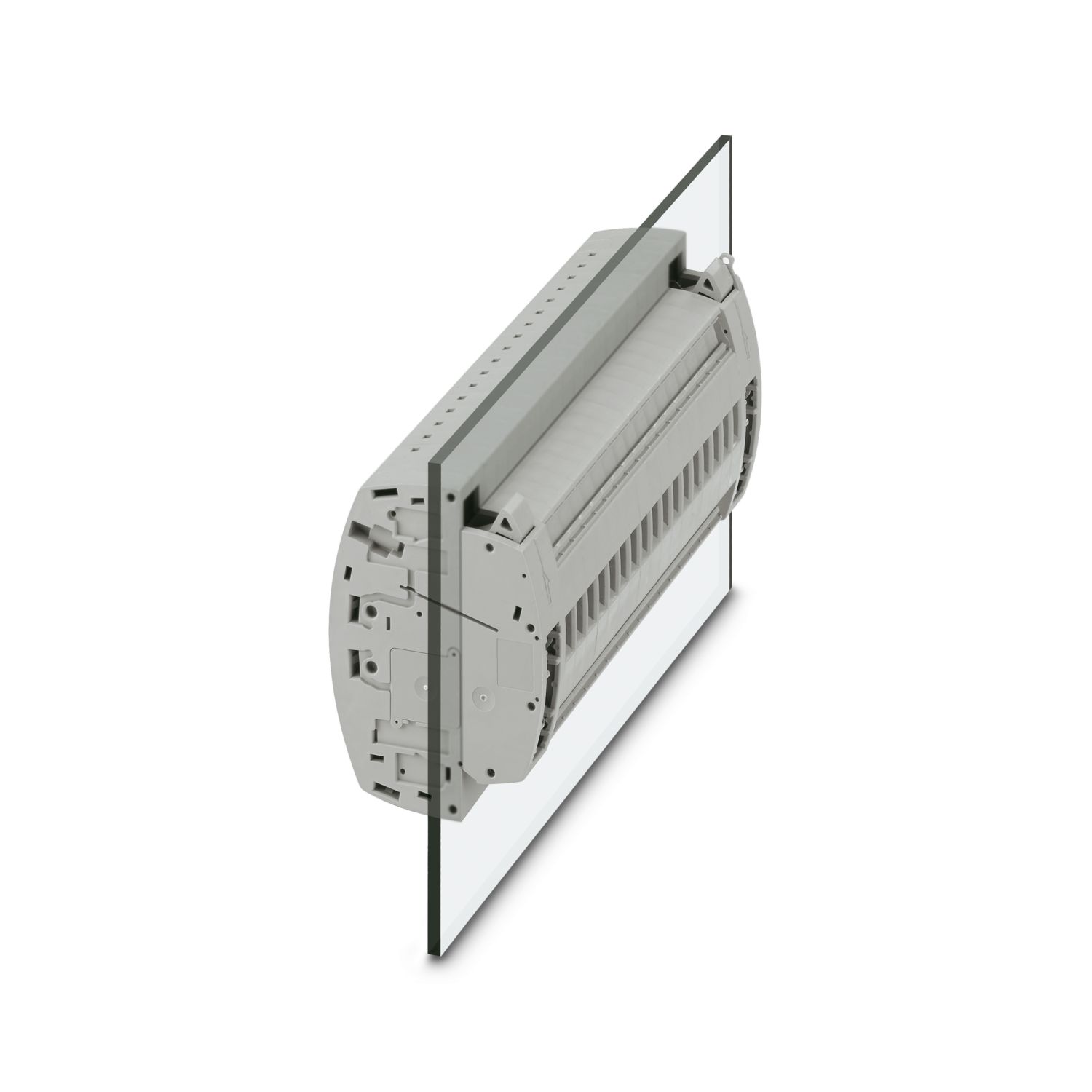

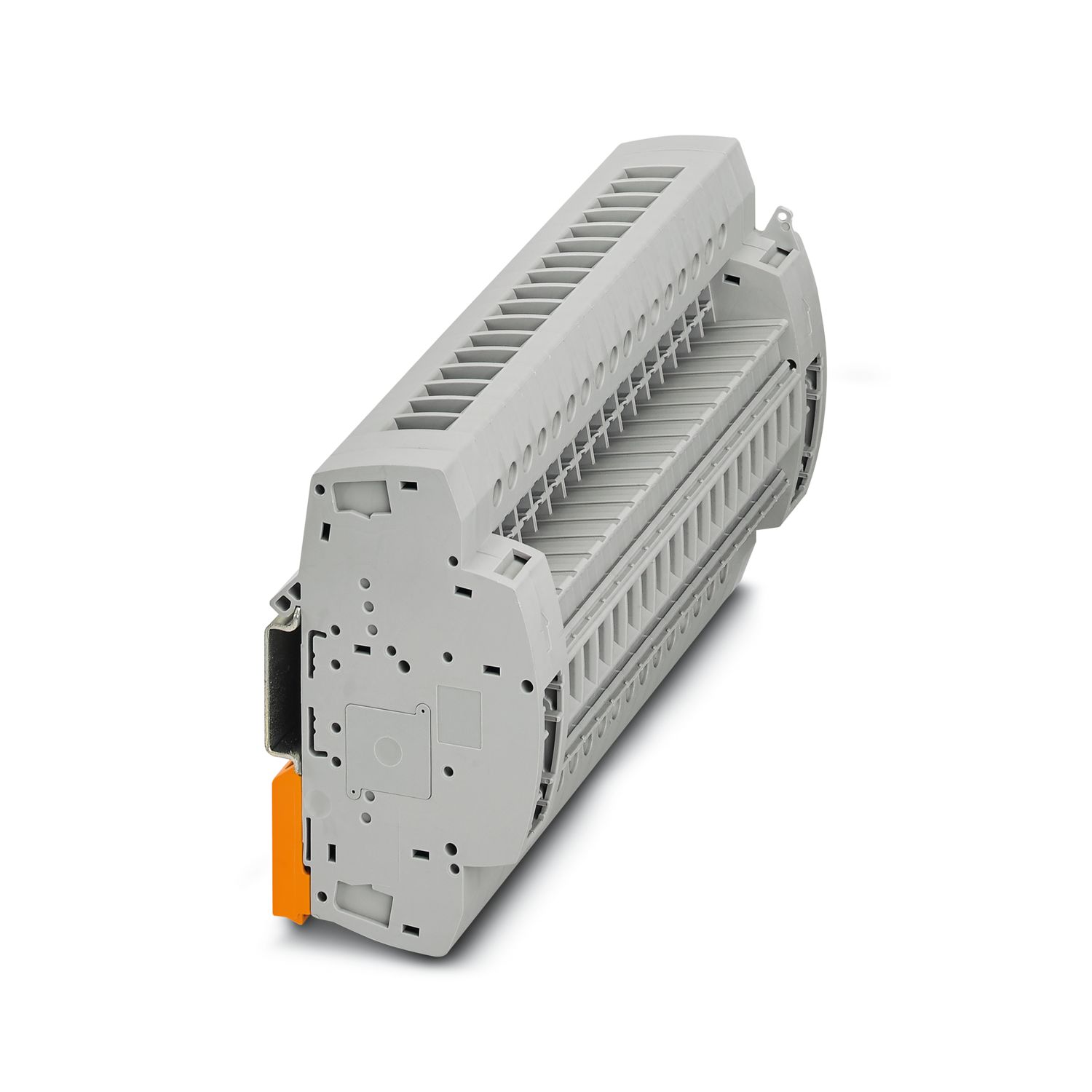

FTP-2/17
-
Wtyczka testowa
3001720
Wtyczka testowa, dowolnie konfigurowalny, napięcie znamionowe: 400 V, prąd znamionowy: 24 A, Przekrój znamionowy: 2,5 mm2, kolor: szary
Szczegóły produktu
| Typ produktu | Wtyki pomiarowe |
| Liczba biegunów | 17 |
| Raster | 8,2 mm |
| Liczba rzędów | 1 |
| Potencjały | 17 |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Znamionowe napięcie udarowe | 4 kV |
| Maksymalna utrata mocy w warunkach znamionowych | 1,31 W |
| Napięcie udarowe pomiarowe | 5 kV |
| Przekrój znamionowy | 6 mm² |
| Moment dokręcenia gniazda pomiarowego | 0,5 |
| Wskazówka | Przekrój żyły zależy od używanej końcówki kablowej |
| Przekrój przewodu, linka | 0,5 mm² ... 2,5 mm² |
| Przekrój przewodu linki [AWG] | 20 ... 14 (przeliczone według IEC) |
| Prąd znamionowy | 24 A |
| Maksymalny prąd obciążenia | 24 A |
| Napięcie znamionowe | 400 V AC/DC |
| Przekrój znamionowy | 2,5 mm² |
| Rysunek wymiarowy |
|
| Szerokość | 171,2 mm |
| Wysokość | 86 mm |
| Raster | 8,2 mm |
| Kolor | szary (RAL 7042) |
| Klasa palności wg UL 94 | V0 |
| Grupa materiału izolacyjnego | I |
| Materiał izolacyjny | PA |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -60 °C ... 85 °C |
| Temperatura otoczenia (składowanie/transport) | -25 °C ... 55 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C) |
| Temperatura otoczenia (montaż) | -5 °C ... 70 °C |
| Temperatura otoczenia (aktywacja) | -5 °C ... 70 °C |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Sposób montażu | Wtykanie do gniazda |
Korzyści
Łatwo i z oszczędnością czasu dzięki funkcjonalnemu zestawieniu operacji łączeniowych
Oszczędność miejsca dzięki gniazdom wtyczek probierczych rozmieszczonym z przesunięciem
Ekonomicznie dzięki dostosowanej do potrzeb, modułowej budowie oraz zastosowaniu standaryzowanych akcesoriów CLPLINE complete
Zintegrowany, wytrzymały styk łączeniowy jest zaprojektowany pod kątem najwyższych wymagań, zastosowanie materiałów o najwyższej jakości zapewnia transmisję prądów sygnałowych również przy wielokrotnym użyciu
Maksymalne bezpieczeństwo dzięki wyprzedzającemu i automatycznemu zwieraniu przetwornika
Automatycznie tworzone zwarcie przekładnika i wykonanie z zabezpieczeniem przed dotykiem
gwarantują maksymalne bezpieczeństwo podczas wykonywania pomiaru.
