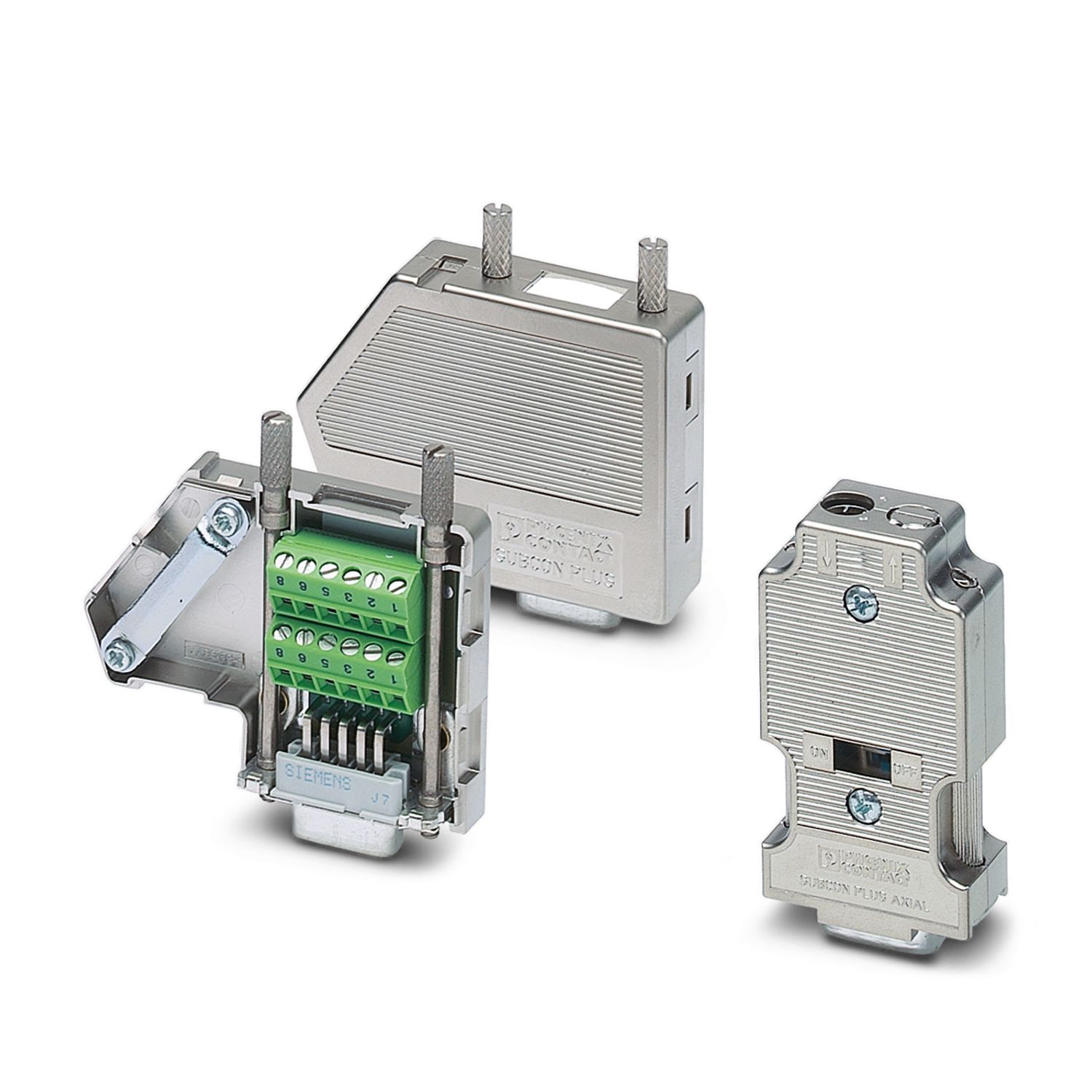

9-biegunowa wersja rodziny wtyków SUBCON-... nadaje się w szczególności do INTERBUS (ale nie tylko). Możliwość dużej liczby innych zastosowań otwiera się dzięki przyporządkowaniu wszystkim stykom przyłączy z zaciskami śrubowymi 1 mm2. Program obejmuje wtyki SUBCON 9-, 15- i 25-biegunowych ze stykami męskimi lub żeńskimi, z jednym wprowadzeniem kabla do połączeń punkt-punkt.
SUBCON-PLUS-M/AX 9
-
Wtyk mag. D-SUB
2904467
Wtyk D-SUB, 9-biegunowy, styk męski, wersja osiowa z dwoma doprowadzeniami kabla, typ uniwersalny do wszystkich systemów, przyporządkowanie biegunów: 1, 2, 3, 4, 5, 6, 7, 8, 9 na złącze śrubowe
Szczegóły produktu
| Ograniczenie użycia | |
| Wskazówka dot. CCCex | Brak możliwości używania w obszarach zagrożonych wybuchem w Chinach. |
| Typ produktu | Wtyki danych |
| MTTF | 6706 Lata (Standard SN 29500, temperatura 25°C, cykl roboczy 21%) |
| 1817 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 34,25%) | |
| 155 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 100%) | |
| Przyporządkowanie pinów | wszystkie przyłącza 1:1 na zaciskach śrubowych |
| Napięcie znamionowe UN | 50 V DC |
| Prąd znamionowy IN | 100 mA |
| Przyłącze wtykowe D-SUB | |
| Rodzaj przyłącza | wtyk D-SUB |
| Przyłącze dla płytki drukowanej | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 4,5 mm |
| minimalny przekrój przewodu sztywnego | 0,14 mm² |
| maksymalny przekrój przewodu sztywnego | 0,5 mm² |
| Minimalny przekrój przewodu elastycznego | 0,14 mm² |
| Maksymalny przekrój przewodu elastycznego | 0,5 mm² |
| Przewód/zacisk sztywny AWG min. | 26 |
| Przewód/zacisk sztywny AWG maks. | 20 |
| Min. przekrój przewodu giętkiego AWG | 26 |
| Maks. przekrój przewodu elastycznego AWG | 20 |
| System magistrali | Typ uniwersalny do wszystkich systemów |
| Sygnał | RS-232 |
| RS-422 | |
| RS-485 |
| Rysunek wymiarowy |
|
| Szerokość | 17 mm |
| Wysokość | 31,5 mm |
| Długość | 58,2 mm |
| Materiał (Obudowa) | ABS (metalizowany) |
| Zewnętrzna średnica przewodu | 7,6 mm ... 8,4 mm (Wchodząca szyna magistrali) |
| Dane mechaniczne | |
| Liczba cykli wtykania | > 200 |
| Odporność na wibracje według EN 60068-2-6/IEC 60068-2-6 | Drgania (praca): 5g, 10 ... 150 Hz, 2,5 h, w kierunku XYZ |
| Udar wg EN 60068-2-27/IEC 60068-2-27 | Wstrząsy (eksploatacja): 15g, czas trwania 11 ms, impuls uderzenia półsinus. |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 75 °C |
| Temperatura otoczenia (składowanie/transport) | -25 °C ... 80 °C |
| Wysokość | ≤ 5000 m (Ograniczenie - patrz deklaracja producenta w sprawie eksploatacji na wysokości) |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 5 % ... 95 % (bez kondensacji) |
| ATEX | |
| Oznaczanie | II 3 G Ex ec IIC T4 Gc |
| Certyfikat | PxCIF15ATEX2744241X |
| Informacja | Należy przestrzegać szczegółowych wskazówek instalacyjnych zawartych w dokumentacji! |
| Test korozji przy przepływie gazu | |
| Oznaczanie | ISA-S71.04-1985 G3 Harsh Group A |
| Brak substancji negatywnie wpływających na lakierowanie | VDMA 24364:2018-05 |
cULus Recognized
ID dopuszczenia: E238705ATEX
ID dopuszczenia: PxCIF15ATEX2744241X
Korzyści
Konfekcjonowanie w warunkach panujących na obiekcie
Oddzielne złącza dla każdego przewodu
Duża szybkość transmisji
Łatwy montaż za pomocą śrub radełkowanych
Duże bezpieczeństwo EMV
Możliwość uniwersalnego zastosowania
