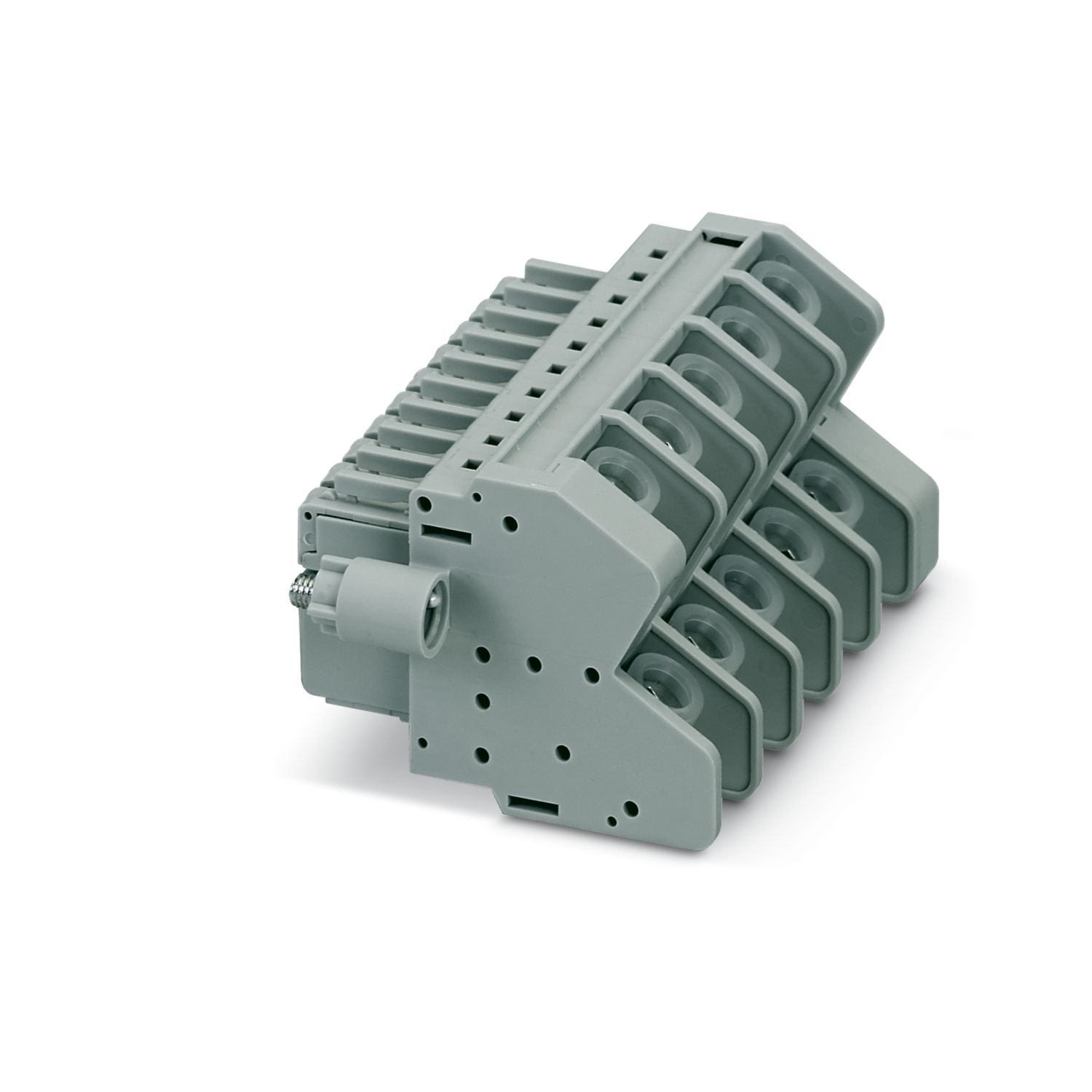

BP 4-5CT - Wtyk zwierający
BP 4-5CT
-
Wtyk zwierający
3208733
przekrój
rodzaj przyłącza
Prąd Piktogram
napięcie Piktogram
Wtyki do czterech przekładników prądowych, każdorazowo z wyprzedzającym zwarciem przekładnika
Szczegóły produktu
Expand all
Collapse all
Dane techniczne
Właściwości produktu
Typ produktu
Wtyki
Liczba biegunów
10
Raster
6,1 mm
Ilość przyłączy
10
Liczba rzędów
1
Potencjały
10
Właściwości izolacji
Kategoria przepięciowa
III
Stopień zabrudzenia
3
Parametry elektryczne
Znamionowe napięcie udarowe
4 kV
Maksymalna utrata mocy w warunkach znamionowych
1,02 W
Dane przyłączeniowe
Przekrój znamionowy
4 mm²
Przekrój znamionowy AWG
10
Rodzaj przyłącza
Przyłącze sworzniowe
Gwint śruby
M4
Moment dokręcania
1,2 ... 1,5 Nm
Długość odizolowania
8 mm ... 9 mm
Przyłącze według normy
IEC 61984
Przekrój przewodu sztywnego
0,5 mm² ... 2,5 mm²
przekrój przewodu AWG
20 ... 14 (przeliczone według IEC)
Przekrój przewodu, linka
0,5 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]
20 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)
0,5 mm² ... 2,5 mm²
Prąd znamionowy
15 A
Maksymalny prąd obciążenia
30 A
Napięcie znamionowe
320 V
Wymiary
Szerokość
86,7 mm
Wysokość
40 mm
Głębokość
56,3 mm
Raster
6,1 mm
Dane materiału
Kolor
szary (RAL 7042)
Klasa palności wg UL 94
V0
Grupa materiału izolacyjnego
I
Materiał izolacyjny
PA
Statyczne zastosowanie materiału izolacyjnego w zimnie
-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)
130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22
HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23
HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24
HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26
HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)
wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)
wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)
wynik pozytywny
Parametry mechaniczne
Dane mechaniczne
Otw. ściana bocz.
nie
Warunki środowiskowe i żywotność
Warunki otoczenia
Temperatura otoczenia (praca)
-60 °C ... 105 °C (maks. krótkotrwała temperatura robocza patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)
-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)
-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)
-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (składowanie/transport)
30 % ... 70 %
Normy i przepisy
Przyłącze według normy
IEC 61984
Montaż
Sposób montażu
Wtykanie do gniazda
Dane handlowe
Numer artykułu
3208733
Jednostka opakowania
10 Szt.
Minimalne zamówienie
10 Szt.
Klucz sprzedaży
BE643X
Klucz produktu
BE643X
GTIN
4055626013015
Waga jednej sztuki (z opakowaniem)
132,22 g
Waga jednej sztuki (bez opakowania)
132,22 g
Numer taryfy celnej
85366990
Kraj pochodzenia
PL
Klasyfikacje
ECLASS
ECLASS-13.0
27250304
ECLASS-15.0
27250304
ETIM
ETIM 10.0
EC002555
UNSPSC
UNSPSC 21.0
39121400
Environmental product compliance
EU RoHS
Spełnia wymagania dyrektywy RoHS
Tak
(Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)
Brak substancji o stężeniu masowym powyżej 0,1%
EF3.1 Zmiana klimatu
CO2e kg
0,957 kg CO2e
Produkty kompatybilne
Expand all
Collapse all
Akcesoria
PC
-
Gwiazda kodująca
3040588
ZBF 6:UNBEDRUCKT
-
Taśma oznaczników ponacinana, płaska
0808710
ZBF 6 CUS
-
Taśma oznaczników ponacinana, płaska
0825027
UC-TMF 6
-
Oznacznik do zacisków
0818140
UC-TMF 6 CUS
-
Oznacznik do zacisków
0824646
UCT-TMF 6
-
Oznacznik do zacisków
0828746
UCT-TMF 6 CUS
-
Oznacznik do zacisków
0829665
ZBF 6,LGS:FORTL.ZAHLEN
-
Taśma oznaczników ponacinana, płaska
0808749
ZBF 6,QR:FORTL.ZAHLEN
-
Taśma oznaczników ponacinana, płaska
0808765
ZBF 6,LGS:GERADE ZAHLEN
-
Taśma oznaczników ponacinana, płaska
0810834
ZBF 6,LGS:UNGERADE ZAHLEN
-
Taśma oznaczników ponacinana, płaska
0810876
FC 4-PCB/10
-
Złącze
3208736
C-RCI 1,5/M4
-
Końcówka oczkowa
3240018
C-RCI 2,5/M4
-
Końcówka oczkowa
3240023
C-RCI 6/M4
-
Końcówka oczkowa
3240027
C-RCEI 1,5/M4
-
Końcówka oczkowa
3241203
C-RCEI 2,5/M4
-
Końcówka oczkowa
3241207
SZS 0,8X4,0 VDE
-
Wkrętak
1212508
