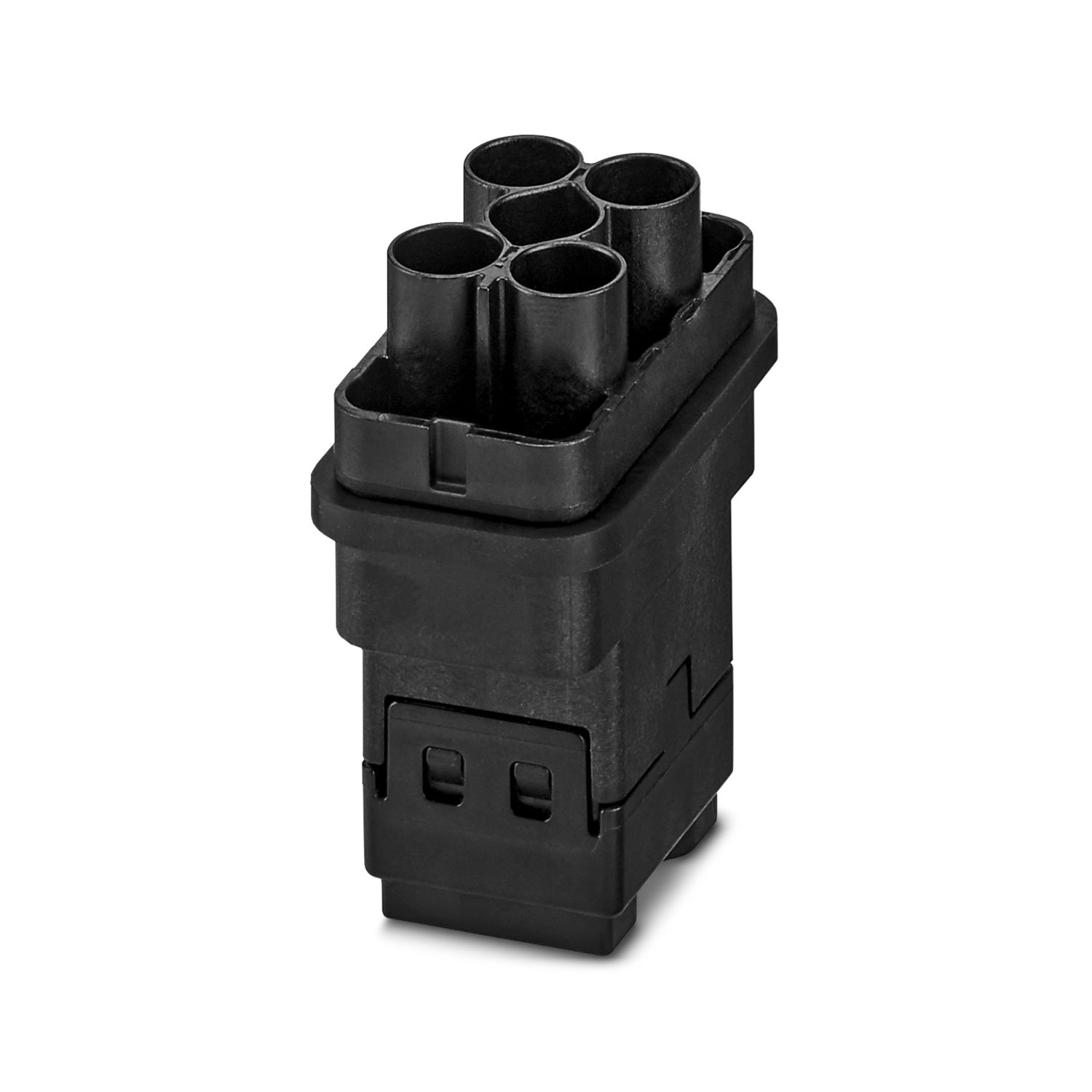

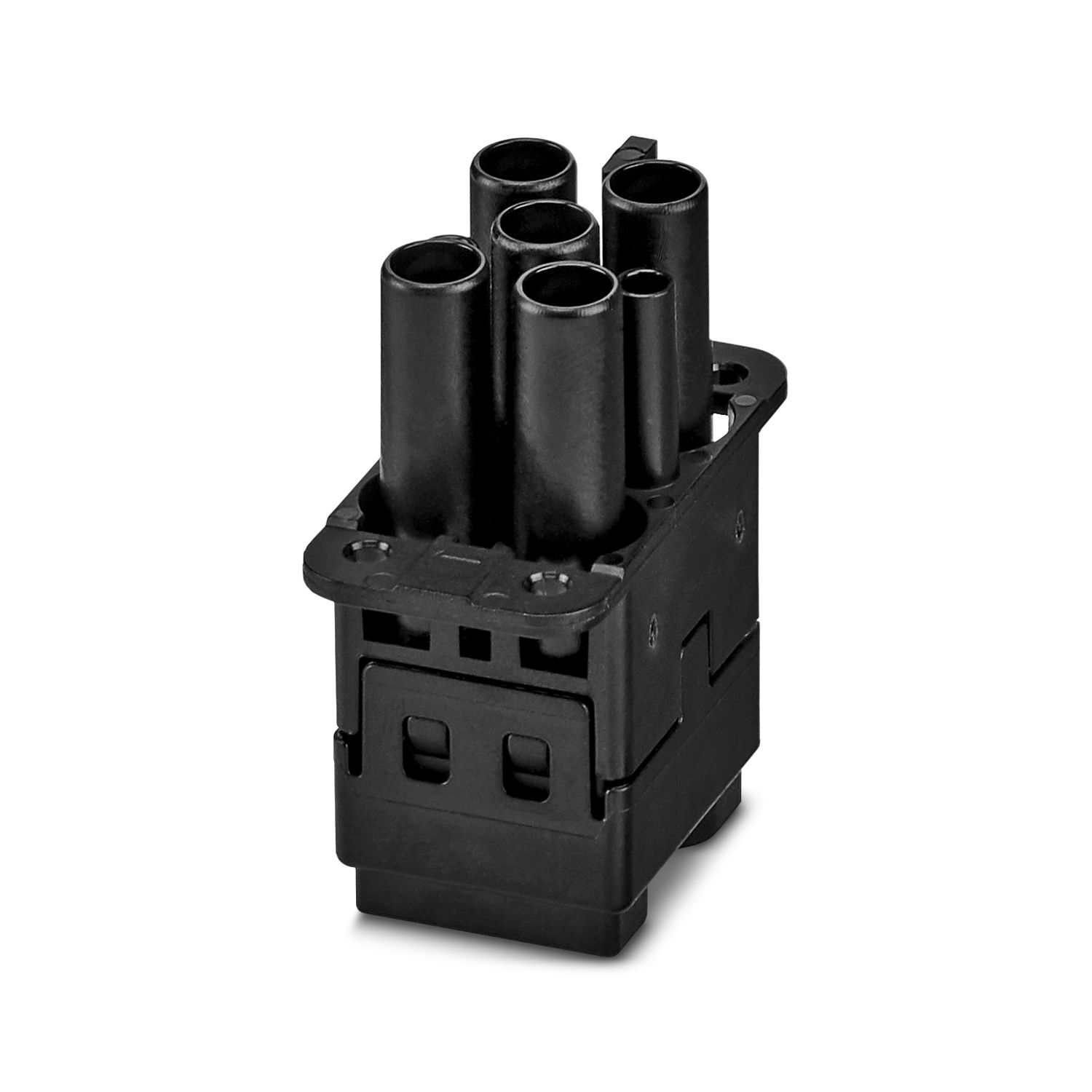

Wkładka stykowa, w kpl. 4 śruby mocujące
HC-COM-Q4/2-I-CT-F-PL
-
Wkładka stykowa
1459657
Wkładka stykowa, liczba biegunów: 4+2+PE, rozmiar: COM, styki mocy: 4, styki sterujące: 2, liczba przyłączy na biegun: 1, Gniazdo, Przyłącze zaciskane, 400 V, 40 A, 1,5 mm2 ... 10 mm2, zastosowanie: Moc/sygnały, nadaje się wyłącznie do obudowy z tworzywa sztucznego
Szczegóły produktu
| Informacje ogólne | Złącza wtykowe mogą być łączone i rozłączane tylko bez obciążenia, w stanie beznapięciowym. |
| Informacje ogólne | Do styków zaciskanych CK4,0-ED..(obwód mocy), CK1,6-ED... (obwód sterowania) |
| Informacja montażu | Zastosowanie zgodnie z przeznaczeniem wymaga również zamontowania w obudowie o stopniu ochrony IP54 lub lepszym |
| Możliwość stosowania tylko w obudowie z tworzywa sztucznego |
| Typ produktu | Wkładka stykowa stałobiegunowa |
| Seria | HC-COM |
| Zastosowanie | Moc/sygnały |
| Konstrukcja | COM |
| Liczba biegunów | 6 |
| wygląd wtyku | 4+2+PE |
| Numeracja styków | 1 - 4 (Styki mocy) |
| 11 - 12 (Styki sterujące) | |
| Liczba przyłączy na biegun | 1 |
| Liczba styków mocy | 4 |
| Liczba styków sterujących | 2 |
| Wykonanie styku | toczone |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zabrudzenia | 3 |

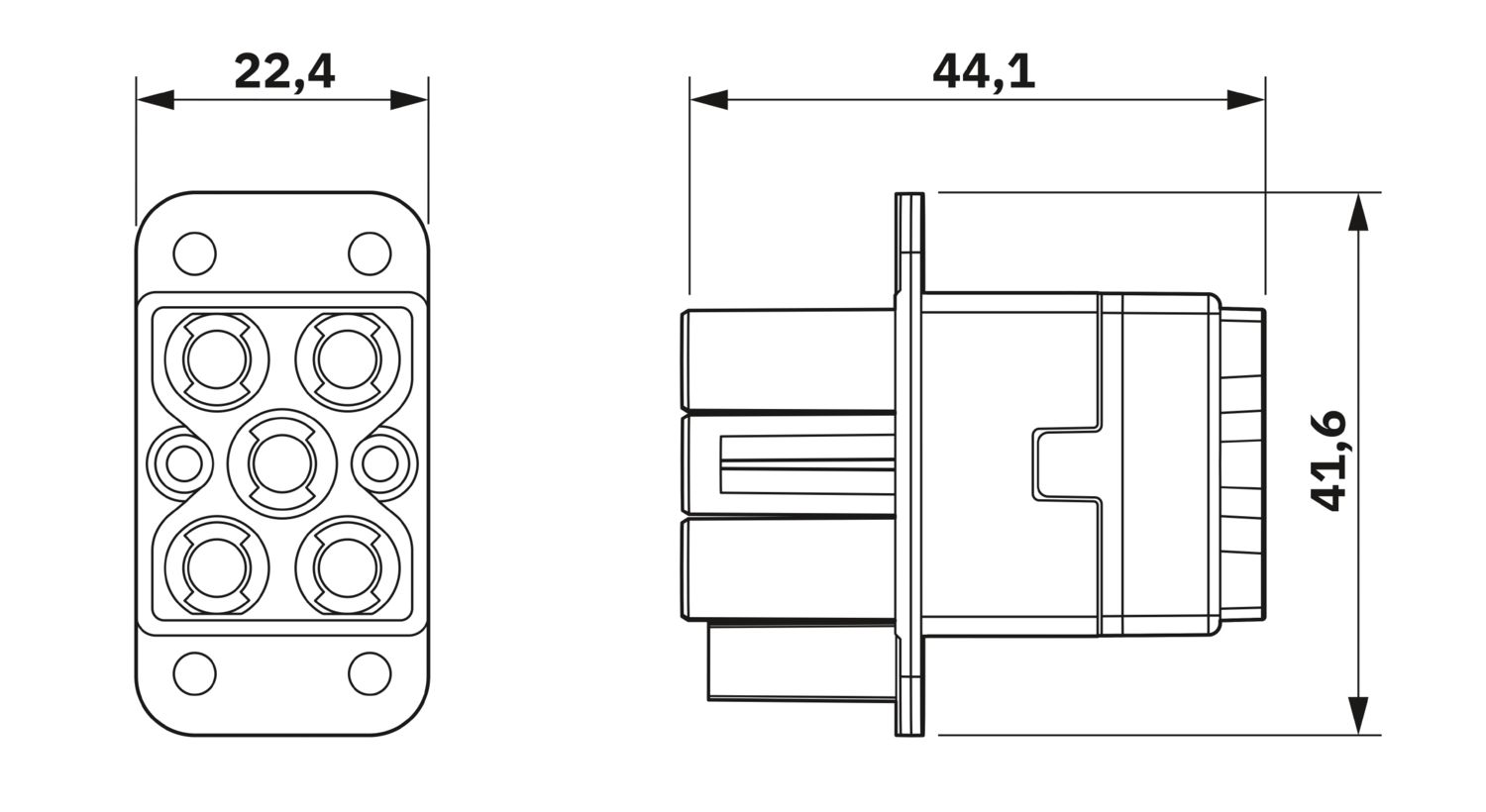

| Rysunek wymiarowy |
|
| Szerokość | 22,4 mm |
| Wysokość | 44,1 mm |
| Długość | 41,6 mm |
| Parametry mechaniczne | |
| Średnica styków | 4 mm |
| Technika przyłączeniowa | |
| Technika przyłączeniowa | Przyłącze zaciskane (Styki mocy) |
| Przyłącze zaciskane (Styki sterujące) | |
| Przyłącze zaciskane (Styk PE) | |
| Liczba przyłączy na biegun | 1 |
| Przyłącze według normy | IEC / EN |
| Przyłącze przewodu | |
| Przekrój przyłącza | 1,5 mm² ... 10 mm² (Styki mocy) |
| 0,14 mm² ... 2,5 mm² (Styki sterujące) | |
| Przekrój przyłączanego przewodu AWG | 16 ... 8 (Styki mocy) |
| 26 ... 14 (Styki sterujące) | |
| Moment dokręcania | 0,5 Nm ... 0,8 Nm (Śruby mocujące do montażu w obudowie HEAVYCON) |
| Długość odizolowanych pojedynczych żył | 9 mm (do 1,5 ... 2,5 mm²) |
| 9,6 mm (Moc 4 ... 6 mm²) | |
| 16 mm (obwód siłowy 10 mm²) | |
| 6 mm (Sygnał 2,5 mm²) | |
| napięcie znamionowe (III/3) | 400 V (styki mocy faza - ziemia) |
| 690 V (styki mocy faza-faza) | |
| 250 V (Styki sterujące) | |
| Napięcie znamionowe | 400/690 V |
| 250 | |
| Znamionowe napięcie udarowe | 6 kV (styki mocy faza-faza) |
| 4 kV (Styki sterujące) | |

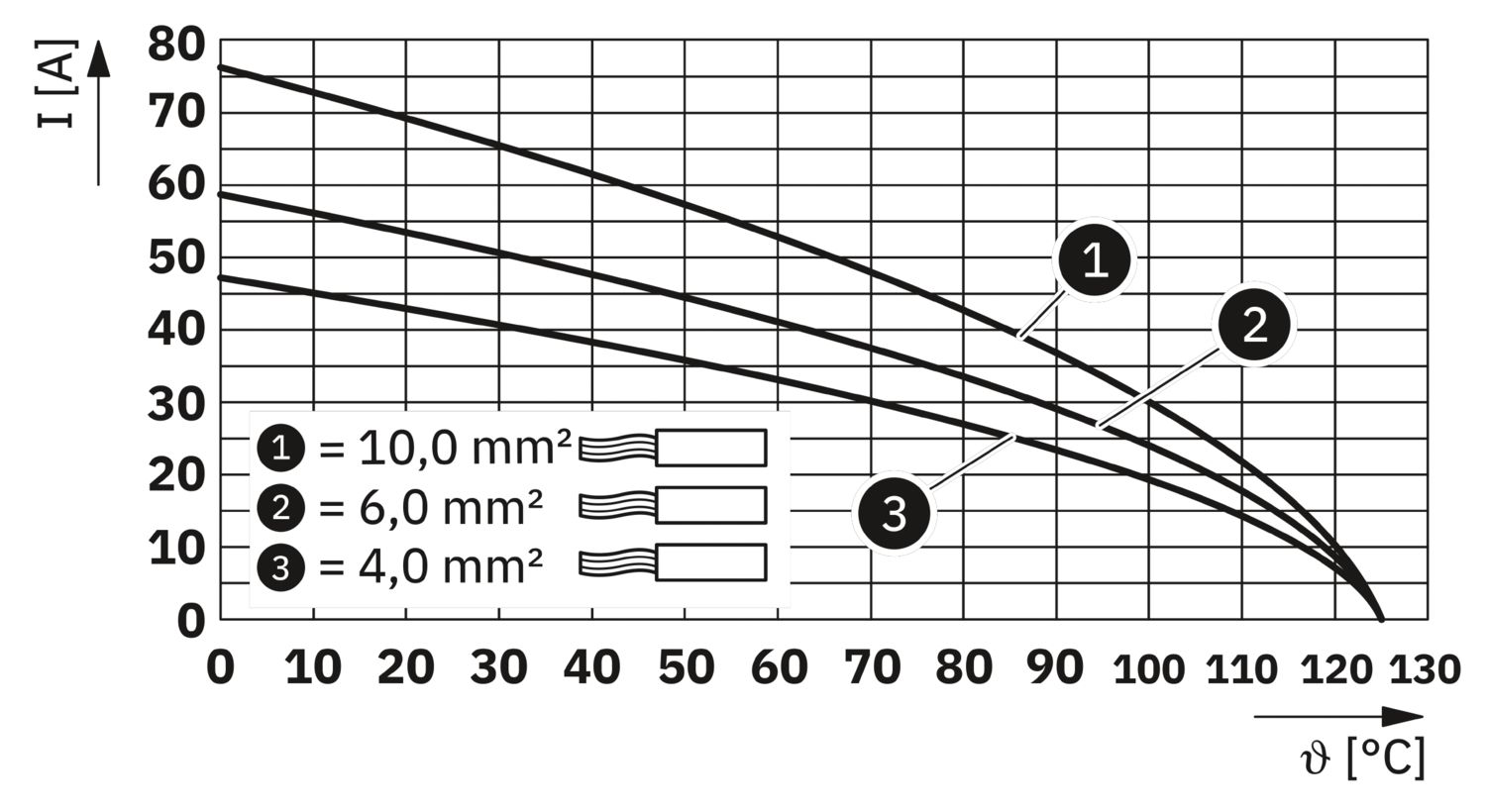

| prąd obliczeniowy | 40 A (Styki mocy) |
| 10 A (Styki sterujące) |
| Dane mechaniczne | |
| Liczba cykli wtykania | ≥ 500 |
| Klasa palności wg UL 94 | V0 |
| materiał styku | Stop miedzi |
| materiał powierzchni styku | Ag (alternatywa Au) |
| materiał uchwytu styków | PC |
| Materiał powierzchni styku, styk mocy | Ag |
| Materiał powierzchni styku, styk sterujący | Ag (alternatywa Au) |
| Normy / przepisy | PC |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C (łącznie z nagrzewaniem się styków) |
| Badanie | |
| Normy/przepisy | PC: Ochrona przeciwpożarowa w pojazdach szynowych – zbiory wymagań R22, R23 i R24 wg DIN EN 45545-2 (Poziom zagrożenia HL1 - HL3) |
CSA
ID dopuszczenia: 2783869| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| keine | ||||
| Zasilanie | 600 V | 38 A | - 8 | |
| Sygnały | 600 V | 10 A | - 14 | |
Korzyści
Odporność na udary i drgania wg DIN EN 61373
