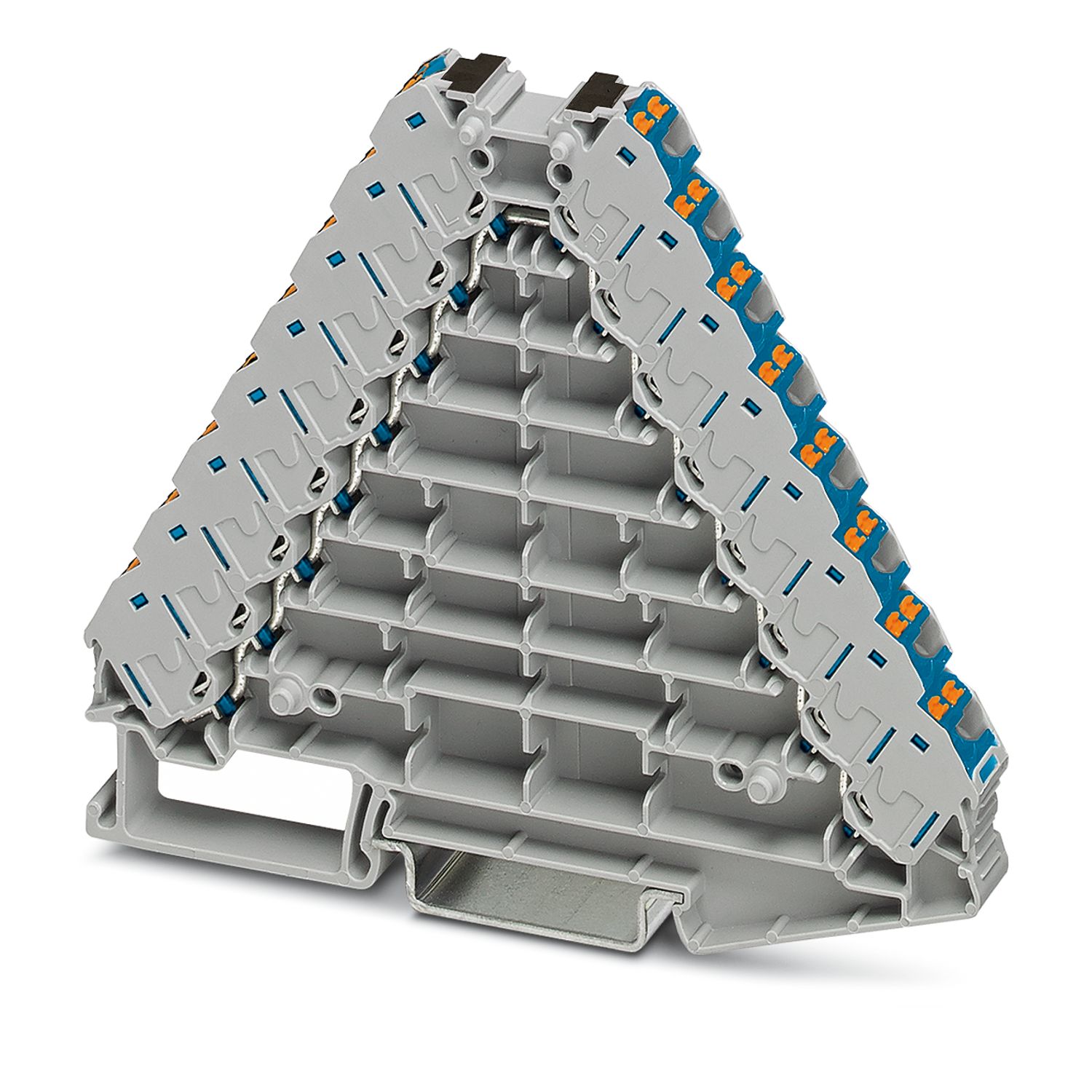

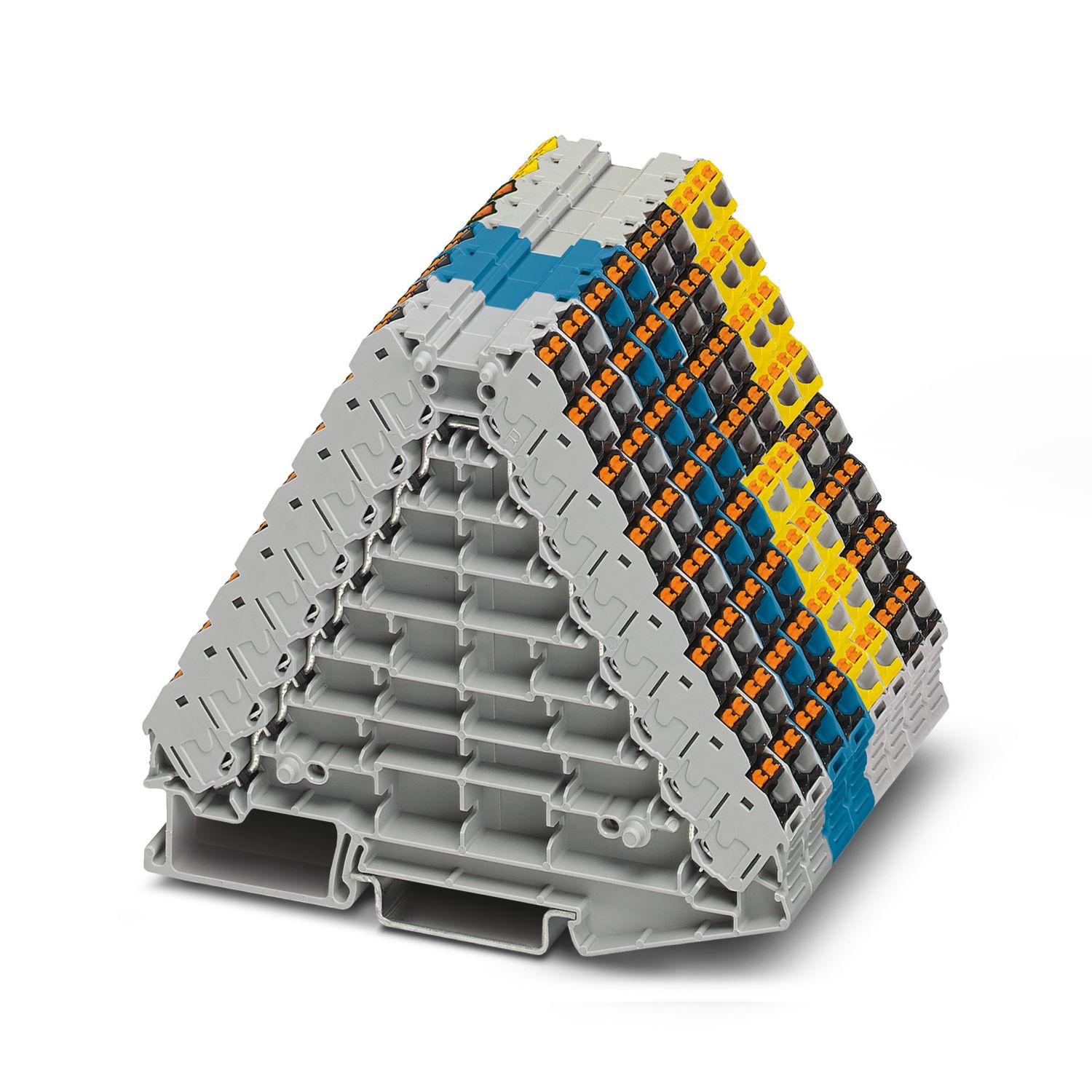

PTRV 8-PV /BU - Rozdzielacz napięcia

3270249

Rozdzielacz napięcia, napięcie znamionowe: 250 V, prąd znamionowy: 17,5 A, rodzaj przyłącza: zaciski Push-in, 1., 2., 3., 4., 5., 6., 7. i 8. poziom, Przekrój znamionowy: 1,5 mm², przekrój: 0,14 mm² - 2,5 mm², montaż: NS 35/7,5, NS 35/15, kolor: szary, kolor elementów przyłączeniowych: niebieski

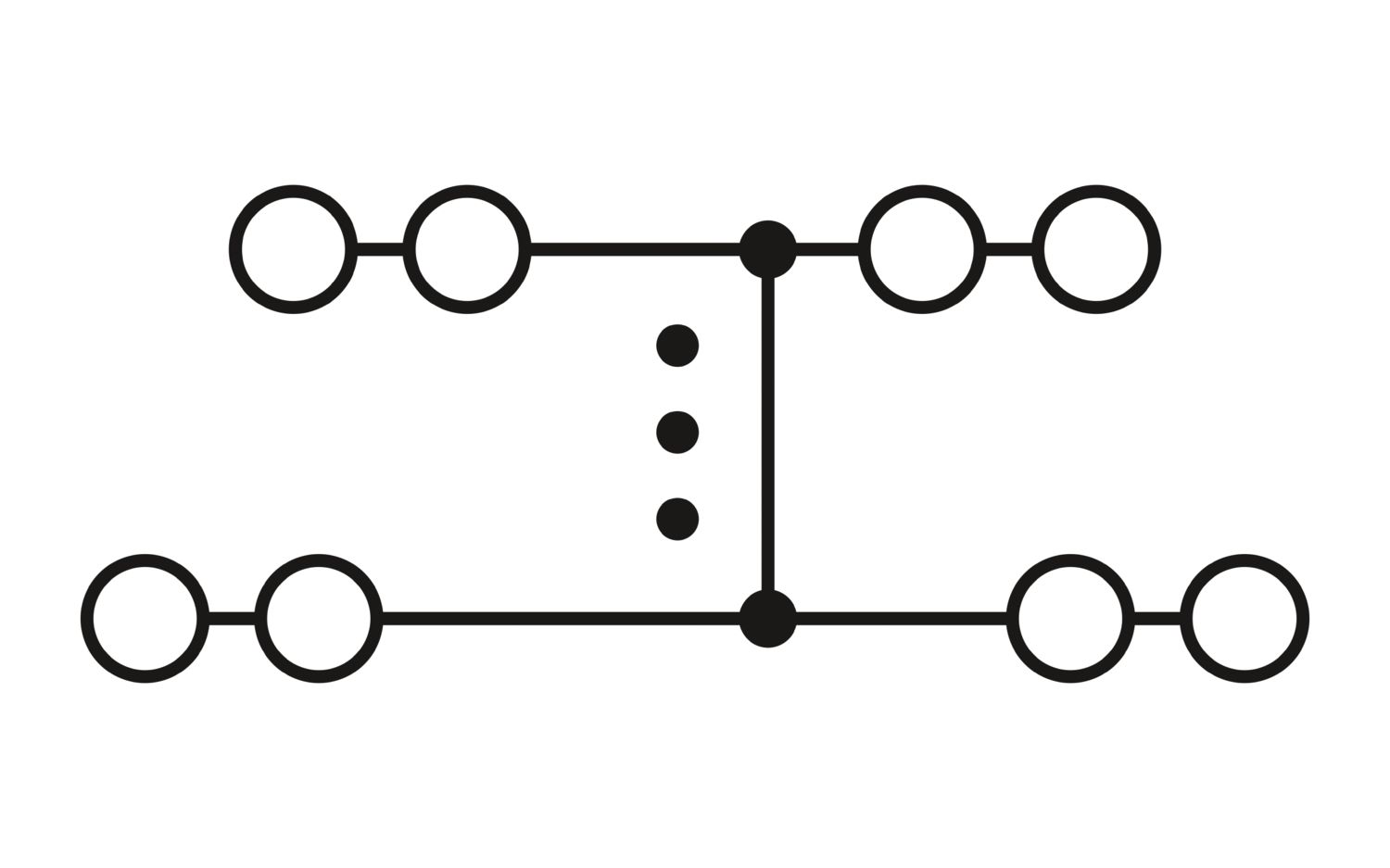

Szczegóły produktu

Typ produktu	Rozdzielacz potencjałów
Liczba biegunów	2
Ilość przyłączy	32
Liczba rzędów	8
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III

Znamionowe napięcie udarowe	4 kV
Maksymalna utrata mocy w warunkach znamionowych	0,56 W

Liczba przyłączy na poziom	4
Przekrój znamionowy	1,5 mm²
1., 2., 3., 4., 5., 6., 7. i 8. poziom
Długość odizolowania	8 mm ... 10 mm
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,14 mm² ... 2,5 mm²
przekrój przewodu AWG	26 ... 14 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 1,5 mm²
Przekrój przewodu linki [AWG]	26 ... 16 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,14 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,14 mm² ... 1,5 mm²
Prąd znamionowy	17,5 A
Maksymalny prąd obciążenia	20 A (przy przekroju przewodu 2,5 mm² suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia.)
Napięcie znamionowe	250 V
Przekrój znamionowy	1,5 mm²
1., 2., 3., 4., 5., 6., 7. i 8. poziom Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,34 mm² ... 2,5 mm²
Przekrój przewodu, drut [AWG]	20 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,34 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,34 mm² ... 1,5 mm²

Szerokość	8,3 mm
Wysokość	100 mm
Głębokość na NS 35/7,5	87,5 mm
Głębokość na NS 35/15	95 mm

Kolor	szary (RAL 7042)
Kolor elementów przyłączeniowych	niebieski
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	125 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badanie napięciem udarowym
Napięcie probiercze wartość zadania	4,8 kV
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 1,5 mm²	0,18 kA
Badanie prądem krótkotrwałym wytrzymywanym 2,5 mm²	0,3 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	1,5 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Dane mechaniczne
Otw. ściana bocz.	tak

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 35
Obciążenie pomiarowe wartość zadana	1 N
Wynik	Badanie zakończone wynikiem pozytywnym
Próba uszkodzenia i poluzowania przewodu
Prędkość kątowa	10 U/min
obroty	135
Przekrój przewodu/waga	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
	2,5 mm² / 0,7 kg
Wynik	Badanie zakończone wynikiem pozytywnym

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 105 °C (maks. krótkotrwała temperatura robocza patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	3270249
Jednostka opakowania	10 Szt.
Minimalne zamówienie	10 Szt.
Klucz sprzedaży	BE6211
Klucz produktu	BE6211
Strona katalogu	Strona 51 (C-1-2019)
GTIN	4055626282541
Waga jednej sztuki (z opakowaniem)	33,8 g
Waga jednej sztuki (bez opakowania)	33,8 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	10 A	26 - 14
Usegroup D
	300 V	10 A	26 - 14

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	250 V	17,5 A

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Tylko linki	250 V	17,5 A		0,14 - 1,5
Tylko druty	250 V	17,5 A		0,14 - 2,5

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Wysoka jakość połączenia dzięki technologii Push-in stanowiącej zamiennik do Wire-Wrap, Termi-Point itd.

Rozdzielacz potencjałów do 17,5 A

Wykonywanie oprzewodowania bez użycia narzędzi na minimalnej przestrzeni dzięki kompaktowym kształtom

Odejście pomiarowe 2,3 mm umożliwia pomiar między żyłami przewodu za pomocą standardowych końcówek pomiarowych

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

PTRV 8-PV /BU - Rozdzielacz napięcia

3270249

Szczegóły produktu

ECLASS

ETIM

UNSPSC

CSA

Schemat IECEE CB

EAC

cULus Recognized

KEMA-KEUR

cULus Recognized

DNV

cULus Recognized

cULus Recognized

cULus Recognized

cULus Recognized

Produkty kompatybilne

Korzyści

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

PTRV 8-PV /BU - Rozdzielacz napięcia 3270249

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

DP-PTRV 8 - Płytka dystansowa 3270166

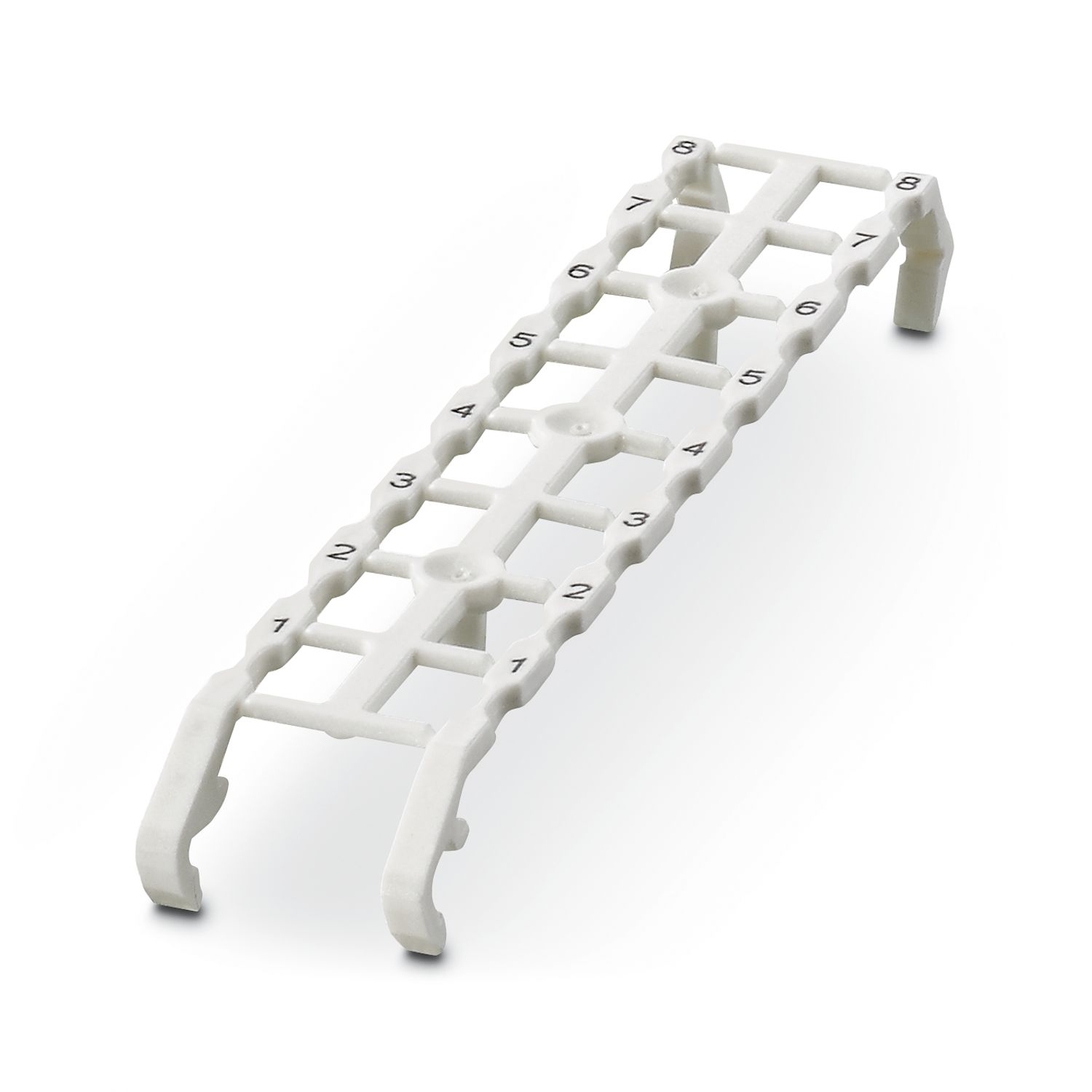

CDC-PTRV - Obejma blokująca 3270167

RPS - Wtyczki redukujące 0201647

ZB 8,3:UNBEDRUCKT - Pasek oznaczników typu zack 0803444

ZB 8,3 CUS - Pasek oznaczników typu zack 8191573

TM-PTRV 8,QR:1-8 - Oznacznik do zacisków 0803468

TM-PTRV 8,QR:8-1 - Oznacznik do zacisków 0803470

TM-PTRV 8,QR:A-H - Oznacznik do zacisków 0803471

TM-PTRV 8,QR:H-A - Oznacznik do zacisków 0803473

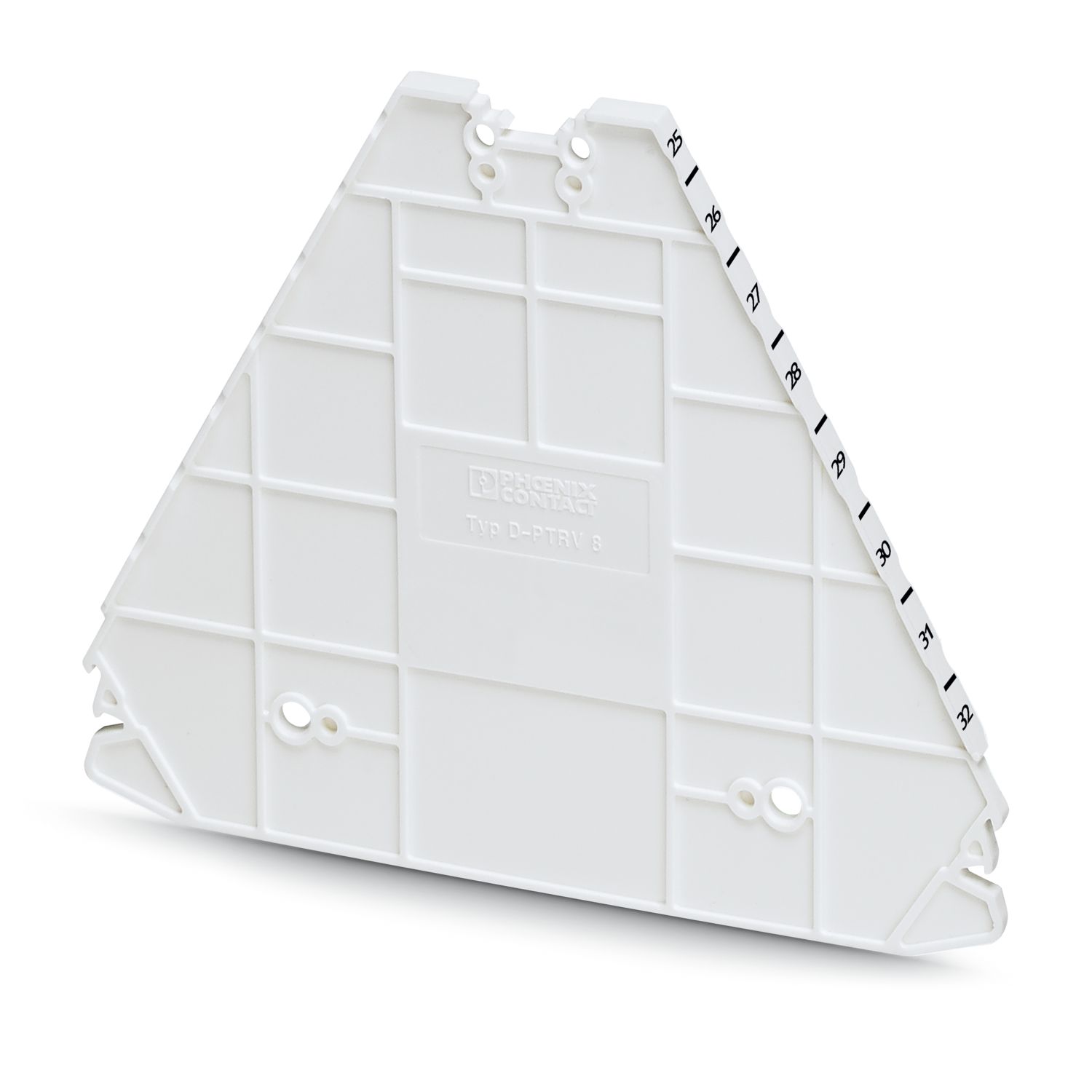

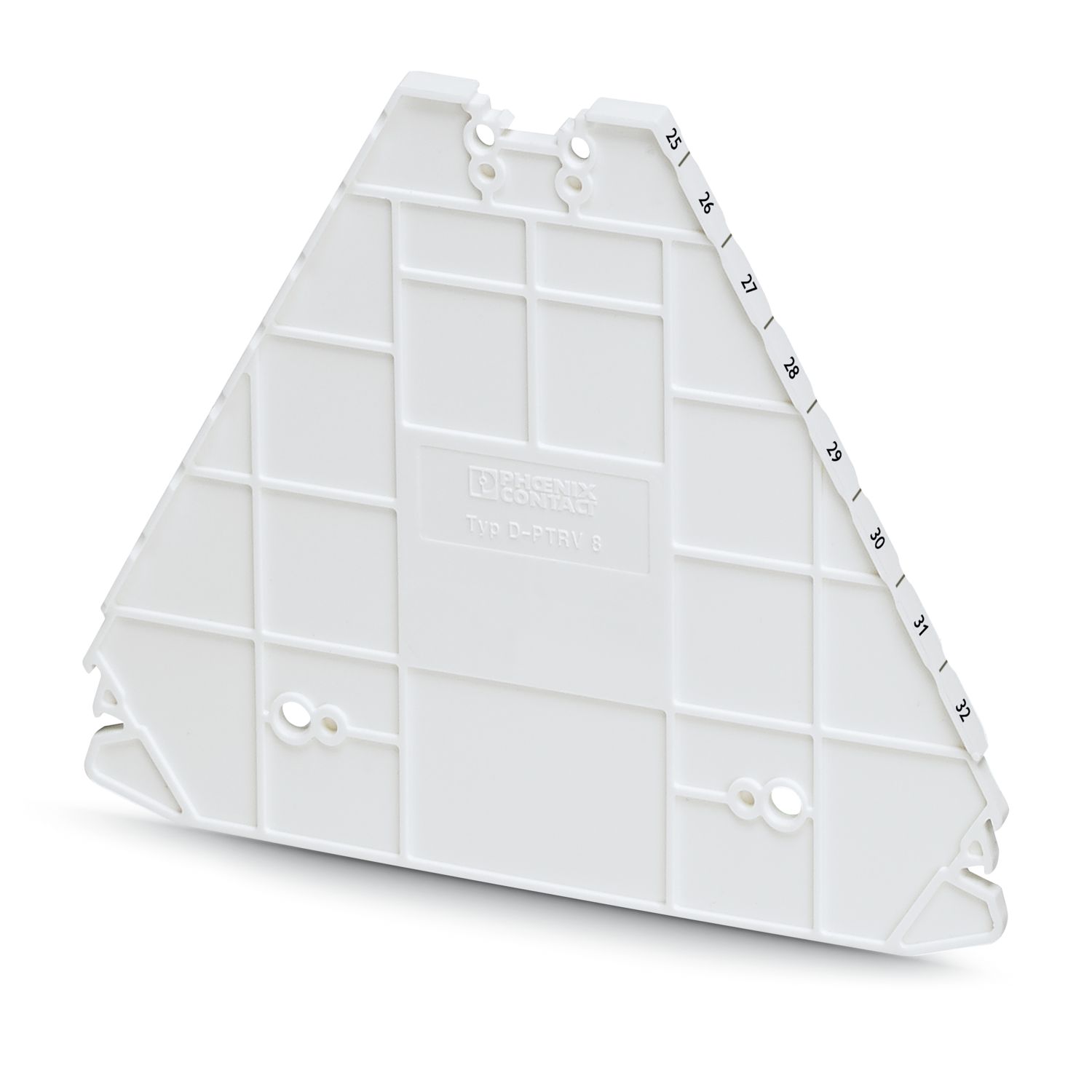

D-PTRV 8 WH - Płytka końcowa 3270154
