HC-HPR-B10-HHWH-1STM32-EM-BK
-
Obudowa
1411070
Obudowa tulejowa HEAVYCON B10, seria HPR, do ryglowania śrubowego, z gwintem M32, odgałęzienie boczne, dla podwyższonych wymagań środowiskowych i kompatybilności elektromagnetycznej
Szczegóły produktu
| Informacje ogólne | do wkładek stykowych HC-B10, BB18, DD42, M, K8/24 |
| Typ produktu | Obudowa z ryglowaniem śrubowym |
| Rodzaj obudowy | Obudowy wtyku |
| Rodzina produktów | HC-HPR-B |
| Seria | HPR-B10 |
| Zastosowanie | Zastosowanie w kolejnictwie |
| Konstrukcja | B10 |
| Ilość odejść kablowych | 1 |
| Rodzaj dławików | 1x M32 |
| Wykonanie | Wysoka konstrukcja |
| Klapka ochronna | nie |
| Wyprowadzenie kabla | boczne |
| Przepust Pg | bez |

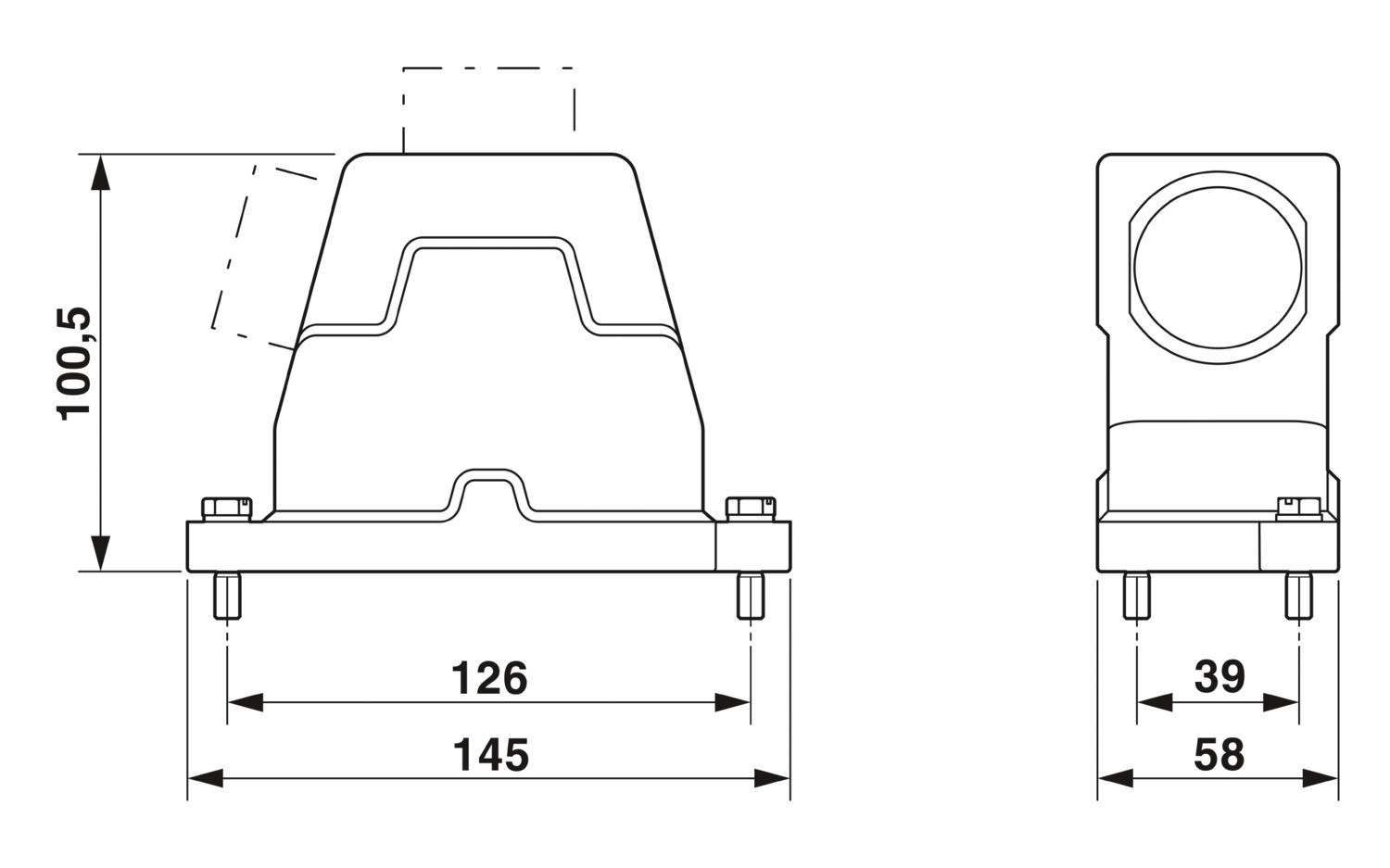

| Rysunek wymiarowy |
|
| Szerokość | 58 mm |
| Wysokość | 100,5 mm |
| Długość | 145 mm |
| Materiał obudowy | Ciśnieniowy odlew aluminium |
| Materiał powłoki obudowy | malowana proszkowo, czarna |
| Materiał śrub ryglujących | Stal szlachetna |
| Warunki otoczenia | |
| Stopień ochrony | IP66 |
| IP68 (0,5 bar / 24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Wytrzymałość udarowa | IK09 |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
| Dane mechaniczne | |
| Rodzaj dławików | 1x M32 |
| typ ryglowania | Śruba |
| Informacja montażu | Śruba blokująca M6, sześciokątna ze szczeliną (rozm. klucza 10), moment dokręcania: 4 Nm |
Korzyści
Drgania i wstrząsy: IEC 61373/EN 50155, kategoria 1, klasa 1B
