HC-B 10-TMS-100/O1STM25G-STA
-
Obudowa
1690040

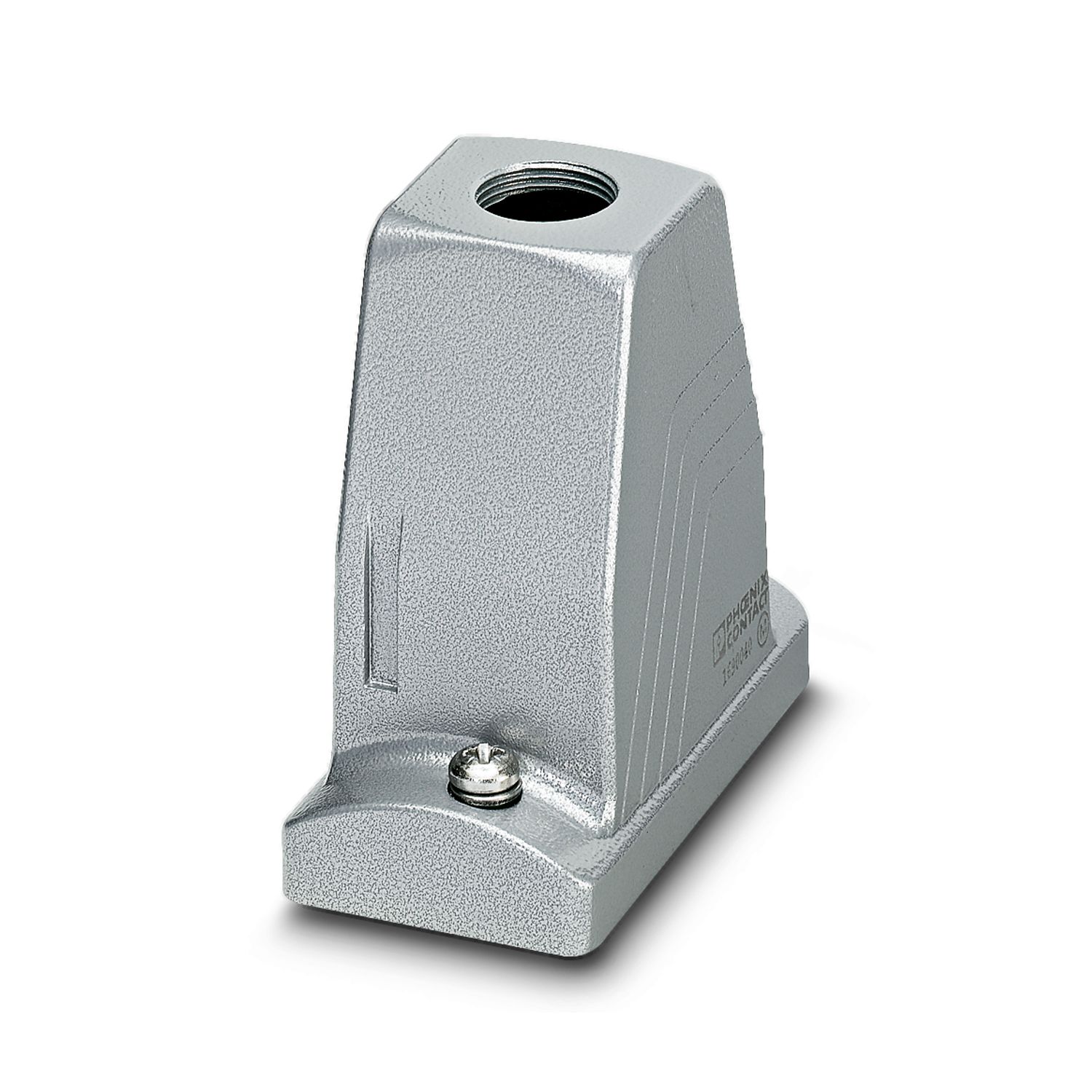

Obudowa tulejowa HEAVYCON ADVANCE standardowo proszkowana B10, z ryglowaniem śrubami, wys. 100 mm, z gwintem 1x M25, proste odejście kabla
Szczegóły produktu
| Informacje ogólne | do wkładek stykowych HC-B10, BB18, DD42, M, K8/24 |
| Typ produktu | Obudowa z ryglowaniem śrubowym |
| Rodzaj obudowy | Obudowy wtyku |
| Zastosowanie | Standard |
| Konstrukcja | B10 |
| Ilość odejść kablowych | 1 |
| Rodzaj dławików | 1x M25 |
| Śruby mocujące | M6 |
| Ekranowany | nie |
| Wyprowadzenie kabla | proste |
| Przepust Pg | bez |
| Moment dokręcania | 3 Nm (Śruba ryglująca) |
| Rysunek wymiarowy |
|
| Szerokość | 57 mm |
| Wysokość | 100 mm |
| Długość | 105 mm |
| Wymiary montażowe | |
| szerokość wycinka montażowego | 35 mm |
| Długość wycinka montażowego | 65 mm |
| Materiał uszczelki | NBR |
| Materiał obudowy | Ciśnieniowy odlew aluminium |
| Materiał powłoki obudowy | malowana proszkowo, szara |
| materiał pałąka ryglującego | Stal szlachetna |
| Warunki otoczenia | |
| Stopień ochrony | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Stopień ochrony (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
| Dane mechaniczne | |
| Rodzaj dławików | 1x M25 |
| typ ryglowania | Śruba |
| Informacja montażu | Aby zapewnić działanie styków ochronnych również w przypadku wtyków ukośnych, oba kołnierze do nabudowania muszą mieć wystarczający kontakt elektryczny do zabudowy na ścianie metalowej. |
| Moment dokręcający śruby ryglującej: 3 Nm. | |
| Śruby mocujące | M6 |
