Moduł jest przeznaczony do użytku w stacji Axioline F. Służy do rejestrowania analogowych sygnałów napięciowych.

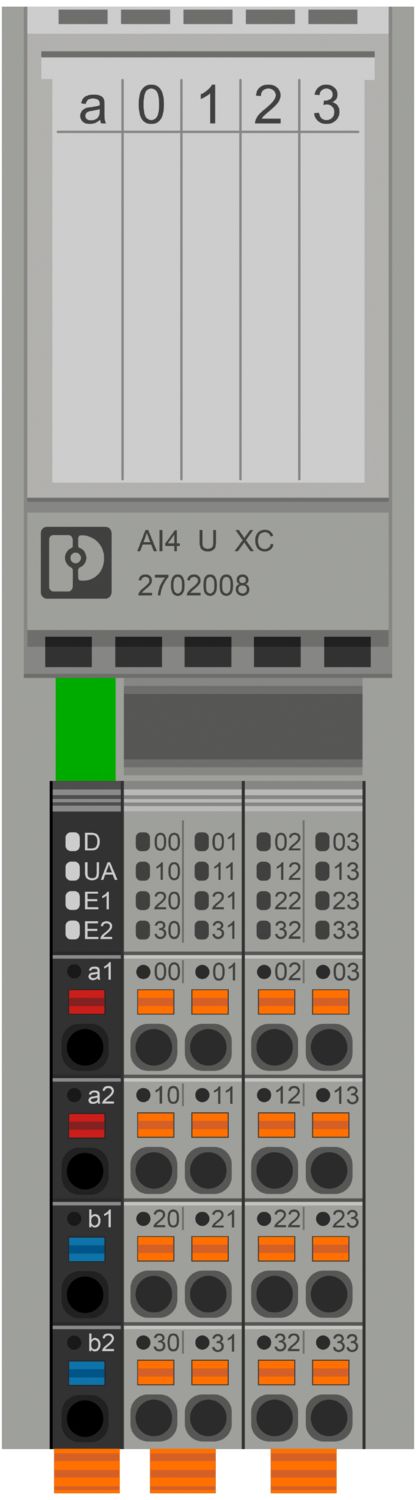

AXL F AI4 U XC 1H
-
Moduł analogowy
2702008
Axioline F, Moduł wejść analogowych, Wejścia analogowe: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, technika przyłączeniowa: 2-, 3-, 4-przewodowa, prędkość transmisji w magistrali lokalnej: 100 Mb/s, zintegrowane zasilanie czujników, Wersja do warunków ekstremalnych, stopień ochrony: IP20, wraz z modułem gniazda magistrali i wtykami Axioline F
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Rysunek wymiarowy |
|
| Szerokość | 35 mm |
| Wysokość | 126,1 mm |
| Głębokość | 54 mm |
| Informacja dotycząca wymiarów | Głębokość obowiązuje w przypadku używania szyny nośnej TH 35-7.5 (wg EN 60715). |
| Wskazówka dotycząca zastosowania | |
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| Ograniczenie użycia | |
| Wskazówka dotycząca kompatybilności elektromagnetycznej | Kompatybilność elektromagnetyczna: produkt klasy A, patrz deklaracja producenta w zakładce Pobierz |
| Axioline F magistrala lokalna | |
| Liczba interfejsów | 2 |
| Rodzaj przyłącza | Moduł gniazda magistrali |
| Szybkość transmisji | 100 Mb/s |
| Moduł | |
| Przestrzeń adresowa danych wejść | 8 Bajt |
| Przestrzeń adresowa wyjść | 0 Bajt |
| Zapotrzeb. danych parametryz. | 7 Bajt |
| Potrzebne dane konfiguracyjne | 6 Bajt |
| Analogowe: Informacje ogólne | |
| Oznaczenie wejścia | Wejścia analogowe |
| Opis wejścia | Wejścia różnicowe, napięcie |
| Liczba wejść | 4 |
| Czas przetwarzania A/D | 31,25 µs |
| Rozdzielczość przetwornicy A/D | 16 Bit |
| Rodzaj przyłącza | zaciski Push-in |
| Technika przyłączeniowa | 2-, 3-, 4-przewodowa |
| Wskazówka dotycząca techniki przyłączeniowej | ekranowane, skręcone parami |
| Sygnał wejściowy napięcie | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Opór wyjściowy, napięcie wejściowe | 268 kΩ (standard) |
| Formaty danych | IB IL, zgodne z S7 |
| Filtr wejściowy | 30 Hz, 12 kHz i tworzenie wart. śr. (parametryzowane) |
| Częstotliwość graniczna (3 dB) | 30 Hz |
| 12 kHz | |
| Zakres napięcia taktu równego sygnał - uziom | -50 V DC ... 50 V DC |
| Prezentacja wartości pomiarowej | 16 bitów (15 bitów + znak liczby) |
| Układ ochronny | zabezpieczenie przed przebiegami przejściowymi wejść; Dioda tłumiąca |
| Zabezpieczenie przeciążeniowe wejść napięciowych; max. ±30 V DC | |
| Typ produktu | Komponent I/O |
| Rodzina produktów | Axioline F |
| Konstrukcja | modułowy |
| Pozycja montażu | dowolnie (bez redukcji obciążalności temperatury) |
| Zakres dostawy | wraz z modułem gniazda magistrali i wtykami Axioline F |
| Właściwości szczególne | zintegrowane zasilanie czujników |
| Wersja do warunków ekstremalnych | |
| Właściwości izolacji | |
| Kategoria przepięciowa | II (IEC 60664-1, EN 60664-1) |
| Stopień zanieczyszczenia | 2 (IEC 60664-1, EN 60664-1) |
| Maksymalna utrata mocy w warunkach znamionowych | 1,85 W |
| Potencjały: Zasilanie magistrali lokalnej Axioline F (UBus) | |
| Napięcie zasilania | 5 V DC (przez moduł gniazda magistr.) |
| Pobór prądu | maks. 150 mA |
| typ. 120 mA | |
| Potencjały: Zasilanie do modułów analogowych (UA) | |
| Napięcie zasilania | 24 V DC (Zasilanie urządzeń peryferyjnych i czujników) |
| Zakres napięcia zasilania | 19,2 V DC ... 30 V DC (łącznie ze wszystkim tolerancjami, łącznie z tętnieniem) |
| Pobór prądu | maks. 245 mA (IiS = 4 x 50 mA (obciążenie pełne)) |
| maks. 45 mA (IiS = 0 mA) | |
| typ. 118 mA (IiS = 4 x 20 mA (obciążenie znamionowe)) | |
| maks. 125 mA (IiS = 4 x 20 mA (obciążenie znamionowe)) | |
| typ. 238 mA (IiS = 4 x 50 mA (obciążenie pełne)) | |
| Układ ochronny | Ochrona przed przepięciami; elektronicznie (35 V, 0,5 s) |
| Zabezpieczenie przed pomyleniem biegunów; do HW 02: dioda zabezpieczająca przed zmianą biegunowościod HW 03: dioda równoległa; z zabezpieczeniem zewnętrznym 5 A (tylko do uruchomienia) | |
| Ochrona przed prądami przejściowymi; Dioda tłumiąca | |
| Zasilanie: | |
| Oznaczenie | Zasilanie czujników UiS |
| Napięcie zasilania | 24 V DC (z UA) |
| Pobór prądu | maks. 50 mA (na kanał) |
| Separacja galwaniczna/izolacja zakresów napięcia | |
| Napięcie probiercze: Zasilanie 5 V magistrali lokalnej (UBus) / zasilanie 24 V (urządzenia peryferyjne) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 5 V magistrali lokalnej (Umagistrala) / wejścia analogowe | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie magistrali lokalnej 5 V (UBus) / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (urządzenie peryferyjne) / wejścia analogowe | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (urządzenie peryferyjne) / uziemienie ochronne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Wejścia analogowe / uziom roboczy | 500 V AC, 50 Hz, 1 min |
| Technika przyłączeniowa | |
| Określenie przyłącza | Wtyczka Axioline F |
| Informacja na temat rodzaju przyłącza | Należy przestrzegać wytycznych dotyczących przekroju przewodu zawartych w podręczniku użytkownika „Axioline F: System i instalacja”. |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu, linka | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Długość odizolowania | 8 mm |
| Wtyczka Axioline F | |
| Rodzaj przyłącza | zaciski Push-in |
| Informacja na temat rodzaju przyłącza | Należy przestrzegać wytycznych dotyczących przekroju przewodu zawartych w podręczniku użytkownika „Axioline F: System i instalacja”. |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Długość odizolowania | 8 mm |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -25 °C ... 60 °C (Standard, aplikacje z dopuszczeniem UL, do użytku w obszarach zagrożonych wybuchem strefy 2) |
| -40 °C ... 70 °C (Rozszerzone, patrz rozdział „Skuteczne testy: Zastosowanie w ekstremalnych warunkach otoczenia” w arkuszu danych.) | |
| Stopień ochrony | IP20 |
| Ciśnienie powietrza (praca) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 5 % ... 95 % (bez kondensacji) |
| Klasa ochrony | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Oznaczanie | II 3 G Ex ec IIC T4 Gc |
| Certyfikat | UL 20 ATEX 2441X |
| Odniesienia do norm | EN IEC 60079-0, EN IEC 60079-7 |
| UKEX | |
| Oznaczanie | II 3 G Ex ec IIC T4 Gc |
| Certyfikat | PxCIMA22UKEX2701949X |
| Odniesienia do norm | EN IEC 60079-0, EN IEC 60079-7 |
| IECEx | |
| Oznaczanie | Ex ec IIC T4 Gc |
| Certyfikat | IECEx ULD 20.0026X |
| Odniesienia do norm | IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
| UL, USA / Kanada | |
| Oznaczanie | cULus |
| Certyfikat | E238705 |
| UL Ex, USA / Kanada | |
| Oznaczanie | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Certyfikat | E366272 |
| Odniesienia do norm | UL 60079-0, Ed. 7 / CSA C22.2 NO. 60079-0, Ed. 4 |
| UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2 | |
| CCC / China-Ex | |
| Oznaczanie | Ex ec IIC T4 Gc |
| Certyfikat | , 2021122309114456 |
| Odniesienia do norm | GB/T 3836.1-2021, GB/T 3836.3-2021 |
| Rodzaj montażu | Montaż na szynie DIN |
| Pozycja montażu | dowolnie (bez redukcji obciążalności temperatury) |
LR
ID dopuszczenia: LR2480202TA-02PRS
ID dopuszczenia: TE/1020/880590/21BSH
ID dopuszczenia: 840RINA
ID dopuszczenia: ELE008423XGcULus Listed
ID dopuszczenia: E238705IECEx
ID dopuszczenia: IECEx ULD 20.0026XATEX
ID dopuszczenia: UL 20 ATEX 2441XcULus Listed
ID dopuszczenia: E366272CCC
ID dopuszczenia: 2021122309114456_CN
Korzyści
4 analogowe, bipolarne kanały wejścia do podłączania sygnałów prądu
Przyłączenie czujników w technice 2-, 3- i 4-przewodowej
Zakresy napięcia: 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V
Jednoczesne skanowanie wszystkich kanałów poprzez symultaniczne próbkowanie
Duża tłumienność przesłuchu między kanałami dzięki oddzielonym torom sygnałowym
Duża odporność na elektromagnetyczne
Zakłócenia
Zakłócenia
Zapisana tabliczka znamionowa urządzenia
Do stosowania w ekstremalnych warunkach środowiskowych
Rozszerzony zakres temperatur -40 °C ... +70 °C (zobacz również rozdział „Udane testy: stosowanie w ekstremalnych warunkach środowiskowych” w danych technicznych)
Częściowo lakierowane płytki drukowane
