SPT-THR 1,5/ 5-V-3,81 P26
-
PCB 단자대
1822451

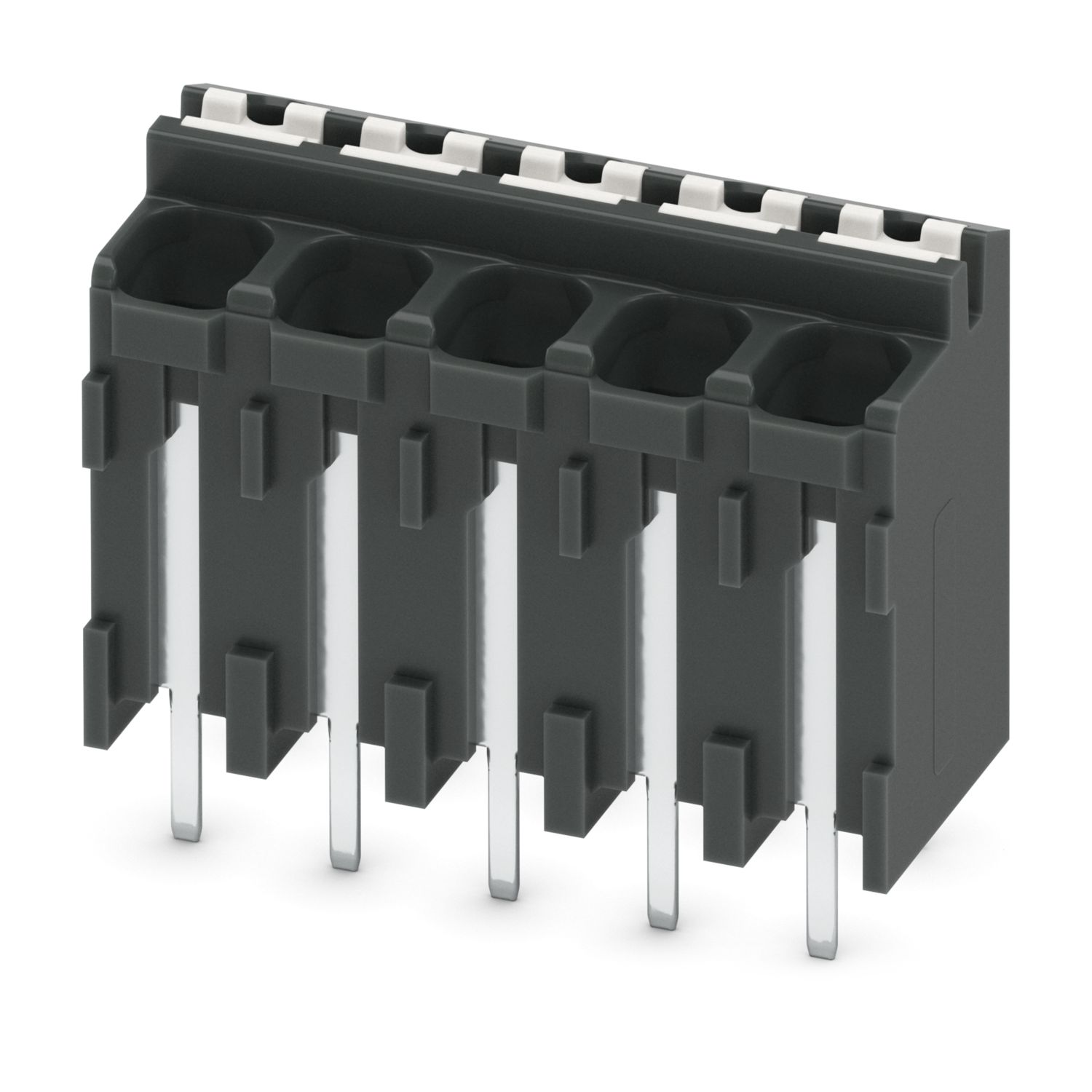

출력 회로 보드 터미널, 정격 전류: 17.5 A, 정격전압(III/2): 160 V, 정격 케이블 사이즈: 1.5 mm2, 전위 수: 5, 행 수: 1, 행당 핀 수: 5, 제품군: SPT 1,5/..-V-THR, 간격: 3.81 mm, 연결 방법: 푸쉬-인 스프링 연결, 마운팅: THR 솔더링 / 웨이브 솔더링, 전선/PCB 연결 방향: 90 °, 색상: 검정색, 핀 레이아웃: 선형 핀연결, 납땜 핀 [P]: 2.6 mm, 전위당 납땜 핀 수: 2, 포장 타입: 카드보드에 포장됨
제품의 세부 정보
| 제품 타입 | 출력 회로 보드 터미널 |
| 제품군 | SPT 1,5/..-V-THR |
| 제품군 | COMBICON Terminals S |
| 핀 수 | 5 |
| 간격 | 3.81 mm |
| 연결 수 | 5 |
| 행 수 | 1 |
| 전위 수 | 5 |
| 핀 레이아웃 | 선형 핀연결 |
| 전위당 납땜 핀 | 2 |
| 속성 | |
| 정격전류 IN | 17.5 A |
| 정격전압 UN | 160 V |
| 정격 전압(III/3) | 160 V |
| 정격 서지 전압(III/3) | 2.5 kV |
| 정격전압(III/2) | 160 V |
| 정격 서지 전압(III/2) | 2.5 kV |
| 정격 전압(II/2) | 320 V |
| 정격 서지 전압(II/2) | 2.5 kV |
| 연결 기술 | |
| 정격 전선 | 1.5 mm² |
| 전선 연결 | |
| 연결 타입 | 푸쉬-인 스프링 연결 |
| 단선 케이블 사이즈 | 0.2 mm² ... 1.5 mm² |
| 연선 케이블 사이즈 | 0.2 mm² ... 1.5 mm² |
| AWG 케이블 사이즈 | 24 ... 16 |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.2 mm² ... 1.5 mm² |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.2 mm² ... 0.75 mm² |
| 스트리핑 길이 | 8 mm |
| 마운트 타입 | THR 솔더링 / 웨이브 솔더링 |
| 핀 레이아웃 | 선형 핀연결 |
| 처리 참고 사항 | |
| 프로세스 | 리플로우/웨이브 솔더링 |
| 습도 민감 수준 | MSL 1 |
| 분류 온도 Tc | 260 °C |
| 리플로우 공정 시 납땜 주기 | 3 |
| 소재 데이터 - 접점 | |
| 참고 | WEEE/RoHS 준수, IEC 60068-2-82/JEDEC JESD 201에 따라 위스커 없음 |
| 접점 소재 | Cu 합금 |
| 표면 특성 | 용융 주석 도금 |
| 금속 표면 단자점(위쪽 레이어) | 주석 (4 - 8 µm Sn) |
| 금속 표면 납땜 영역(위쪽 레이어) | 주석 (4 - 8 µm Sn) |
| 소재 데이터 - 하우징 | |
| 색상 (하우징) | 검정색 (9005) |
| 절연 소재 | LCP |
| 플라스틱 소재 | IIIa |
| IEC 60112에 따른 CTI | 175 |
| UL 94에 따른 난연성등급 | V0 |
| 소재 데이터 – 작동 부품 | |
| 색상 (작동 부품) | 흰색 (9010) |
| 절연 소재 | PA GF |
| 플라스틱 소재 | I |
| IEC 60112에 따른 CTI | 600 |
| UL 94에 따른 난연성등급 | V0 |
| 조립 참고 사항 | 이 제품은 액체를 사용한 PCB 세척에는 적합하지 않습니다. |
| 치수 도면 |
|
| 간격 | 3.81 mm |
| 폭[w] | 19.24 mm |
| 높이 [h] | 16.3 mm |
| 길이 [l] | 7.7 mm |
| 설치 높이 | 13.7 mm |
| 납땜 핀 길이 [P] | 2.6 mm |
| 핀 치수 | 0.7 x 0.3 mm |
| PCB 설계 | |
| 핀 간격 | 5.5 mm |
| 홀 직경 | 1.1 mm |
| 연결 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 결과 | 테스트 통과 |
| 전선 손상 및 풀림 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 결과 | 테스트 통과 |
| 인발 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 케이블 사이즈/전선 타입/견인력 설정점/실제 값 | 0.2 mm² / 단선 / > 10 N |
| 0.2 mm² / 연선 / > 10 N | |
| 1.5 mm² / 단선 / > 40 N | |
| 1.5 mm² / 연선 / > 40 N | |
| 구부림 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 결과 | 테스트 통과 |
| 온도 상승 테스트 | |
| 사양 | IEC 60947-7-4:2019-01 |
| 필수 온도 상승 테스트 | PCB 단자대의 주변 온도 및 온도 상승의 합계는 상한 온도를 초과하지 않아야 합니다. |
| 절연 저항 | |
| 사양 | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| 절연 저항, 인접한 핀 | > 5 MΩ |
| 공간 거리(air clearances) 및 연면 거리(creepage distances) | | |
| 사양 | IEC 60947-7-4:2013-08 |
| 플라스틱 소재 | IIIa |
| 비교 추적 인덱스(IEC 60112) | CTI 175 |
| 정격 절연 전압 (III/3) | 160 V |
| 정격 서지 전압(III/3) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(III/3) | 1.5 mm |
| 최소 연면 거리(III/3) | 2.5 mm |
| 정격 절연 전압 (III/2) | 160 V |
| 정격 서지 전압(III/2) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(III/2) | 1.5 mm |
| 최소 연면 거리(III/2) | 1.6 mm |
| 정격 절연 전압 (II/2) | 320 V |
| 정격 서지 전압(II/2) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(II/2) | 1.5 mm |
| 최소 연면 거리(II/2) | 3.2 mm |
| 진동 테스트 | |
| 사양 | IEC 60068-2-6:2007-12 |
| 주파수 | 10 - 150 - 10 Hz |
| 스윕 속도 | 1 옥타브/분 |
| 진폭 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 가속화 | 5g (60.1 Hz ... 150 Hz) |
| 축당 테스트 기간 | 2.5 h |
| 테스트 방향 | X-, Y- 및 Z-축 |
| 글로(glow) 와이어 테스트 | |
| 사양 | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| 온도 | 850 °C |
| 노출 시간 | 5 s |
| 주변 조건 | |
| 주변 온도(작동) | -40 °C ... 105 °C (전류 전송 용량/경감 곡선에 따라 다름) |
| 주변 온도(보관/운송) | -40 °C ... 70 °C |
| 상대 습도 (보관/운송) | 30 % ... 70 % |
| 주변 온도 (조립) | -5 °C ... 100 °C |
| 포장 타입 | 카드보드에 포장됨 |
이점
시간 절약형 푸쉬-인 연결, 도구 필요 없음
접점의 안정성을 오랫동안 보장하도록 정의된 접촉력
색상 코딩된 작동 레버를 통한 직관적인 사용
SMT 솔더링 공정에 통합하도록 설계됨
장치 전면부에 통합이 가능하게 하는 단일 방향의 작동 및 전선 연결
통합 테스트 옵션을 사용한 빠르고 편리한 테스트
납땜 지점에서 기계적 압박을 줄여주는 두 개의 납땜 핀
