cULus Recognized
승인 ID: E60425-20061129| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 사용 그룹 B | ||||
| 300 V | 10 A | 24 - 16 | ||
| 사용 그룹 D | ||||
| 300 V | 10 A | 24 - 16 | ||
도면 VDE 승인
승인 ID: 40046113| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 160 V | 17.5 A | 0.2 - 1.5 |

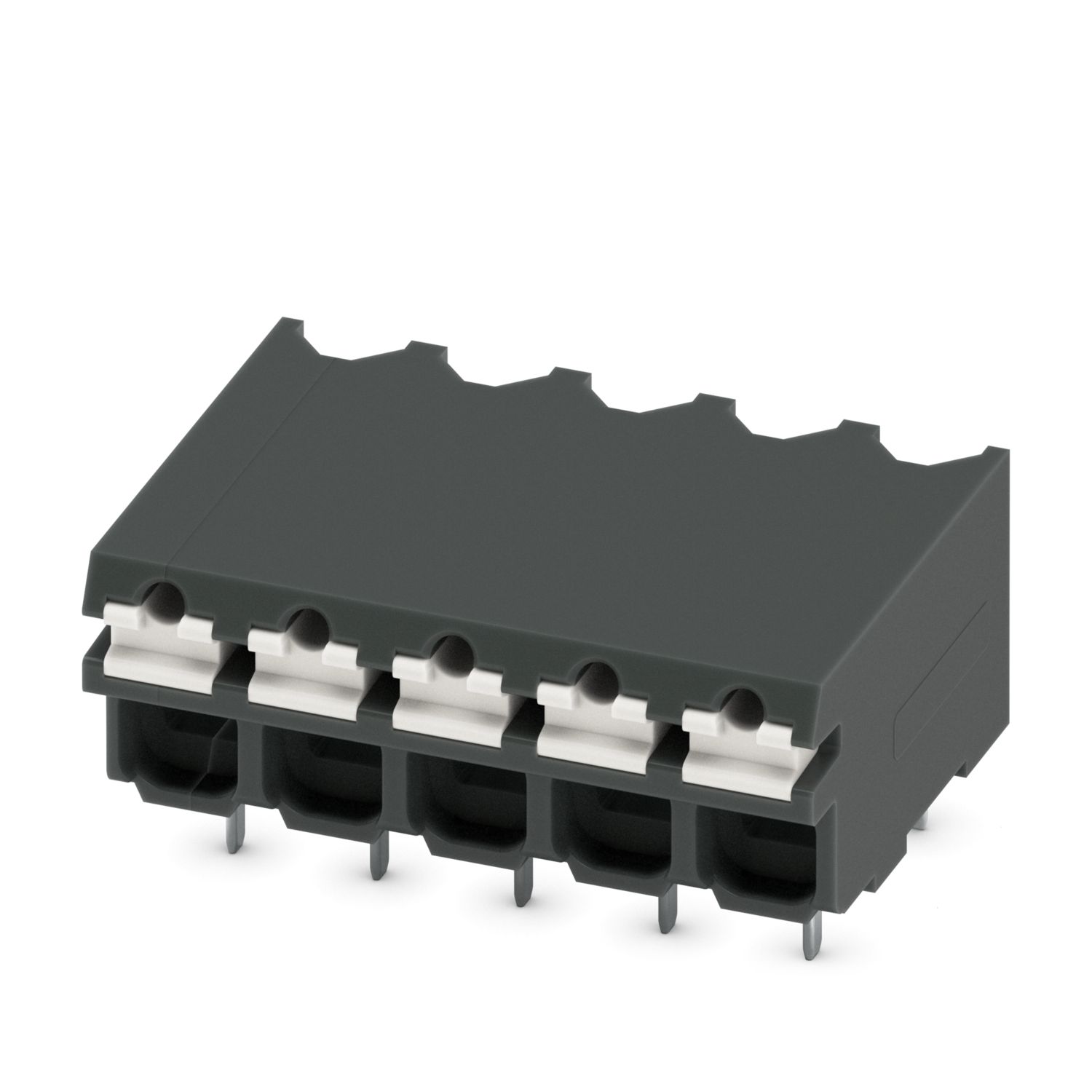

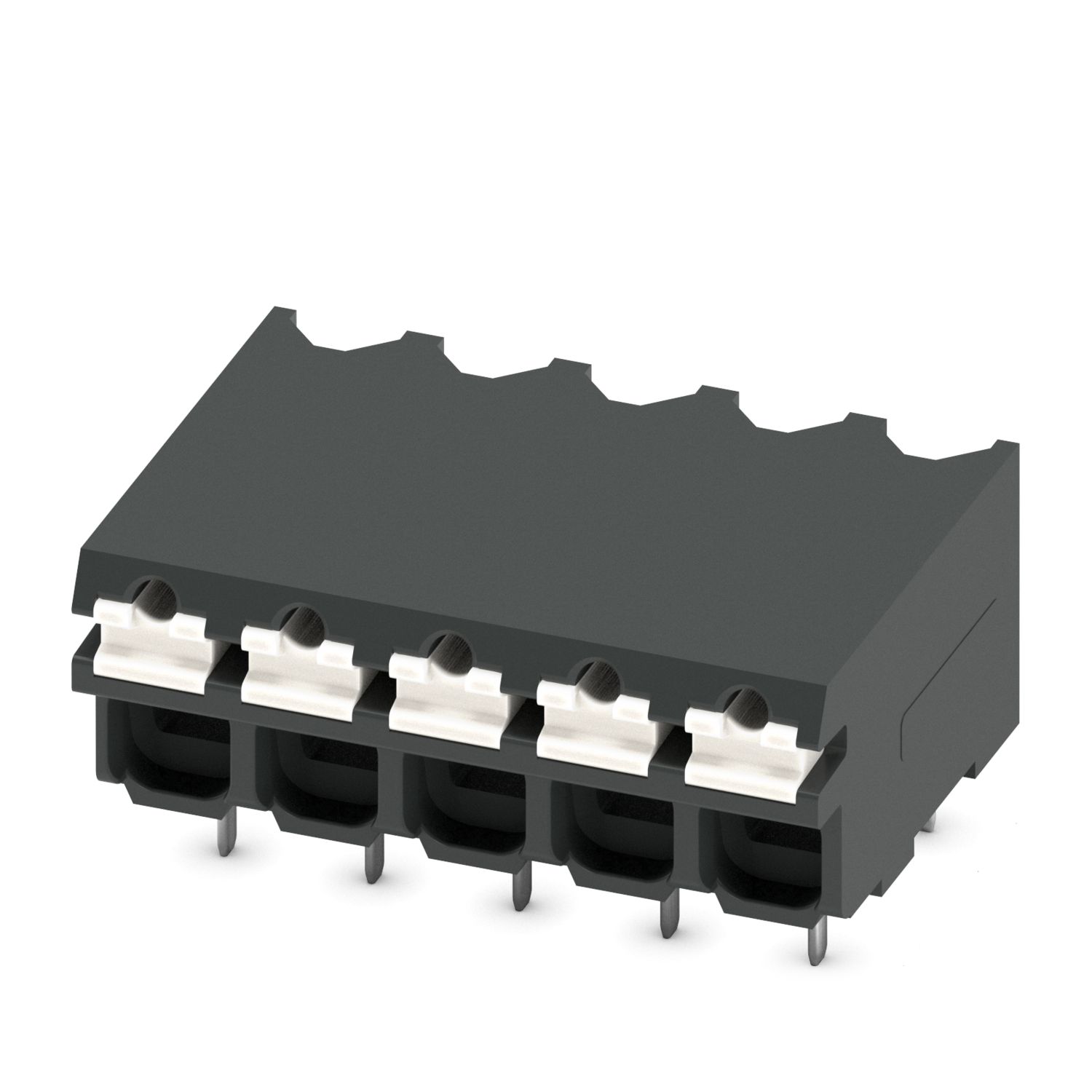

SPT-THR 1,5/ 5-H-3,81 P26
-
PCB 단자대
1822891
출력 회로 보드 터미널, 정격 전류: 17.5 A, 정격전압(III/2): 160 V, 정격 케이블 사이즈: 1.5 mm2, 전위 수: 5, 행 수: 1, 행당 핀 수: 5, 제품군: SPT 1,5/..-H-THR, 간격: 3.81 mm, 연결 방법: 푸쉬-인 스프링 연결, 마운팅: THR 솔더링 / 웨이브 솔더링, 전선/PCB 연결 방향: 0 °, 색상: 검정색, 핀 레이아웃: 선형 핀연결, 납땜 핀 [P]: 2.6 mm, 전위당 납땜 핀 수: 2, 포장 타입: 카드보드에 포장됨
제품의 세부 정보
| 제품 타입 | 출력 회로 보드 터미널 |
| 제품군 | SPT 1,5/..-H-THR |
| 제품군 | COMBICON Terminals S |
| 핀 수 | 5 |
| 간격 | 3.81 mm |
| 연결 수 | 5 |
| 행 수 | 1 |
| 전위 수 | 5 |
| 핀 레이아웃 | 선형 핀연결 |
| 전위당 납땜 핀 | 2 |
| 속성 | |
| 정격전류 IN | 17.5 A |
| 정격전압 UN | 160 V |
| 정격 전압(III/3) | 160 V |
| 정격 서지 전압(III/3) | 2.5 kV |
| 정격전압(III/2) | 160 V |
| 정격 서지 전압(III/2) | 2.5 kV |
| 정격 전압(II/2) | 320 V |
| 정격 서지 전압(II/2) | 2.5 kV |
| 연결 기술 | |
| 정격 전선 | 1.5 mm² |
| 전선 연결 | |
| 연결 타입 | 푸쉬-인 스프링 연결 |
| 단선 케이블 사이즈 | 0.2 mm² ... 1.5 mm² |
| 연선 케이블 사이즈 | 0.2 mm² ... 1.5 mm² |
| AWG 케이블 사이즈 | 24 ... 16 |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.2 mm² ... 1.5 mm² |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.2 mm² ... 0.75 mm² |
| 스트리핑 길이 | 8 mm |
| 마운트 타입 | THR 솔더링 / 웨이브 솔더링 |
| 핀 레이아웃 | 선형 핀연결 |
| 처리 참고 사항 | |
| 프로세스 | 리플로우/웨이브 솔더링 |
| 습도 민감 수준 | MSL 1 |
| 분류 온도 Tc | 260 °C |
| 리플로우 공정 시 납땜 주기 | 3 |
| 소재 데이터 - 접점 | |
| 참고 | WEEE/RoHS 준수, IEC 60068-2-82/JEDEC JESD 201에 따라 위스커 없음 |
| 접점 소재 | Cu 합금 |
| 표면 특성 | 용융 주석 도금 |
| 금속 표면 단자점(위쪽 레이어) | 주석 (4 - 8 µm Sn) |
| 금속 표면 납땜 영역(위쪽 레이어) | 주석 (4 - 8 µm Sn) |
| 소재 데이터 - 하우징 | |
| 색상 (하우징) | 검정색 (9005) |
| 절연 소재 | LCP |
| 플라스틱 소재 | IIIa |
| IEC 60112에 따른 CTI | 175 |
| UL 94에 따른 난연성등급 | V0 |
| 소재 데이터 – 작동 부품 | |
| 색상 (작동 부품) | 흰색 (9010) |
| 절연 소재 | PA GF |
| 플라스틱 소재 | I |
| IEC 60112에 따른 CTI | 600 |
| UL 94에 따른 난연성등급 | V0 |
| 조립 참고 사항 | 이 제품은 액체를 사용한 PCB 세척에는 적합하지 않습니다. |

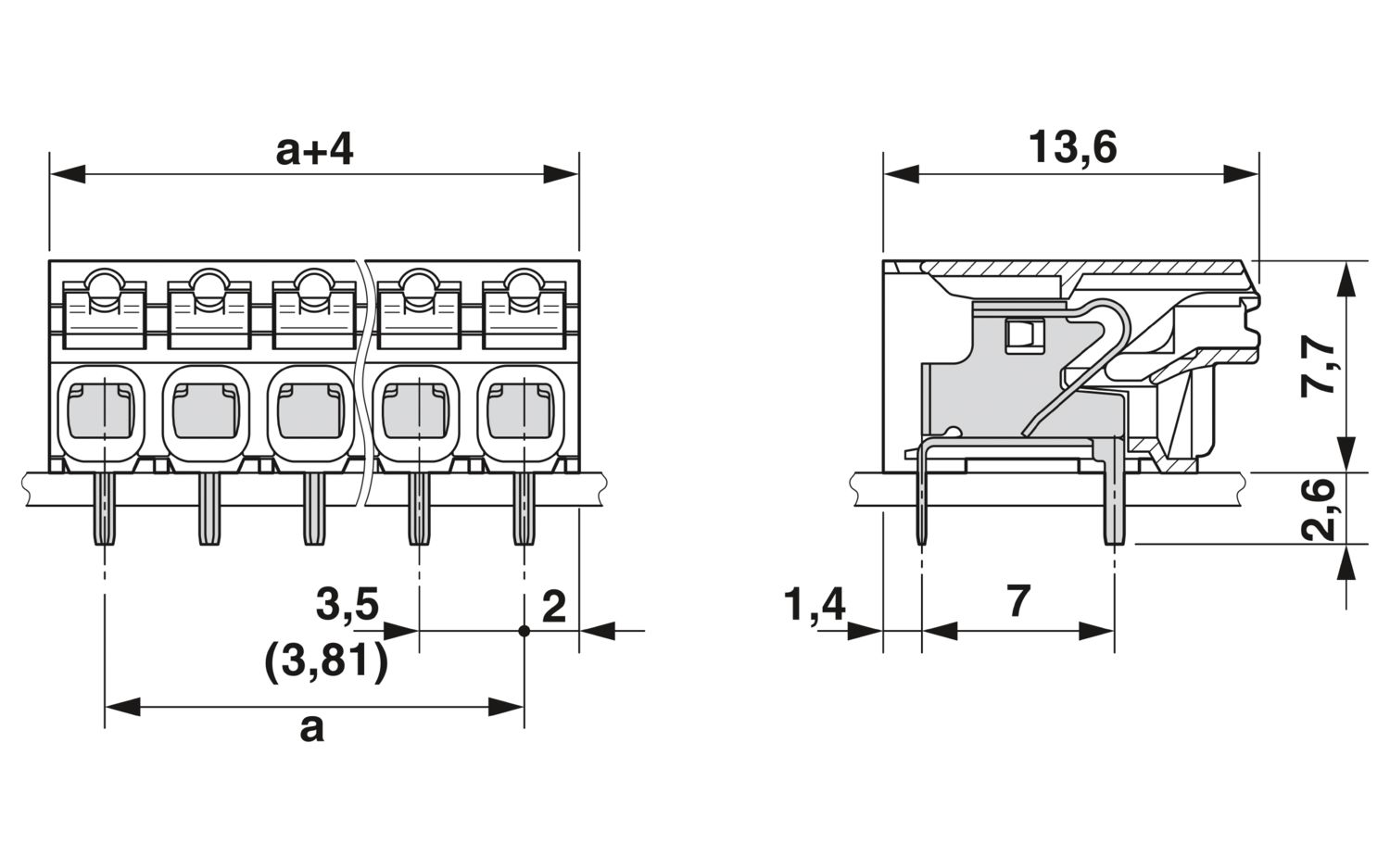

| 치수 도면 |
|
| 간격 | 3.81 mm |
| 폭[w] | 19.24 mm |
| 높이 [h] | 10.3 mm |
| 길이 [l] | 13.7 mm |
| 설치 높이 | 7.7 mm |
| 납땜 핀 길이 [P] | 2.6 mm |
| 핀 치수 | 0.7 x 0.3 mm |

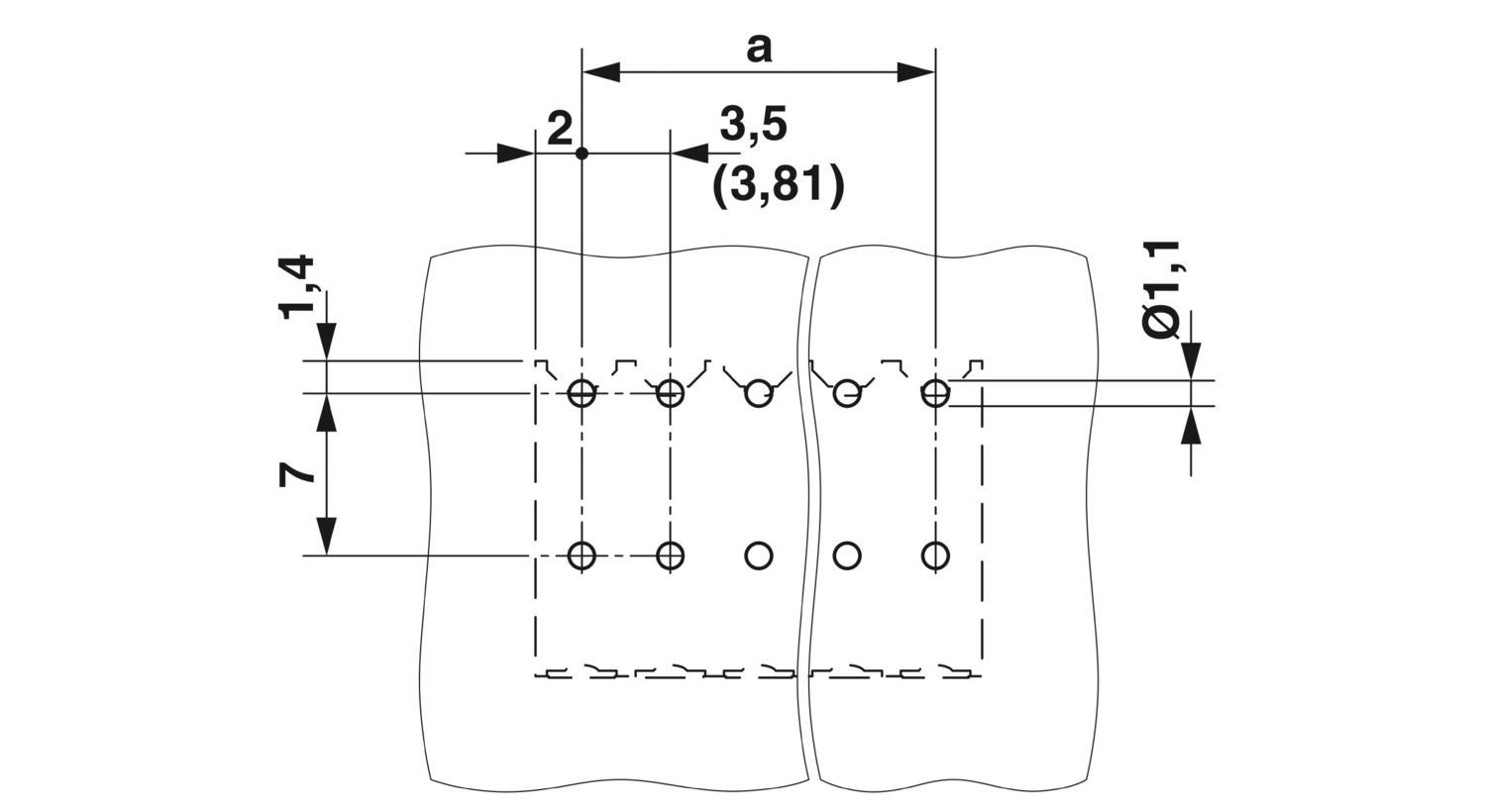

| PCB 설계 | |
| 핀 간격 | 7 mm |
| 홀 직경 | 1.1 mm |
| 연결 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 결과 | 테스트 통과 |
| 전선 손상 및 풀림 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 결과 | 테스트 통과 |
| 인발 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 케이블 사이즈/전선 타입/견인력 설정점/실제 값 | 0.2 mm² / 단선 / > 10 N |
| 0.2 mm² / 연선 / > 10 N | |
| 1.5 mm² / 단선 / > 40 N | |
| 1.5 mm² / 연선 / > 40 N | |
| 구부림 테스트 | |
| 사양 | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| 결과 | 테스트 통과 |
| 온도 상승 테스트 | |
| 사양 | IEC 60947-7-4:2019-01 |
| 필수 온도 상승 테스트 | PCB 단자대의 주변 온도 및 온도 상승의 합계는 상한 온도를 초과하지 않아야 합니다. |
| 절연 저항 | |
| 사양 | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| 절연 저항, 인접한 핀 | > 5 MΩ |
| 공간 거리(air clearances) 및 연면 거리(creepage distances) | | |
| 사양 | IEC 60947-7-4:2013-08 |
| 플라스틱 소재 | IIIa |
| 비교 추적 인덱스(IEC 60112) | CTI 175 |
| 정격 절연 전압 (III/3) | 160 V |
| 정격 서지 전압(III/3) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(III/3) | 1.5 mm |
| 최소 연면 거리(III/3) | 2.5 mm |
| 정격 절연 전압 (III/2) | 160 V |
| 정격 서지 전압(III/2) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(III/2) | 1.5 mm |
| 최소 연면 거리(III/2) | 1.6 mm |
| 정격 절연 전압 (II/2) | 320 V |
| 정격 서지 전압(II/2) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(II/2) | 1.5 mm |
| 최소 연면 거리(II/2) | 3.2 mm |
| 진동 테스트 | |
| 사양 | IEC 60068-2-6:2007-12 |
| 주파수 | 10 - 150 - 10 Hz |
| 스윕 속도 | 1 옥타브/분 |
| 진폭 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 가속화 | 5g (60.1 Hz ... 150 Hz) |
| 축당 테스트 기간 | 2.5 h |
| 테스트 방향 | X-, Y- 및 Z-축 |
| 글로(glow) 와이어 테스트 | |
| 사양 | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| 온도 | 850 °C |
| 노출 시간 | 5 s |
| 주변 조건 | |
| 주변 온도(작동) | -40 °C ... 105 °C (전류 전송 용량/경감 곡선에 따라 다름) |
| 주변 온도(보관/운송) | -40 °C ... 70 °C |
| 상대 습도 (보관/운송) | 30 % ... 70 % |
| 주변 온도 (조립) | -5 °C ... 100 °C |

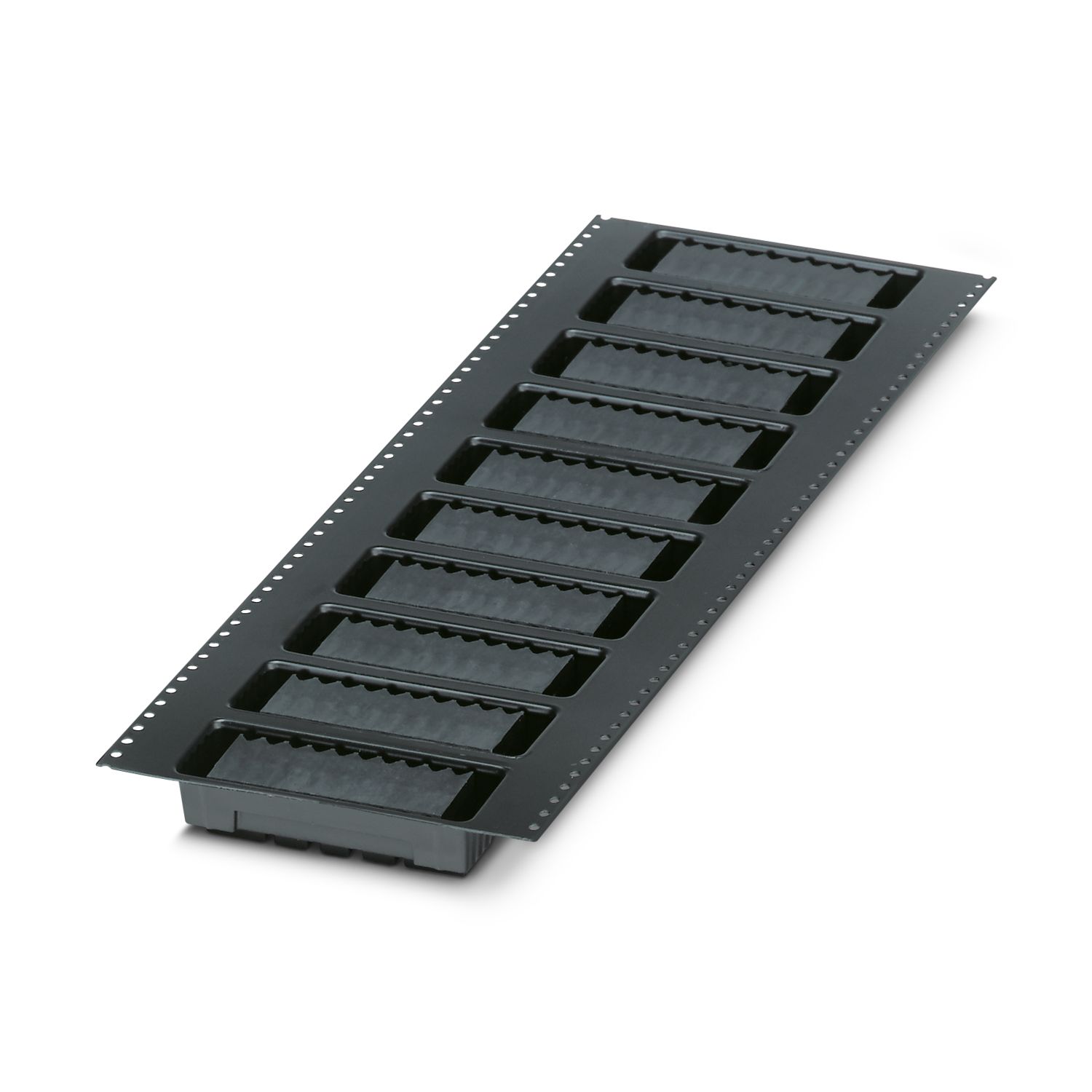

| 포장 타입 | 카드보드에 포장됨 |
이점
시간 절약형 푸쉬-인 연결, 도구 필요 없음
접점의 안정성을 오랫동안 보장하도록 정의된 접촉력
색상 코딩된 작동 레버를 통한 직관적인 사용
SMT 솔더링 공정에 통합하도록 설계됨
통합 테스트 옵션을 사용한 빠르고 편리한 테스트
장치 전면부에 통합이 가능하게 하는 단일 방향의 작동 및 전선 연결
납땜 지점에서 기계적 압박을 줄여주는 두 개의 납땜 핀
