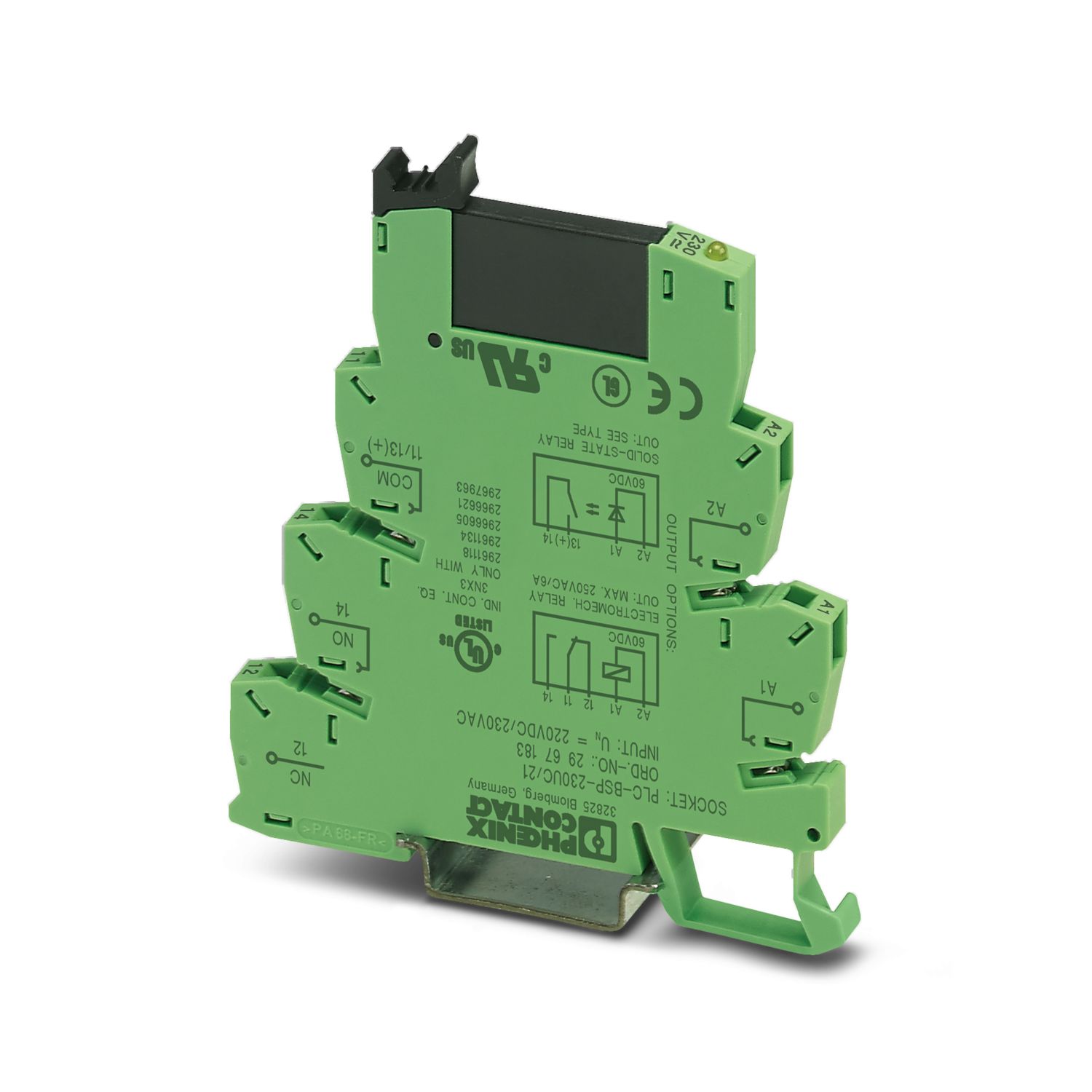

PLC-OSP-230UC/ 48DC/100
-
무접점 릴레이 모듈
2967565
PLC-INTERFACE, 구성품: 스프링 케이지 연결방식 PLC-BSP.../21 기본 단자대, 플러그-인 미니어처 무접점 릴레이, DIN 레일 NS 35/7,5 마운트용, 1개의 N/O 접점, 입력: 230 V AC/220 V DC, 출력: 3 - 48 V DC/100 mA
제품의 세부 정보
제품 타입 | 무접점 릴레이 모듈 |
제품군 | PLC-INTERFACE |
애플리케이션 | 범용 |
작동 모드 | 100% 작동 계수 |
절연 특성: 표준/규정 | |
절연 | 기본 절연 |
과전압 카테고리 | III |
오염도 | 2 |
데이터 관리 상태 | |
마지막 데이터 관리 날짜 | 03.07.2025 |
정격 상태에서 최대 전력 손실 | 0.81 W |
테스트 전압 (입력/출력) | 2.5 kV (50 Hz, 1분, 입력/출력) |
공칭 입력 전압 UN | 230 V AC |
220 V DC | |
입력 전압 범위(UN 참조) | 0.9 ... 1.1 |
입력 전압 범위 | 207 V AC ... 253 V AC |
198 V DC ... 242 V DC | |
스위칭 임계값 "0" 신호(UN 참조) | ≤ 0.3 |
스위칭 임계값 "1" 신호(UN 참조) | ≥ 0.8 |
일반 입력 전류(UN 시) | 3.5 mA |
일반 응답 시간 | 3 ms (UN) |
일반 턴-오프 시간 | 5 ms (UN) |
보호 회로 | 브리지 정류기; 브리지 정류기 |
전송 주파수 | 10 Hz |
접점 유형 | 1개의 N/O 접점 |
디지털 출력 설계 | 전자 |
출력 전압 범위 | 3 V DC ... 48 V DC |
제한 연속 전류 | 100 mA |
최대 제한 연속 전류 시 전압 강하 | ≤ 1 V |
출력 회로 | 2선, 플로팅 |
보호 회로 | 극성 보호; 극성 보호 다이오드 |
서지 보호 |
입력측 | |
연결 타입 | 스프링 케이지 연결방식 |
스트리핑 길이 | 8 mm |
단선 케이블 사이즈 | 0.14 mm² ... 2.5 mm² |
연선 케이블 사이즈 | 0.14 mm² ... 2.5 mm² |
AWG 케이블 사이즈 | 26 ... 14 |
출력측 | |
연결 타입 | 스프링 케이지 연결방식 |
스트리핑 길이 | 8 mm |
단선 케이블 사이즈 | 0.14 mm² ... 2.5 mm² |
연선 케이블 사이즈 | 0.14 mm² ... 2.5 mm² |
AWG 케이블 사이즈 | 26 ... 14 |
폭 | 6.2 mm |
높이 | 80 mm |
깊이 | 94 mm |
색상 | 녹색 (RAL 6021) |
UL 94에 따른 난연성등급 (하우징) | V0 (하우징) |
주변 조건 | |
주변 온도(작동) | -25 °C ... 60 °C |
주변 온도(보관/운송) | -25 °C ... 70 °C |
표준/규정 | |
표준/규정 | IEC 60664 |
EN 50178 |
마운트 타입 | DIN 레일 마운팅 |
조립 참고 사항 | 제로 간격 행 |
마운팅 위치 | 모두 |
항목 번호 | 2967565 |
패키지 단위 | 10 pc |
최소 주문 수량 | 1 pc |
판매 키 | 08 |
제품 키 | DK6225 |
GTIN | 4017918165802 |
개당 중량(패키지 포함) | 30.78 g |
개당 중량(패키지 제외) | 28.94 g |
관세 번호 | 85364900 |
원산지 | DE |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
|
EU REACH SVHC | |
REACH 후보 물질 주석(CAS-NO) | 0.1wt%를 초과한 물질 없음 |
호환 가능한 제품
참고: 아래의 액세서리 중 일부는 적용 시 제품의 기능을 제한할 수 있습니다.
-
-
FBST 500-PLC BU - 연속 플러그 브리지 2966692
-
FBST 500-PLC GY - 연속 플러그 브리지 2966838
-
FBST 6-PLC RD - 단일 플러그 삽입 브리지 2966236
-
FBST 6-PLC BU - 단일 플러그 삽입 브리지 2966812
-
FBST 6-PLC GY - 단일 플러그 삽입 브리지 2966825
-
FBST 8-PLC GY - 단일 플러그 삽입 브리지 2967688
-
NS 35/ 7,5 V2A UNPERF 2000MM - DIN 레일, 비관통 0801377
-
NS 35/ 7,5 PERF 2000MM - DIN 레일관통 0801733
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 0801762
-
NS 35/15 UNPERF 2000MM - DIN 레일, 비관통 1201714
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1201895
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - DIN 레일, 비관통 1201798
-
NS 35/15 AL UNPERF 2000MM - DIN 레일, 비관통 1201756
-
NS 35/15 PERF 2000MM - DIN 레일관통 1201730
-
NS 35/ 7,5 UNPERF 2000MM - DIN 레일, 비관통 0801681
-
PLC-ESK GY - 전원 단자대 2966508
-
PLC-ATP BK - 격판 2966841
-
SZF 1-0,6X3,5 - 스크류 드라이버 1204517
-
ZB 6,LGS:FORTL.ZAHLEN - Zack 마커 스트립 1051016
-
ZB 6:UNBEDRUCKT - Zack 마커 스트립 1051003
-
PLC-V8/FLK14/IN - 시스템 연결 2296553
-
PLC-V8/FLK14/IN/M - 시스템 연결 2304115
-
PLC-V8/D15S/IN - 시스템 연결 2296074
-
PLC-V8/D15B/IN - 시스템 연결 2296087
-
OPT-60DC/ 48DC/100 - 미니어쳐 무접점 릴레이 2966621
-
UC-TM 6 - 단자대용 마커 0818085
-
UCT-TM 6 - 단자대용 마커 0828736
-
OPT-60DC/ 48DC/100 - 미니어쳐 무접점 릴레이 2966621
이점
좁은 설계
V8 어댑터를 사용한 효율적인 시스템 케이블링 연결
RT III 밀폐 무접점 릴레이
기능 점퍼
통합 입력 회로
높은 스위칭 전원
AC 출력의 제로(0) 전압 스위치
