ELR W3/ 9-500 MM
-
정역회전 부하 릴레이
2963543
제품의 세부 정보
| 제품 타입 | 전자 모터 관리자 |
| 작동 모드 | 100% 작동 계수 |
| 단계 수 | 3 |
| 주전원 타입 | 3상 |
| 테스트 전압 입력/출력 | 2.5 kV |
| 정역회전 주파수 | ≤ 2.5 Hz (cos φ = 0.5) |
| 공급 | |
| 입력 이름 | 장치 공급 |
| 정격 공급 전압 | 24 V DC |
| 공급 전압 범위(UVN 참조) | 0.8 ... 1.2 |
| 정동작 전류 | 80 mA AC |
| 보호 회로 | 극성 보호; 시리즈 극성 보호 다이오드 |
| 서지 보호 | |
| 작동 전압 표시 | 녹색 LED |
| 오류 표시 | 빨간색 LED |
| 상태 표시 | LED (노란색) |
| 제어 | |
| 입력 이름 | 제어 입력 오른쪽/왼쪽 |
| 공칭 입력 전압 UN | 24 V DC |
| 입력 전압 범위(UN 참조) | 0.8 ... 1.2 |
| 0.8 ... 1.2 | |
| 일반 입력 전류(UN 시) | 7 mA |
| 정격 부하 작동 시 반응 시간 | < 35 ms |
| 일반 응답 시간 | < 25 ms |
| 일반 턴-오프 시간 | < 25 ms |
| 정격 부하 작동 시 반응 시간 | < 35 ms |
| 전환 주파수 | < 2.5 Hz (cos φ = 0.5) |
| 전류 측정 | |
| 기본 정확도 | ± 2 % (종료 값, 타입 ± 1%) |
| 전류 범위 | 0.25 A ... 8 A |
| 측정 방법 | 모든 전선 전류용 변류기 |
| AC 출력 | |
| 정격 출력 전압 | 500 V AC |
| 정격 출력 전압 범위 | 110 V AC ... 550 V AC |
| 피크 오프 상태 전압 | 1500 V |
| 주 주파수 | 50 Hz |
| 60 Hz | |

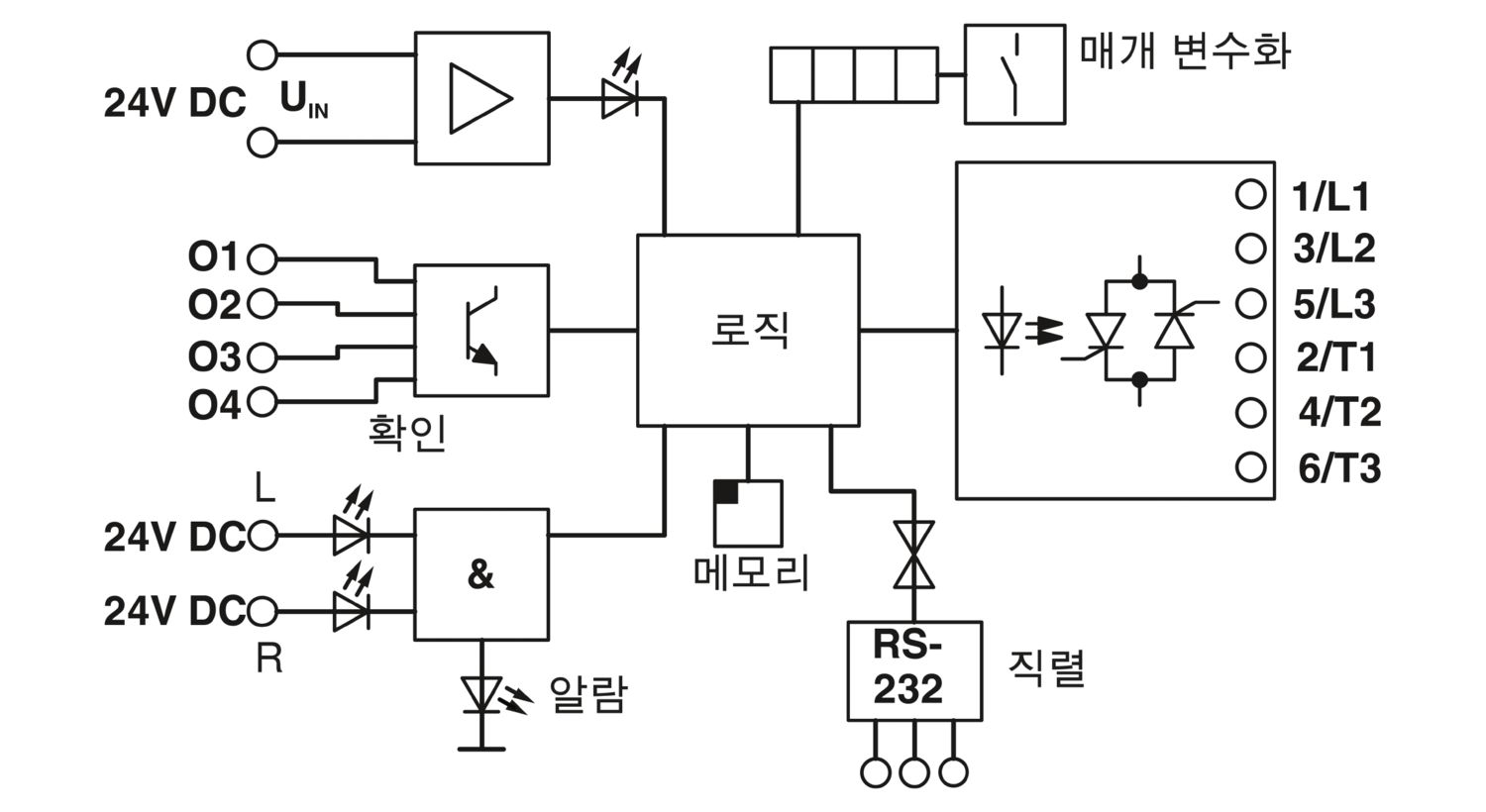

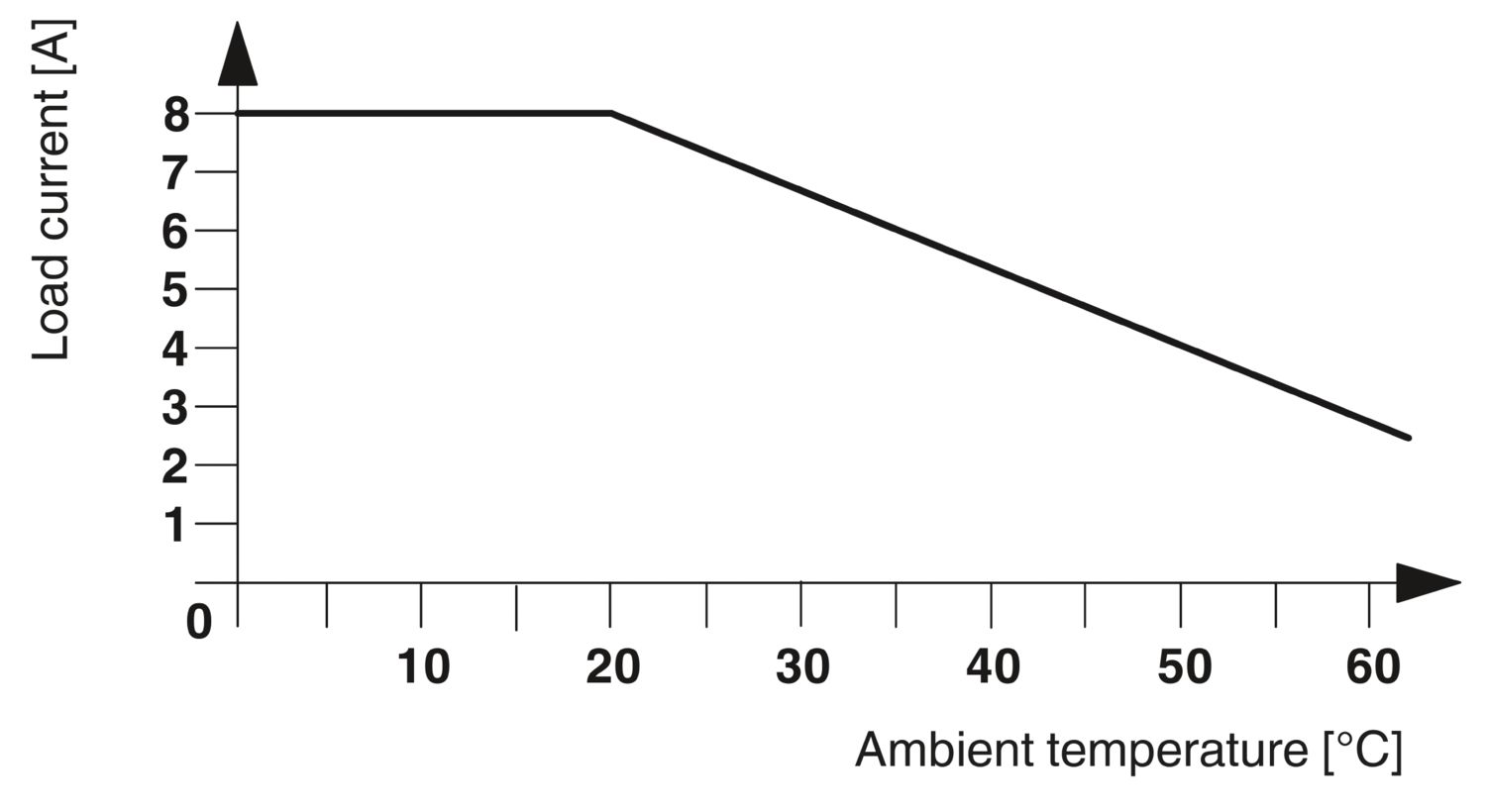

| 부하 전류 범위 | 150 mA ... 8 A (경감 참조) |
| 누설 전류 | 타입 7 mA |
| 잔류 전압 | 타입 1.4 V |
| 서지 전류 | 360 A (tp = 10 ms, 25 °C) |
| 최대 부하 값 | 645 A2s |
| 보호 회로 | RC 부품; RC 부품 |
| 서지 보호 | |
| 서지 전압 보호 | > 880 V |
| 승인 접점 O1-O4 | |
| 출력 수 | 4 |
| 정격 출력 전압 | UVN - 1 V |
| 연속 부하 전류 | 최대 50 mA |
| 제어 회로 | |
| 연결 타입 | 스크류 연결 |
| 스트리핑 길이 | 8 mm |
| 스크류 스레드 | M3 |
| 단선 케이블 사이즈 | 0.2 mm² ... 6 mm² |
| 연선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 10 |
| 부하 회로 | |
| 연결 타입 | 스크류 연결 |
| 스트리핑 길이 | 8 mm |
| 스크류 스레드 | M3 |
| 단선 케이블 사이즈 | 0.2 mm² ... 6 mm² |
| 연선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 10 |
| 데이터 | |
| 인터페이스 | V.24(RS-232) |
| 전송 속도 | 4800 Bit |
| 폭 | 62 mm |
| 높이 | 94 mm |
| 깊이 | 122 mm |
| 색상 | 녹색 (RAL 6021) |
| 주변 조건 | |
| 보호 수준 | IP20 |
| 주변 온도(작동) | -20 °C ... 60 °C |
| 주변 온도(보관/운송) | -20 °C ... 70 °C |
| 전력 회로 간 공간 및 연면 거리 | |
| 표준/규정 | DIN EN 50178 |
| 안전 절연 | |
| 파워 스테이션 요구 사항 | |
| 표준/규정 | DWR 1300/ZXX01/DD/7080.8d |
| EMC 규정 | |
| 표준/규정 | EN 61000-6-2 |
| EN 61000-6-4 | |
| 조립 참고 사항 | > 20 mm 간격으로 정렬 가능 |
| 마운팅 위치 | 수직(수평 DIN 레일) |
| 항목 번호 | 2963543 |
| 패키지 단위 | 1 pc |
| 최소 주문 수량 | 1 pc |
| 제품 키 | DK7222 |
| 카탈로그 페이지 | 169페이지(IF-2011) |
| GTIN | 4017918899691 |
| 개당 중량(패키지 포함) | 868.5 g |
| 개당 중량(패키지 제외) | 742.72 g |
| 관세 번호 | 85364900 |
| 원산지 | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
|
| EU REACH SVHC | |
| REACH 후보 물질 주석(CAS-NO) | 0.1wt%를 초과한 물질 없음 |
이점
ELR-PB-GATEWAY에 대한 옵션 연결
연속 상태 모니터링
특수 ELR-MM EX 장치는 화학 및 석유 화학 산업에서 사용하기에 적합합니다. 해당 Ex 타입 검사 인증을 획득했습니다.
실제 전력 소모량이 6.6 ms마다 계산됨
부족 부하/과부하 탐지를 위한 자유롭게 파라미터화 가능한 시그널링 및 스위칭 임계값
피상, 실제 및 무효 전력, 전류, 전압, 위상각, 싸이클 카운터 및 작동 시간 카운터의 표시
기능, 오염 또는 마모 모니터링이 있는 작동/가변 속도 드라이브의 스위칭
