PSR-MC42-2NO-1DO-24DC-SP - 세이프티 릴레이

2702902

IO-Link가 있는 세이프티 릴레이, 비상 정지, 안전 도어 및 라이트 그리드용, 최대 SIL 3, Cat. 4, PL e, 2개의 센서 회로, 자동 또는 수동, 모니터링된 시작, 2개의 사용 가능한 전류 경로, 1개의 신호 출력, U_S = 24 V DC, 플러그타입 푸쉬-인 단자대

무료로 다운로드할 수 있습니다. 다운로드

적용 참고 사항
적용 참고 사항	산업 전용

제품 타입	세이프티 릴레이
제품군	PSRmini
애플리케이션	비상 정지
	안전 도어
	라이트 그리드
	솔레노이드 스위치
	트랜스폰더
제어	1-채널 및 2-채널
릴레이 타입	IEC/EN 61810-3에 따른 force-guided 접점이 있는 전기 기계적 릴레이
절연 특성
서지전압 카테고리	II
오염등급	2
시간
일반 응답 시간	< 220 ms (자동 시작)
	< 175 ms (수동, 모니터링된 시작)
일반 시작 시간, U_s	< 250 ms (A1을 통해 제어되는 경우)
일반 해제 시간	< 20 ms (센서 회로를 통해 요구에 따라)
	< 20 ms (A1을 통해 요구에 따라)
재시작 시간	< 1 s (부팅 시간)
복구 시간	< 500 ms
시작 펄스 길이	≥ 500 ms (수동 시작)

정격 상태에서 최대 전력 손실	6.45 W (U_S = 30 V, U_L = 30 V, I² = 72 A²)
정격 작동 모드	100 % 작동 요인
정격 절연 전압	320 V
정격서지전압/절연	“절연 조정” 섹션 참조
공급
명칭	L+/L-
I/O 공급용 정격 전압	24 V DC -20 % / +25 % (IO-Link 마스터의 IO-Link 인터페이스를 통해 제공됩니다.)
전류 소모량	타입 16 mA
보호 회로	직렬 극성 역전 방지; 서프레서 다이오드
공급
명칭	A1/A2
정격 제어 회로 공급 전압 U_S	19.2 V DC ... 30 V DC
정격 제어 회로 공급 전압 U_S	24 V DC -20 % / +25 % (외부 보호 제공)
정격 제어 공급 전류 I_S	타입 60 mA
전력 소모량, U_S	타입 1.44 W
돌입 전류	타입 2.5 A (t = 500 s, U_s)
필터 시간	1 ms (U_s에서 전압 강하 발생 시 A1의 경우)
보호 회로	직렬 극성 역전 방지; 서프레서 다이오드

디지털: 센서 회로 S0 (S12, S22)
입력 설명	세이프티 관련 센서 입력
입력 수	2
입력 전압 범위 "0" 신호	0 V DC ... 5 V DC (S12)
	S22의 경우 “신호 생성기 연결 버전” 섹션에서 참고 사항을 참조하십시오.
입력 전압 범위 "1" 신호	11 V DC ... 30 V DC
입력 전류 범위 "0" 신호	0 mA ... 2 mA (S12 , S22)
돌입 전류	< 5 mA (일반적으로 U_S, S12, Δt = 500 µs)
	< 5 mA (일반적으로 U_S, S22/24 V, Δt = 500 µs)
	> -5 mA (일반적으로 U_S, S22/0 V, Δt = 500 µs)
필터 시간	최대 1.5 ms (낮은 테스트 펄스의 테스트 펄스 폭)
	테스트 펄스 속도 = 5 x 테스트 펄스 폭
	세이프티 애플리케이션의 경우 스위치-온 펄스를 비활성화합니다.
동시 발생	∞
허용 가능한 최대 전체 전선 저항	150 Ω
보호 회로	서프레서 다이오드
전류 소모량	< 5 mA (일반적으로 U_S, S12)
	< 5 mA (일반적으로 U_S, S22/24 V)
	> -5 mA (일반적으로 U_S, S22/0 V)
디지털: 센서 회로 S1 (S32, S42)
입력 설명	세이프티 관련 센서 입력
입력 수	2
입력 전압 범위 "0" 신호	0 V DC ... 5 V DC
입력 전압 범위 "1" 신호	11 V DC ... 30 V DC
입력 전류 범위 "0" 신호	0 mA ... 2 mA
돌입 전류	< 20 mA (일반적으로 U_S)
필터 시간	최대 1.5 ms (낮은 테스트 펄스의 테스트 펄스 폭)
	테스트 펄스 속도 = 5 x 테스트 펄스 폭
	세이프티 애플리케이션의 경우 스위치-온 펄스를 비활성화합니다.
동시 발생	∞
허용 가능한 최대 전체 전선 저항	150 Ω
보호 회로	서프레서 다이오드
전류 소모량	< 5 mA (일반적으로 U_S)
디지털: 진단 입력 (DGN)
입력 설명	세이프티와 관련 없음
입력 수	1
입력 전압 범위	0 V DC ... 30 V DC
보호 회로	서프레서 다이오드
전류 소모량	타입 30 mA
디지털: 시작 회로 (S34)
입력 설명	NPN(수동 시작), PNP(자동 시작)
입력 수	1
입력 전압 범위 "1" 신호	19.2 V DC ... 30 V DC (수동 시작, 자동 시작: 0 V)
돌입 전류	< 10 mA (일반적으로 U_S, Δt = 100 ms)
허용 가능한 최대 전체 전선 저항	150 Ω
보호 회로	서프레서 다이오드
전류 소모량	< 5 mA (일반적으로 U_S, S34/24 V)
	> -5 mA (일반적으로 U_S, S34/0 V)
IO-Link
명칭	IO-Link
전송 속도	230 kbps (COM3)
싸이클 시간	5 ms
프로세스 데이터 업데이트	5 ms
프로세스 데이터 양	최대 31 바이트 (입력 데이터)
	최대 16 바이트 (출력 데이터)
입력 설명	IO-Link 스위칭 및 통신 케이블
입력 수	1
연결 타입	스프링 케이지 연결방식
연결 방법	3선
포트 수	1
포트 타입	클래스 A

릴레이: 사용 가능 전류 경로 (13/14, 23/24)
출력 설명	세이프티 관련 N/O 접점
	각각 직렬인 2개의 NO 접점, 지연 없음, 플로팅
출력 수	2 (미지연됨)
접점 유형	2개의 사용 가능 전류 경로
접점 소재	AgSnO₂
스위칭 전압	최소 12 V AC/DC
	최대 250 V AC/DC
스위칭 용량	최소 60 mW
돌입 전류	최소 3 mA
	최대 6 A
제한 연속 전류	6 A
단면적 총 전류	72 A² (경감현상 관찰)
스위칭 빈도	0.1 Hz
기계적 서비스 수명	10x 10⁶ 싸이클
출력 퓨즈	6 A gL/gG
	4 A gL/gG (저요구형 애플리케이션용)
신호: M1
출력 설명	PNP
	세이프티와 관련 없음
출력 수	1
전압	약 22 V DC (U_s - 2 V)
전류	최대 100 mA
최대 돌입 전류	500 mA (Δt = 1 ms, U_s)
보호 회로	서프레서 다이오드

연결 기술
플러그형	예
전선 연결
연결 타입	푸쉬인 연결
단선 케이블 사이즈	0.2 mm² ... 1.5 mm²
연선 케이블 사이즈	0.2 mm² ... 1.5 mm²
케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음	0.25 mm² ... 1.5 mm² (CRIMPFOX 6 전용)
케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음	0.25 mm² ... 1.5 mm² (CRIMPFOX 6 전용)
케이블 사이즈 AWG	24 ... 16
스트리핑 길이	8 mm

상태 표시	5 x LED (녹색)
작동 전압 표시	1 x LED(녹색, 노란색, 빨간색)

폭	17.5 mm
높이	116.6 mm
깊이	114.5 mm

색상 (하우징)	노란색 (RAL 1018)
하우징 소재	PA

안전 데이터
정지 카테고리	0
안전 데이터: EN ISO 13849
카테고리	4
성능 레벨 (PL)	e (4 A DC13, 5 A AC15, 8760 싸이클/년)
안전 데이터: IEC 61508 - 높은 수요
안전 무결성 레벨(SIL)	3
안전 데이터: IEC 61508 - 낮은 수요
안전 무결성 레벨(SIL)	3
안전 데이터: EN IEC 62061
안전 무결성 레벨(SIL)	3

주변 조건
보호 수준	IP20
설치 위치의 최소 보호 수준	IP54
주변 온도(작동)	-25 °C ... 60 °C (경감현상 관찰)
주변 온도(보관/운송)	-40 °C ... 85 °C
최대 고도	≤ 2000 m (해수면 기준)
최대 허용 습도(보관/운송)	75 % (평균, 85% 자주 발생하지 않음, 응결 없음)
허용 가능한 최대 상대 습도(작동)	75 % (평균, 85% 자주 발생하지 않음, 응결 없음)
충격	15g
진동 (동작)	10 Hz ... 150 Hz, 진폭 0.15 mm, 2g

마운트 타입	DIN 레일 마운팅
조립 참고 사항	경감 곡선 참조
마운팅 위치	수직 또는 수평

항목 번호	2702902
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	DNA181
카탈로그 페이지	224페이지(C-6-2019)
GTIN	4055626458564
개당 중량(패키지 포함)	181.84 g
개당 중량(패키지 제외)	150.98 g
관세 번호	85371098
원산지	DE

호환 가능한 제품

액세서리

이점

2 개의 사용 가능 전류 경로, 1 개의 디지털 신호 출력

PSR-CT 세이프티 스위치와 함께 IO-Link를 통한 진단 데이터

비상 정지 및 안전 도어 모니터링과 라이트 그리드 평가용

자동 및 수동 활성화

1-채널 및 2-채널 제어

2개의 센서 회로

ISO 13849-1에 따른 최대 Cat. 4/PL e, EN IEC 62061에 따른 SIL 3, IEC 61508에 따른 SIL 3

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	3052adab-6609-4578-ab76-f438ba9089bd

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

PSR-MC42-2NO-1DO-24DC-SP - 세이프티 릴레이

2702902

제품의 세부 정보

ECLASS

ETIM

UNSPSC

Functional Safety

cULus Listed

호환 가능한 제품

이점

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

PSR-MC42-2NO-1DO-24DC-SP - 세이프티 릴레이 2702902

제품의 세부 정보

ECLASS

ETIM

UNSPSC

호환 가능한 제품

PSR-CT-C-SEN-1-8 - 세이프티 스위치 센서 2702972

PSR-CT-M-SEN-1-8 - 세이프티 스위치 센서 2702975

PSR-CT-F-SEN-1-8 - 세이프티 스위치 센서 2702976

PSR-CT-C-ACT - 세이프티 스위치 액추에이터 2702973

IOL-CONF - 구성 및 진단 소프트웨어 1083065

CRIMPFOX 6 - 크림핑 플라이어 1212034

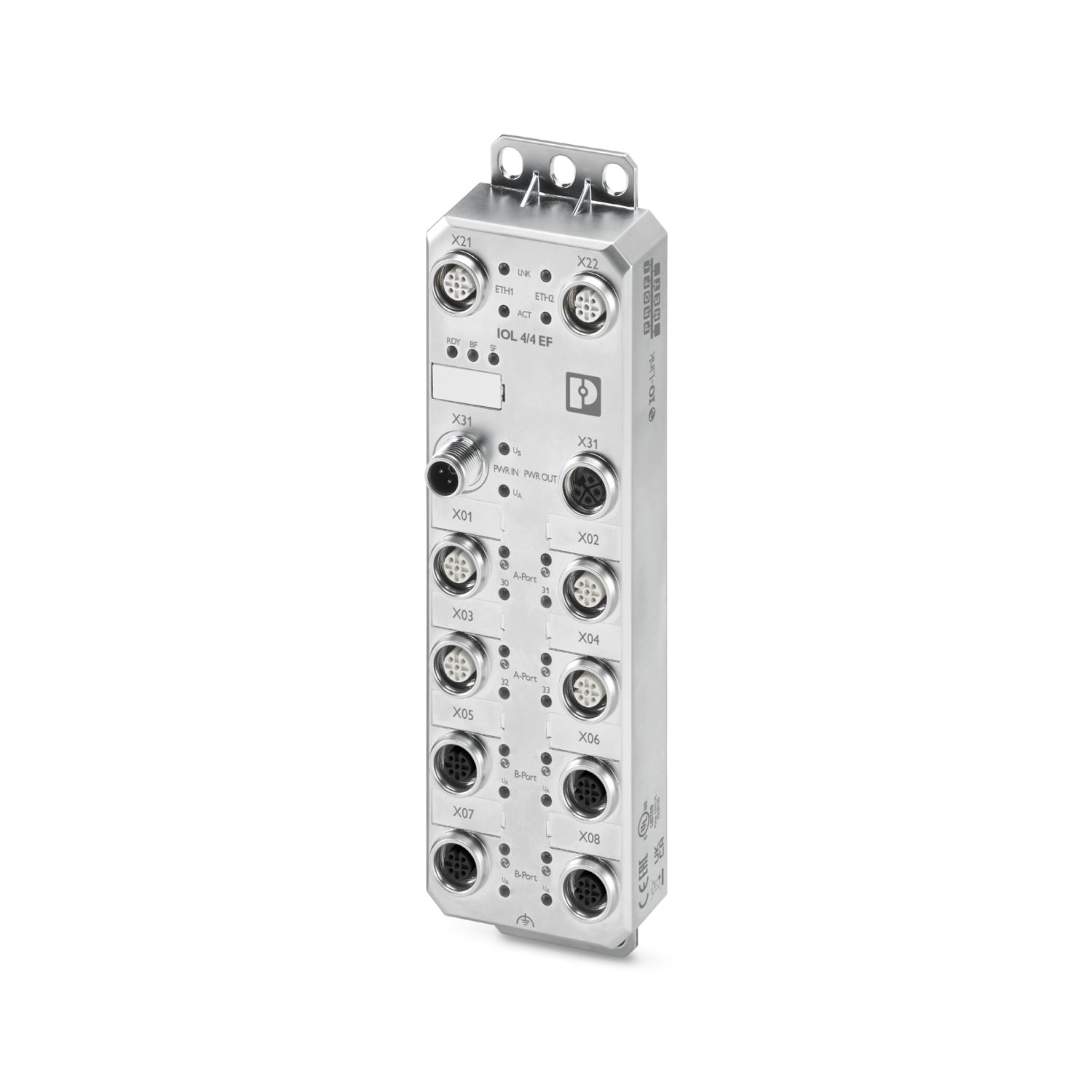

AXL E PN IOL4/4 EF M12 6M-L - 통신 모듈 1300926
