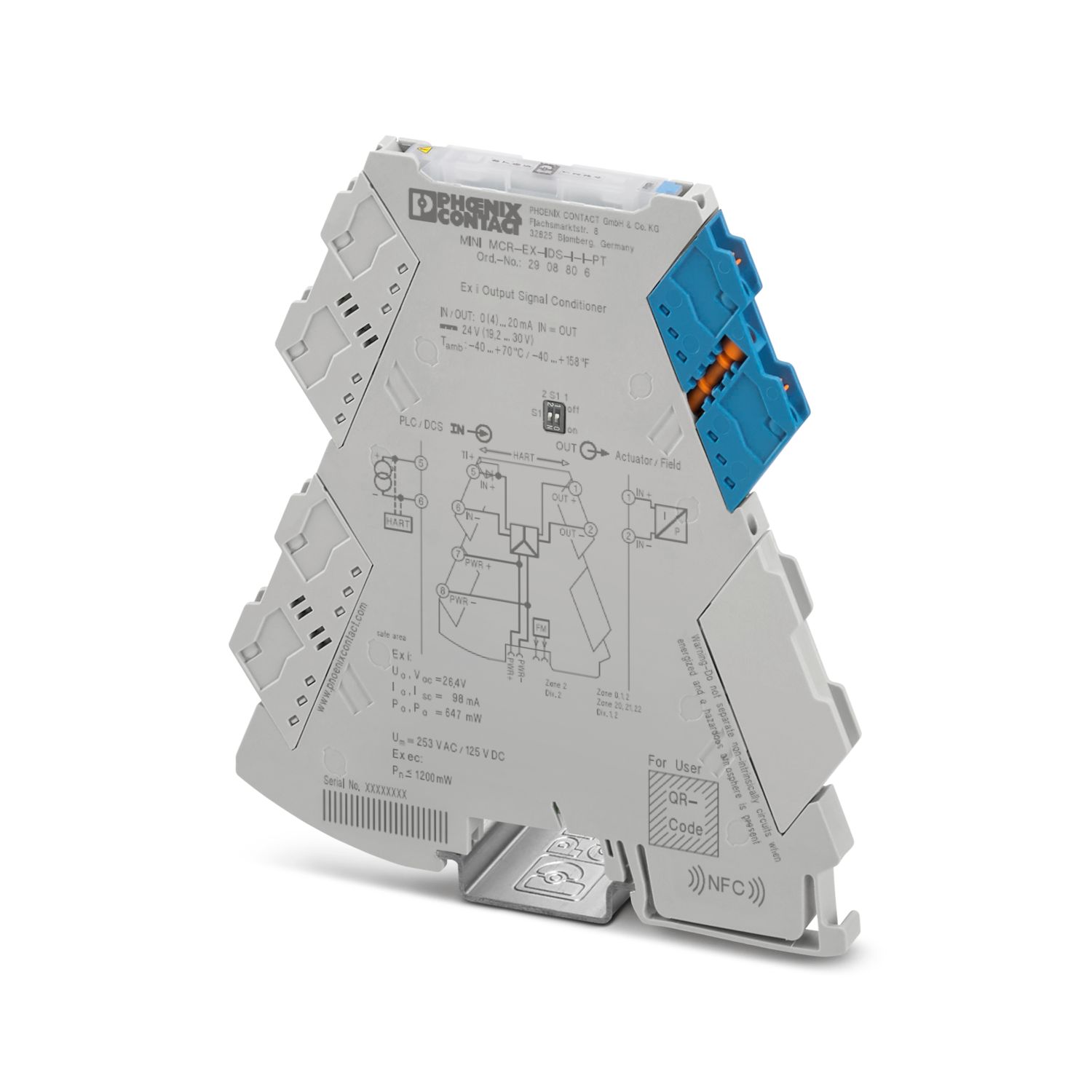

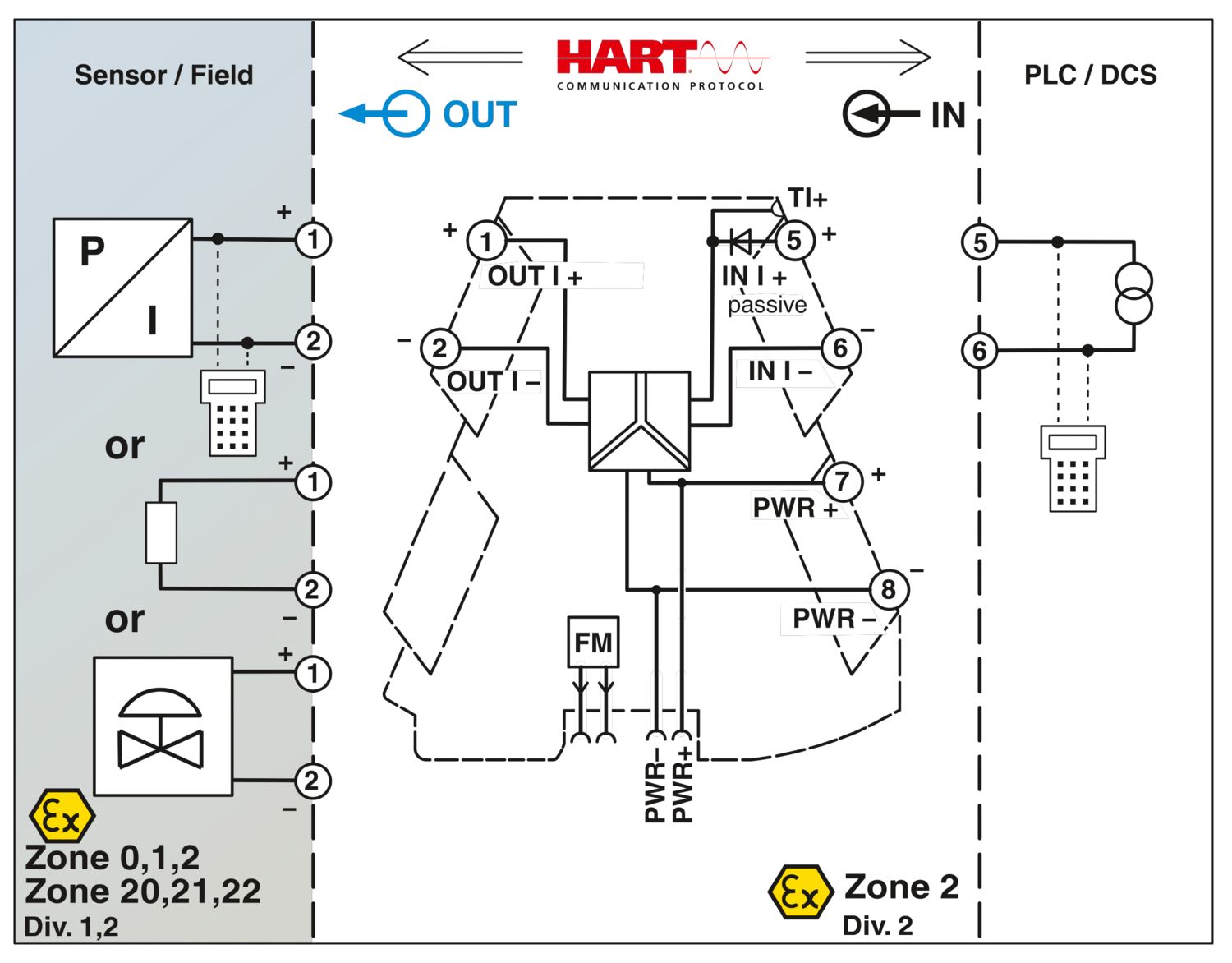

MINI MCR-EX-IDS-I-I-PT - 출력 절연 증폭기 - 2908806

제품 속성

제품군	MINI Analog Pro
구성	DIP 스위치

시스템 속성

기능
구성	DIP 스위치

전기적 속성

입력 및 출력 간 전기 절연	예
신호 전송 동작	In = Out
단계 응답(10-90%)	≤ 10 ms
최대 온도 상관계수	≤ 0.01 %/K
최대 전송 오류	0.1 %
전기 절연
과전압 카테고리	II (≤ 5000 m)
오염도	2 (≤ 5000 m)
전기 절연 입력/출력/전원 공급 IEC/EN 61010-1
표준/규정	IEC/EN 61010-1
정격 절연 전압	300 V_rms
테스트 전압	2.5 kV AC (50 Hz, 60 s)
절연	이중/강화 절연
전기 절연 출력/입력, 전원 공급 IEC/EN 60079-11
표준/규정	IEC/EN 60079-11
정격 절연 전압	253 V_rms
전기 절연 입력/출력/전원 공급 IEC/EN 60079-7
표준/규정	IEC/EN 60079-7
정격 절연 전압	251 V_rms
공급
정격 공급 전압	24 V DC
공급 전압 범위	19.2 V DC ... 30 V DC
전력 소모량	≤ 1.2 W

입력 데이터

신호: 전류
입력 수	1
전류 입력 신호	0 mA ... 20 mA
	4 mA ... 20 mA (SIL)
입력 전류	≤ 30 mA
전압 강하	< 3.5 V DC (20 mA)

출력 데이터

신호: 전류
출력 설명	본질 안전
출력 수	1
전류 출력 신호	0 mA ... 20 mA
	4 mA ... 20 mA (SIL)
부하/출력 부하 전류 출력	≤ 700 Ω (20 mA)
	≤ 630 Ω (21 mA)
출력 리플	20 mV (rms)
비부하 전압	≤ 27 V DC
단락-회로 방지	예
라인 오류 탐지	> 10 kΩ (라인 파손)
	< 50 Ω (단락-회로)

연결 데이터

연결 타입	푸쉬인 연결
스트리핑 길이	10 mm
단선 케이블 사이즈	0.2 mm² ... 1.5 mm² (페룰 있음)
	0.14 mm² ... 2.5 mm² (페룰 없음)
연선 케이블 사이즈	0.14 mm² ... 2.5 mm²
AWG 케이블 사이즈	24 ... 12 (연선)

Ex 데이터

Ex 설치(EPL)	Gc
Ex 설치(EPL)		Div. 2
Ex i 회로(EPL)	Ga
		Da
		Ma
		Div. 1
안전 데이터
최대 내부 인덕턴스 L_i	무시할 수 있는 수준
최대 내부 커패시턴스 C_i	6.1 nF
최대 출력 전압 U_o	26.4 V
최대 출력 전류 I_o	98 mA
최대 출력 전원 P_o	647 mW
안전 관련 최대 전압 U_m	253 V AC
안전 관련 최대 전압 U_m		125 V DC
IIA/I (간단한 회로): 최대 외부 유도력 L_o / 최대 외부 용량 C_o	10 mH / 2.48 µF
IIB/III (간단한 회로): 최대 외부 유도력 L_o / 최대 외부 용량 C_o	4 mH / 730 nF
IIC (간단한 회로): 최대 외부 유도력 L_o / 최대 외부 용량 C_o	2 mH / 89 nF
IIA/I (혼합 회로): 최대 외부 유도력 L_o / 최대 외부 용량 C_o	10 mH / 493 nF, 1 mH / 553 nF, 500 µH / 653 nF, 200 µH / 833 nF, 100 µH / 993 nF
IIB/III (혼합 회로): 최대 외부 유도력 L_o / 최대 외부 용량 C_o	4 mH / 303 nF, 1 mH / 383 nF, 500 µH / 463 nF, 200 µH / 613 nF, 100 µH / 733 nF
IIC (혼합 회로): 최대 외부 유도력 L_o / 최대 외부 용량 C_o	1.4 mH / 42 nF, 1 mH / 49 nF, 500 µH / 66 nF, 200 µH / 89 nF

인터페이스

데이터 통신(바이패스)
지원 프로토콜	HART-트랜스페어런트

시그널링

상태 표시	녹색 LED (공급 전압)

치수

폭	6.2 mm
높이	109.81 mm
깊이	119.2 mm

소재 사양

색상	회색 (RAL 7042)
하우징 소재	PBT

환경 및 실제 조건

주변 조건
주변 온도(작동)	-40 °C ... 70 °C (모든 마운팅 위치)
주변 온도(보관/운송)	-40 °C ... 85 °C
허용 습도(작동)	5 % ... 95 % (25 °C에서 응결 없음)
충격(작동)	15g (DIN EN 60068-2-27)
진동(작동)	5g (DIN EN 60068-2-6)
고도 범위 (IEC/EN 61010-1)
높이 범위	> 2000 m ... 3000 m
주변 온도(작동)	-40 °C ... 63 °C
정격 절연 전압	300 V_rms (입력/출력/전원 공급)
절연	이중/강화 절연
고도 범위 (IEC/EN 61010-1)
높이 범위	> 3000 m ... 4000 m
주변 온도(작동)	-40 °C ... 56 °C
정격 절연 전압	300 V_rms (입력/출력/전원 공급)
절연	이중/강화 절연
고도 범위 (IEC/EN 61010-1)
높이 범위	> 4000 m ... 5000 m
주변 온도(작동)	-40 °C ... 49 °C
정격 절연 전압	150 V_rms (입력/출력/전원 공급)
절연	이중/강화 절연
고도 범위 (IEC/EN 60079-11)
높이 범위	> 2000 m ... 3000 m
주변 온도(작동)	-40 °C ... 63 °C
안전 관련 최대 전압 U_m	121 V AC
안전 관련 최대 전압 U_m		110 V DC
정격 절연 전압	150 V_rms (출력/입력, 파워 서플라이)
고도 범위 (IEC/EN 60079-11)
높이 범위	> 3000 m ... 4000 m
주변 온도(작동)	-40 °C ... 56 °C
안전 관련 최대 전압 U_m	33 V AC/DC
정격 절연 전압	60 V_rms (출력/입력, 파워 서플라이)
고도 범위 (IEC/EN 60079-11)
높이 범위	> 4000 m ... 5000 m
주변 온도(작동)	-40 °C ... 49 °C
안전 관련 최대 전압 U_m	33 V AC/DC
정격 절연 전압	60 V_rms (출력/입력, 파워 서플라이)
고도 범위 (IEC/EN 60079-7)
높이 범위	> 2000 m ... 3000 m
주변 온도(작동)	-40 °C ... 63 °C
정격 절연 전압	162 V_rms (입력/출력/전원 공급)
고도 범위 (IEC/EN 60079-7)
높이 범위	> 3000 m ... 4000 m
주변 온도(작동)	-40 °C ... 56 °C
정격 절연 전압	60 V_rms (입력/출력/전원 공급)
고도 범위 (IEC/EN 60079-7)
높이 범위	> 4000 m ... 5000 m
주변 온도(작동)	-40 °C ... 49 °C
정격 절연 전압	60 V_rms (입력/출력/전원 공급)

승인

CE
인증	CE 인증
ATEX
마킹	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
인증	BVS 23 ATEX 006 X
IECEx
마킹	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
인증	IECEx BVS 23.0003X
CCC / China-Ex
마킹	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
인증	2023122310117250
UL, 미국 / 캐나다
마킹	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
인증	, C.D.-No 097285872
조선업 분야 승인
인증	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
마킹	3
참고	1-채널
INMETRO
마킹	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
인증	DNV 23.0186 X
조선 데이터
Temperature	B
Humidity	B
진동	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

EMC 데이터

전자파 호환성	다음 표준 및 규정에 따라 테스트됨: 내부 사용을 위한 EN 61326-1, NAMUR NE 21
저전압 지침	저전압 지침 준수
노이즈 내성	EN 61000-6-2
노이즈 내성	EN 61326-3-2
노이즈 방출
표준/규정	EN 61000-6-4

마운팅

마운트 타입	DIN 레일 마운팅
마운팅 위치	모두

항목 번호	2908806
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	DK1222
GTIN	4055626357539
개당 중량(패키지 포함)	118.5 g
개당 중량(패키지 제외)	118.5 g
관세 번호	85437090
원산지	DE

ECLASS-13.0	27210120
ECLASS-15.0	27210120
ECLASS-15.0 ASSET	27250101

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
REACH 후보 물질 주석(CAS-NO)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (CAS-NO: 79-94-7)
SCIP	afc8d24d-0e73-4b4b-a954-93f91410b0d4
