HC-B 6-TMB-100/O1STM20S-STA
-
하우징
1604201

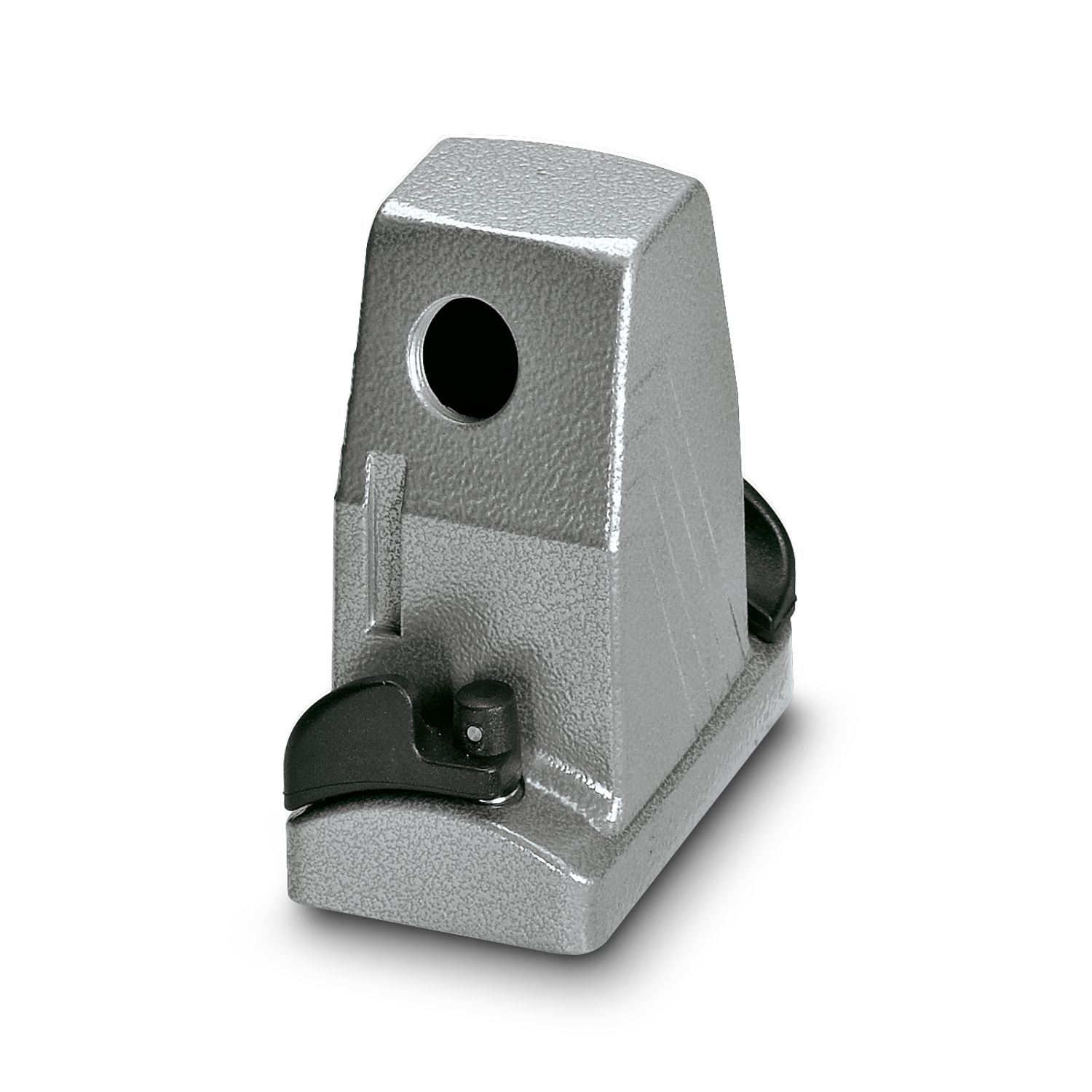

HEAVYCON ADVANCE 표준 파우더 코팅 슬리브 하우징 B6, 베요넷 잠금 장치 있음, 높이 100 mm, 1xM20 스레드 있음, 측면 케이블 아웃렛
제품의 세부 정보
| 일반 | 접점 삽입 HC-B6, BB10, DD24, M용 |
| 제품 타입 | 베요넷 잠금 장치가 있는 하우징 |
| 하우징 타입 | 슬리브 하우징 |
| 애플리케이션 | 표준 |
| 설계 | B6 |
| 케이블 출구 수 | 1 |
| 스크류 연결 타입 | 1x M20 |
| 차폐 | 아니오 |
| 케이블 아웃렛 | 측면 |
| Pg 스크류 연결 | 없음 |
| 치수 도면 |
|
| 폭 | 57 mm |
| 높이 | 100 mm |
| 길이 | 92 mm |
| 설치 치수(dimensions) | |
| 조립 컷아웃 폭 | 35 mm |
| 조립 컷아웃 길이 | 52 mm |
| 밀폐 소재 | NBR |
| 하우징 소재 | 다이캐스트 알루미늄 |
| 하우징 표면 소재 | 파우더 코팅, 회색 |
| 잠금 래치 소재 | 고급 스틸, 핸들: PA-GF |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| 주변 온도(작동) | -40 °C ... 125 °C |
| 기계적 데이터 | |
| 스크류 연결 타입 | 1x M20 |
| 잠금 타입 | 스크류 |
| 조립 참고 사항 | 접지 전선 접점이 비스듬히 삽입된 경우에도 접지 전선 접점이 올바로 기능하도록 하기 위해서는 2개의 패널 마운팅 플랜지와 금속 마운팅 패널이 전기적으로 충분하게 접촉되어야 합니다. |
