PTCB E1 24DC/0.1-0.63A NO
-
전자 회로 차단기
1441495
1-채널, 12-24 V DC 부하에 대한 전자 장치 보호. 0.1-0.63 A로 조정 가능한 정격 전류. 원격 시그널링 및 액티브 전류 제한 포함. CLIPLINE 단자대와 결합 가능합니다. DIN 레일에 설치용.

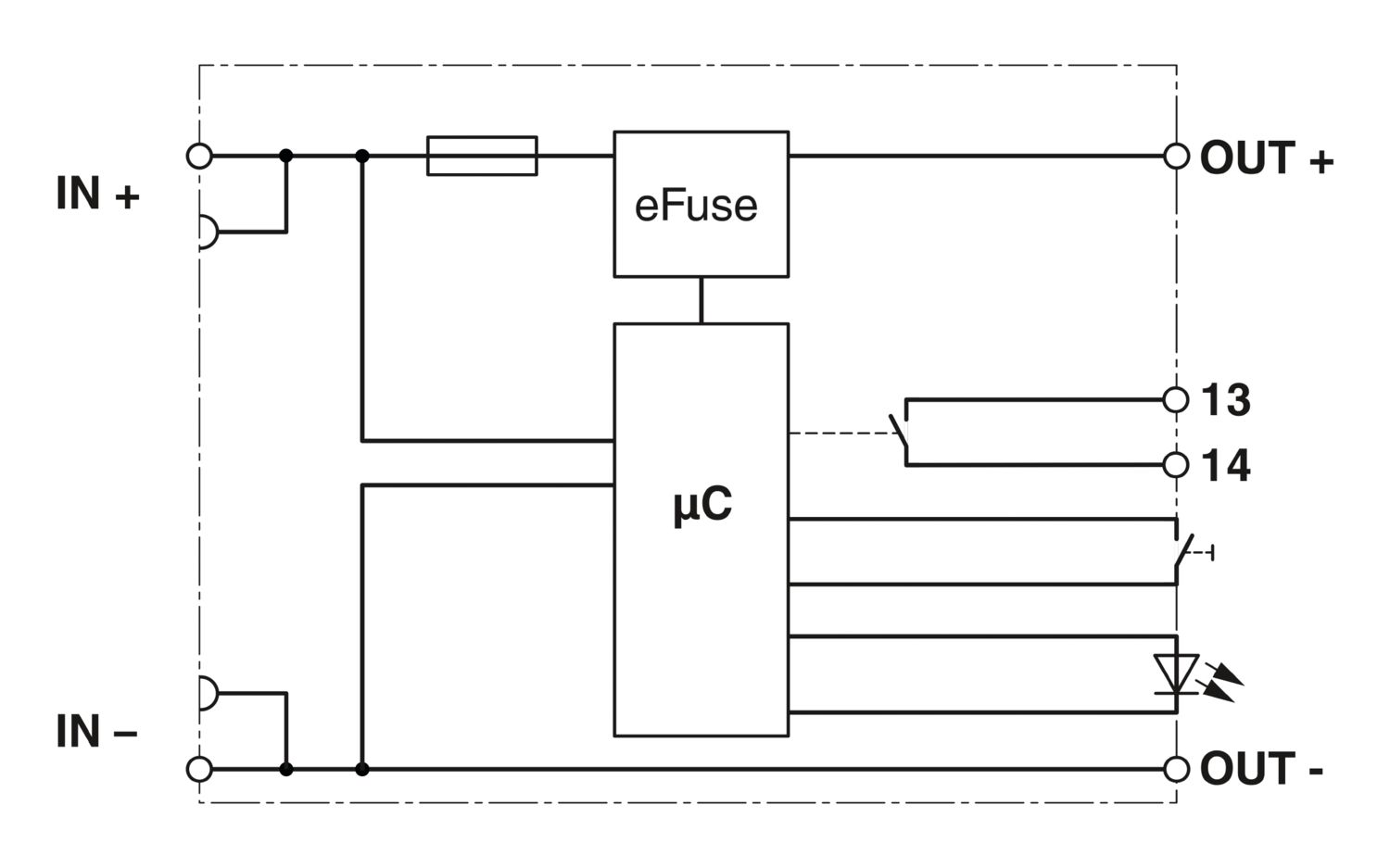

제품의 세부 정보
| 일반 | |
| 참고 | EN 61000-4-4에 따라 1kV로 테스트된 신호 라인 연결; 필요한 경우 고객은 적절한 보호 조치를 제공해야 합니다. |
| 반복적인 하드 단락은 통합 백업 퓨즈의 melting integral을 감소시킬 수 있습니다. | |
| 제품 타입 | 장치 회로 차단기 |
| 제품군 | PTCB |
| 설계 | 레일 마운트용 모듈, 1개 부품 |
| 핀 수 | 1 |
| 채널 수 | 1 |
| 절연 특성 | |
| 보호 등급 | III |
| 오염도 | 2 |
| 일반 | |
| 작동 전압 | 10 V DC ... 30 V DC |
| 정격 전압 | 12 V DC |
| 24 V DC | |
| 정격 전류 IN | 15 A DC (총 전류 입력) |
| 0.5 A DC (정격 전류 출력) | |
| 정격 전류 IN | 0.1 / 0.2 / 0.315 / 0.4 / 0.5 / 0.63 A DC (조정 가능) |
| 정격 전류(사전 조정됨) | 0.5 A |
| 정격 서지 전압 | 0.5 kV |
| 트리핑 방법 | E(전자) |
| 피드백 저항 | 최대 35 V DC |
| 필수 백업 퓨즈 | 파워 서플라이의 최대 출력 전류 > 단락 스위칭 용량인 경우 통합 페일세이프 부품. |
| 단락-회로 스위칭 용량 | 300 A |
| 절연 내력 | 최대 35 V DC (부하 회로) |
| 액티브 전류 제한 | ≤ 1,2 x IN, 전류 설정에 따라 다름 |
| 퓨즈 | 전자 |
| 효율성 | > 98.5 % |
| 폐쇄 회로 전류 I0 | 타입 5 mA |
| 전력 손실 | 타입 0.1 W (무부하 작동) |
| < 0.7 W (정상 작동) | |
| 모듈 초기화 시간 | 40 ms |
| 채널 스위치 오프 이후 대기 시간 | 5 s (과부하/단락-회로의 경우) |
| 측정 허용 오차 I | ± 17 % (정격 전류 설정에 따라 다름) |
| 온도 경감 | 15 A (60°C에서의 총 전류) |
| 20 A (50°C에서의 총 전류) | |
| MTBF (IEC 61709, SN 29500) | 28409090 h (21 % 부하가 있는 25 °C의 경우) |
| 11519410 h (34.25 % 부하가 있는 40 °C의 경우) | |
| 1577983 h (100% 부하가 있는 60°C의 경우) | |
| 전압 강하 | ≤ 0.35 V (정격 전류 설정에 따라 다름) |
| 페일세이프 부품 | 4 A DC |
| 접점 유형 | 전기 절연 없음 |
| 부하 회로 | |
| 종료 시간 | ≤ 600 ms |
| ≥ 12 ms (전류 설정 및 이용 가능한 부하에 따라 다름) | |
| ≤ 1.2 x IN 시 종료, 정격 전류 설정에 따라 다름 | |
| 저전압 스위치-오프 | ≤ 9.2 V DC (액티브) |
| ≥ 10.2 V DC (비활성) | |
| 과전압 스위치-오프 | ≥ 30.5 V DC (액티브) |
| ≤ 29.5 V DC (비활성) | |
| 최대 용량성 부하 | 4.7 mF (사용 가능한 전류 설정 및 단락-회로 전류에 따라 다름) |
| 인디케이터/원격 시그널링 | |
| 연결 이름 | 원격 표시 회로 |
| 스위칭 기능 | N/O 접점 |
| 작동 전압 | 0 V DC ... 30 V DC |
| 작동 전류 | 100 mA DC |
| 주 회로 IN+ | |
| 연결 타입 | 푸쉬인 연결 |
| 스트리핑 길이 | 8 mm |
| 연선 케이블 사이즈 | 0.2 mm² ... 2.5 mm² |
| 단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 12 |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.2 mm² ... 2.5 mm² |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.2 mm² ... 2.5 mm² |
| 주 회로 IN- | |
| 연결 타입 | 푸쉬인 연결 |
| 스트리핑 길이 | 8 mm |
| 연선 케이블 사이즈 | 0.2 mm² ... 2.5 mm² |
| 단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 12 |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.2 mm² ... 2.5 mm² |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.2 mm² ... 2.5 mm² |
| 주 회로 OUT | |
| 연결 타입 | 푸쉬인 연결 |
| 스트리핑 길이 | 8 mm |
| 연선 케이블 사이즈 | 0.2 mm² ... 2.5 mm² |
| 단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 12 |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.2 mm² ... 2.5 mm² |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.2 mm² ... 2.5 mm² |
| 원격 표시 회로 | |
| 연결 타입 | 푸쉬인 연결 |
| 스트리핑 길이 | 8 mm |
| 연선 케이블 사이즈 | 0.2 mm² ... 2.5 mm² |
| 단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
| AWG 케이블 사이즈 | 24 ... 14 |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.2 mm² ... 2.5 mm² |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.2 mm² ... 2.5 mm² |
| 채널 LED 꺼짐 | 꺼짐 (채널 스위치 꺼짐) |
| 채널 LED 노란색 | 깜박임 (프로그래밍 모드 액티브) |
| 채널 LED 녹색 | 켜짐 (채널 스위치 켜짐) |
| 채널 LED 빨간색 | 켜짐 (채널 스위치 꺼짐, 과전압 또는 저전압) |
| 일시적으로 켜짐 (채널 스위치 꺼짐, 5 s 냉각 단계, 과부하 또는 단락-회로 해제) | |
| 깜박임 (채널 스위치 꺼짐, 즉시 스위치를 다시 켤 수 있음, 과부하 또는 단락-회로 해제) | |
| 빠르게 깜박임 (채널 스위치 꺼짐, 출력에서의 외부 전압, 가능한 설치 오류) |
| 치수 도면 |
|
| 폭 | 6.2 mm |
| 높이 | 105.8 mm |
| 깊이 | 55.6 mm (DIN 레일 7.5 mm 포함) |
| 색상 | 회색 (RAL 7042) |
| 소재 | PBT |
| PBT | |
| UL 94에 따른 난연성등급 | V-0 |
| 주변 조건 | |
| 보호 수준 | IP20 |
| 주변 온도(작동) | -30 °C ... 60 °C |
| 주변 온도(보관/운송) | -40 °C ... 70 °C |
| 고도 | ≤ 3000 m 최대 52 °C (amsl) |
| ≤ 4000 m 최대 46 °C (amsl) | |
| 습도 테스트 | 96 h, 95 % RH, 40 °C |
| 충격(작동) | 30g (IEC 60068-2-27, 테스트 Ea) |
| 진동(작동) | 10 Hz ... 59.6 Hz (진폭 ±0.35 mm, IEC 60068-2-6, 테스트 Fc에 따름) |
| 59.6 Hz … 150 Hz (가속화 5g, IEC 60068-2-6, 테스트 Fc에 따름) | |
| 5 Hz … 100 Hz (공진 검색 4g, 공진 주파수 4g, 90분, DNV GL 클래스 B에 따름) | |
| UL 인증 | |
| 마킹 | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| DNV GL | |
| 마킹 | 조선업 분야 승인 |
| 부식성 가스 테스트 | |
| 마킹 | ISA S71.04.2013 G3 Harsh Group A |
| 조선 데이터 | |
| Temperature | A |
| Humidity | B |
| 진동 | B |
| EMC | A |
| Enclosure | A |
| 표준/사양 | EN 61000-6-2 |
| 참고 | EMC – 산업 영역을 위한 내성 |
| 표준/사양 | EN 61000-6-3 |
| 참고 | EMC – 주거, 영업 및 상업용 부동산 및 소규모 운영을 위한 배출 |
| 표준/사양 | EN 60068-2-78 |
| 참고 | 환경 영향 – 습기와 열, 일정 |
| 표준/사양 | EN 50178 |
| 참고 | 전기 설비에 사용되는 전자 장비 |
| 표준/사양 | EN 60068-2-6 |
| 참고 | 환경 영향 – 진동(정현) |
| 표준/사양 | EN 60068-2-27 |
| 참고 | 환경 영향 – 충격 |
| 표준/사양 | EN 60068-2-30 |
| 참고 | 환경 영향 – 파트 2–30: 테스트 – 테스트 Db: 습열, 순환 |
| 마운트 타입 | DIN 레일: 35 mm |
이점
상태 메세지와 로컬 및 원격 리셋 옵션을 통한 정확한 결함 위치 파악 및 빠른 복구
정확한 종료, 낮은 전압 손실, 조정 가능한 전류값으로 수월한 시스템 계획
6 mm의 양극 및 음극 통합 전위 분배기로 인한 더 많은 컨트롤 캐비닛 공간 확보
CLIPLINE complete 단자대 시스템의 브리징 옵션으로 인한 간단한 애플리케이션 설정
