CHARX SEC-1000
-
AC충전 컨트롤러
1139034
CHARX control modular, AC충전 컨트롤러, IEC 61851-1, 작동 모드: Stand-Alone, 클라이언트, 인터페이스: CHARX control modular 시스템 버스, 연결 가능한 주변 장치: 에너지 미터, RFID, DC 잔류 전류 탐지, DIN 레일 마운팅
무료로 다운로드할 수 있습니다.
다운로드
제품의 세부 정보
| 적용 참고 사항 | As things stand now, we are preparing the product so that, as of December 11, 2027, it will comply with the requirements of the EU Cyber Resilience Act (CRA) based on the information currently available regarding the CRA. |
| 제품 타입 | AC충전 컨트롤러 |
| 제품군 | CHARX control modular |
| 충전 모드 | 모드 3, 케이스 B + C |
| 작동 모드 | Stand-Alone |
| 클라이언트 | |
| 통신용 모뎀 있음 | 아니오 |
| 연결 가능한 주변 장치 | 에너지 미터 |
| RFID | |
| DC 잔류 전류 탐지 |
| 공급 | |
| 공급 전압 | 12 V DC ±5 % |
| 공급 전압 범위 | 11.4 V DC ... 12.6 V DC |
| 전류 소모량 | 최대 2 A (독립형 작업) |
| < 50 mA (부하 없음, 외부 부하 없음) | |
| 절연 특성 | |
| 오염도 | 2 (IEC 60664-1에 따름) |
| 과전압 카테고리 | III |
| 디지털 | |
| 디지털 입력 수 | 4 |
| 입력 설명 | 디지털 입력 |
| 공칭 입력 전압 UN | 12 V |
| 입력 전압 범위 U1 | 0 V ... 3 V (꺼짐(Off)) |
| 입력 전압 범위 U2 | 9 V ... 15 V (켜짐(On)) |
| 디지털 | |
| 출력 이름 | 디지털 출력 |
| 출력 수 | 4 |
| 최대 출력 전압 | ≤ 12 V (저측 동작) |
| 최대 출력 전류 | 최대 600 mA |
| 푸쉬-인 기술 | |
| 단선 케이블 사이즈 | 0.14 mm² ... 1.5 mm² |
| 케이블 사이즈, 연선 | 0.2 mm² ... 2.5 mm² |
| AWG 케이블 사이즈 | 24 ... 16 |
| 케이블 사이즈 범위 | 0.25 mm² ... 1.5 mm² (페룰 있음) |
| 개별 전선의 피복 제거 길이 | 8 mm |
| 10 mm (컨택터 제어용) | |
| 인터페이스 | CHARX control modular 시스템 버스 |
| 에너지 미터용 인터페이스 | |
| 인터페이스 | 에너지 미터 |
| 버스 시스템 | RS-485 |
| 전송 속도 범위 | 9.6 kbps ... 115.2 kbps (선택된 에너지 미터에 따른 자동 설정) |
| RFID 리더기용 인터페이스 | |
| 인터페이스 | RFID 리더 |
| 버스 시스템 | RS-485 |
| 전송 속도 범위 | 9.6 kbps ... 115.2 kbps (선택된 RFID 리더에 따른 자동 설정) |
| CHARX control modular 시스템 버스용 인터페이스 | |
| 인터페이스 | CHARX control modular 시스템 버스 |
| 연결 타입 | DINレールバスコネクタ |
| 인터페이스 수 | 1 |
| 차량용 인터페이스 | |
| 인터페이스 | 차량 인터페이스 |
| 통신 프로토콜 | IEC 61851-1 |
| GB/T 18487 | |
| 근접 | IEC 61851-1 |
| GB/T 18487 | |
| 제어 전압 | ± 12 V (잠금 액추에이터) |
| 주전원 오류 시 잠금 해제 | 인프라 플러그 및 인프라 소켓 아웃렛의 분리를 위한 잠금 액추에이터의 통합 해제 기능 |
| 정격 전류 | 2 A |
| 잔류 전류 탐지용 인터페이스 | |
| 인터페이스 | 잔류 전류 탐지 |
| 센서 공급 전압 | 12 V DC |
| 신호 레벨 | 12 V (다른 단자점) |
| 0 V (다른 단자점) | |
| 12 V | |
| 온도 모니터링용 인터페이스 | |
| 인터페이스 | 온도 모니터링 |
| 센서 타입 | Pt 1000 |
| PTC 체인 | |
| 트리핑 특성 | 구성 가능 |
| 컨택터 제어용 인터페이스 | |
| 인터페이스 | 컨택터 제어 |
| 인터페이스 설명 | 플로팅 스위치 접점 |
| 스위칭 전압 | 최대 250 V AC |
| 최대 30 V DC | |
| 정격 전류 | 2 A |
| 정격 차단 용량 | 최대 1500 VA |
| 충전 컨트롤러 | |
| 폭 | 18.8 mm |
| 높이 | 121 mm |
| 깊이 | 85 mm |
| 주변 조건 | |
| 보호 수준 | IP20 |
| 주변 온도(작동) | -25 °C ... 65 °C |
| 주변 온도(보관/운송) | -40 °C ... 80 °C |
| 허용 습도(작동) | 5 % ... 95 % (응축 없음) |
| 허용 습도(보관/운송) | 5 % ... 95 % (응축 없음) |
| 기압(작동) | 70 kPa ... 106 kPa (해수면 기준 최대 3000 m) |
| 기압(보관/운송) | 58 kPa ... 106 kPa (해발고도 최대 4500 m) |
| 표준 | |
| 표준/규정 | IEC 61851-1 |
| 마운트 타입 | DIN 레일 마운팅 |
| 조립 참고 사항 | DIN 레일 마운팅 |
| 마운팅 위치 | 모두 |
| 항목 번호 | 1139034 |
| 패키지 단위 | 1 pc |
| 최소 주문 수량 | 1 pc |
| 제품 키 | XWBRDA |
| GTIN | 4063151080198 |
| 개당 중량(패키지 포함) | 173 g |
| 개당 중량(패키지 제외) | 117 g |
| 관세 번호 | 85371091 |
| 원산지 | PL |
ECLASS
| ECLASS-13.0 | 27144703 |
| ECLASS-15.0 | 27144703 |
ETIM
| ETIM 10.0 | EC002889 |
UNSPSC
| UNSPSC 21.0 | 39121800 |
| EU RoHS | |
| EU RoHS 제한 물질 요구 사항을 충족시킨다 | 예 |
| 현재 알고 있는 한 면제 | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
|
| EU REACH SVHC | |
| REACH 후보 물질 주석(CAS-NO) | Lead (CAS-NO: 7439-92-1) |
| SCIP | 005412f6-a46a-4bce-b9db-d29e0cd85fd8 |
호환 가능한 제품
-
-
EV-RCM-6DC-WAT-X10 - 차동 전류 모니터링 1309695
-

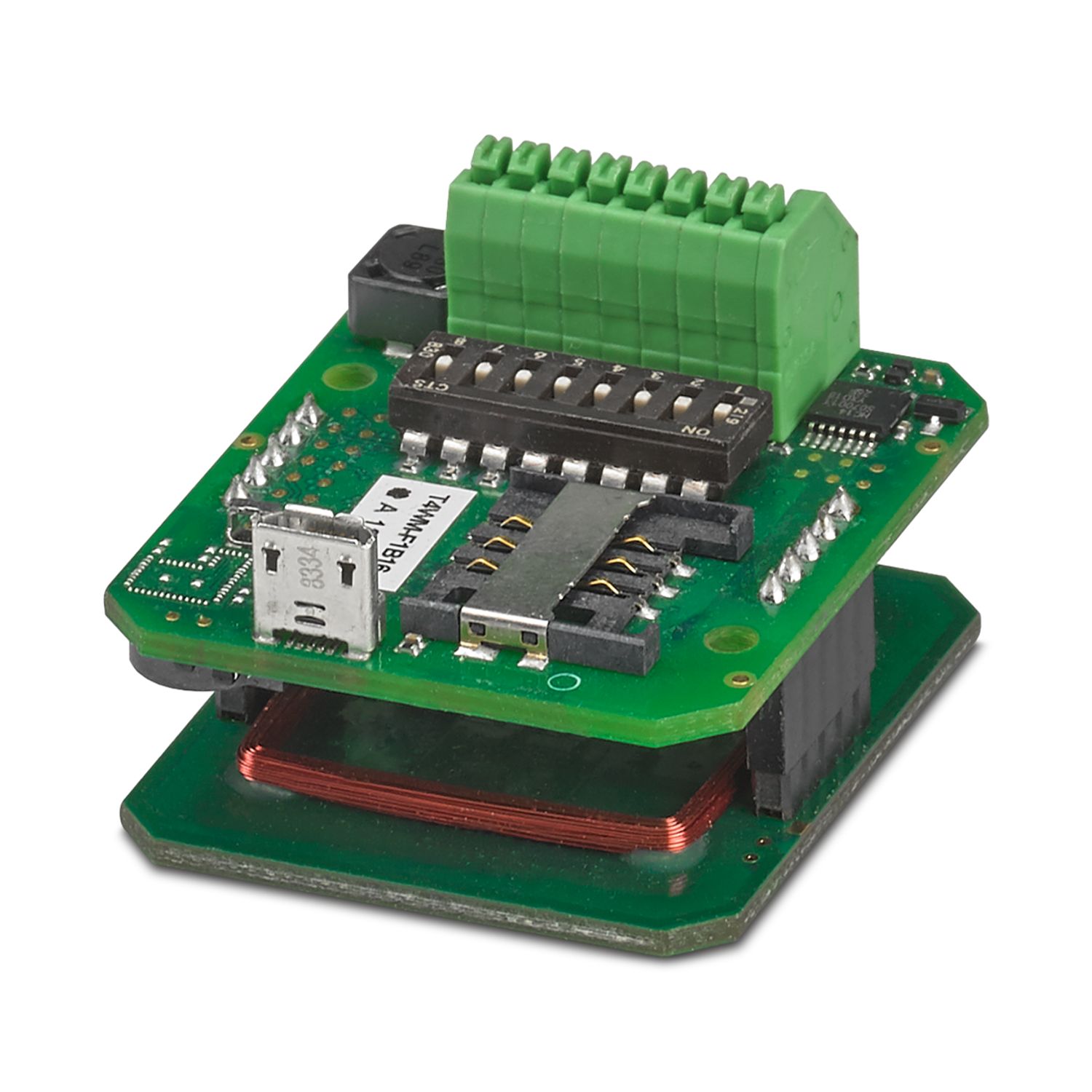

EV-RFID-ELT-PCB - RFID 장치 1309772
-
EV-RFID-ELT-PCB-X10 - RFID 장치 1309752
-

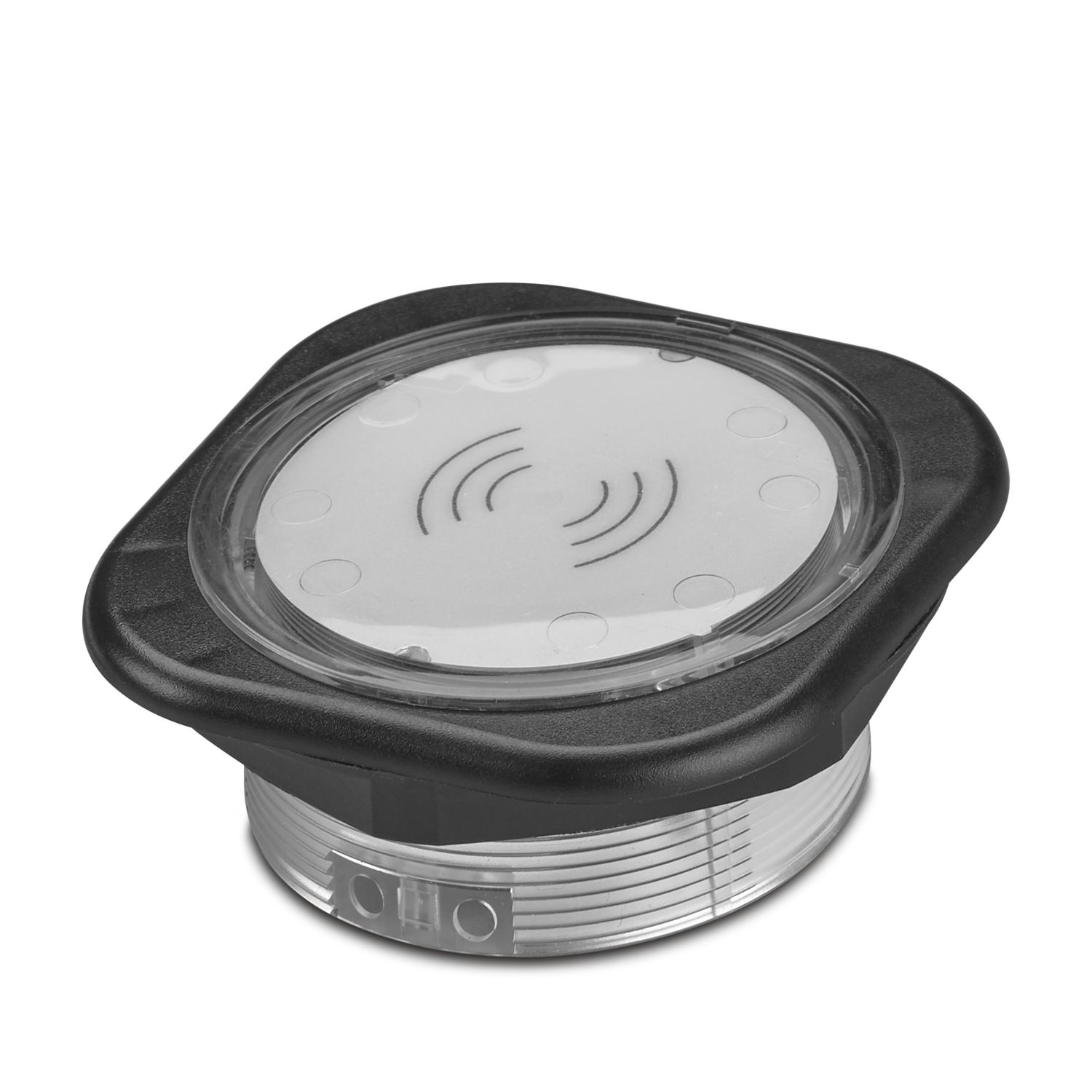

EV-RFID-ELT-IP65 - RFID 장치 1309687
-
CHARX SEC JST-RCM-CBL - 케이블 세트 1360462
-

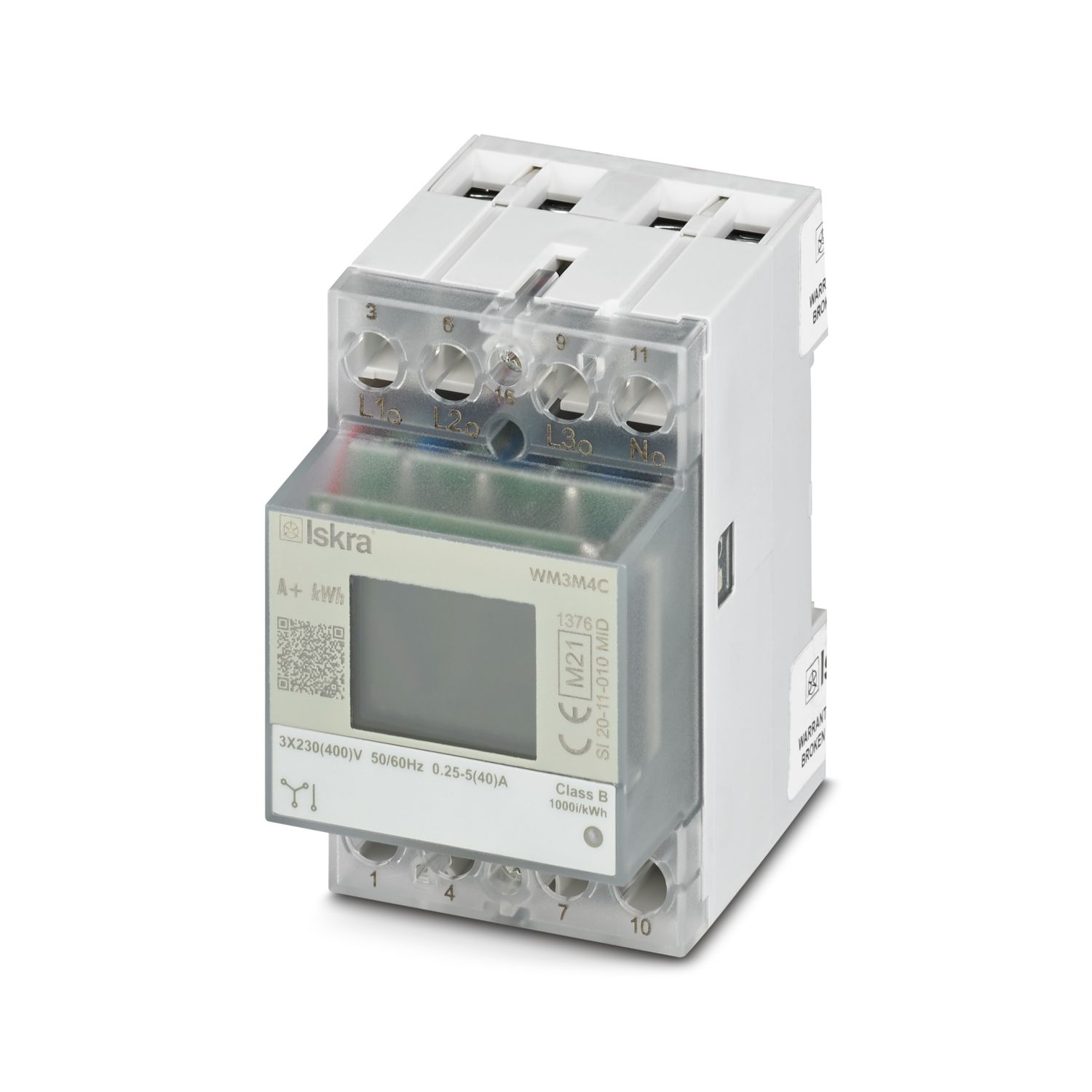

ISKRA WM3M4C ENERGYMETER - 측정 장치 1429603
-

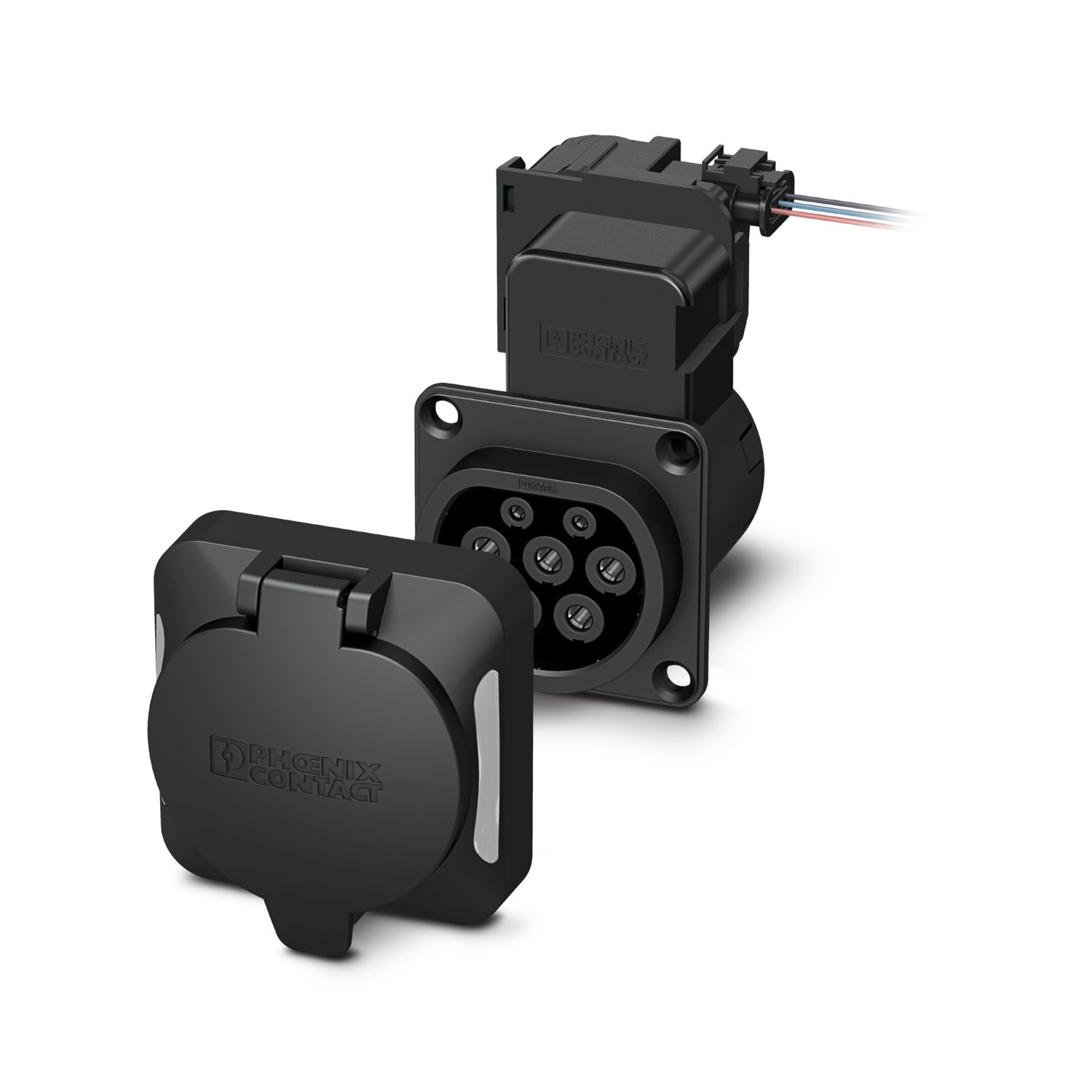

EV-T2M3SO12-3P-P-SET - 인프라 충전 소켓 1164422
-
EV-T2M3SO12-4P-P-SET - 인프라 충전 소켓 1164423
-
EV-T2M3SO12-3P-BL-SET - 인프라 충전 소켓 1268358
-
EV-T2M3SO12-4P-BL-SET - 인프라 충전 소켓 1268355
-
EV-T2M3SO12-3P-B-SET - 인프라 충전 소켓 1164420
-
EV-T2M3SO12-4P-B-SET - 인프라 충전 소켓 1164417
-

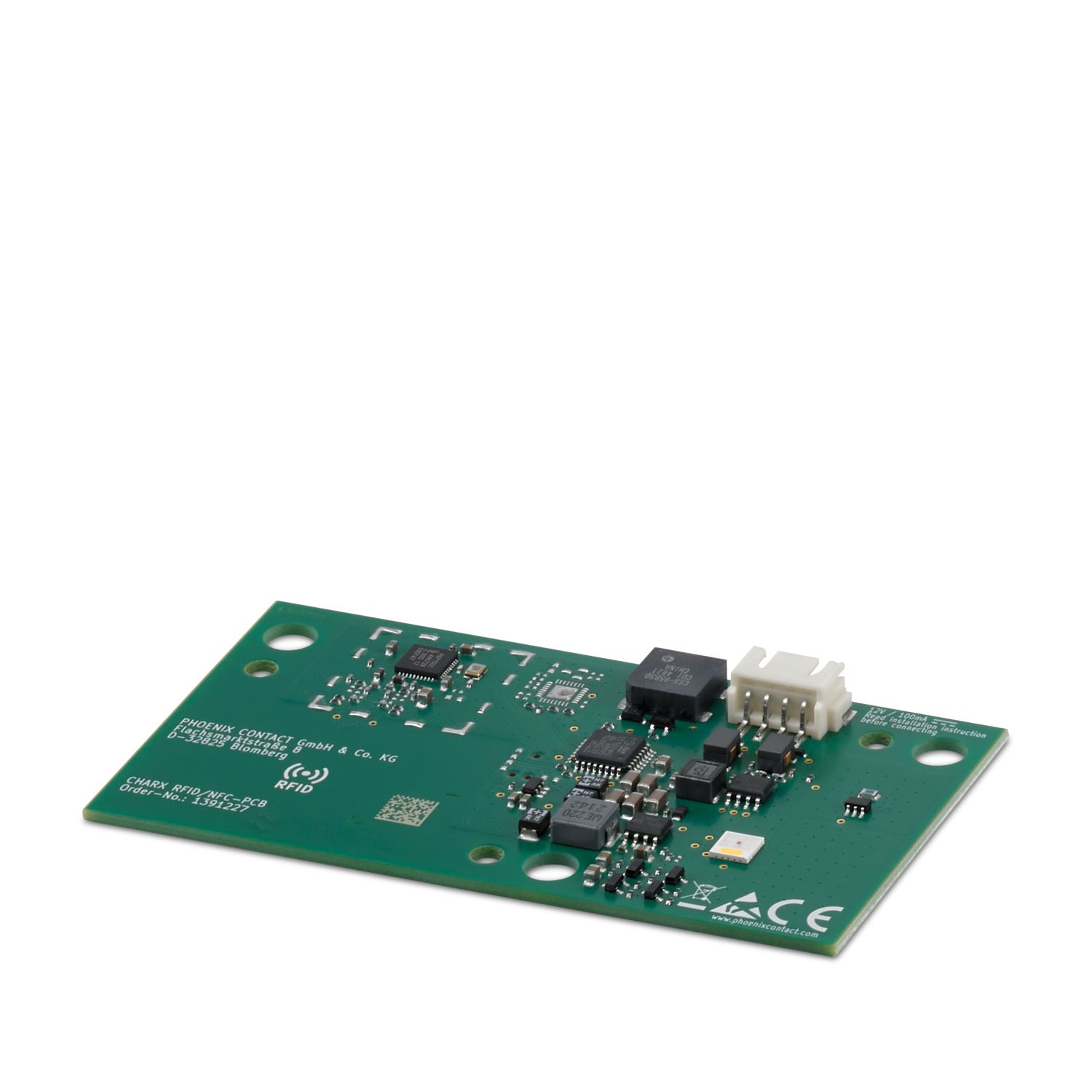

CHARX RFID/NFC-PCB - RFID/NFC 장치 1391227
-
CHARX RFID/NFC-PCB-X10 - RFID/NFC 장치 1399372
-
CHARX SEC JST-RCM-CBL 100 - 케이블 세트 1486193
-
STEP3-PS/1AC/12DC/1.3/PT - 전원 공급 장치 1170952
-
STEP3-PS/1AC/12DC/2.5/PT - 전원 공급 장치 1170953
-
STEP3-PS/1AC/12DC/5/PT - 전원 공급 장치 1170955
-
UNO2-PS/1AC/12DC/30W/PT - 전원 공급 장치 1399935
이점
법적 확실성과 사이버 위험에 대한 최대한의 보호
청구, 부하 관리 및 스마트 그리드를 위한 미래 지향적인 연결성
복잡한 개조 없이 비용 효율적인 확장성
장기적인 호환성과 투자 보호를 위한 업데이트 기능
브랜드 인지도 및 고객 경험을 위한 최고의 유연성
