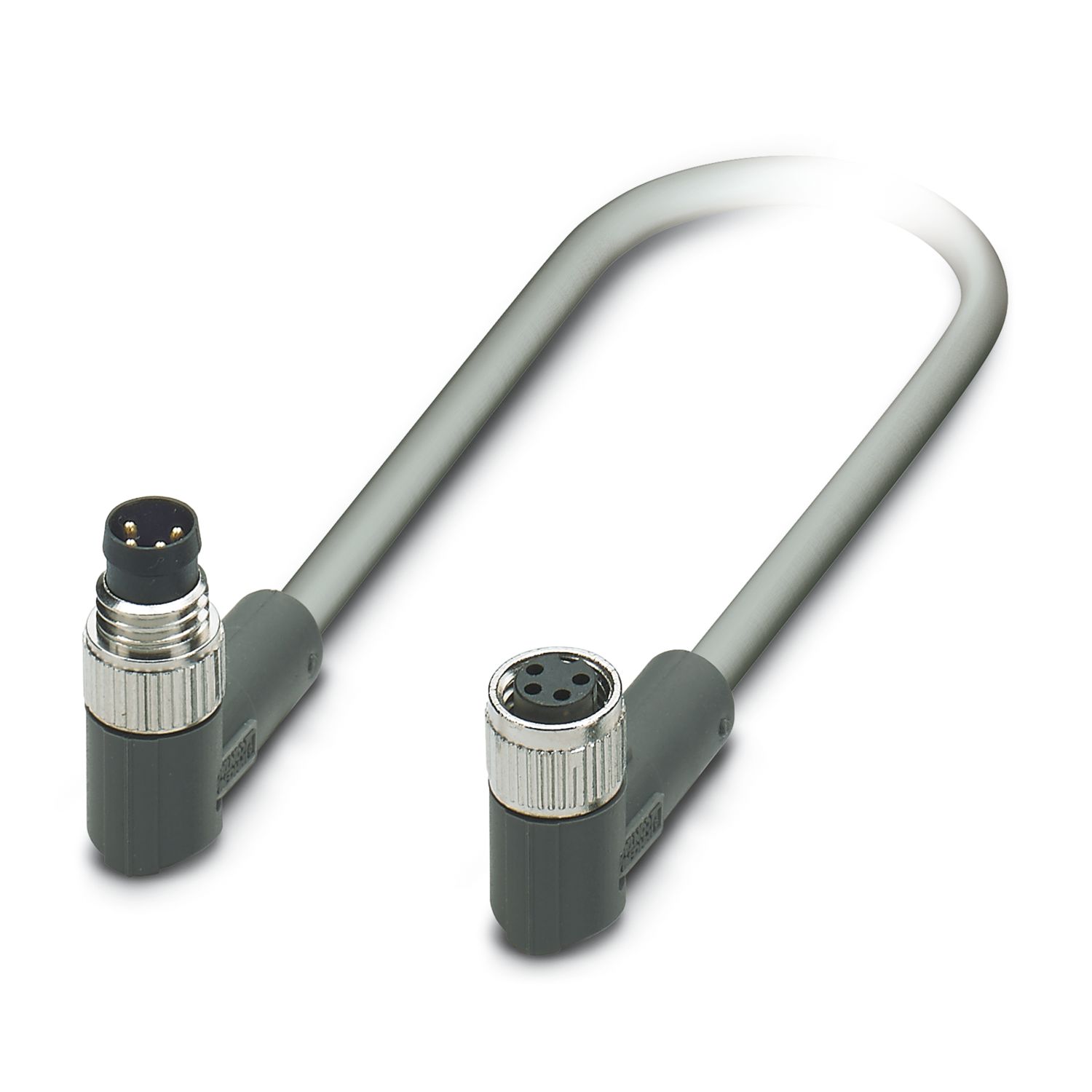

SAC-4P-M 8MR/2,0-E10/M 8FR - 센서/액추에이터 케이블 - 1411804

제품 속성

제품 타입	센서/액추에이터 케이블
애플리케이션	표준
핀 수	4
케이블 출구 수	1
차폐	아니오
코딩	A
절연 특성
과전압 카테고리	II
오염등급	3

소재 사양

UL 94에 따른 난연성등급	HB
밀폐 소재	NBR
그립 몸체 소재	TPU, 난연성, 자소성
접점 소재	CuSn
접점 표면 소재	Ni/Au
접점 캐리어 소재	TPU GF
케이블 그랜드 소재	아연 다이 캐스트, 니켈 도금

전기적 속성

절연 저항	≥ 100 MΩ
정격전압 U_N	48 V AC
	60 V DC
정격전류 I_N	4 A

기계적 속성

기계적 데이터
삽입/제거 싸이클	≥ 100

시그널링

상태 표시	아니오
상태 표시 있음	아니오

연결 데이터

전선 연결
조임 토크	0.2 Nm (M8 플러그-삽입 커넥터)

커넥터

연결 1
설계	플러그 직각 M8
핀 수	4
코딩 타입	A
연결 2
설계	소켓 직각 M8
핀 수	4
코딩 타입	A

케이블 / 라인

케이블 길이	2 m
PUR 회색 [C10]
핀 수	4
케이블 타입	PUR 회색 [C10]
전선 구조 신호 라인	32x 0.10 mm
케이블 사이즈	4x 0.25 mm² (신호 라인)
절연 포함 전선 직경	1.15 mm ±0.05 mm
외부 케이블 직경	4.00 mm ±0.20 mm
외부 시스(sheath), 소재	PUR
외부 시스(sheath), 색상	회색 RAL 7001
전선 소재	Cu litz 나선
소재 전선 절연	PVC
단일 배선, 색상	갈색, 파란색, 검정색
두께, 절연	≥ 0.23 mm (코어 절연)
두께, 외부 시스(outer sheath)	≥ 0.51 mm
전체 꼬임	4선, 트위스티드
최대 전선 저항	최대 87 Ω/km (20 °C의 경우)
정격 전압, 케이블	≥ 300 V
테스트 전압	≤ 1500 V
주변 온도(작동)	-40 °C ... 80 °C (케이블, 고정 설치)
주변 온도(작동)		-25 °C ... 80 °C (케이블, 유연 설치)

환경 및 실제 조건

주변 조건
보호 수준	IP65
	IP67
	IP68
주변 온도(작동) (수 커넥터/암 커넥터)	-25 °C ... 90 °C (플러그 / 소켓)

표준 및 규정

표준 명칭	M8 커넥터
표준/사양	IEC 61076-2-104

항목 번호	1411804
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	AFABBA
GTIN	4055626144634
개당 중량(패키지 포함)	1 g
개당 중량(패키지 제외)	1 g
관세 번호	85444290
원산지	CN

ECLASS-13.0	27060311
ECLASS-15.0	27060311

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예 (면제되지 않음)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 제한값을 초과하는 유해 물질 없음
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	0.1wt%를 초과한 물질 없음
