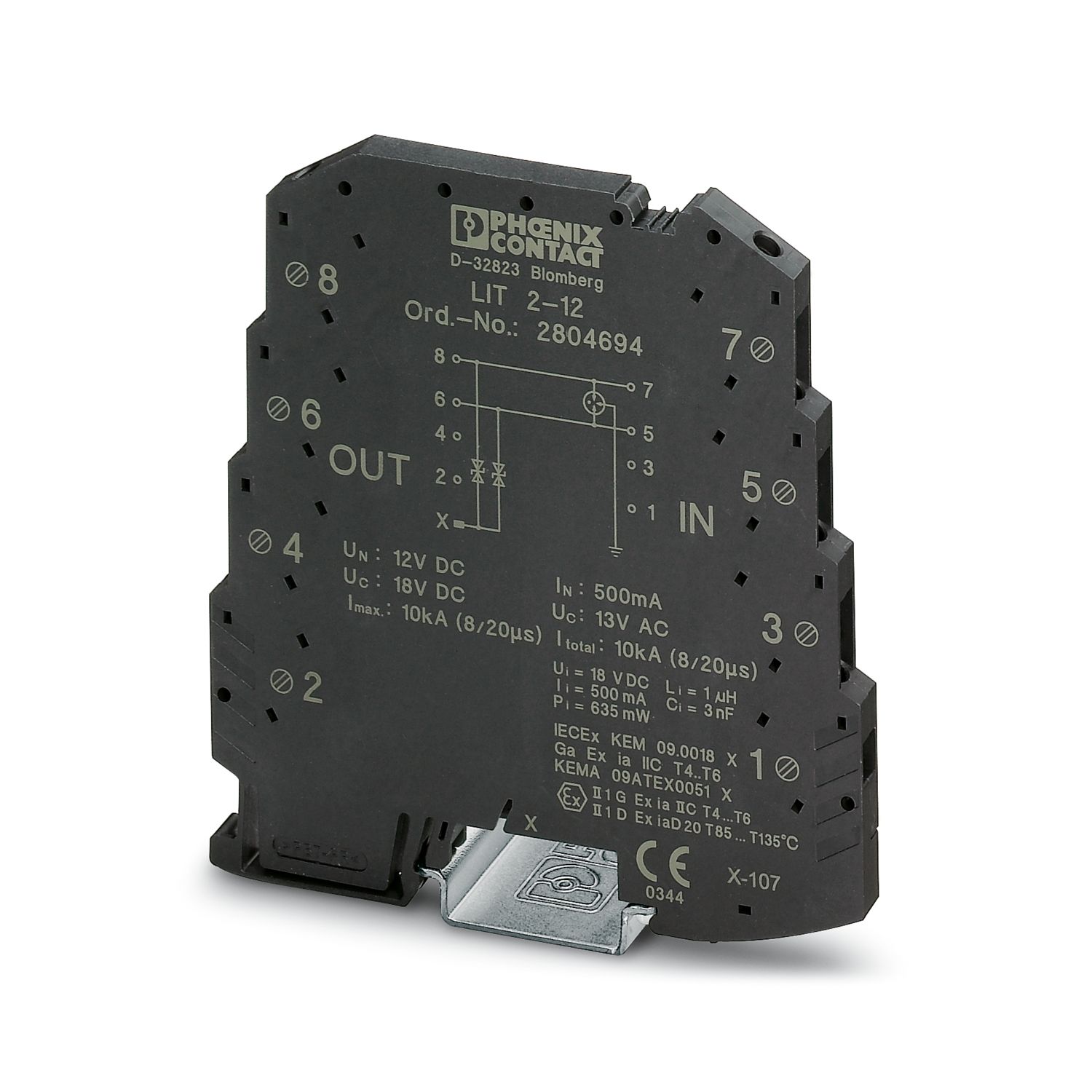

LIT 2-12
-
サージ保護機器

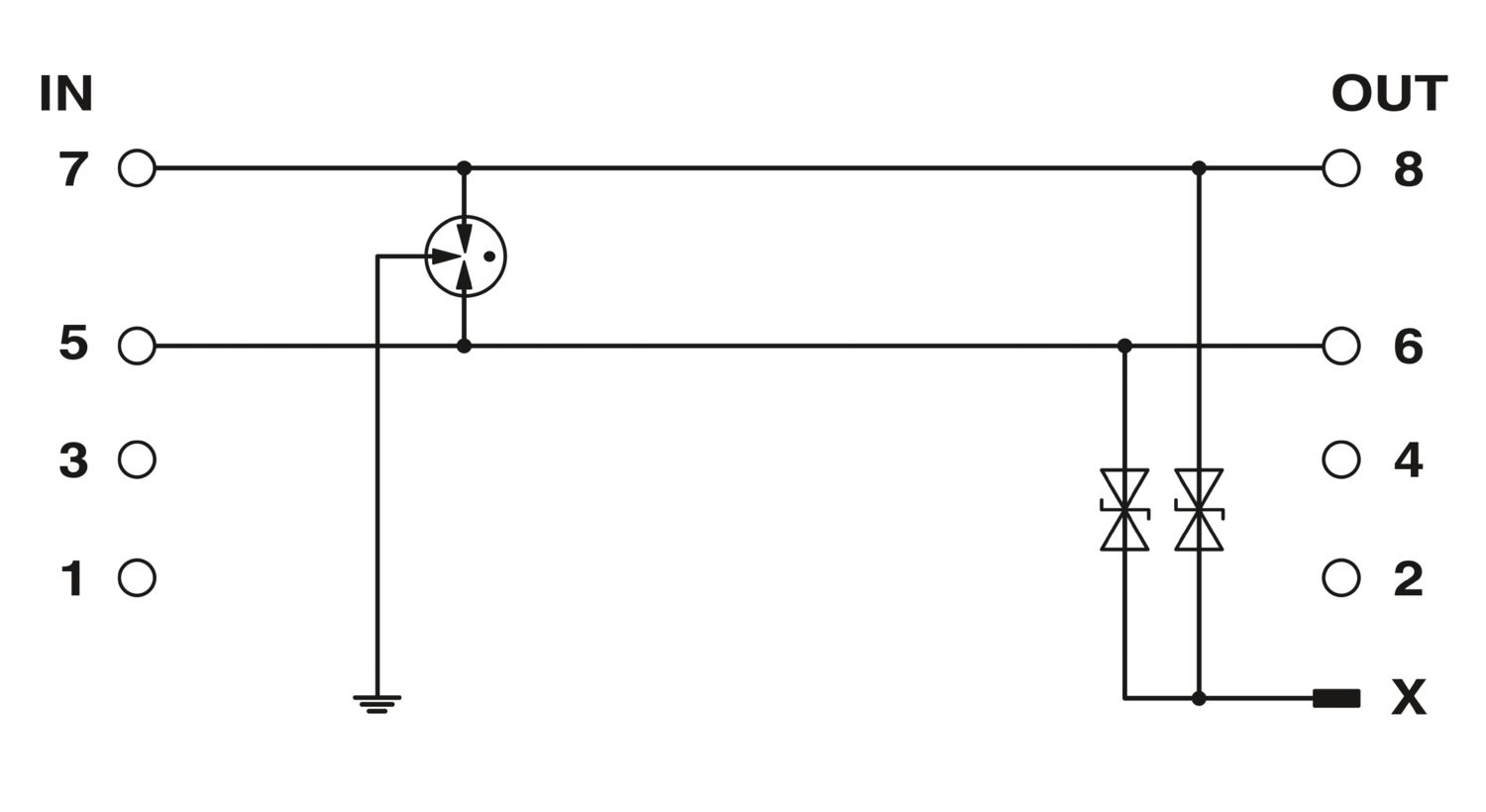

2804694
一体型6.2 mm幅のDINモジュールでのサージ保護、2つのフローティング信号線に対応。Ex ia IIC / Ex iaDに準拠する防爆区域の保護タイプ要件に適合。
製品の詳細
| 製品ライン | 計測制御回路技術用サージ保護 |
| 製品シリーズ | LINETRAB |
| IECカテゴリ | C1 |
| C2 | |
| C3 | |
| D1 | |
| タイプ | レール取付け型モジュール、一体型 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 2 |
| 定格電圧UN | 12 V DC |
| 接続方法 | ネジ接続 |
| ネジ山 | M3 |
| 締付けトルク | 0.8 Nm |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 14 |
| 最大内部容量Ci | 通常 3 nF |
| 最大内部インダクタンスLi | < 1 µH |
| 最大入力電流Ii | 500 mA (T4/≤ 80°C) |
| 500 mA (T5 / ≤ 50 °C) | |
| 500 mA (T6 / ≤ 40 °C) | |
| 最大入力電圧Ui | 18 V DC |
| 最大入力パワーPi | 635.00 mW |
| 最大内部時間係数（Ri/Li） | 10 µs |
| 外形寸法 |
|
| 幅 | 6.2 mm |
| 高さ | 93.1 mm |
| 奥行き | 102.5 mm (DINレール 7.5 mmを含む) |
| 色 | 濃いグレー (RAL 7016) |
| UL94難燃性クラス | V-0 |
| 絶縁材質 | PBT |
| ハウジングの材質 | PBT |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 作動方向 | Line-Line & Line-Earth Ground |
| 最大連続電圧UC | 18 V DC |
| 13 V AC | |
| 定格電流 | 500 mA (40 °C) |
| 動作有効電流IC（UC時） | ≤ 2 µA |
| 接地ケーブル電流IPE | ≤ 2 µA |
| 定格放電電流In (8/20) µs （ケーブル-ケーブル間） | 350 A |
| 公称放電電流In (8/20) µs（コア-アース） | 5 kA |
| パルス放電電流Iimp (10/350) µs（ケーブル-アース間） | 500 A |
| 1 kA (合計) | |
| 合計放電電流ITotal (8/20) µs | 10 kA |
| 20 kA (1x) | |
| 最大放電電流Imax (8/20) µs（ライン-ケーブル間） | 350 A |
| 最大放電電流Imax (8/20) µs（ライン-アース間） | 10 kA |
| 20 kA (合計) | |
| 定格パルス電流Ian (10/1000) µs（ライン-ケーブル間） | 70 A |
| 定格パルス電流Ian (10/1000) µs（ライン-アース間） | 50 A |
| 100 A (合計) | |
| 出力電圧限界、1 kV/µs（ケーブル-ケーブル間）スパイク時 | ≤ 50 V |
| 出力電圧限界、1 kV/µs（ケーブル-アース間）スパイク時 | ≤ 650 V |
| 残留電圧、In時、（電線-電線間） | ≤ 50 V |
| 残留電圧、Ian (10/1000) µs、（ケーブル-ケーブル間） | ≤ 50 V |
| 電圧保護レベルUp（ケーブル-ケーブル間） | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 35 V (C3 - 10 A) | |
| ≤ 40 V (C3 - 70 A) | |
| 電圧保護レベルUp（ケーブル-アース間） | ≤ 650 V (C1 - 500 V / 250 A) |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 700 V (C3 - 50 A) | |
| ≤ 700 V (D1 - 500 A) | |
| 応答時間tA（ケーブル-ケーブル間） | ≤ 1 ns |
| 応答時間tA（ケーブル-アース間） | ≤ 100 ns |
| 入力減衰aE、対称 | 通常 0.3 dB (1.5 MHz/50 Ω) |
| 通常 0.3 dB (500 kHz/150 Ω) | |
| カットオフ周波数fg（3 dB）、50 Ωシステムの場合左右対称 | 通常 5 MHz |
| カットオフ周波数fg（3 dB）、150 Ωシステムの場合左右対称 | 通常 1.7 MHz |
| 容量 | ≤ 1.5 nF (パスごと) |
| パスごとの抵抗 | 0 Ω |
| メッセージサージ保護破損 | なし |
| 必要とされる最大バックアップヒューズ | 500 mA (T) |
| インパルス耐久性（ケーブル-ケーブル間） | C1 - 500 V / 250 A |
| C3 - 70 A | |
| インパルス耐久性（ケーブル-アース間） | C1 - 500 V / 250 A |
| C2 - 10 kV / 5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| AC電流負荷容量（ライン-アース間） | 5 A - 1 秒 |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 80 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 80 °C |
| 高度 | ≤ 2000 m (amsl) |
| 適合／認証 | |
| ATEX | II 1 G Ex ia IIC T4...T6 |
| II 1 D Ex iaD 20 T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex iaD 20 T85 °C...T135 °C | |
| 標準/仕様 | EN 61643-21 |
| 注記 | A2:2013 |
| 標準/仕様 | EN 60079-0 |
| 注記 | 2018 |
| 標準/仕様 | EN 60079-11 |
| 注記 | 2012 |
| 標準/仕様 | IEC 60079-0 |
| 注記 | 2017 |
| 標準/仕様 | IEC 60079-11 |
| 注記 | 2011 |
| 取付けタイプ | DINレール：35 mm |
特長
全体幅わずか6 mmと薄型で省スペース
DINレールコネクタで迅速かつエラーのない取付け
確実な減衰で、信号妨害なし
