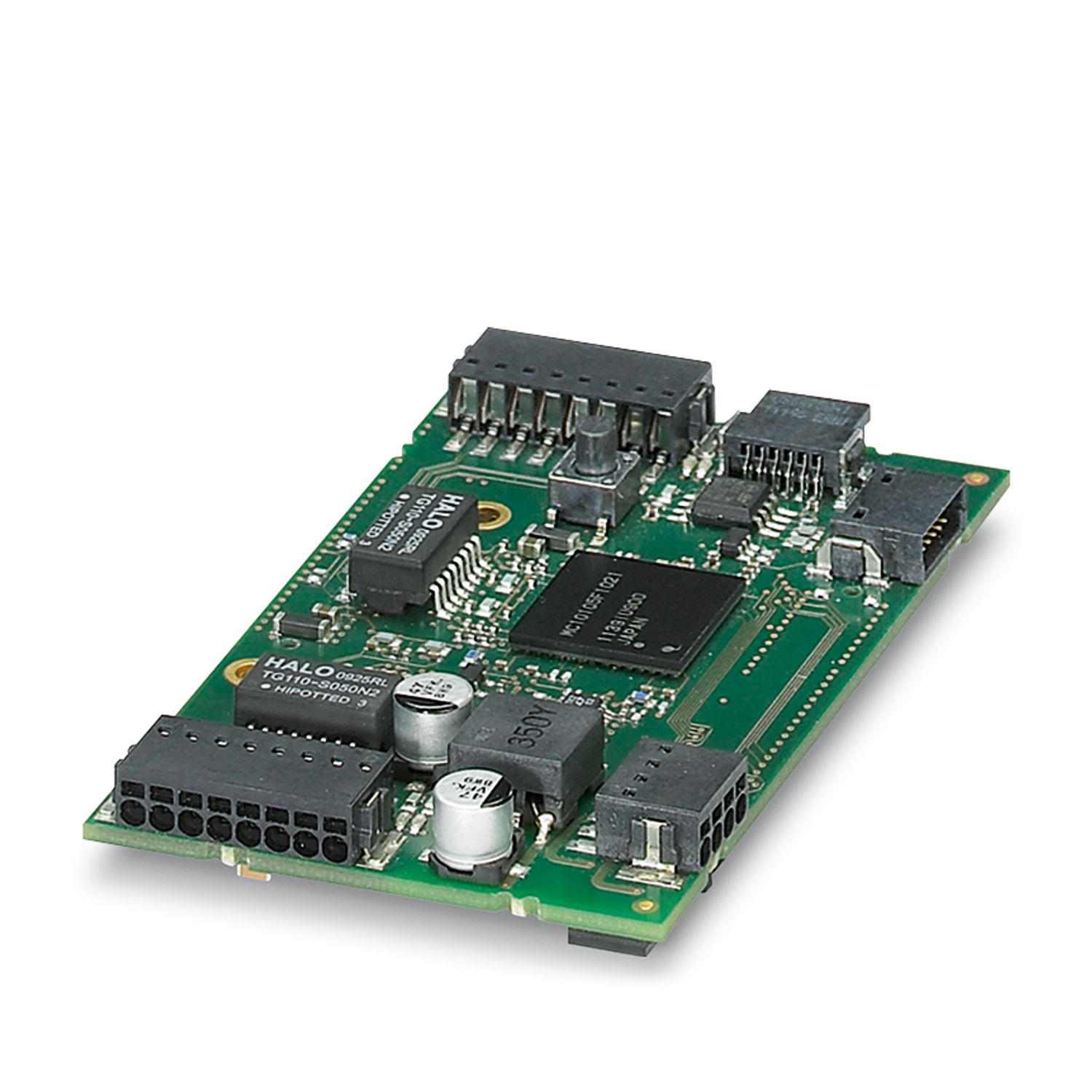

プラグインボード - PN UNI DEVICE
2701242

ドーターボードとなる汎用通信モジュール

無料でダウンロードができます。 ダウンロード

製品の詳細


PN UNI DIOは汎用プラグインボードとして設計されており、
PROFINETインターフェース一式が提供されるため、開発者はアプリケーションに全面的に集中できます。48のGPIOにさまざまなコンフィグレーションオプションがあり、PN UNI DIOはPROFINETデバイスとしてほぼすべてのアプリケーションで使用できます。



タイプ ドーターボード
製品ライン プラグインボード

IC電源電圧 5 V DC ±10 % (DC)
電源
通常電流消費 およそ 55 mA (アクティブPHYなし)

ユーザーインターフェース 電源、診断、設定、GPIO、状態LEDに使用する60極のソケットコネクタ2点。
PROFINET
バスシステム PROFINET
接続方法 2ポート、10/100 Mbp/s、オートネゴシエーション
通信速度 100 Mbps (PROFINET準拠)
伝送手段 ツイストペア接続
伝送距離 最大 100 m
チャネル数 2

モジュール
プロトコルチップ TPS-1

80 mm
長さ 50 mm

周囲条件
保護等級 IP00
使用周囲温度 -25 °C ... 70 °C
周囲温度(保管時/運搬時) -40 °C ... 85 °C (結露なし)

アイテム番号 2701242
梱包単位 1 pc
最低注文数 1 pc
セールスキー ******
プロダクトキー DRIA7A
GTIN 4046356727235
1個あたりの重量(梱包を含む) 65.6 g
1個あたりの重量(梱包を含まない) 65.6 g
関税率 85176200
生産国 DE


ECLASS

ECLASS-9.0 27242605
ECLASS-10.0.1 27242605
ECLASS-11.0 27242605

ETIM

ETIM 8.0 EC001601

UNSPSC

UNSPSC 21.0 32151600

REACh SVHC Lead 7439-92-1
China RoHS 環境に優しい使用期間 = 50 年
有害物質に関する情報は、「ダウンロード」から入手できるメーカーからのお知らせを参照してください。

特長

LED診断および状態表示
IBS UNI DIOは簡単に交換可能
PROFINET適合性クラスC
TPS-1プロトコルチップ
