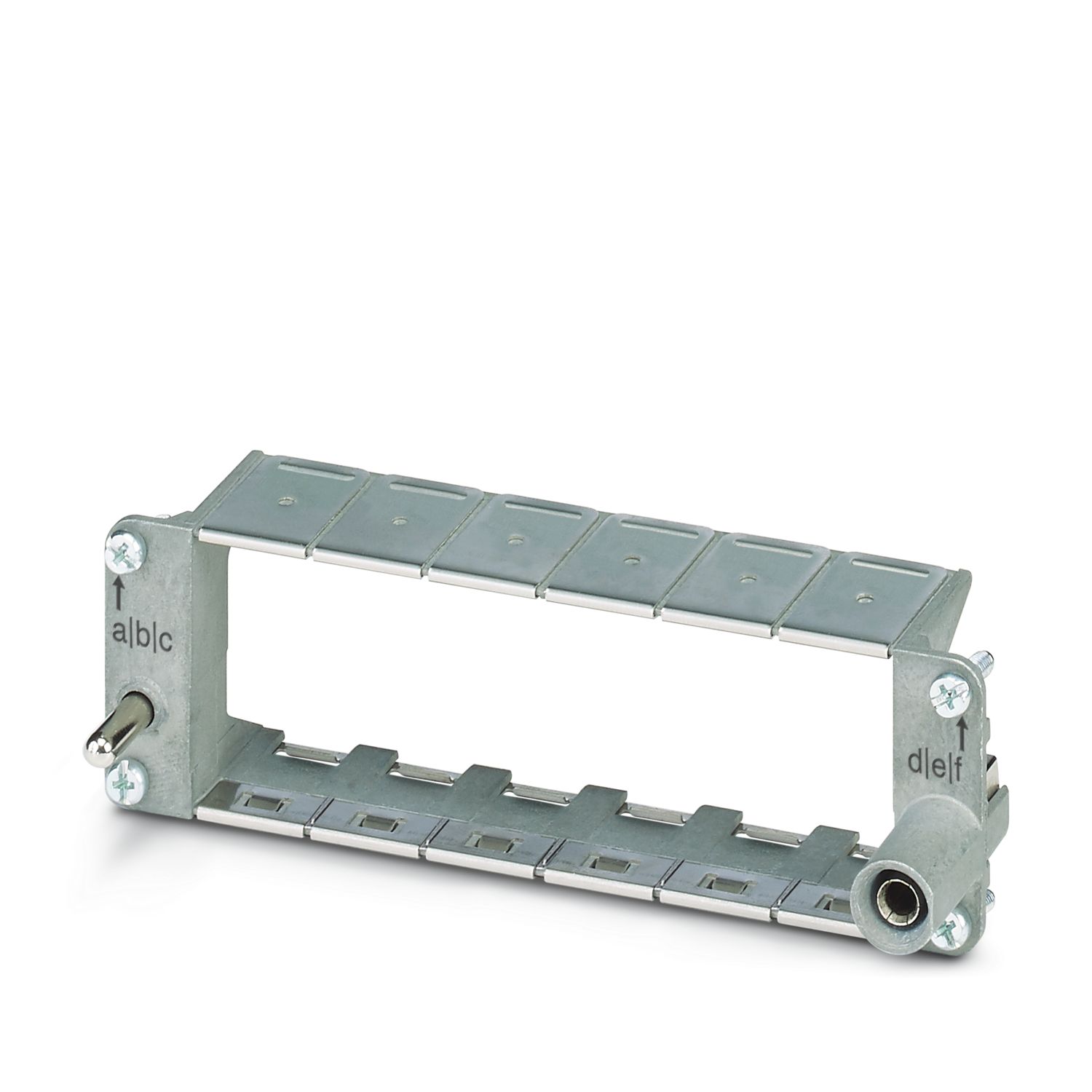

HC-M-B24-MF-B
-
モジュールキャリアフレーム
1417402
モジュールキャリアフレーム、 サイズ: B24、型式 : パネル取付け側用（a、b、c、...）、 4 mm2 ... 6 mm2、 アプリケーション: モジュールキャリアフレーム
製品の詳細
| 製品ライン | モジュールキャリアフレーム |
| シリーズ | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| アプリケーション | モジュールキャリアフレーム |
| タイプ | B24 |
| B48 | |
| モジュールスロット数 | 6 |
| 型式 | パネル取付け側用（a、b、c、...） |
| 電線接続 | |
| 電線断面積 | 4 mm² ... 6 mm² (PEケーブル用 - 電源側) |
| 1 mm² ... 2.5 mm² (PEケーブル用 制御側) | |
| 電線断面積AWG | 12 ... 10 (PEケーブル用 - 電源側) |
| 18 ... 14 (PEケーブル用 制御側) | |
| 締付けトルク | 0.5 Nm ... 0.8 Nm (HEAVYCONハウジングに取り付けるための取付けねじ) |

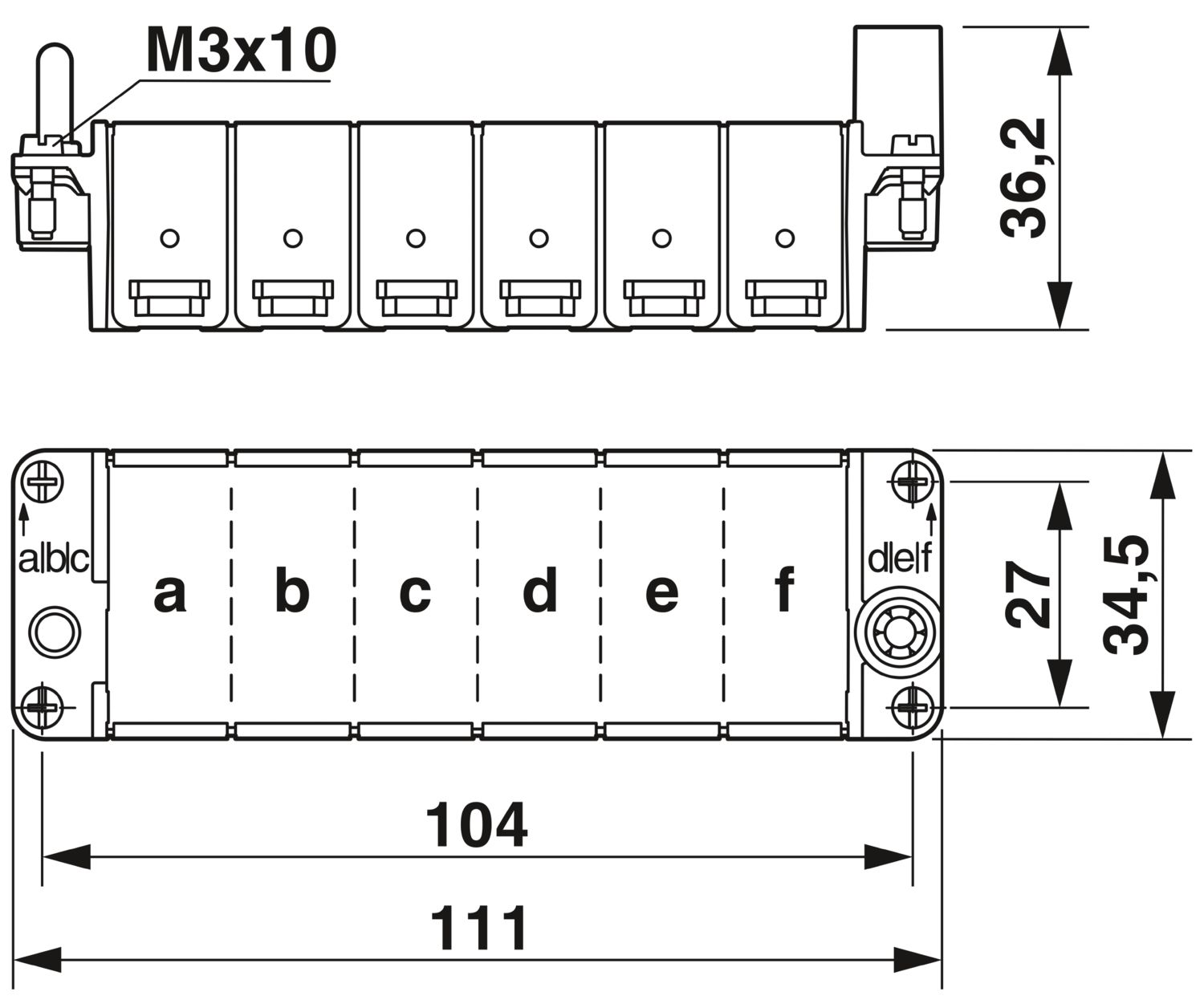

| 外形寸法 |
|
| 幅 | 34.5 mm |
| 高さ | 36.2 mm |
| 長さ | 111 mm |
| コンタクトキャリア材質 | ダイキャスト亜鉛合金 |
| 機械的仕様 | |
| 挿抜回数 | ≥ 500 |
| 周囲条件 | |
| 使用周囲温度 | -40 °C ... 125 °C |
| 組立てに関する注意事項 | PE接続を 16 mm²まで延長するためのHC-MHR-PE16 (1636981) |
| 側面にコネクタがないハウジングでアース線に先端保護を使用（ワイヤ保護のないアース接続ねじ）、ねじ接続の最大長は12 mm |
