この端子台はInlineステーション内で使用するために設計されています。 デジタル信号を取得するために使用します。

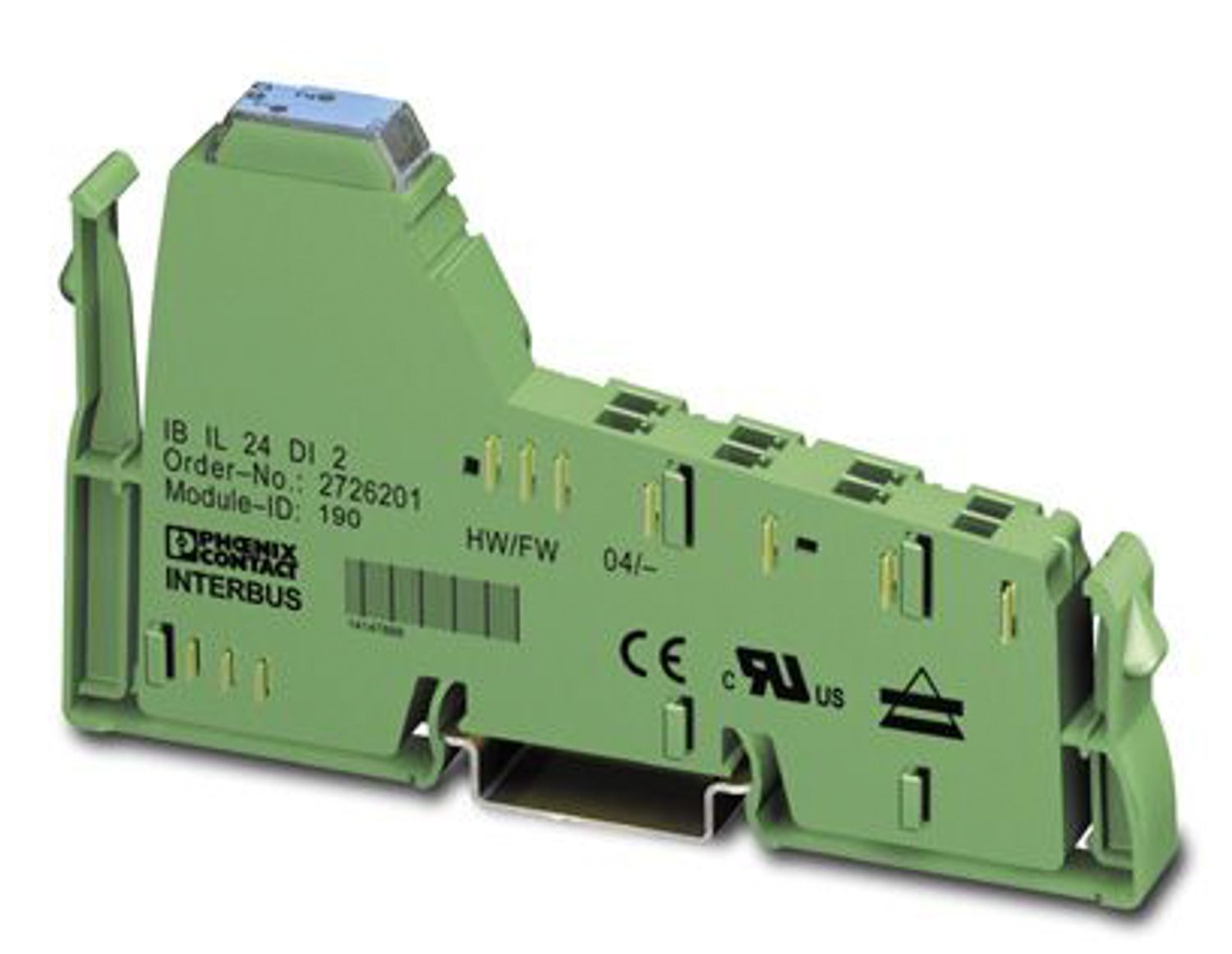

IB IL 24 DI 2
-
Inline端末
2726201
インラインデジタル入力端子台、アクセサリなし、入力2点、DC 24 V、4線式接続
製品の詳細
| タイプ | モジュラー |
| チャネル数 | 2 |
| モジュール | |
| IDコード（dec.） | 190 |
| IDコード（進法） | BE |
| 長さコード（16進） | C2 |
| 長さコード（10進） | 194 |
| プロセスデータチャネル | 2 ビット |
| 入力アドレスエリア | 2 ビット |
| 出力アドレスエリア | 0 バイト |
| 抵抗長さ | 2 ビット |
| 必須パラメータデータ | 1 バイト |
| 電位: 通信パワー(UL) | |
| 電源 | 7.5 V DC (電圧ジャンパ経由) |
| 消費電流 | 最大 35 mA |
| 電位: セグメント電源(US) | |
| 電源 | 24 V DC (電圧ジャンパ経由) |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 0.5 A |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: 5 V電源、入力側リモートバス/7.5 V電源（バスロジック） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 5 V電源、出力側リモートバス/7.5 V電源（バスロジック） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 7.5 V電源（バスロジック）/24 V電源（I/O） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 24 V電源（I/O）/機能保護接地 | 500 V AC、 50 Hz、 1 最小 |
| デジタル: | |
| 入力名 | デジタル入力 |
| 入力数 | 2 (EN 61131-2クラス1) |
| 接続方法 | スプリングケージ接続方式 |
| 接続方式 | 2、3、4線 |
| 入力電圧 | 24 V DC (電圧ジャンパ経由) |
| 入力電圧範囲「0」信号 | -3 V DC ... 5 V DC |
| 入力電圧範囲「1」信号 | 15 V DC ... 30 V DC |
| 応答時間 | < 1 ms |
| 保護回路 | 短絡および過負荷保護 |
| インラインコネクタ | |
| 接続方法 | スプリングケージ接続方式 |
| 単線接続サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 28 ... 16 |
| インラインローカルバス | |
| 接続方法 | Inlineデータジャンパ |
| 通信速度 | 500 kBit/s |
| 外形寸法 |
|
| 幅 | 12.2 mm |
| 高さ | 119.8 mm |
| 奥行き | 71.5 mm |
| 寸法のメモ | ハウジングの寸法 |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 55 °C |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -25 °C ... 85 °C |
| 許容湿度（動作時） | 10 % ... 95 % (DIN EN 61131-2に準拠) |
| 許容湿度（保管時/移動時） | 10 % ... 95 % (DIN EN 61131-2に準拠) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
特長
センサを2/3/4線接続
デジタルセンサ2点を接続
各センサの最大許容負荷電流：250 mA
診断および状態表示
