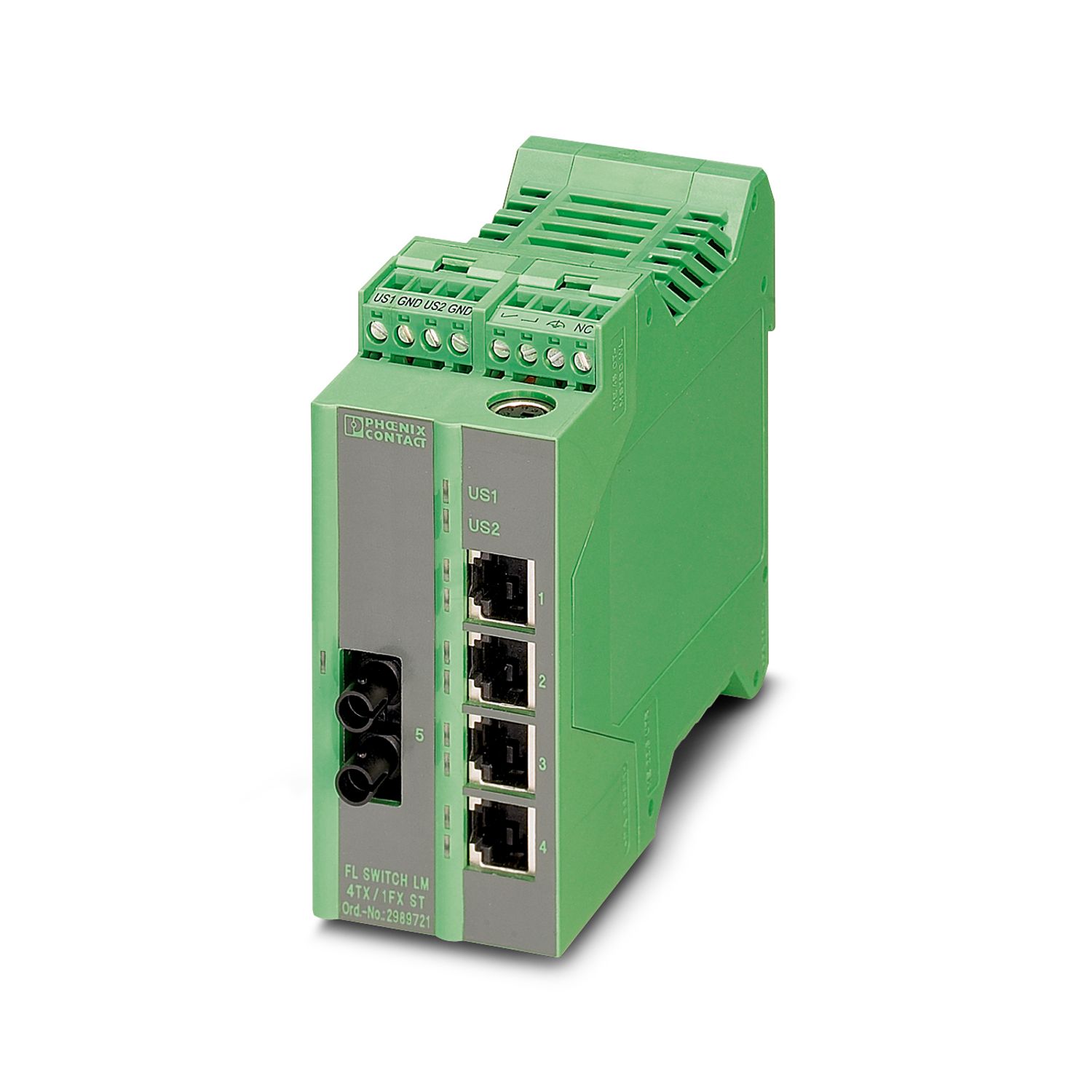

FL SWITCH LM 4TX/1FX SM ST-E - Industrial Ethernet Switch - 2989734

寸法

幅	45 mm
高さ	99 mm
奥行き	112 mm

注記

使用上の制限
EMCの注意事項	EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照

材料仕様

ハウジングの材質	PA V0

取付け

取付けタイプ	DINレール取付け

インターフェース

Ethernet（RJ45）
接続方法	RJ45
接続方式に関する注意事項	オートネゴシエーションおよび自動交差
通信速度	10/100 MBit/s
伝送手段	銅
伝送距離	100 m (セグメントごと)
チャネル数	4 (RJ45ポート)
Ethernet FO
接続方法	ST
通信速度	100 Mbps (全二重)
伝送手段	シングルモードグラスファイバー
伝送距離	36000 m (グラスファイバー、F-G 9/125 0.36 dB/km)
		32000 m (グラスファイバー、F-G 9/125 0.4 dB/km)
		26000 m (グラスファイバー、F-G 9/125 0.5 dB/km)
波長	1300 nm
チャネル数	1 (STシングルモード)
シリアル（RS-232）
接続方法	RS-232-C、6極MINI-DINメスコネクタ（PS/2）

製品特性

製品ライン	スイッチ
タイプ	ブロックデザイン
絶縁特性
保護クラス	III (IEC 61140、EN 61140、VDE 0140-1)
スイッチ機能
診断機能	1:1-Portmirroring
基本機能	ストアアンドフォワードスイッチ、IEEE 802.3準拠、IEEE802.1 P準拠のプライオリティクラス2点、TCP/IPプロトコル、BootP互換、ポートミラー化、組込みのウェブサーバ機能、マルチキャストフィルタリング、IGMPスヌーピング、VLAN、高速スパニングツリー（RSTP）、DHCPサーバ、PTCPフィルタ
通信用コンタクト制御電圧	24 V
PROFINET適合性クラス	Conformance-Class A
フィルタ機能	Quality of Service
		VLAN (最大8のVLAN)
		IGMP Query
		Auto-Query-Port
		Extended Multicast Filtering
管理	ウェブベース管理 (HTTP)
		SNMP v1/v2
		シリアルインターフェース (V.24)
冗長化	STP (Spanning Tree Protocol)
		RSTP (Rapid Spanning Tree Protocol)
		FRD (Fast Ring Detection)
		Large Tree Support
状態および診断表示	LED：US1、US2（電源）、Fail（アラーム接点）、Ethernetポートごとに2点のLED（Link/ActivityとSpeed）
サポートするブラウザ	Internet Explorer 5.5以上
セキュリティ機能
基本機能	ストアアンドフォワードスイッチ、IEEE 802.3準拠、IEEE802.1 P準拠のプライオリティクラス2点、TCP/IPプロトコル、BootP互換、ポートミラー化、組込みのウェブサーバ機能、マルチキャストフィルタリング、IGMPスヌーピング、VLAN、高速スパニングツリー（RSTP）、DHCPサーバ、PTCPフィルタ

電気特性

ローカル診断	US 電源緑色LED
	リンク状態緑色LED
	テレグラム受信黄色のLED
規準状態での最大損失電力	6 W
通信媒体	銅
	FO
電源
電源 (DC)	24 V DC (冗長)
電圧範囲	18.5 V DC ... 30.5 V DC
接続	COMBICON経由、最大接続電線断面積2.5 mm²
残存リプル	3.6 V_PP (許容電圧範囲内)
通常電流消費	250 mA (約 U_S = 24 V DC)
機能
通信用コンタクト制御電圧	24 V

接続データ

接続方法	ネジ接続
単線接続サイズ	0.2 mm² ... 2.5 mm²
接続電線サイズ/撚線	0.2 mm² ... 2.5 mm²
接続電線サイズ AWG	24 ... 12
剥き線長さ	7 mm

環境条件と実際の条件

周囲条件
保護等級	IP20
使用周囲温度	-40 °C ... 70 °C
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
許容湿度（動作時）	30 % ... 95 % (結露なし)
許容湿度（保管時/移動時）	30 % ... 95 % (結露なし)
振動（動作）	IEC 60068-2-6に準拠：5g、150 Hz
気圧（動作）	80 kPa ... 108 kPa (平均海面上2000 m)
気圧　（保管/移動）	70 kPa ... 108 kPa (海抜3000 m)

EMCデータ

電磁適合性	EMC指令2014/30/EUに準拠
EMC指令に適合	IEC 61000-6-2 IEC 61000-4-2 (ESD) 基準B
	IEC 61000-4-3（放射干渉イミュニティ）基準A
	IEC 61000-4-4（バースト）基準B
	IEC 61000-4-5（サージ）基準B
	IEC 61000-4-6（導体干渉イミュニティ）基準A
ノイズイミュニティ	EN 61000-6-2:2005
ノイズ輻射
規格/規則	EN 61000-6-3/-4

システム特性

機能
基本機能	ストアアンドフォワードスイッチ、IEEE 802.3準拠、IEEE802.1 P準拠のプライオリティクラス2点、TCP/IPプロトコル、BootP互換、ポートミラー化、組込みのウェブサーバ機能、マルチキャストフィルタリング、IGMPスヌーピング、VLAN、高速スパニングツリー（RSTP）、DHCPサーバ、PTCPフィルタ
システム要求
サポートするブラウザ	Internet Explorer 5.5以上

信号伝達

アイテム番号	2989734
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DNN121
カタログのページ	ページ 297 (C-8-2015)
GTIN	4046356342476
1個あたりの重量（梱包を含む）	333.333 g
1個あたりの重量（梱包を含まない）	230 g
関税率	85176200
生産国	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
