cUL認証済み
認証ID: E335019-20141210| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 48 V | 5 A | 18 |
UL 認証
認証ID: E335019-20141210| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 48 V | 8 A | 18 |
CA-17S1N222S00
-
デバイスプラグインコネクタ前面取付け
1619933
M23、デバイスプラグインコネクタ前面取付け、 シリーズ: CA、ストレート、シールド対応: あり、標準およびSPEEDCONインターロック向け、極数: 17、回転方向: 標準、コンタクトタイプ: メス、ソルダイン接続、平型ガスケット、フランジ径: 25 ｘ 25 mm、 キーイング: N、 この製品は、2027年第1四半期から、適用除外6c非該当のRoHS II準拠鉛フリー（Pb < 0.1%）になる予定です。事前にご依頼いただければ鉛フリー代替品も対応可能です
製品の詳細
| 製品ライン | 丸型コネクタ（デバイス側） |

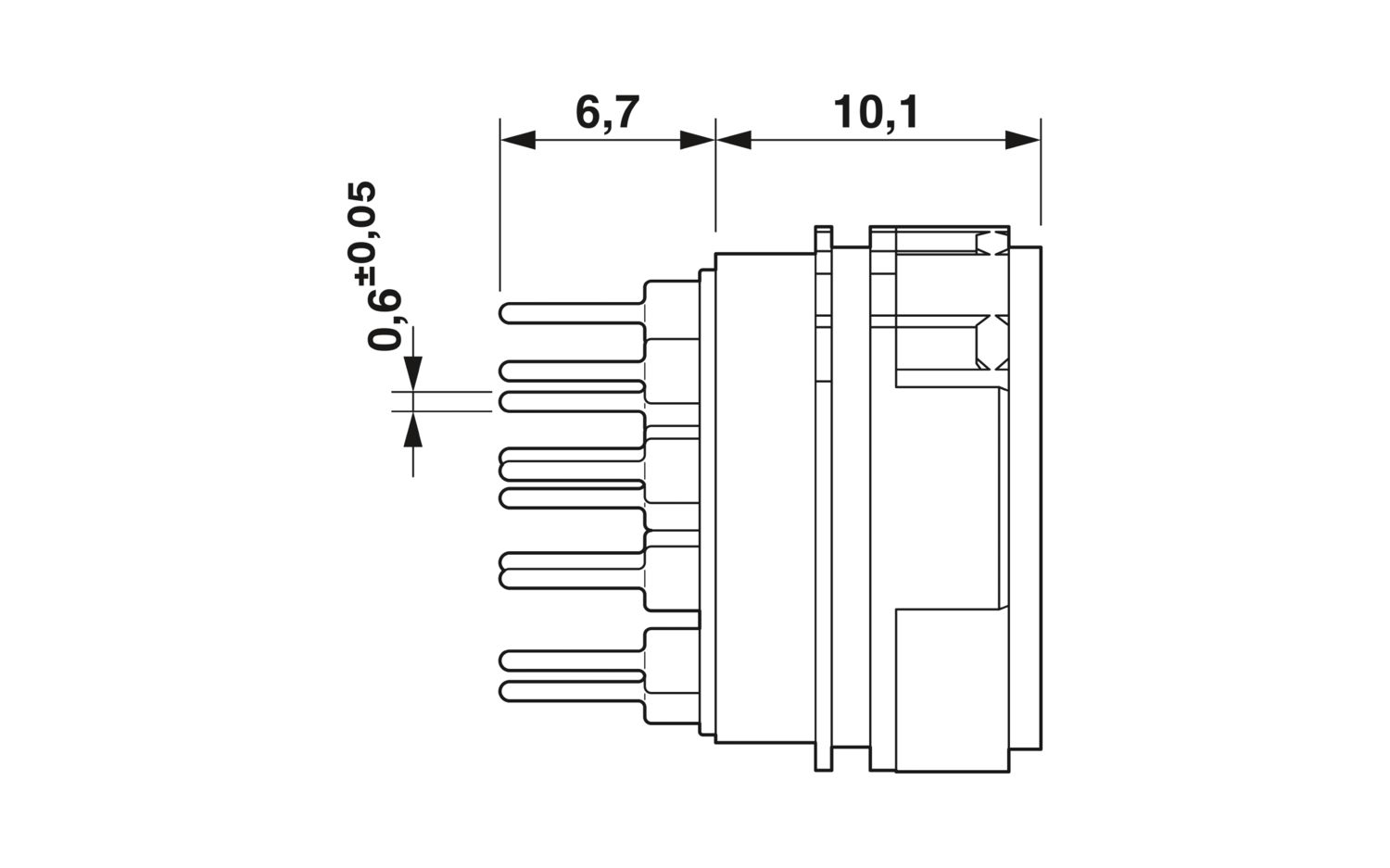

| 外形寸法 |
|
| はんだピンの長さ | 3.5 mm |
| 3.5 mm |
| 絶縁ハウジング | |
| キーイング | N |
| コンタクト材質 | CuZn |
| コンタクト表面材質 | Ni/Au |
| 接続方法 | ソルダイン接続 |
| 接点の種類 | メス |
| アプリケーション | 信号 |
| 極数 | 17 |
| 回転方向 | 標準 |
| 接続プロファイル | 17 |
| 個数 コンタクト (コンタクトブループ1) | 17 |
| 直径 コンタクト (コンタクトブループ1) | 1 mm |
| 定格電流 コンタクト (コンタクトブループ1) | 8 A (最大接続断面積) |
| 定格電圧 コンタクト (コンタクトブループ1) | 48 V AC |
| 74 V DC | |
| 定格サージ電圧 | 1.5 kV |
| サージ電圧カテゴリ | III |
| 汚染度 | 3 |
| ボックス | |
| ねじ種類 | M23 |
| ロッキングタイプ | 標準およびSPEEDCONインターロック向け |
| Pgねじ接続方式 | なし |
| フランジ径 | 25 mm x 25 mm |
| ハウジングの材質 | GD-Zn |
| 保護等級 (プラグイン) | IP67 |
| 周囲条件 | |
| 使用周囲温度 | -40 °C ... 125 °C |
特長
高レベル保護でフィールド上の安全使用が可能
一貫性のあるEMC保護でシグナルを確実に伝送
デバイスに簡単に組込み：ソルダイン接点、長さは異なる
