QUINT-HP-BAT/PB/48DC/7.0AH/PT - バッテリモジュール - 1133819

製品の詳細

製品説明

技術データ

注記

概要

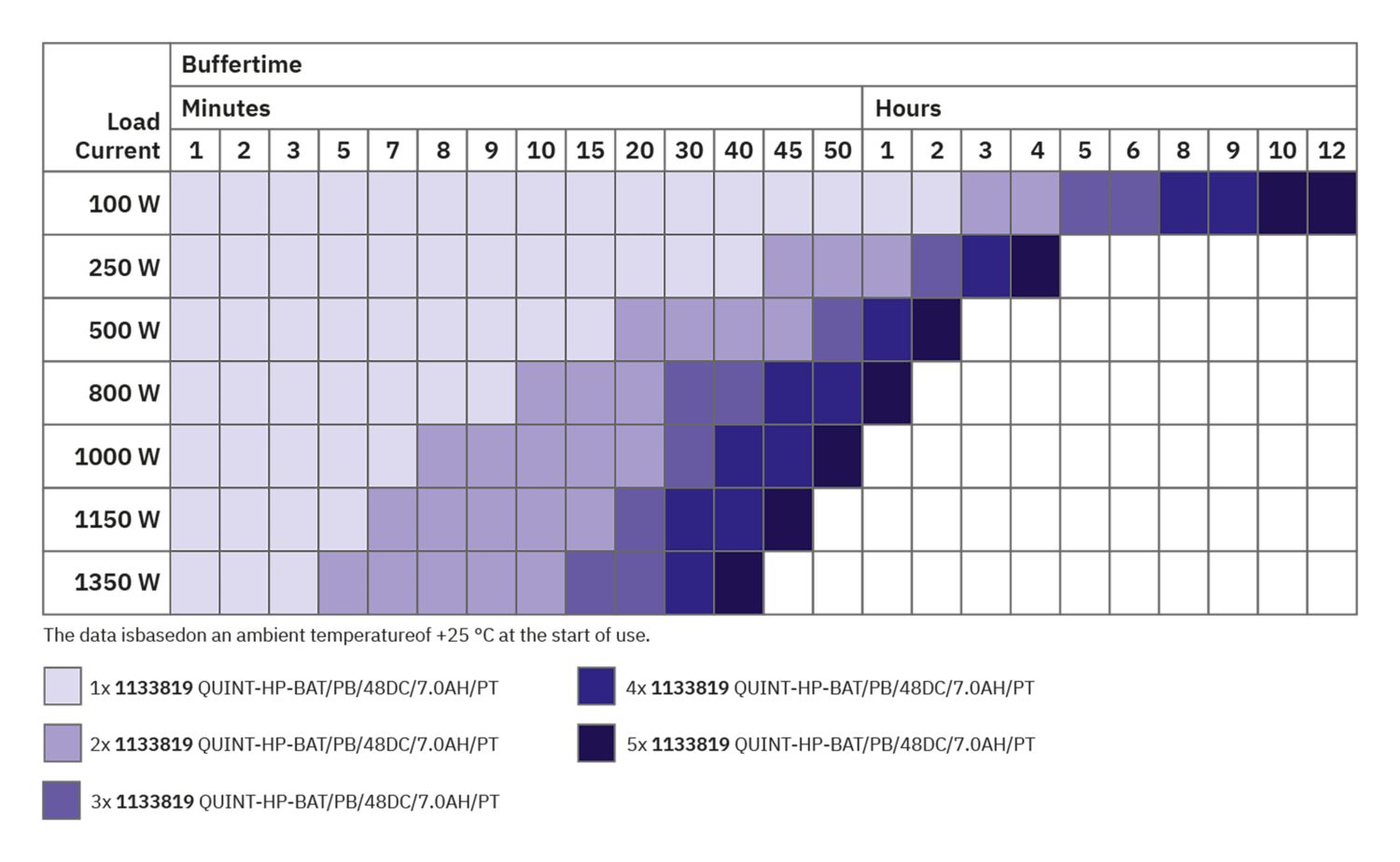

バッテリーに関する注意事項	無停電電源装置QUINT-HP-UPS/120AC/2.5KVA/PT (1136813)およびQUINT-HP-UPS/230AC/2.5KVA/PT (1136815)が適切に動作するには、少なくとも2つのバッテリーモジュールQUINT-HP-BAT/PB/48DC/7.0AH/PT (1133819)が必要です。バッファ時間を長くするには、常に2の倍数のバッテリーモジュール（2、4、6、8、または 10）がUPSに接続される必要があります。このタイプのUPS1台に最大10台のバッテリーを接続することができます。 QUINT-HP-UPS/120AC/1.5KVA/PT (1136804)およびQUINT-HP-UPS/230AC/1.5KVA/PT (1136811)には、個別のバッテリーモジュール（1～5個のモジュール）が付属されています。

バッテリーモジュール

入力
入力電圧	48 V DC (SELV)
定格容量	7 Ah
充電電流	2.1 A
充電終了電圧	56 V DC (20 °C)
出力
出力定格電流	40 A
出力ヒューズ	最大 40 A
概要
並列接続	はい
並列接続		最大 5
バッテリタイプ	BB Battery BP7-12FR
バッテリテクノロジ	VRLA-AGM
IQ-Technology	あり
保管可能期間（最後に起動した日付より）	12 月 (0 °C ... 20 °C)
保管可能期間（最後に起動した日付より）	9 月 ... 12 月 (20 °C ... 30 °C)
保管可能期間（最後に起動した日付より）		6 月 ... 9 月 (30 °C ... 40 °C)
アキュムレータモジュール寿命（Eurobatに準拠）	6 (20 °C)
サイズ仕様	ブロック
高速充電に最適	はい
温度センサ	あり

接続データ

バッテリー
極	4.x
接続技術
接続位置マーキング	4.1 (+)、 4.2 (+)
電線接続
接続方式	プッシュイン式
単線	6 mm² ... 16 mm²
撚線	6 mm² ... 16 mm²
撚線、フェルール付き、プラスチックスリーブなし	6 mm² ... 16 mm²
撚線、フェルール付き、プラスチックスリーブ付き	6 mm² ... 16 mm²
AWG	8 ... 6
剥き線長さ	18 mm
バッテリー
極	4.x
接続技術
接続位置マーキング	4.3 (-)、 4.4 (-)
電線接続
接続方式	プッシュイン式
単線	6 mm² ... 16 mm²
撚線	6 mm² ... 16 mm²
撚線、フェルール付き、プラスチックスリーブなし	6 mm² ... 16 mm²
撚線、フェルール付き、プラスチックスリーブ付き	6 mm² ... 16 mm²
AWG	8 ... 6
剥き線長さ	18 mm

製品特性

製品ライン	バッテリーモジュール
製品シリーズ	バッテリモジュール（バッテリー付き機器）
絶縁特性
保護クラス	III
汚染度	2

寸法

製品寸法
幅	156.5 mm
高さ	354 mm
奥行き	143 mm
ドリル穴
直径	5.5 mm
取付け寸法
設置時あき　右/左	0 mm / 0 mm
設置時あき　上/下	20 mm / 20 mm

環境条件と実際の条件

周囲条件
保護等級	IP20
周囲温度（保管時/運搬時）	-20 °C ... 40 °C
周囲温度（充電）	0 °C ... 40 °C
周囲温度（放電）	-20 °C ... 50 °C
最大許容相対湿度（動作時）	≤ 95 %

防爆データ

防爆アプリケーションに最適	なし

販売用データ

アイテム番号	1133819
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	CMUEV4
GTIN	4063151064877
1個あたりの重量（梱包を含む）	14,200 g
1個あたりの重量（梱包を含まない）	13,600 g
関税率	85072080
生産国	DE

分類

認証

Environmental product compliance

互換性のある製品

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
