PI-EX-ES-1/3
-
ベース端子台
2835325
Exベース端子台、フィールド側に3つの端子口付き（防爆エリア）
製品の詳細
| 製品ライン | モジュールキャリア |
| アプリケーション | ベースエレメント |
| 最大許容電流 | ≤ 250 mA (回路ごと) |
| 定格電圧UN | 250 V AC (UB+、UB-) |
| 20 V DC ... 35 V DC (公称電圧を参照、PIモジュール) |
| フィールドレベル | |
| 接続方法 | ネジ接続 |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 14 |
| 締付けトルク | 0.5 Nm ... 0.6 Nm |
| 制御システムレベル | |
| 接続方法 | ネジ接続 |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 12 |
| セーフティデータ | |
| 入力電圧Ui | ≤ 30 V |
| 最大出力電圧Uo | ≤ 30 V |
| セーフティ関連最大電圧Um | 250 V AC |

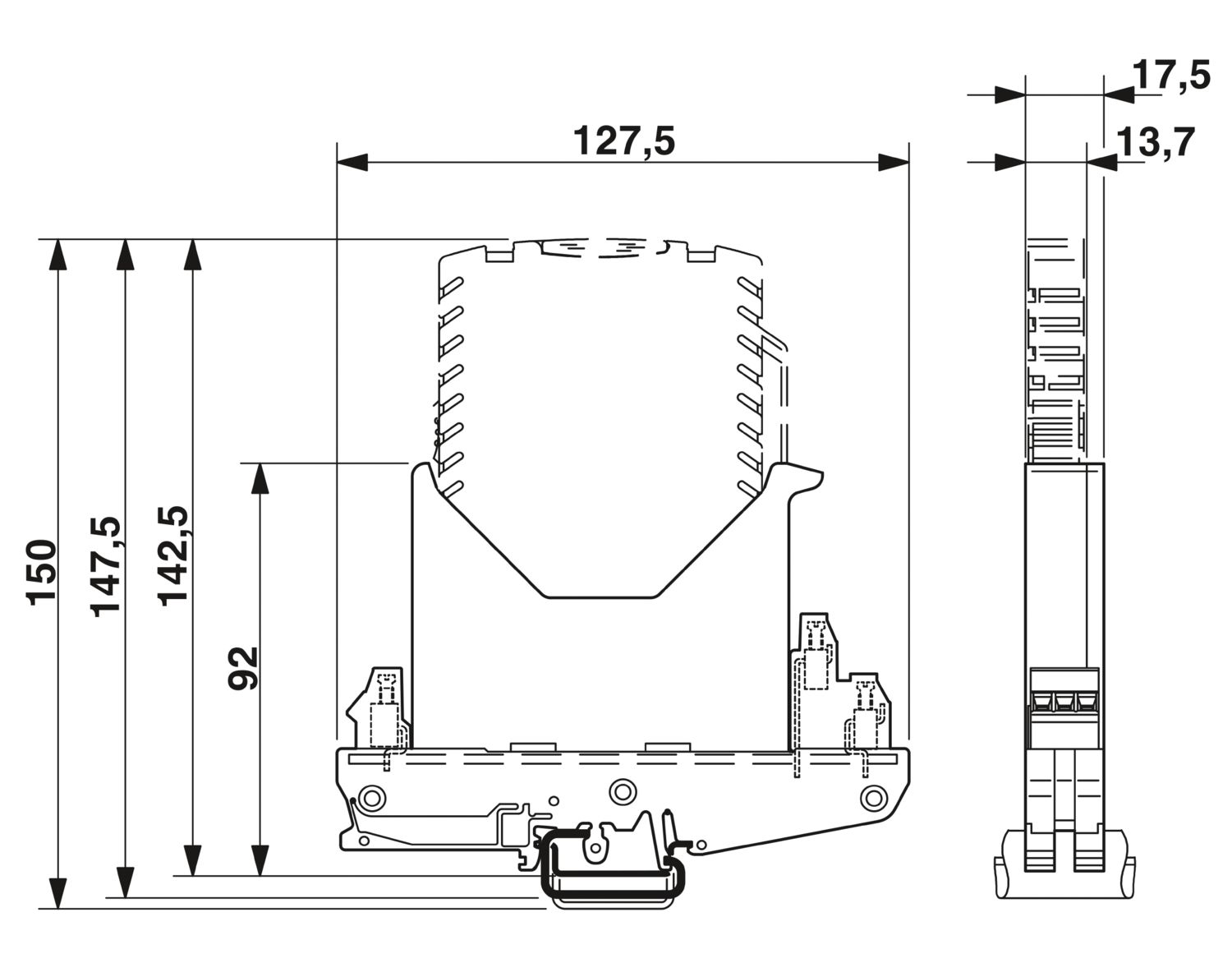

| 外形寸法 |
|
| 幅 | 17.5 mm |
| 高さ | 127.5 mm |
| 奥行き | 92 mm |
| 奥行き NS 35/7,5 | 142.5 mm (NS 35/7.5カップリングコネクタを使用) |
| 奥行き NS 32 | 147.5 mm (NS 32カップリングコネクタを使用) |
| 奥行き NS 35/15 | 150 mm (NS 35/15カップリングコネクタを使用) |
| 色 | 緑 (RAL 6021) |
| UL 94難燃性クラス | V0 |
| ハウジングの絶縁材質 | 非強化型ポリアミドPA、ポリカーボネートPC、PVC |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -20 °C ... 60 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| CE | |
| 認定 | CE準拠 |
| ATEX | |
| 表示記号 | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| 認定 | KEMA 99ATEX7296 |
| PxCIF08ATEX2835325X | |
| EAC Ex | |
| 表示記号 | [Ex ia Ga] IIC |
| 認定 | RU C-DE.AB72.B.00097/19 |
| 取付けタイプ | DINレール取付け |
